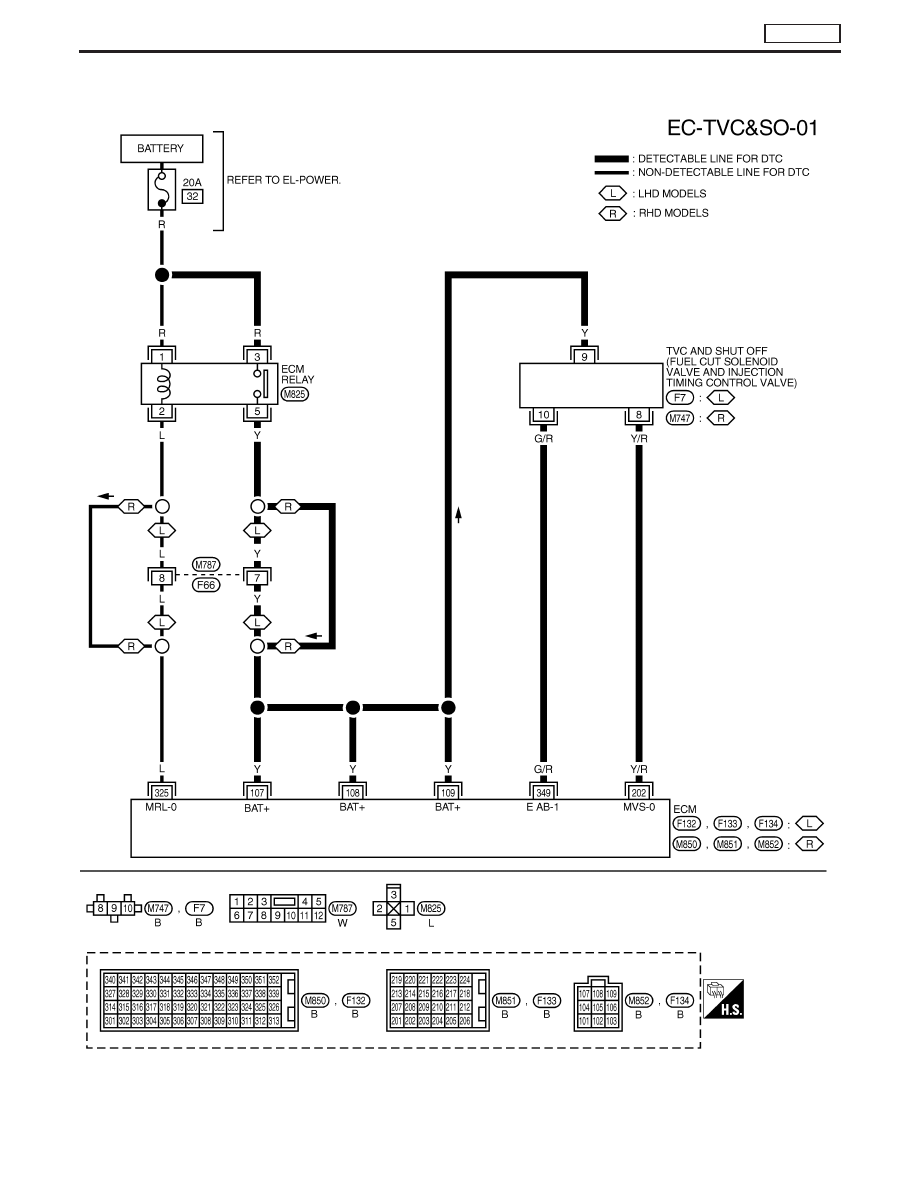

Wiring Diagram

YEC158A

DTC P0215 FUEL CUT S/V 1

TD27Ti

EC-377

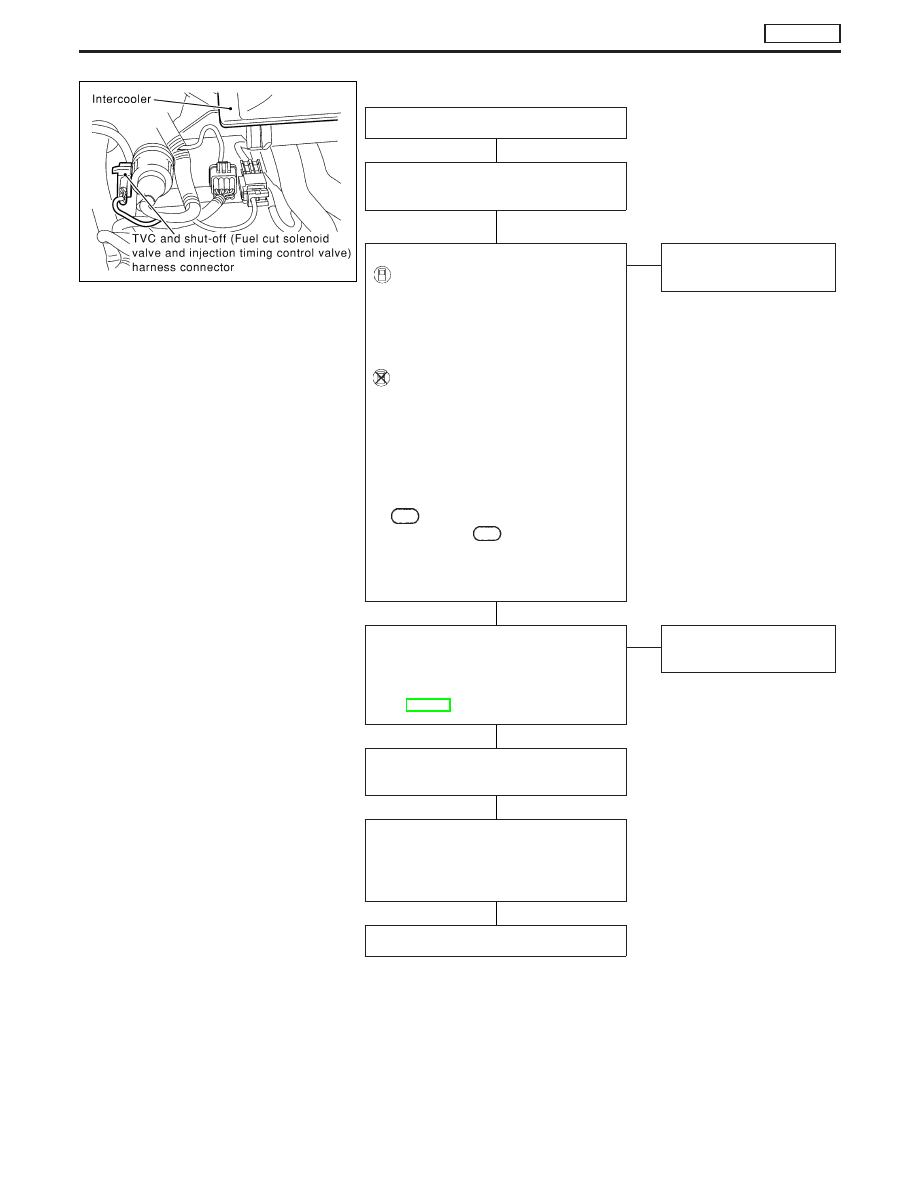

Diagnostic Procedure

INSPECTION START

CHECK POWER SUPPLY.
Check power supply.

CHECK OUTPUT SIGNAL CIRCUIT.

With CONSULT-II

1. Turn ignition switch to “ON” position.
2. Select “FUEL CUT SOL/V” in “ACTIVE

TEST” mode with CONSULT-II.

3. Touch “ON” and “OFF” alternately.
4. Check that operating sound is emitted.

Without CONSULT-II

1. Turn ignition switch to “LOCK” position.
2. Disconnect ECM harness connector

and TVC and shut-off harness connec-
tor.

3. Check harness continuity between TVC

and shut-off harness connector termi-
nal

q

8

and ECM connector terminals

202

, TVC and shut-off terminal

q

10

and

ECM terminal

349

. Refer to wiring

diagram.
Continuity should exist.
If OK, check harness for short-circuit.

OK

E

NG

Repair harness or connec-
tors.

CHECK COMPONENT
[TVC and shut-off (Fuel cut solenoid
valve)].
Refer to “COMPONENT INSPECTION” on
page EC-379.

OK

E

NG

Replace [TVC and shut-off
(fuel cut solenoid valve)].

Disconnect and reconnect harness con-
nectors in the circuit. Then retest.

Trouble is not fixed.

Check ECM pin terminals for damage and
check the connection of ECM harness
connector. Reconnect ECM harness con-
nector and retest.

INSPECTION END

YEC256A

H

H

H

H

H

H

DTC P0215 FUEL CUT S/V 1

TD27Ti

EC-378

Component Inspection

[TVC AND SHUT OFF (FUEL CUT SOLENOID VALVE)]

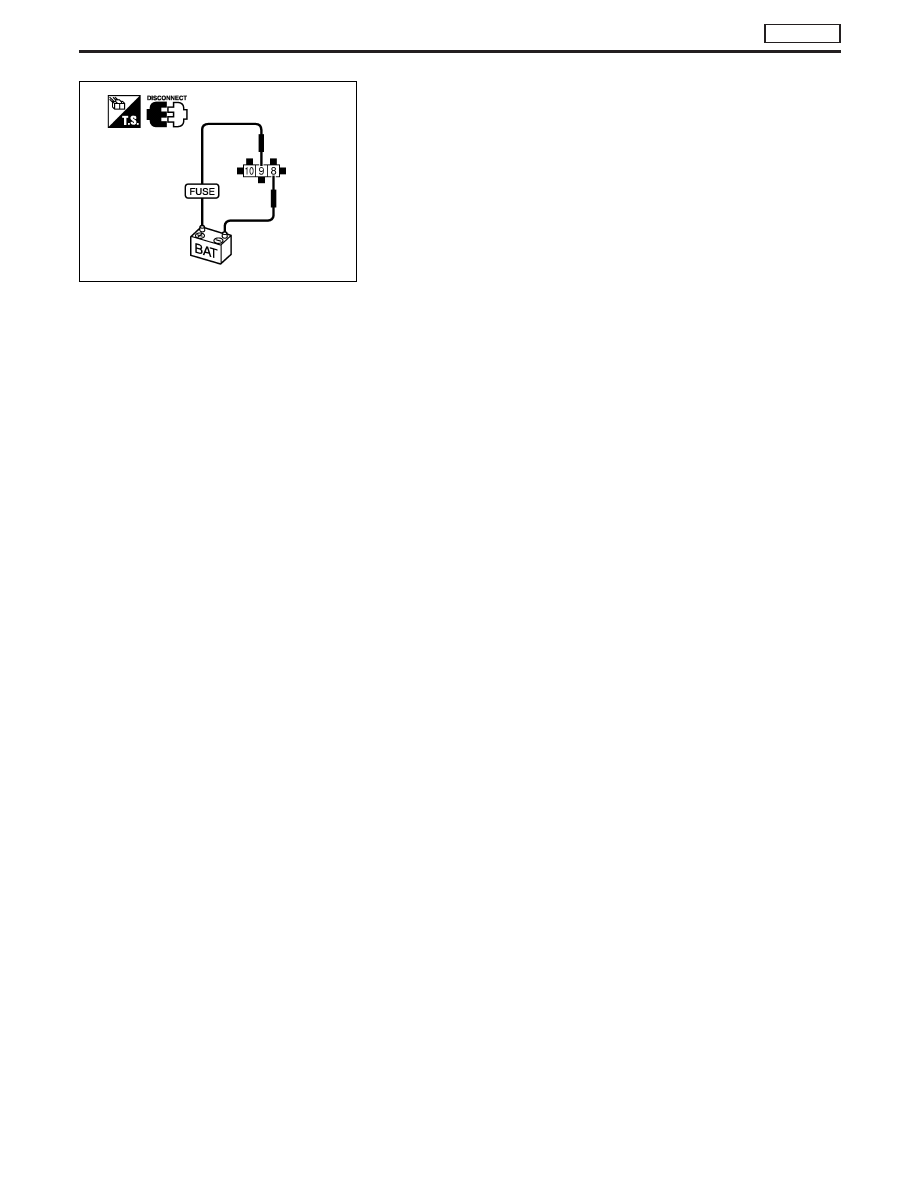

1. Remove TVC and shut-off (fuel cut solenoid valve) harness

connector.

2. Check that operating sound is emitted when applying 12V

direct current to terminal

q

9

and

q

8

.

If NG, replace TVC and shut-off (fuel cut solenoid valve).

MEC963D

DTC P0215 FUEL CUT S/V 1

TD27Ti

EC-379

Component Description

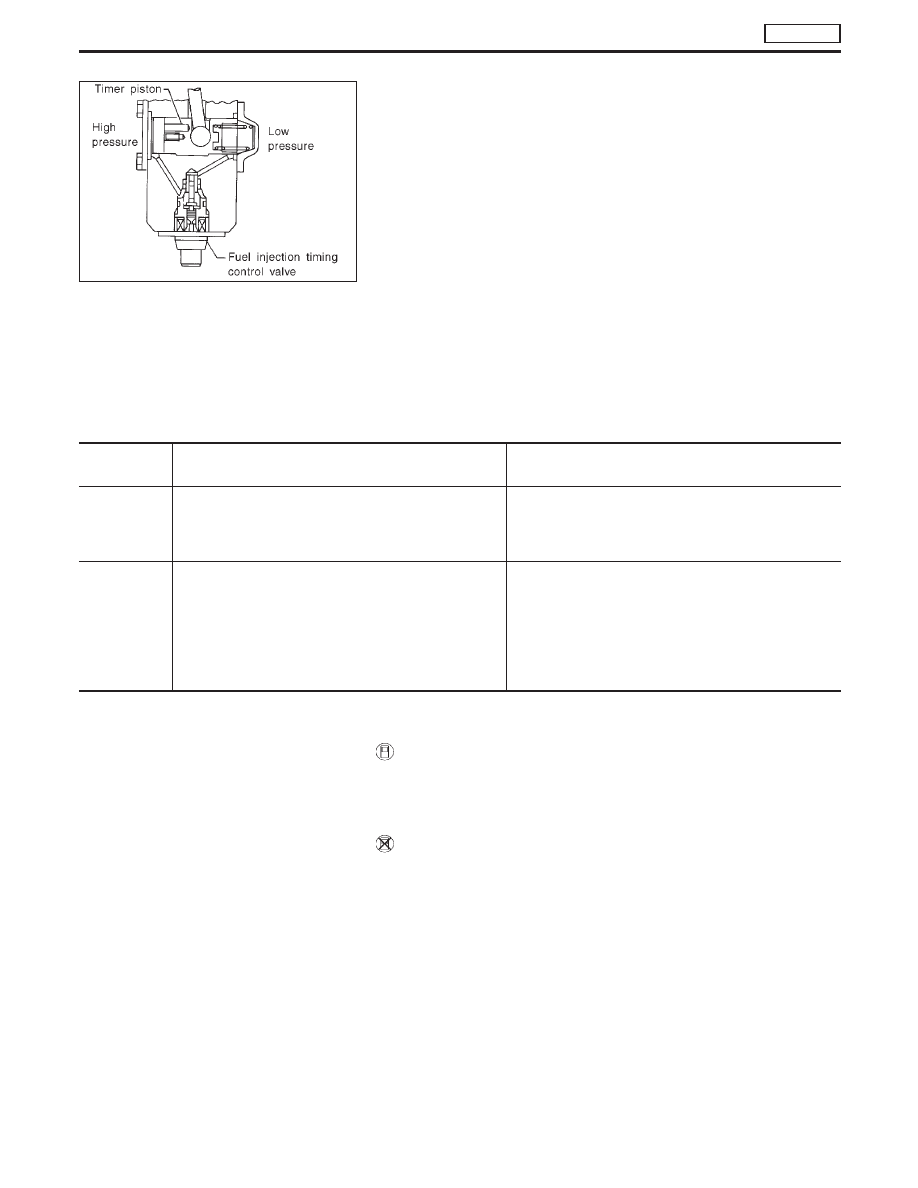

INJECTION TIMING CONTROL VALVE

The injection timing control valve is built into the fuel injection
pump. It controls the timer piston to change the fuel injection tim-
ing.
The timing control valve is a solenoid valve located in the line
between high-pressure chamber and low-pressure chamber. It
changes fuel pressure in the high-pressure chamber.
When current flows through the solenoid (the solenoid turns ON),
the timing control valve opens, advancing fuel injection timing.
When current does not flow through it, the timing control valve
closes, retarding injection timing.
The ECM emits an ON-OFF duty signal. The longer the OFF-
duration, the greater the advance angle. The longer the
ON-duration, the greater the retard angle. This means that chang-
ing the ON-OFF duty ratio makes it possible to achieve an optimal
advance angle and accurately control fuel injection timing.

On Board Diagnosis Logic

DTC

Malfunction is detected when ....

Check Items

(Possible cause)

P0216
0904

I

Injection timing control valve circuit is open or
shorted.

I

Harness or connectors
(The injection timing control valve circuit is open or
shorted)

I

Injection timing control valve

P1246
0201

I

Injection timing feedback system does not operate
properly. (This system consists essentially of ECM,
injection timing control valve and needle lift sensor.)

I

Harness or connectors
[Injection timing control valve, needle lift sensor,
crankshaft position sensor (TDC) circuits]

I

Injection timing control valve

I

Needle lift sensor

I

Crankshaft position sensor (TDC)

I

Air in fuel line

DTC P0216 Confirmation Procedure

WITH CONSULT-II

1) Turn ignition switch to “ON” position.
2) Select “DATA MONITOR” mode with CONSULT-II.
3) Wait at least 2 seconds.

WITHOUT CONSULT-II

1) Turn ignition switch to “ON” position.
2) Wait at least 2 seconds.
3) Turn ignition switch to “LOCK” position, wait at least 5 seconds

and then turn to “ON” position.

4) Perform “Diagnostic Test Mode II” (Self-diagnostic results).

SEF638S

DTC P0216 INJ TIMING CONT/V, DTC P1246 F/INJ TIMG F/B
