Adjustment

When any parts listed in the following table are replaced, total end
play or reverse clutch end play must be adjusted.

Part name

Total end play

Reverse clutch end

play

Transmission case

I

I

Low one-way clutch inner race

I

I

Overrun clutch hub

I

I

Rear internal gear

I

I

Rear planetary carrier

I

I

Rear sun gear

I

I

Front planetary carrier

I

I

Front sun gear

I

I

High clutch hub

I

I

High clutch drum

I

I

Oil pump cover

I

I

Reverse clutch drum

—

I

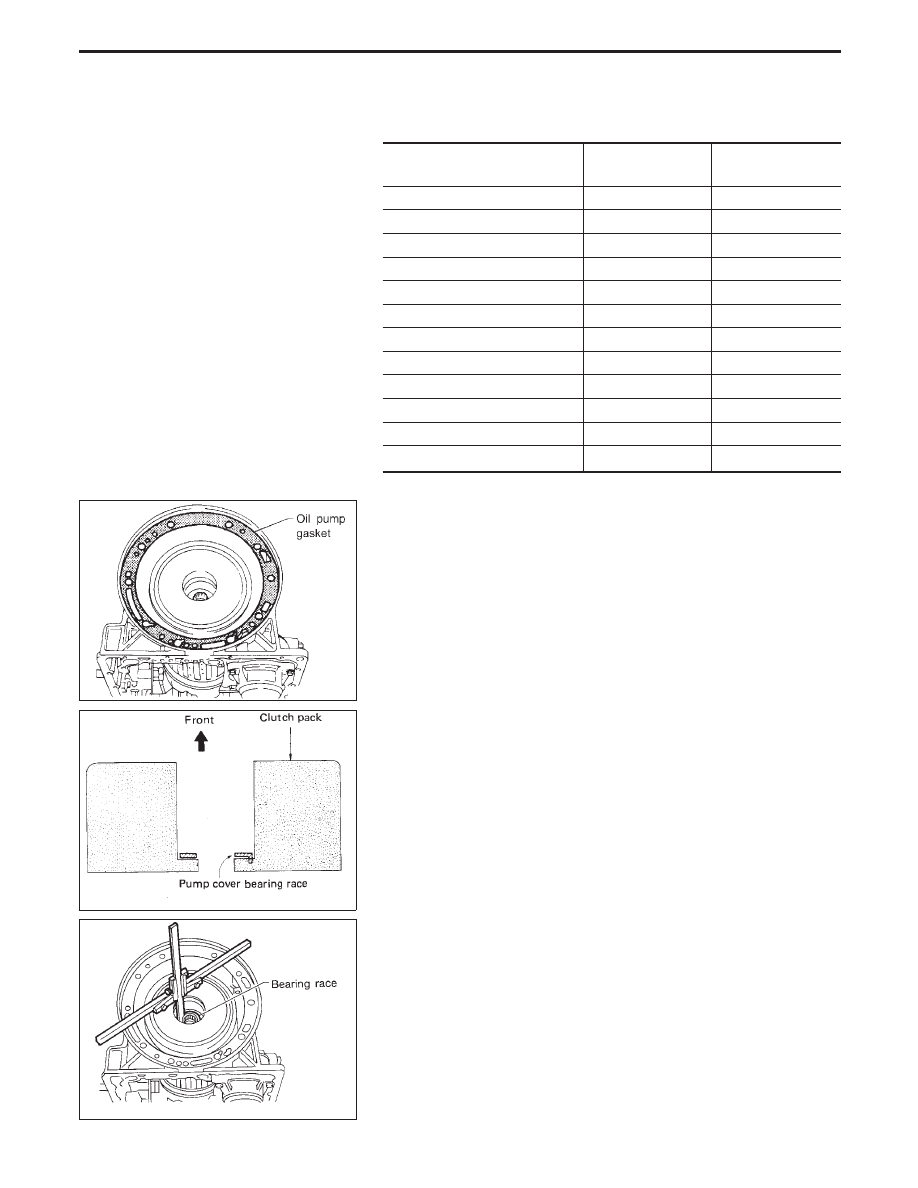

1. Adjust total end play.
a. Install new oil pump gasket on transmission case.

b. Install pump cover bearing race on clutch pack.

c. Measure distance “B” between front end of transmission case

and oil pump cover bearing race.

SAT433I

SAT207B

SAT208B

ASSEMBLY

AT-185

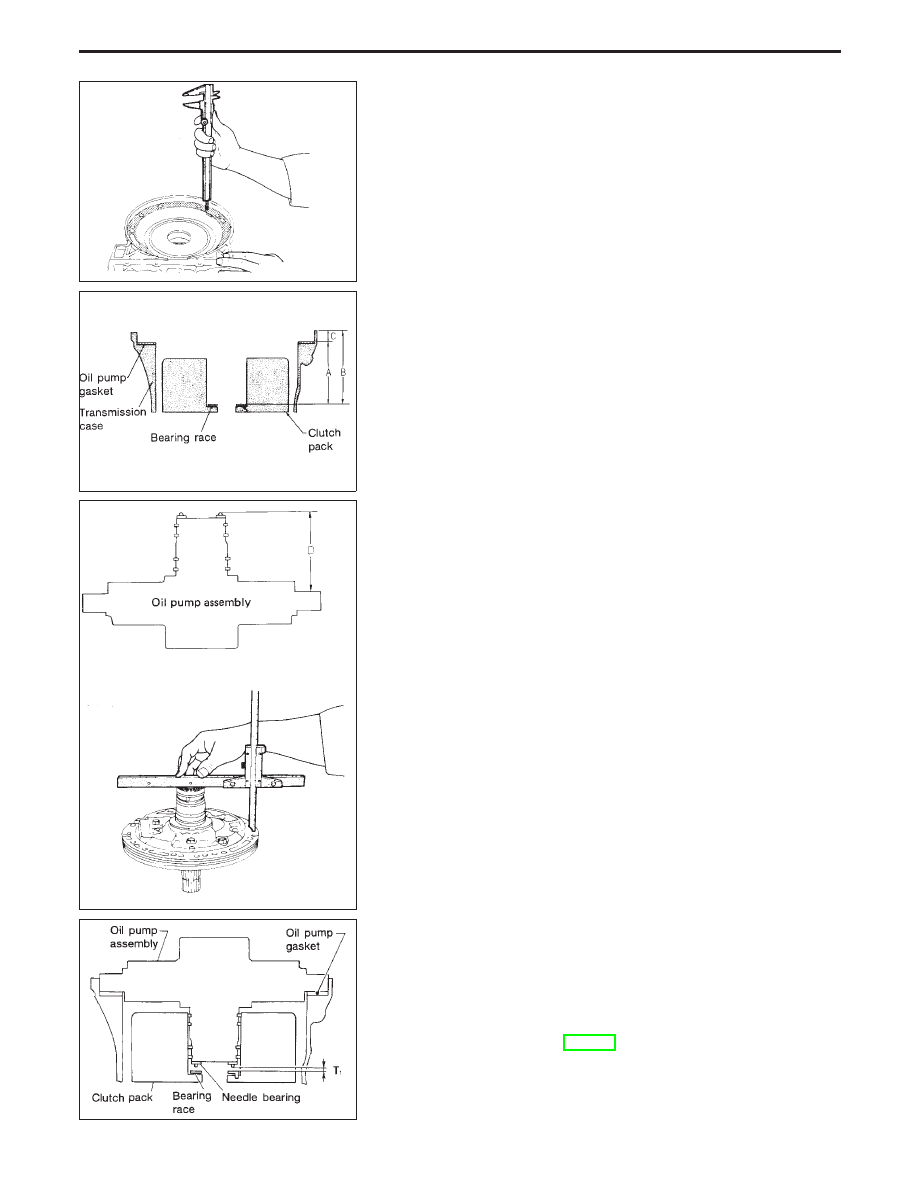

d. Measure distance “C” between front end of transmission case

and oil pump cover gasket.

e. Determine dimension “A” by using the following equation.

A = B − C

f.

Install needle bearing on oil pump assembly.

g. Measure distance “D” between needle bearing and machined

surface of oil pump cover assembly.

h. Determine total end play “T

1

” by using the following equation.

T

1

= A − D − 0.1

Total end play “T

1

”:

0.25 - 0.55 mm (0.0098 - 0.0217 in)

I

If end play is out of specification, decrease or increase thick-
ness of oil pump cover bearing race as necessary.

Available oil pump cover bearing race:

Refer to SDS, AT-199.

SAT209B

SAT210B

SAT211B

SAT975A

ASSEMBLY

Adjustment (Cont’d)

AT-186

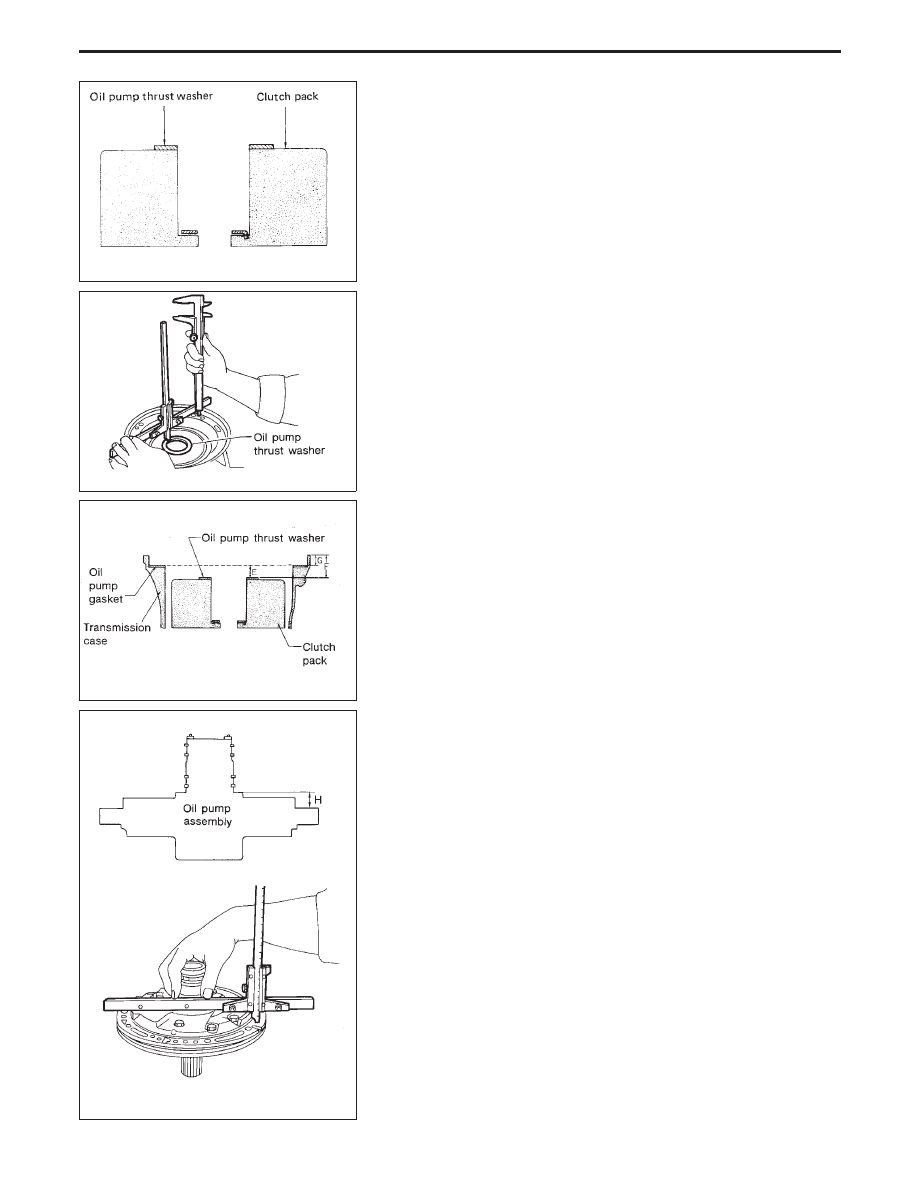

2. Adjust reverse clutch drum end play.
a. Install oil pump thrust washer on clutch pack.

b. Measure distance “F” between front end of transmission case

and oil pump thrust washer.

c. Measure distance “G” between front end of transmission case

and gasket.

d. Determine dimension “E” by using the following equation.

E = F − G

e. Measure distance “H”.

SAT212B

SAT213B

SAT214B

SAT215B

ASSEMBLY

Adjustment (Cont’d)

AT-187

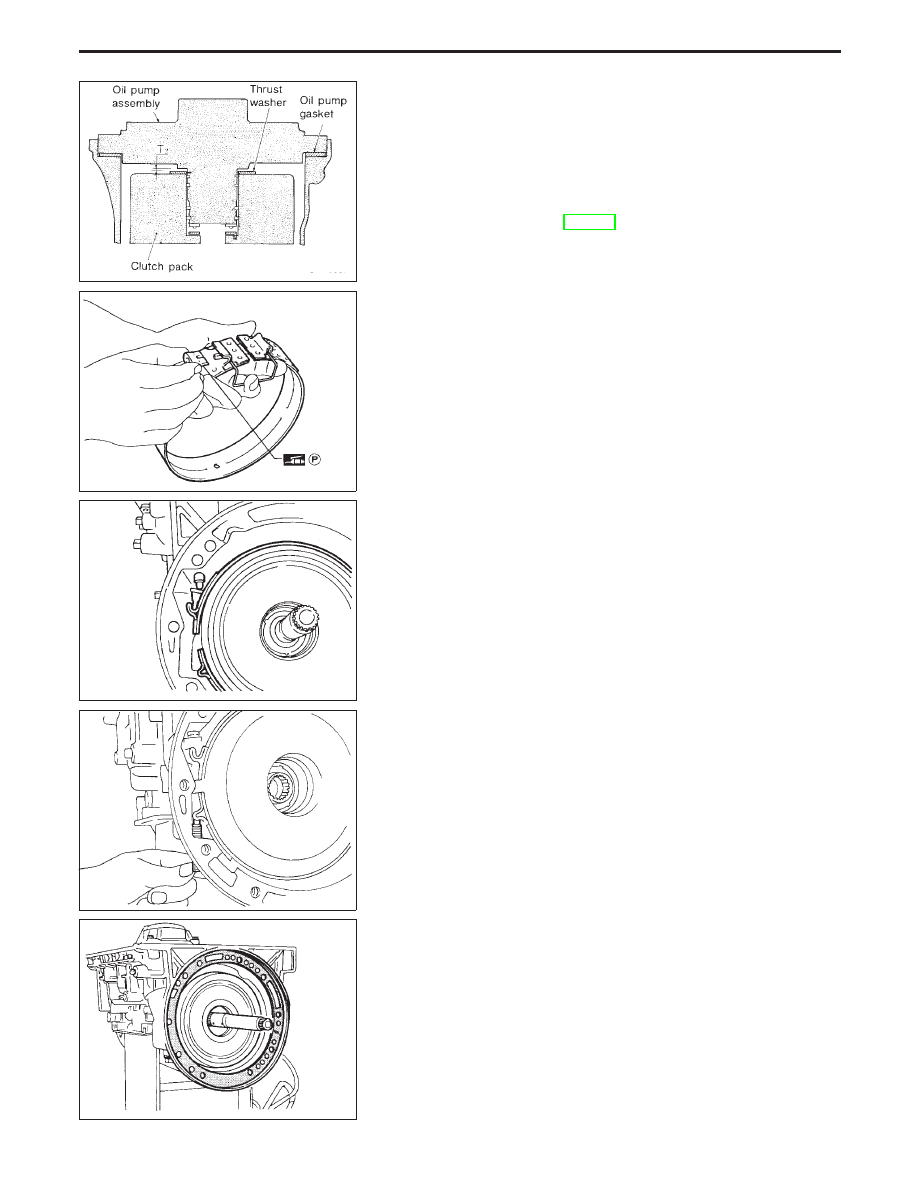

f.

Determine reverse clutch drum end play “T

2

” by using the fol-

lowing equation.

T

2

= E − H − 0.1

Reverse clutch drum end play “T

2

”:

0.55 - 0.90 mm (0.0217 - 0.0354 in)

I

If end play is out of specification, decrease or increase thick-
ness of oil pump thrust washer as necessary.

Available oil pump thrust washer:

Refer to SDS, AT-199.

Assembly (2)

1. Install brake band and band strut.
a. Install band strut on brake band.

I

Apply petroleum jelly to band strut.

b. Place brake band on periphery of reverse clutch drum, and

insert band strut into end of band servo piston stem.

c. Install anchor end bolt on transmission case. Then, tighten

anchor end bolt just enough so that reverse clutch drum (clutch
pack) will not tilt forward.

2. Install input shaft on transmission case.

I

Pay attention to its direction — O-ring groove side is front.

3. Install gasket on transmission case.

SAT980A

SAT985A

SAT986A

SAT987A

SAT988A

ASSEMBLY

Adjustment (Cont’d)

AT-188
