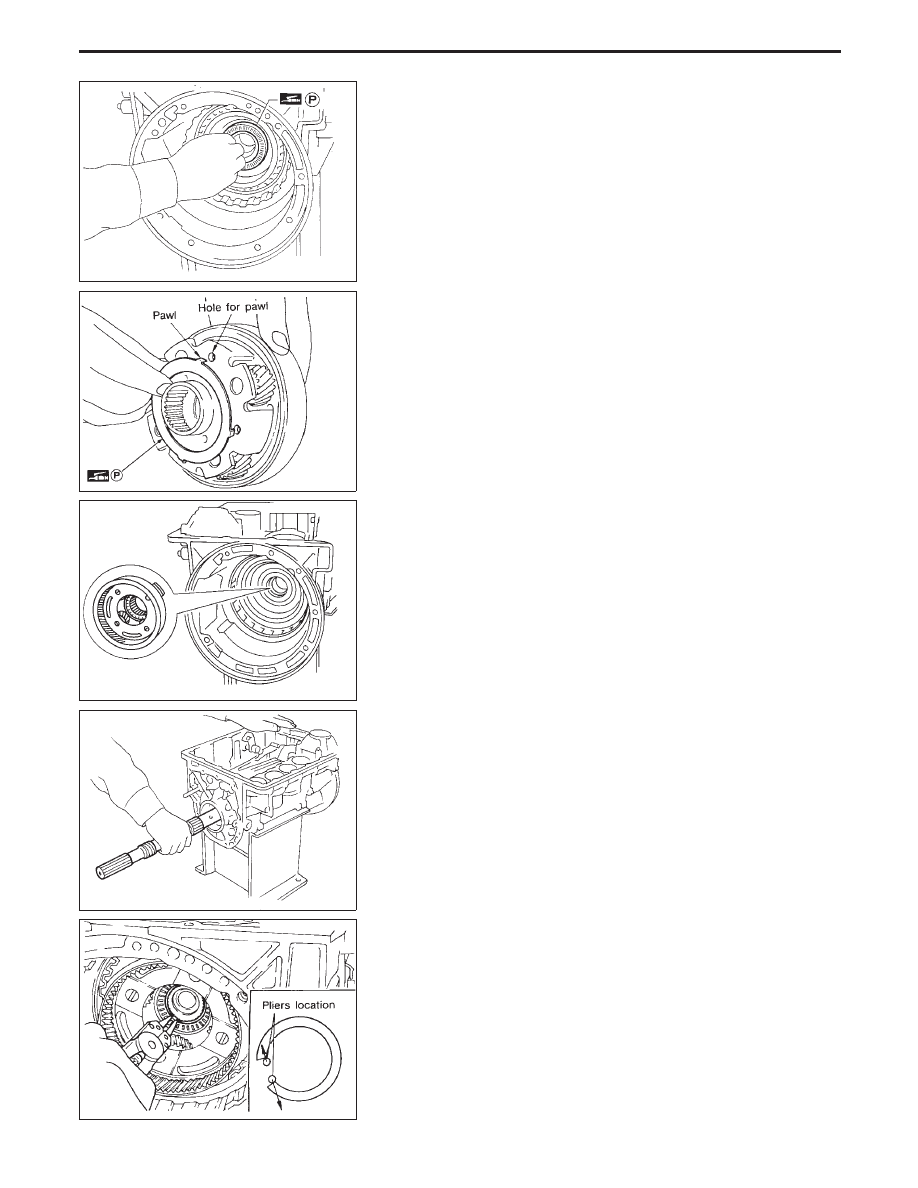

Install needle bearing onto rear internal gear.

I

Apply petroleum jelly to needle bearing.

k. Install bearing race onto rear of front internal gear.

I

Apply petroleum jelly to bearing race.

I

Securely engage pawls of bearing race with holes in front
internal gear.

l.

Install front internal gear on transmission case.

5. Install output shaft and parking gear.
a. Insert output shaft from rear of transmission case while slightly

lifting front internal gear.

I

Do not force output shaft against front of transmission
case.

b. Carefully push output shaft against front of transmission case.

Install snap ring on front of output shaft.

I

Check to be sure output shaft cannot be removed in rear
direction.

SAT952A

SAT953A

SAT954A

SAT216B

SAT957A

ASSEMBLY

Assembly (1) (Cont’d)

AT-181

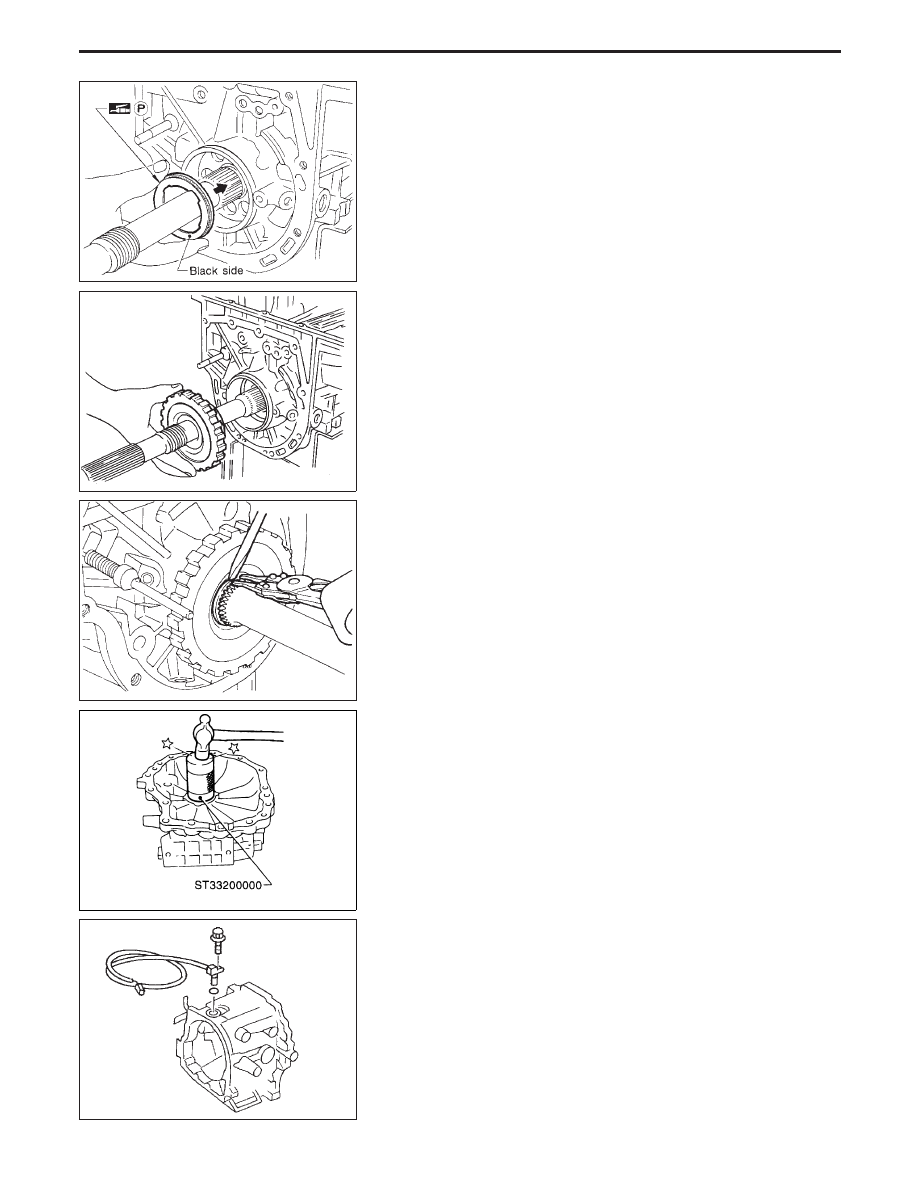

c. Install needle bearing on transmission case.

I

Pay attention to its direction — Black side goes to rear.

I

Apply petroleum jelly to needle bearing.

d. Install parking gear on transmission case.

e. Install snap ring on rear of output shaft.

I

Check to be sure output shaft cannot be removed in for-
ward direction.

6. Install adapter case.
a. Install oil seal on adapter case.

I

Apply ATF to oil seal.

b. Install O-ring on revolution sensor.

I

Apply ATF to O-ring.

c. Install revolution sensor on adapter case.

SAT217B

SAT218B

SAT960A

NAT305

SAT757I

ASSEMBLY

Assembly (1) (Cont’d)

AT-182

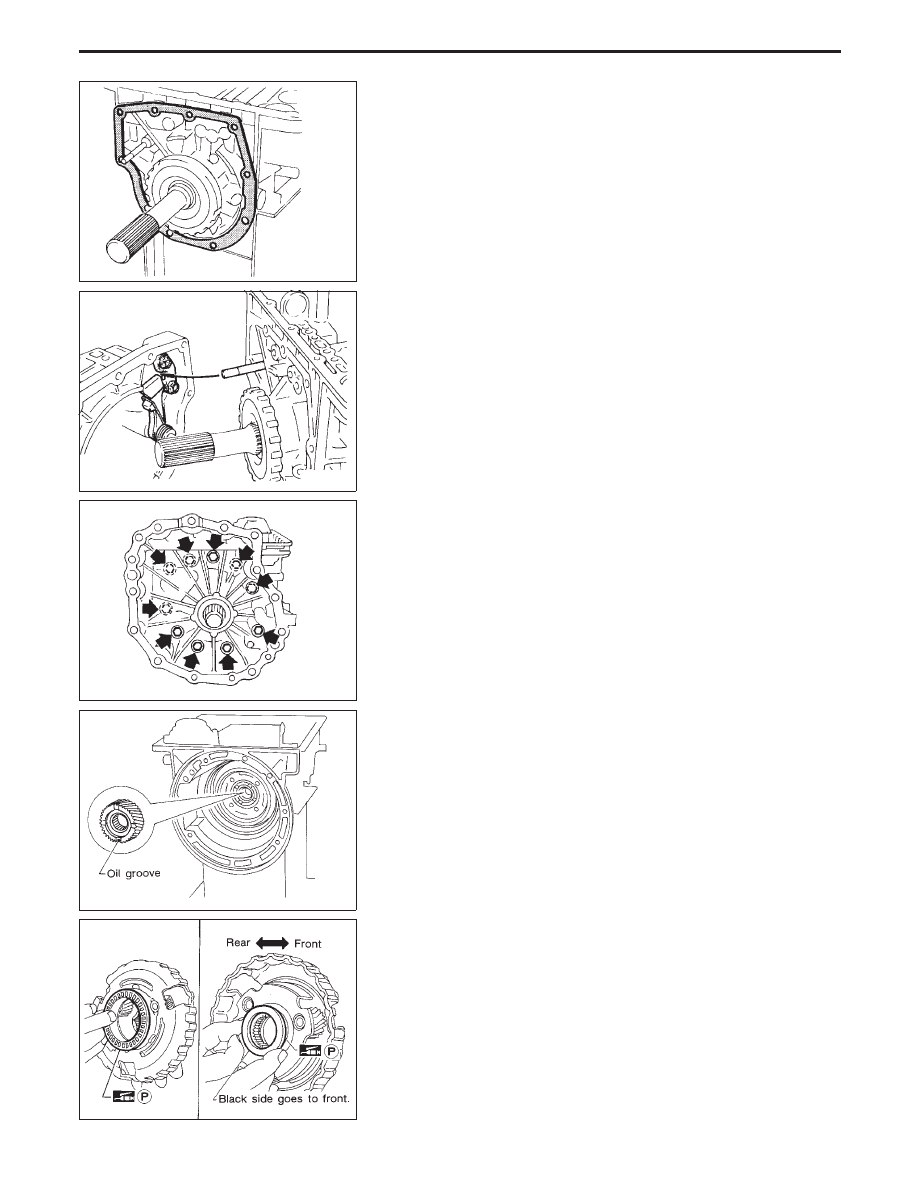

d. Install adapter case gasket on transmission case.

e. Install parking rod on transmission case.

f.

Install adapter case on transmission case.

7. Install front side clutch and gear components.
a. Install rear sun gear on transmission case.

I

Pay attention to its direction.

b. Make sure needle bearing is on front of front planetary carrier.

I

Apply petroleum jelly to needle bearing.

c. Make sure needle bearing is on rear of front planetary carrier.

I

Apply petroleum jelly to bearing.

I

Pay attention to its direction — Black side goes to front.

SAT963A

SAT964A

SAT755I

SAT974A

SAT967A

ASSEMBLY

Assembly (1) (Cont’d)

AT-183

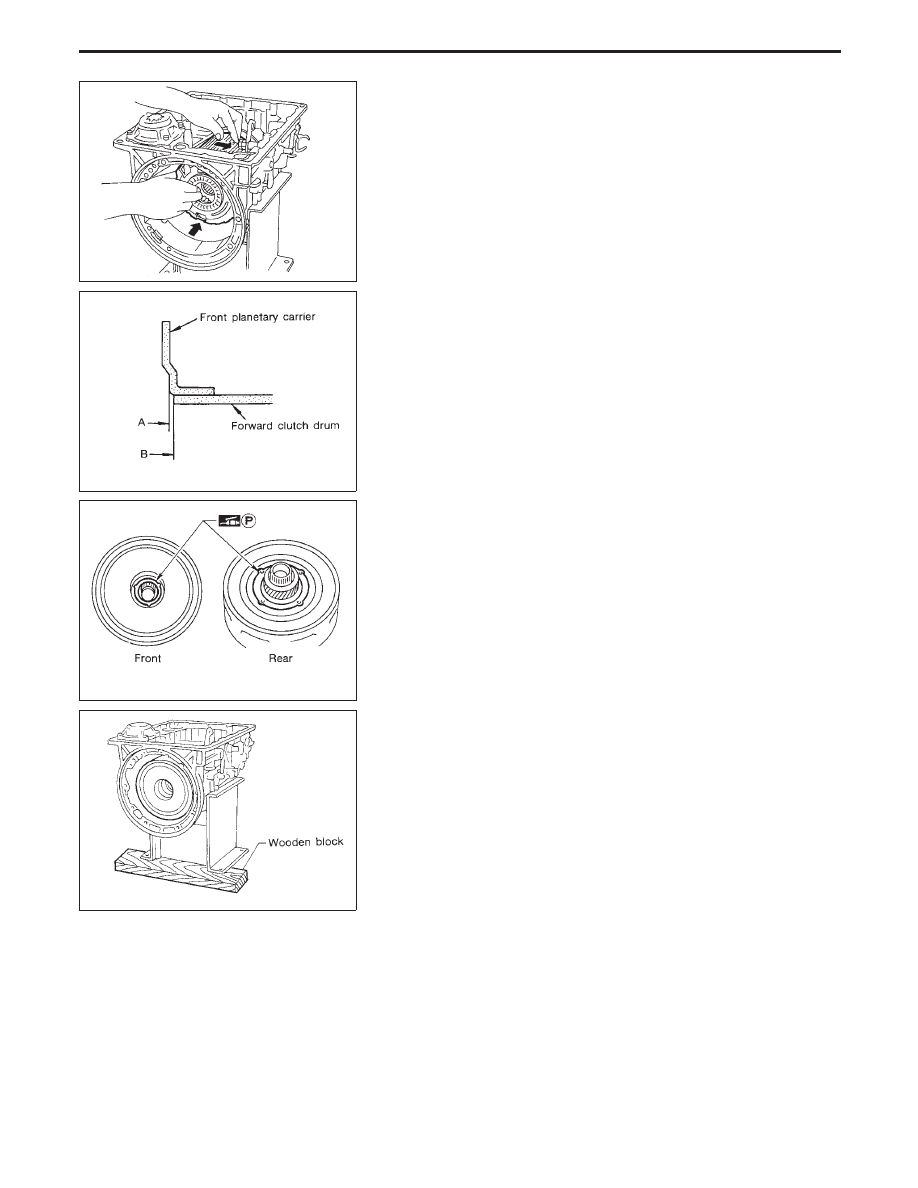

d. While rotating forward clutch drum clockwise, install front plan-

etary carrier on forward clutch drum.

I

Check that portion A of front planetary carrier protrudes
approximately 2 mm (0.08 in) beyond portion B of forward
clutch assembly.

e. Make sure bearing races are on front and rear of clutch pack.

I

Apply petroleum jelly to bearing races.

I

Securely engage pawls of bearing races with holes in
clutch pack.

f.

Install clutch pack into transmission case.

SAT969A

SAT970A

SAT971A

SAT220B

ASSEMBLY

Assembly (1) (Cont’d)
