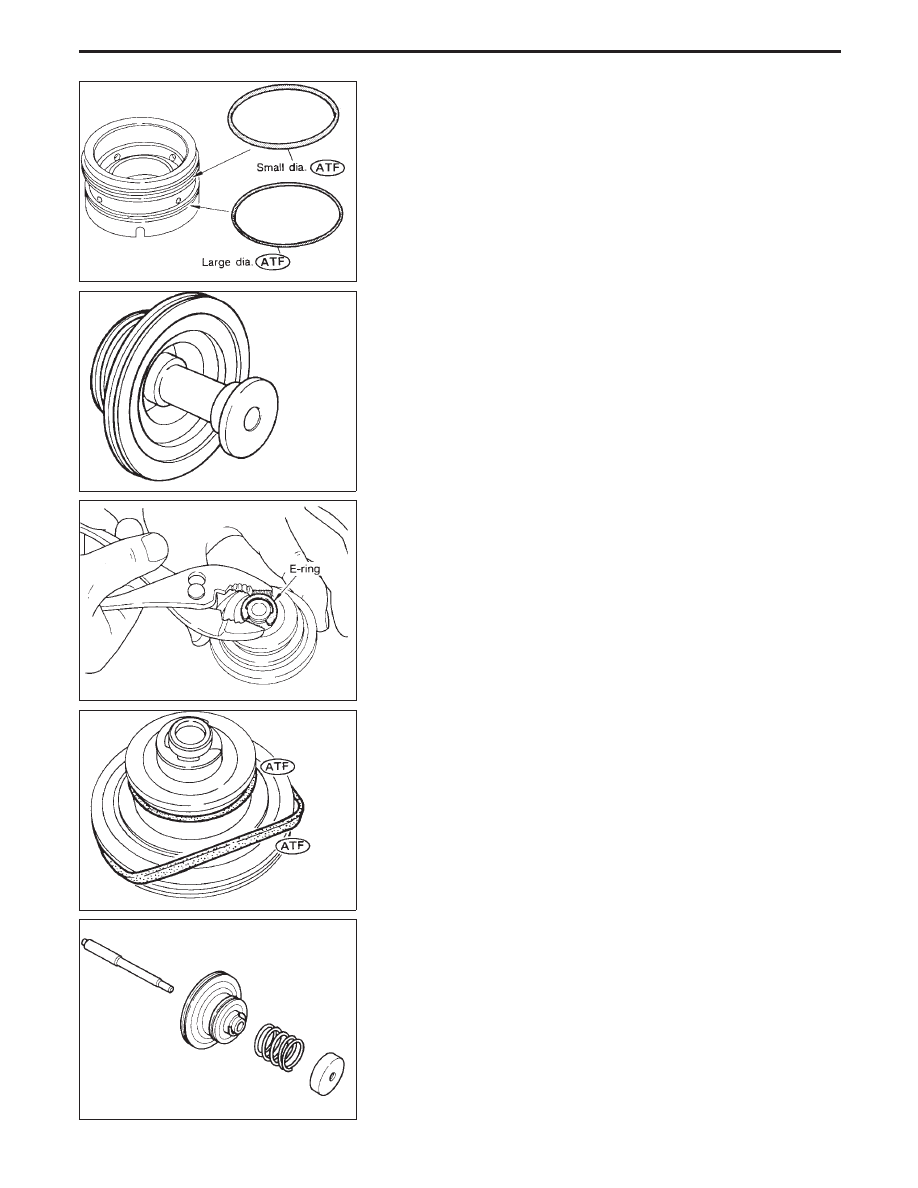

ASSEMBLY

1. Install O-rings onto servo piston retainer.

I

Apply ATF to O-rings.

I

Pay attention to position of each O-ring.

2. Install servo cushion spring retainer onto band servo piston.

3. Install E-ring onto servo cushion spring retainer.

4. Install D-rings onto band servo piston.

I

Apply ATF to D-rings.

5. Install servo piston spring retainer, return spring C and piston

stem onto band servo piston.

SAT917A

SAT918A

SAT919A

SAT920A

SAT912A

REPAIR FOR COMPONENT PARTS

Band Servo Piston Assembly (Cont’d)

AT-173

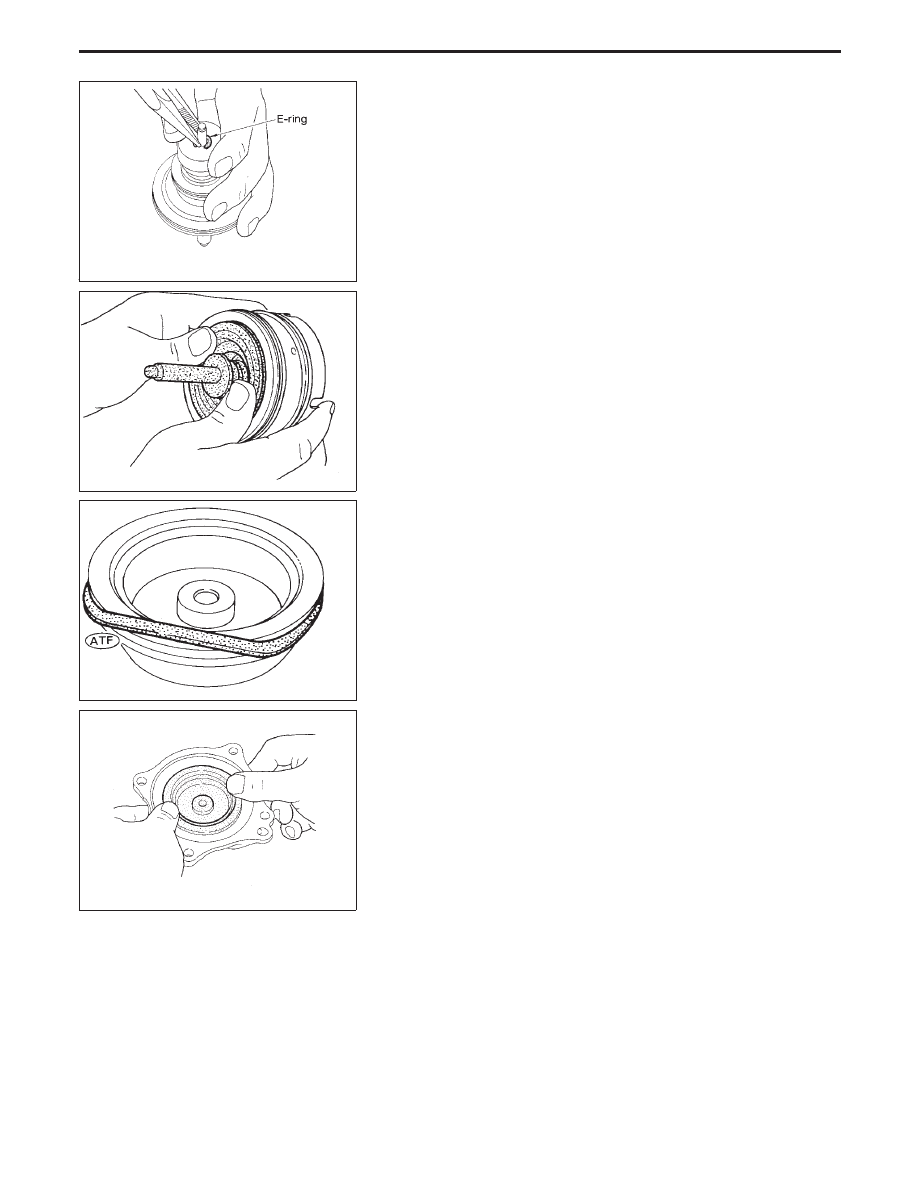

6. Place piston stem end on a wooden block. While pushing servo

piston spring retainer down, install E-ring.

7. Install band servo piston assembly onto servo piston retainer by

pushing it inward.

8. Install D-ring on OD band servo piston.

I

Apply ATF to D-ring.

9. Install OD band servo piston onto servo piston retainer by push-

ing it inward.

SAT921A

SAT922A

SAT923A

SAT924A

REPAIR FOR COMPONENT PARTS

Band Servo Piston Assembly (Cont’d)

AT-174

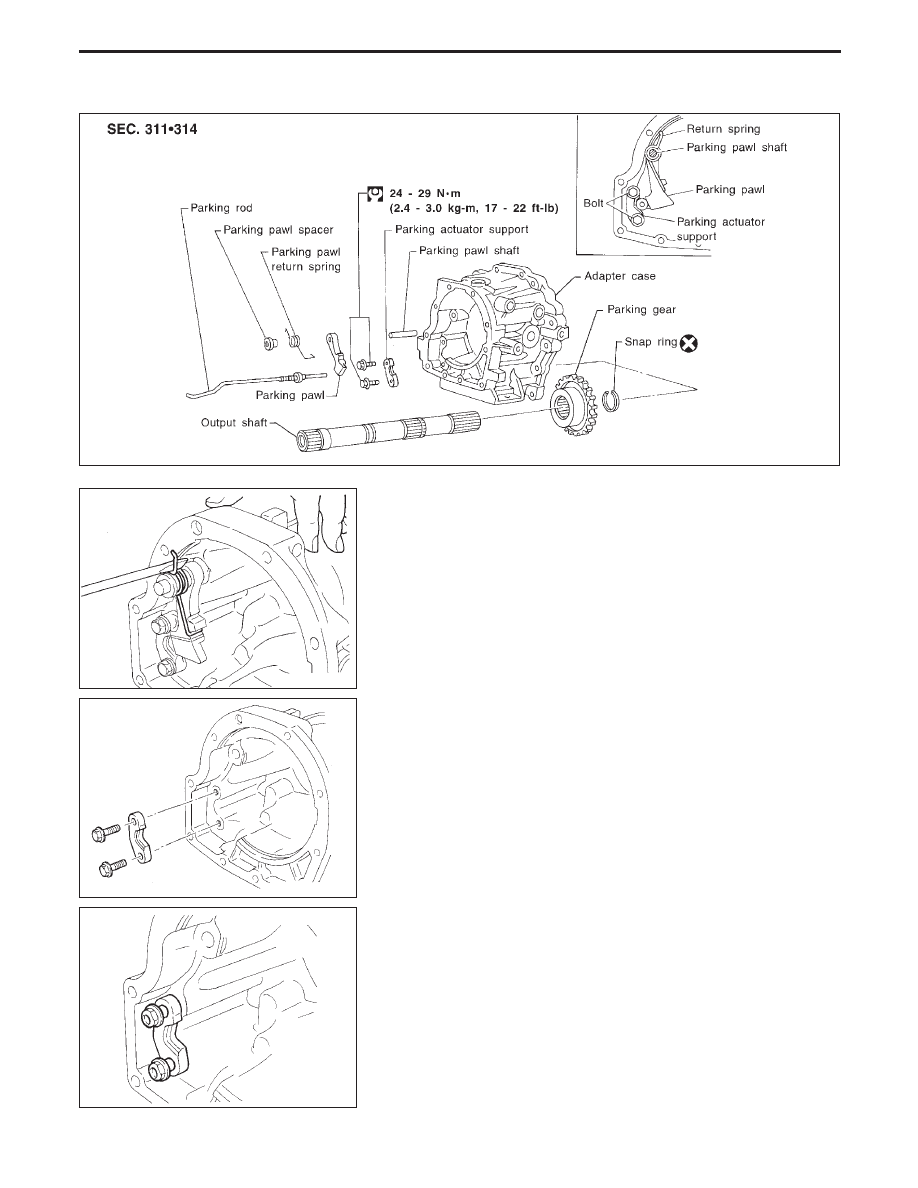

Parking Pawl Components

DISASSEMBLY

1. Slide return spring to the front of rear extension case flange or

adapter case flange.

2. Remove return spring, pawl spacer and parking pawl from rear

extension or adapter case.

3. Remove parking pawl shaft from rear extension or adapter

case.

4. Remove parking actuator support from rear extension or

adapter case.

ASSEMBLY

1. Install parking actuator support onto rear extension or adapter

case.

2. Insert parking pawl shaft into rear extension or adapter case.
3. Install return spring, pawl spacer and parking pawl onto park-

ing pawl shaft.

SAT758I

SAT226H

SAT228H

SAT229H

REPAIR FOR COMPONENT PARTS

AT-175

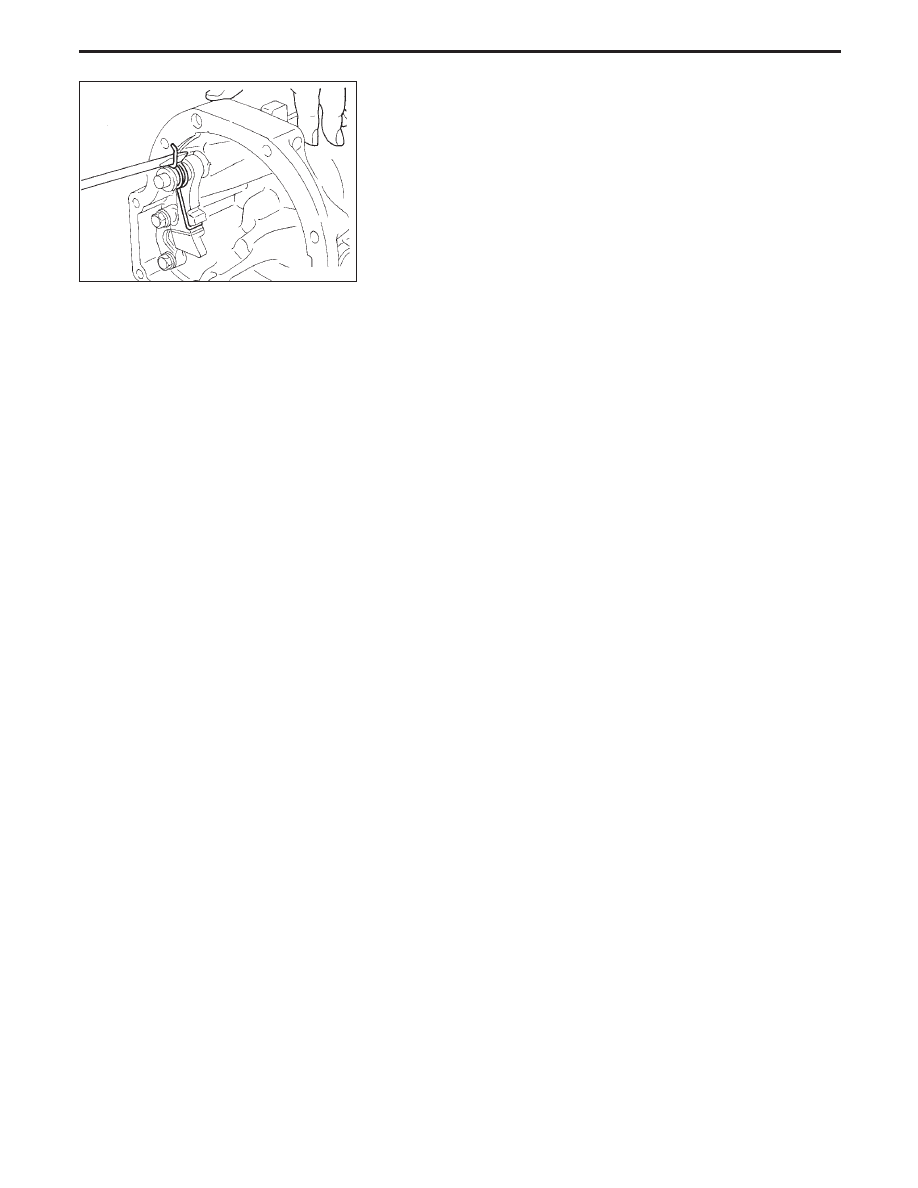

4. Bend return spring upward and install it onto rear extension or

adapter case.

SAT226H

REPAIR FOR COMPONENT PARTS

Parking Pawl Components (Cont’d)

AT-176
