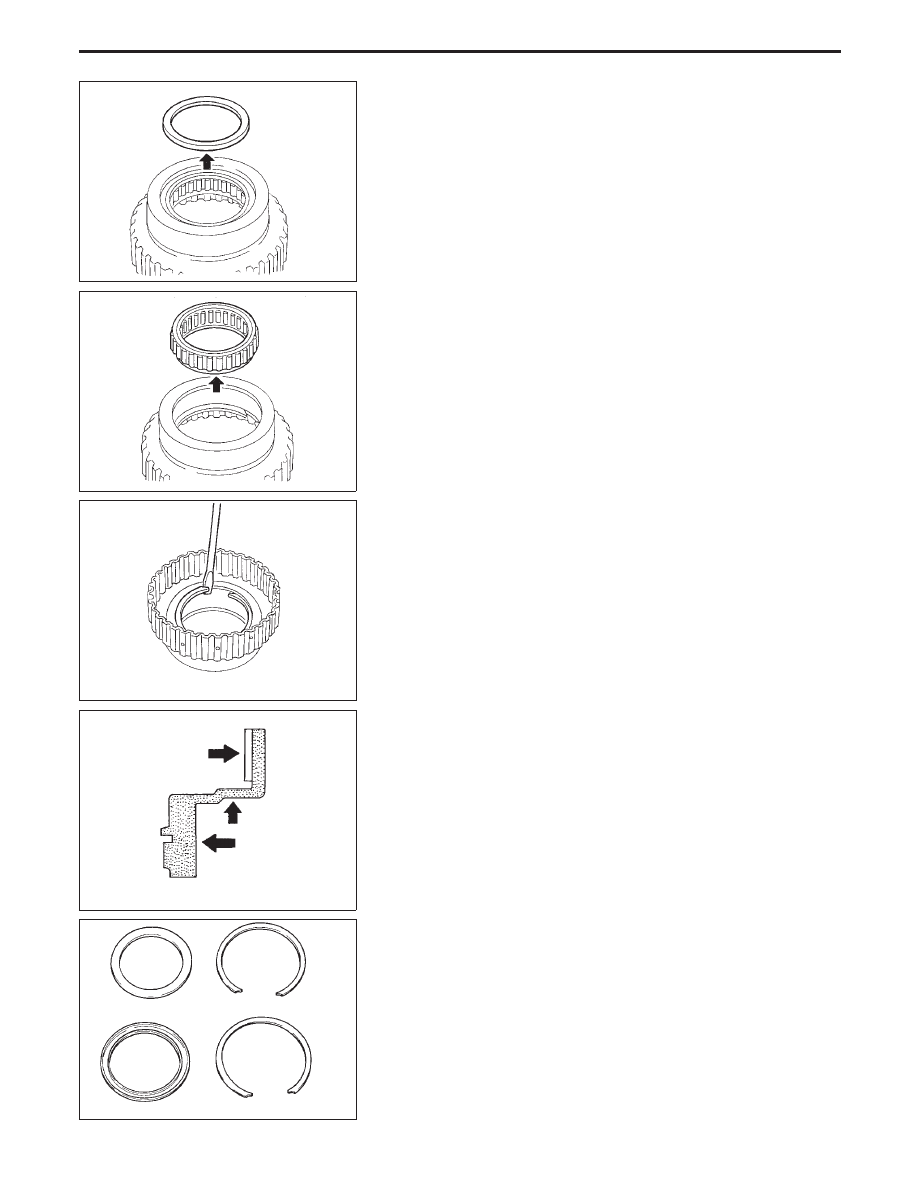

4. Remove end bearing.

5. Remove forward one-way clutch and end bearing as a unit from

forward clutch hub.

6. Remove snap ring from forward clutch hub.

INSPECTION

Rear internal gear and forward clutch hub

I

Check gear for excessive wear, chips or cracks.

I

Check frictional surfaces of forward one-way clutch and thrust
washer for wear or damage.

I

Check spline for wear or damage.

Snap ring and end bearing

I

Check for deformation or damage.

SAT900A

SAT955A

SAT901A

SAT902A

SAT903A

REPAIR FOR COMPONENT PARTS

Rear Internal Gear and Forward Clutch Hub
(Cont’d)

AT-169

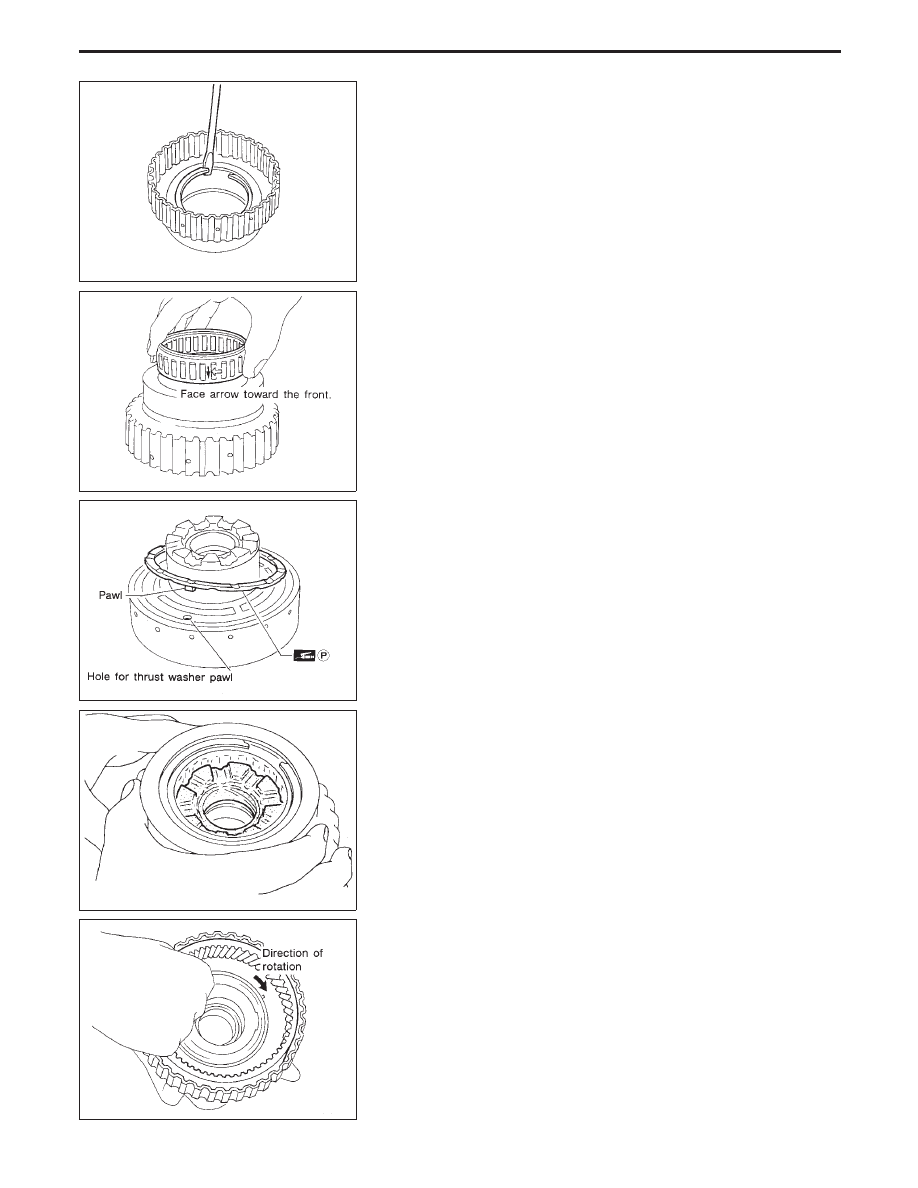

ASSEMBLY

1. Install snap ring onto forward clutch hub.
2. Install end bearing.

3. Install forward one-way clutch onto clutch hub.

I

Install forward one-way clutch with flange facing rearward.

4. Install end bearing.
5. Install snap ring onto forward clutch hub.

6. Install thrust washer onto rear internal gear.

I

Apply petroleum jelly to thrust washer.

I

Securely insert pawls of thrust washer into holes in rear
internal gear.

7. Position forward clutch hub in rear internal gear.

8. After installing, check to assure that forward clutch hub rotates

clockwise.

SAT901A

SAT904A

SAT906A

SAT907A

SAT905A

REPAIR FOR COMPONENT PARTS

Rear Internal Gear and Forward Clutch Hub
(Cont’d)

AT-170

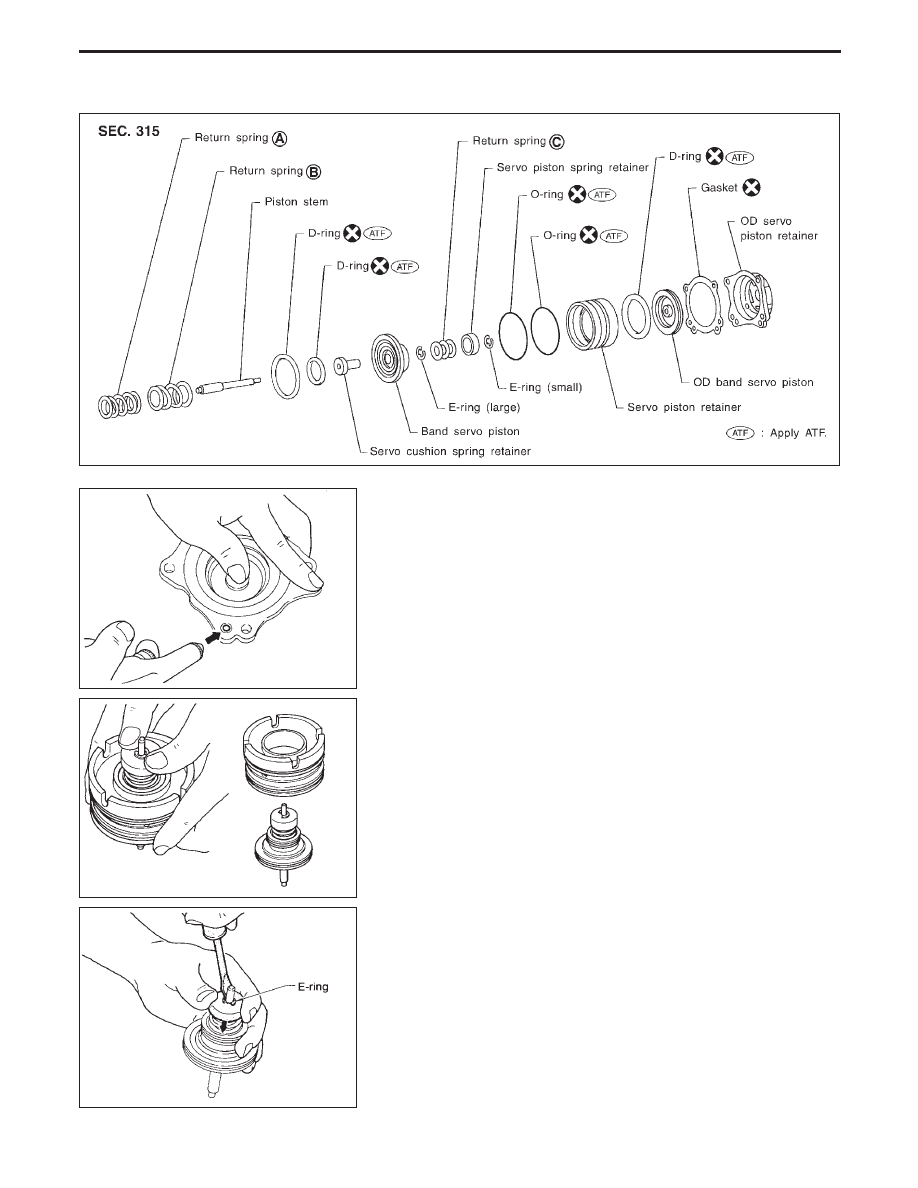

Band Servo Piston Assembly

DISASSEMBLY

1. Block one oil hole in OD servo piston retainer and the center

hole in OD band servo piston.

2. Apply compressed air to the other oil hole in piston retainer to

remove OD band servo piston from retainer.

3. Remove D-ring from OD band servo piston.

4. Remove band servo piston assembly from servo piston retainer

by pushing it forward.

5. Place piston stem end on a wooden block. While pushing servo

piston spring retainer down, remove E-ring.

SAT908AC

SAT909A

SAT910A

SAT911A

REPAIR FOR COMPONENT PARTS

AT-171

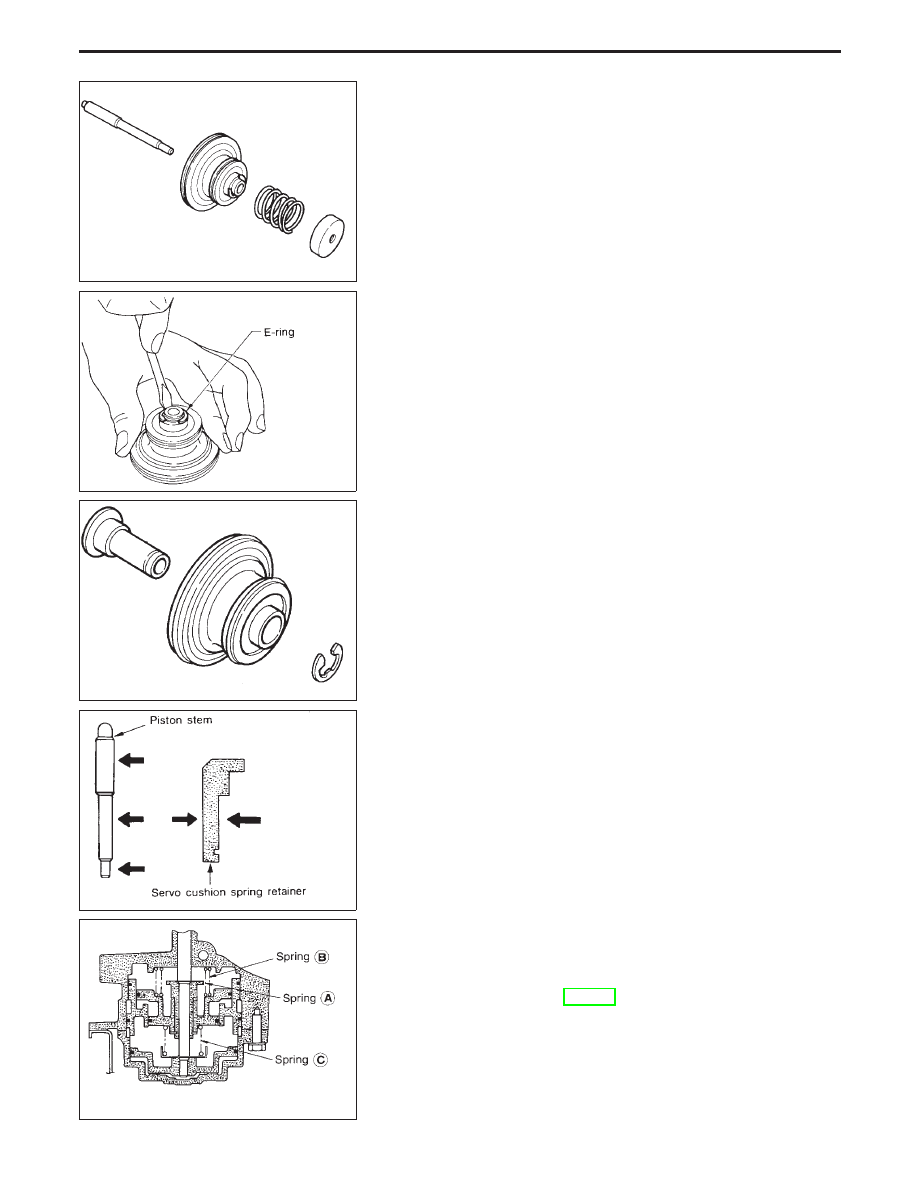

6. Remove servo piston spring retainer, return spring C and pis-

ton stem from band servo piston.

7. Remove E-ring from band servo piston.

8. Remove servo cushion spring retainer from band servo piston.
9. Remove D-rings from band servo piston.
10. Remove O-rings from servo piston retainer.

INSPECTION

Pistons, retainers and piston stem

I

Check frictional surfaces for abnormal wear or damage.

Return springs

I

Check for deformation or damage. Measure free length and
outer diameter.

Inspection standard:

Refer to SDS, AT-198.

SAT912A

SAT913A

SAT914A

SAT915A

SAT916AA

REPAIR FOR COMPONENT PARTS

Band Servo Piston Assembly (Cont’d)

AT-172
