Forward Clutch Drum Assembly

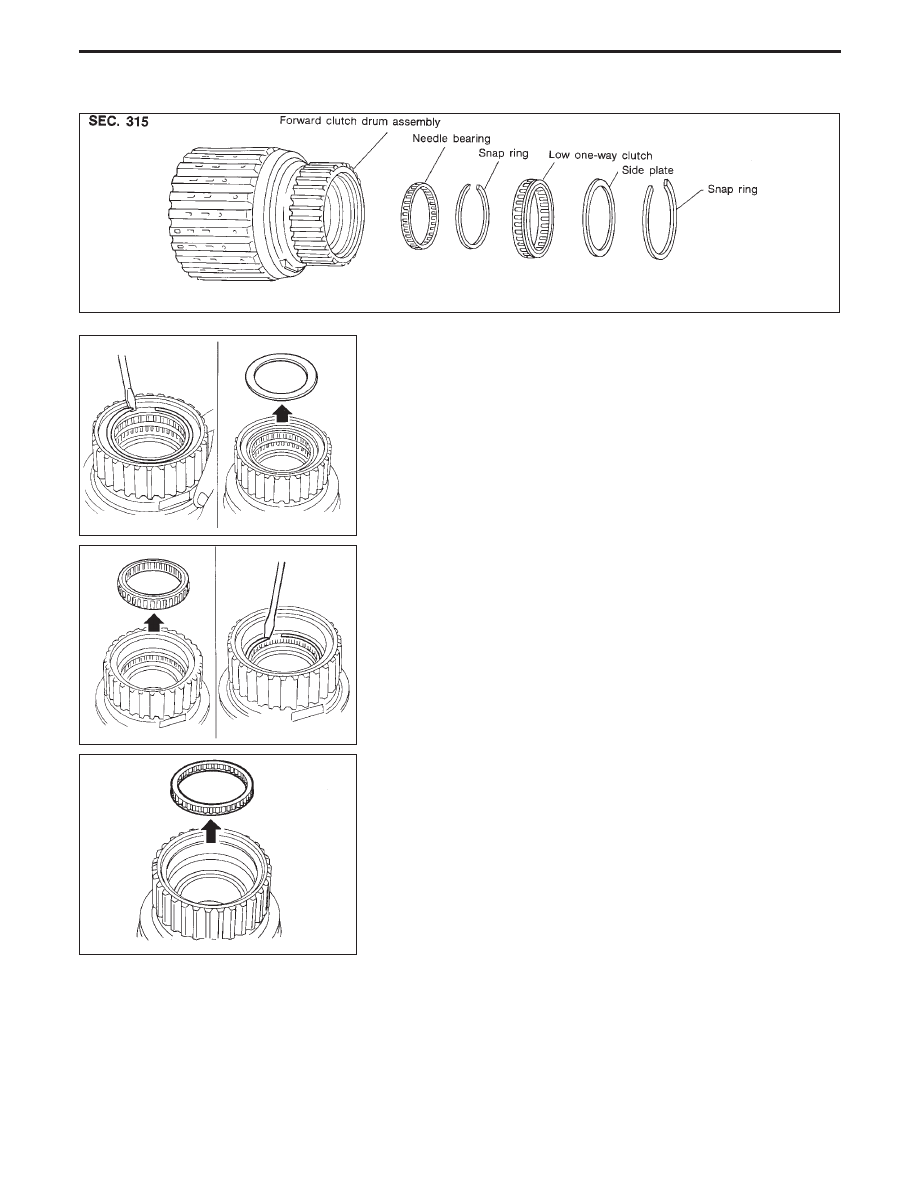

DISASSEMBLY

1. Remove snap ring from forward clutch drum.
2. Remove side plate from forward clutch drum.

3. Remove low one-way clutch from forward clutch drum.
4. Remove snap ring from forward clutch drum.

5. Remove needle bearing from forward clutch drum.

SAT211GA

SAT212G

SAT213G

SAT891A

REPAIR FOR COMPONENT PARTS

AT-165

INSPECTION

Forward clutch drum

I

Check spline portion for wear or damage.

I

Check frictional surfaces of low one-way clutch and needle
bearing for wear or damage.

Needle bearing and low one-way clutch

I

Check frictional surface for wear or damage.

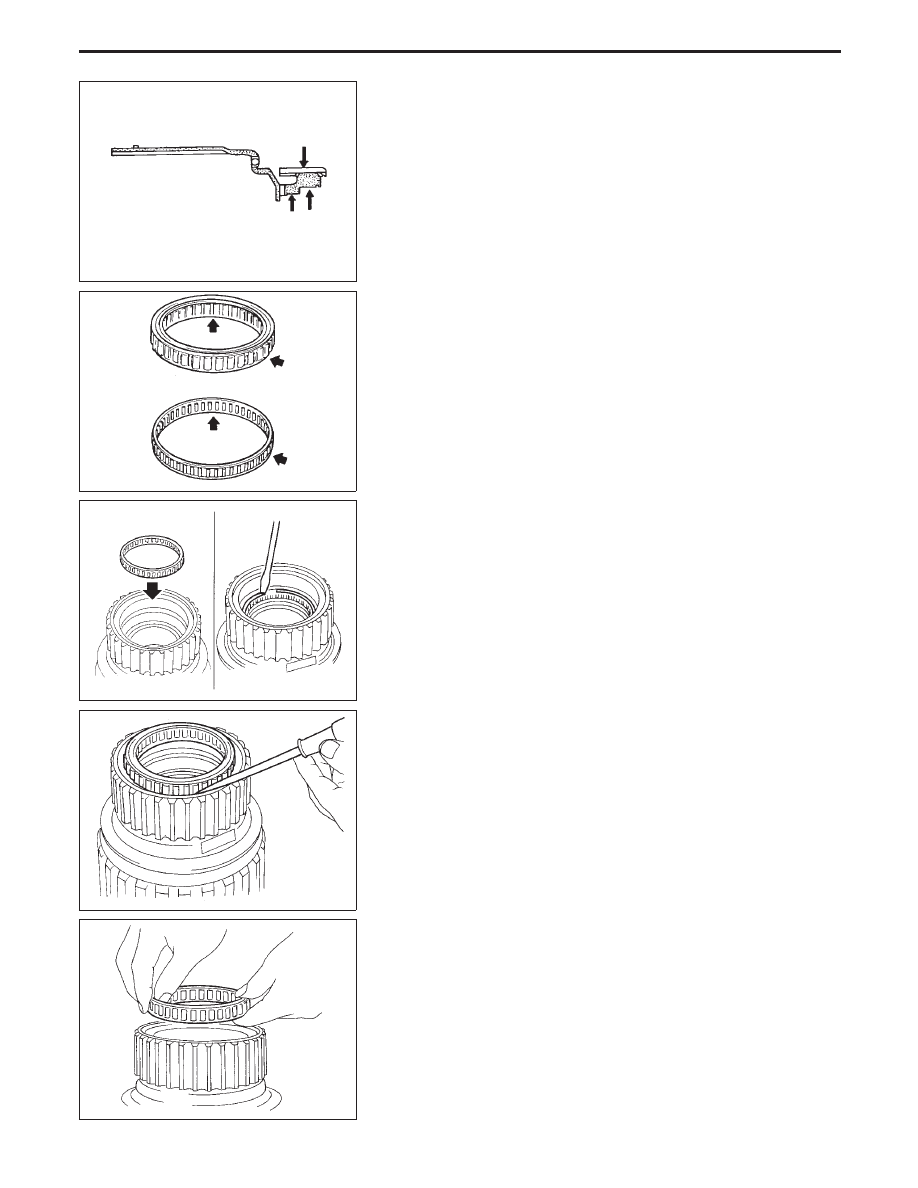

ASSEMBLY

1. Install needle bearing in forward clutch drum.
2. Install snap ring onto forward clutch drum.

3. Install low one-way clutch onto forward clutch drum by pushing

the roller in evenly.

I

Install low one-way clutch with flange facing rearward.

SAT892A

SAT893A

SAT214G

SAT894A

SAT895A

REPAIR FOR COMPONENT PARTS

Forward Clutch Drum Assembly (Cont’d)

AT-166

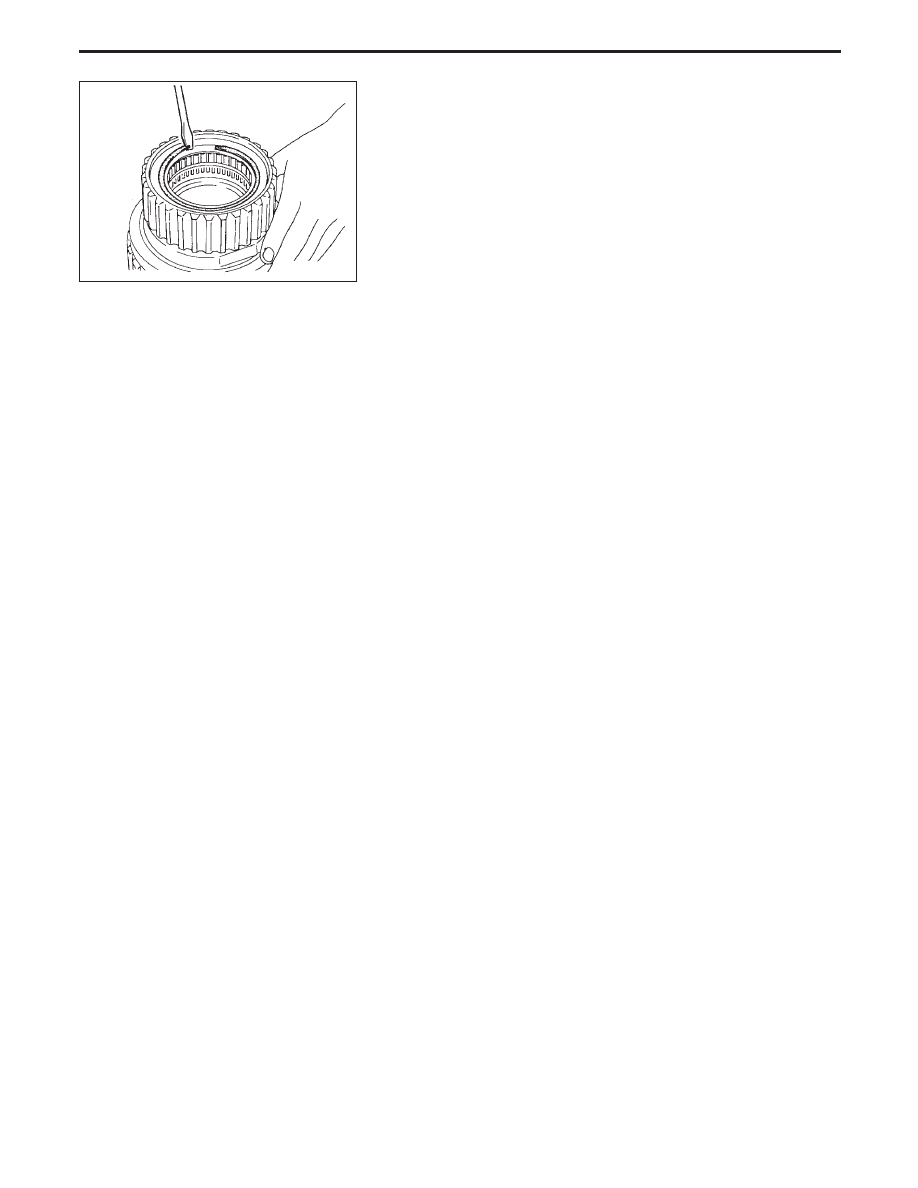

4. Install side plate onto forward clutch drum.
5. Install snap ring onto forward clutch drum.

SAT887A

REPAIR FOR COMPONENT PARTS

Forward Clutch Drum Assembly (Cont’d)

AT-167

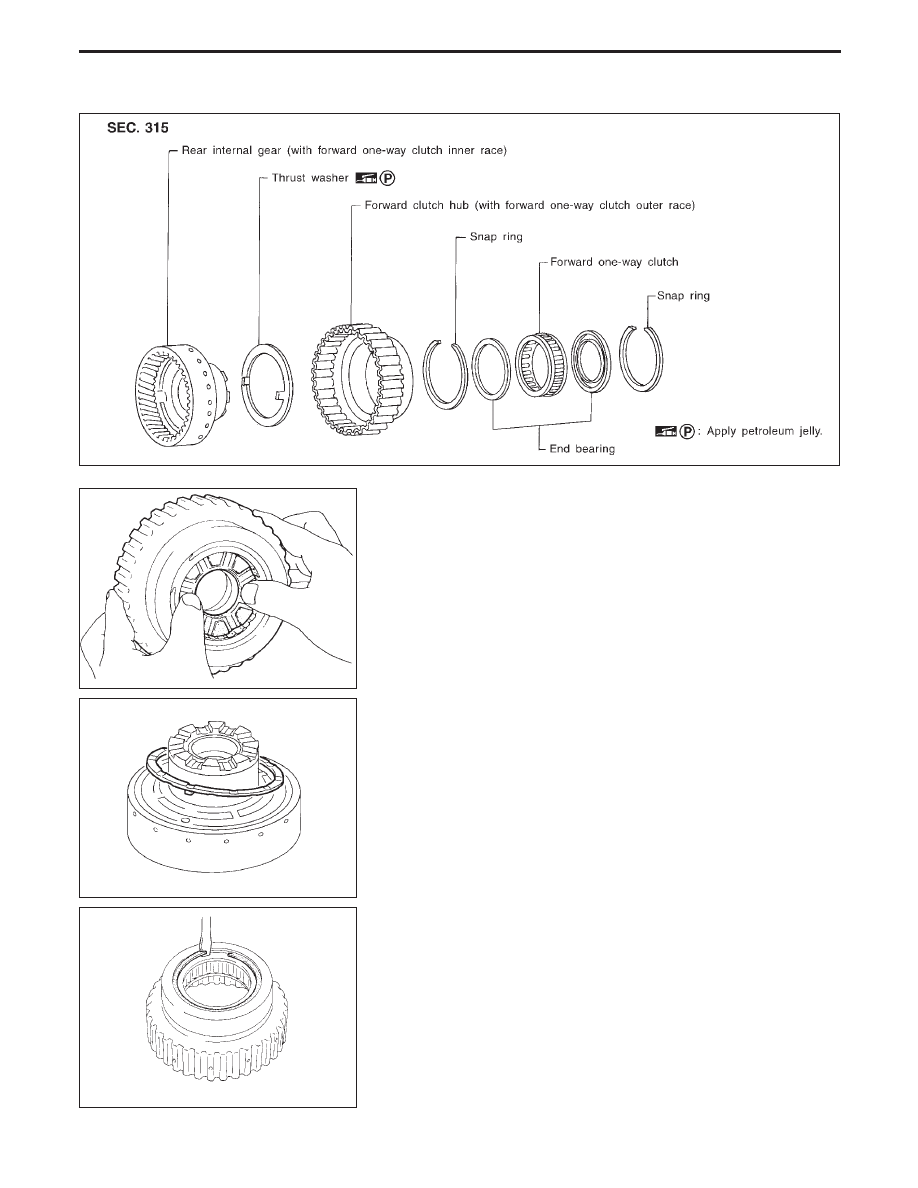

Rear Internal Gear and Forward Clutch Hub

DISASSEMBLY

1. Remove rear internal gear by pushing forward clutch hub for-

ward.

2. Remove thrust washer from rear internal gear.

3. Remove snap ring from forward clutch hub.

SAT896AA

SAT897A

SAT898A

SAT899A

REPAIR FOR COMPONENT PARTS

AT-168
