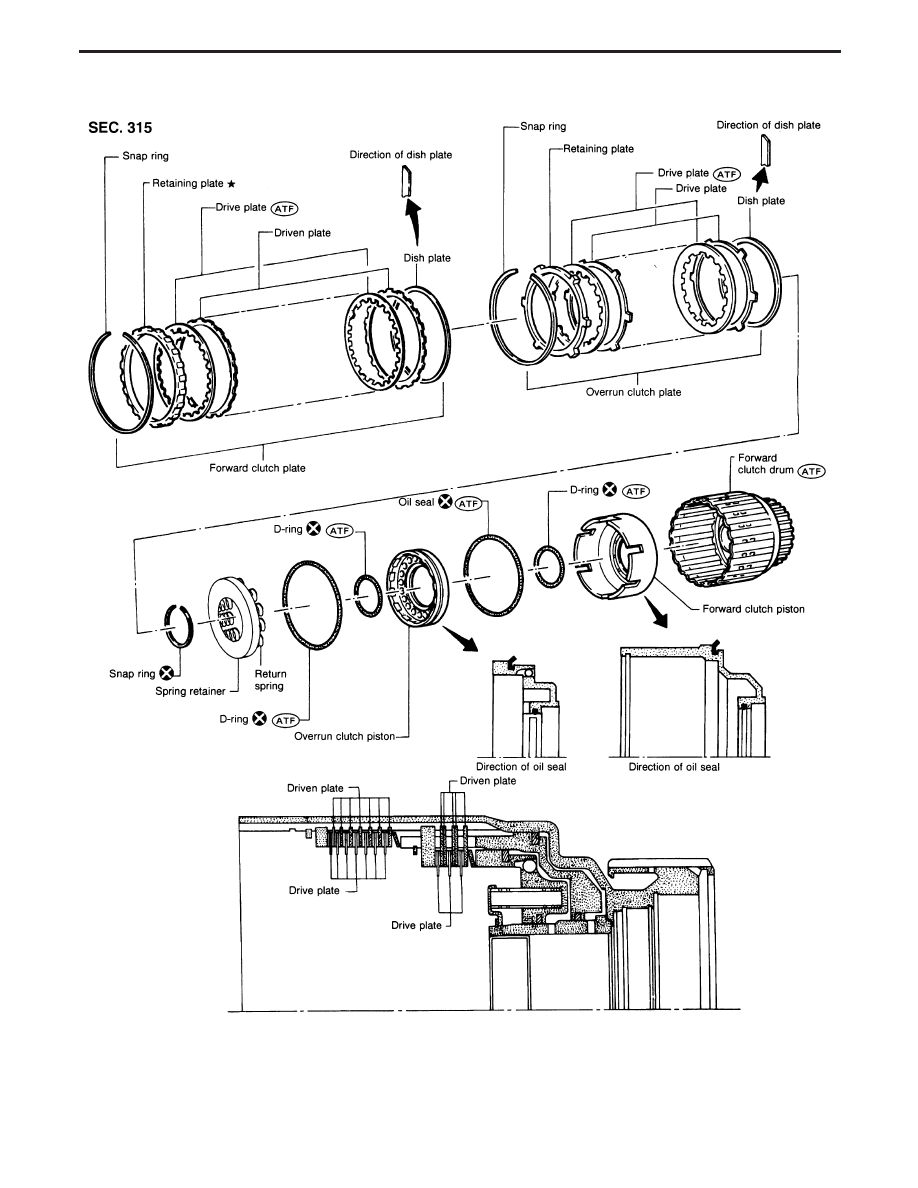

Forward and Overrun Clutches

NAT301

REPAIR FOR COMPONENT PARTS

AT-157

DISASSEMBLY AND ASSEMBLY

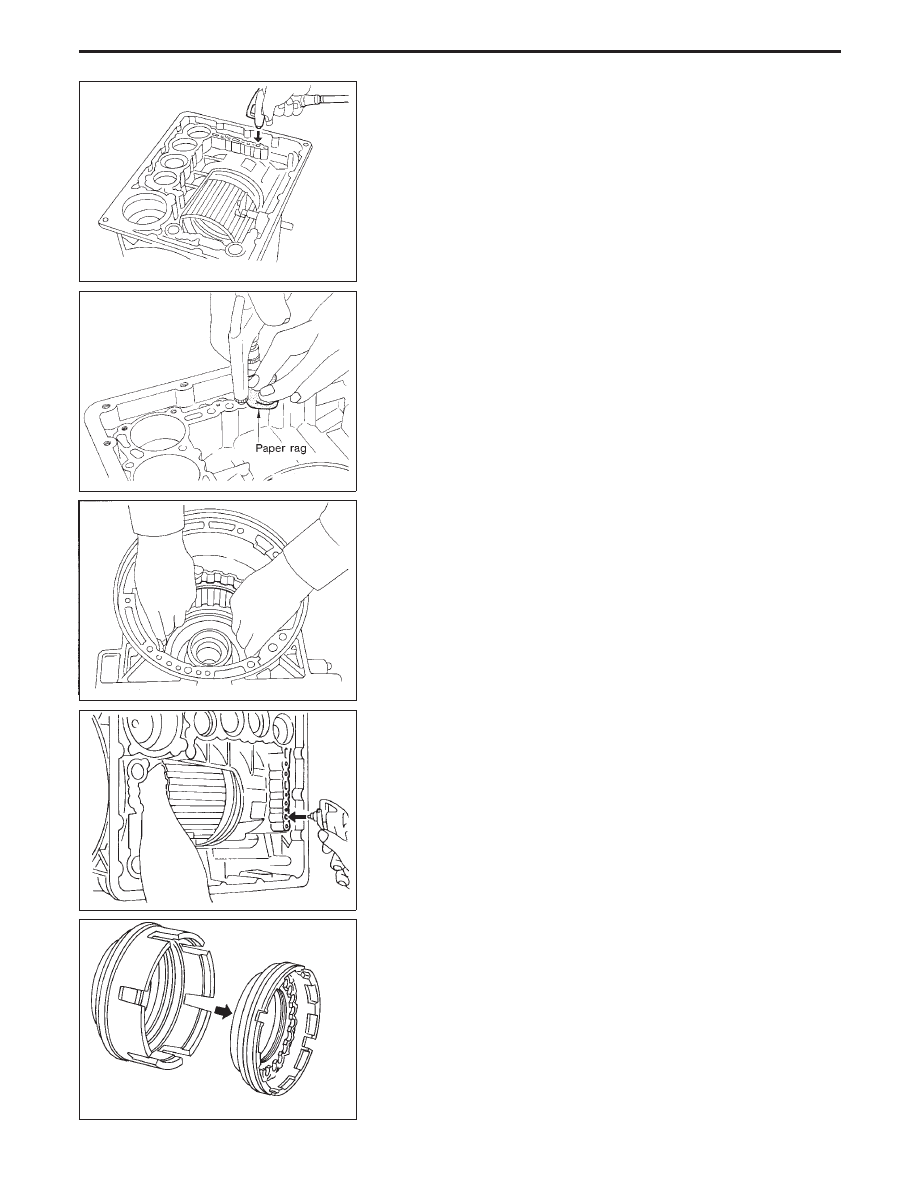

Forward and overrun clutches are serviced essentially the same
way as reverse clutch is serviced. However, note the following
exceptions.

I

Check of forward clutch operation.

I

Check of overrun clutch operation.

I

Removal of forward clutch drum
Remove forward clutch drum from transmission case by hold-
ing snap ring.

I

Removal of forward clutch and overrun clutch pistons

1. While holding overrun clutch piston, gradually apply com-

pressed air to oil hole.

2. Remove overrun clutch from forward clutch.

SAT860A

SAT861A

SAT865A

SAT862A

SAT863A

REPAIR FOR COMPONENT PARTS

Forward and Overrun Clutches (Cont’d)

AT-158

I

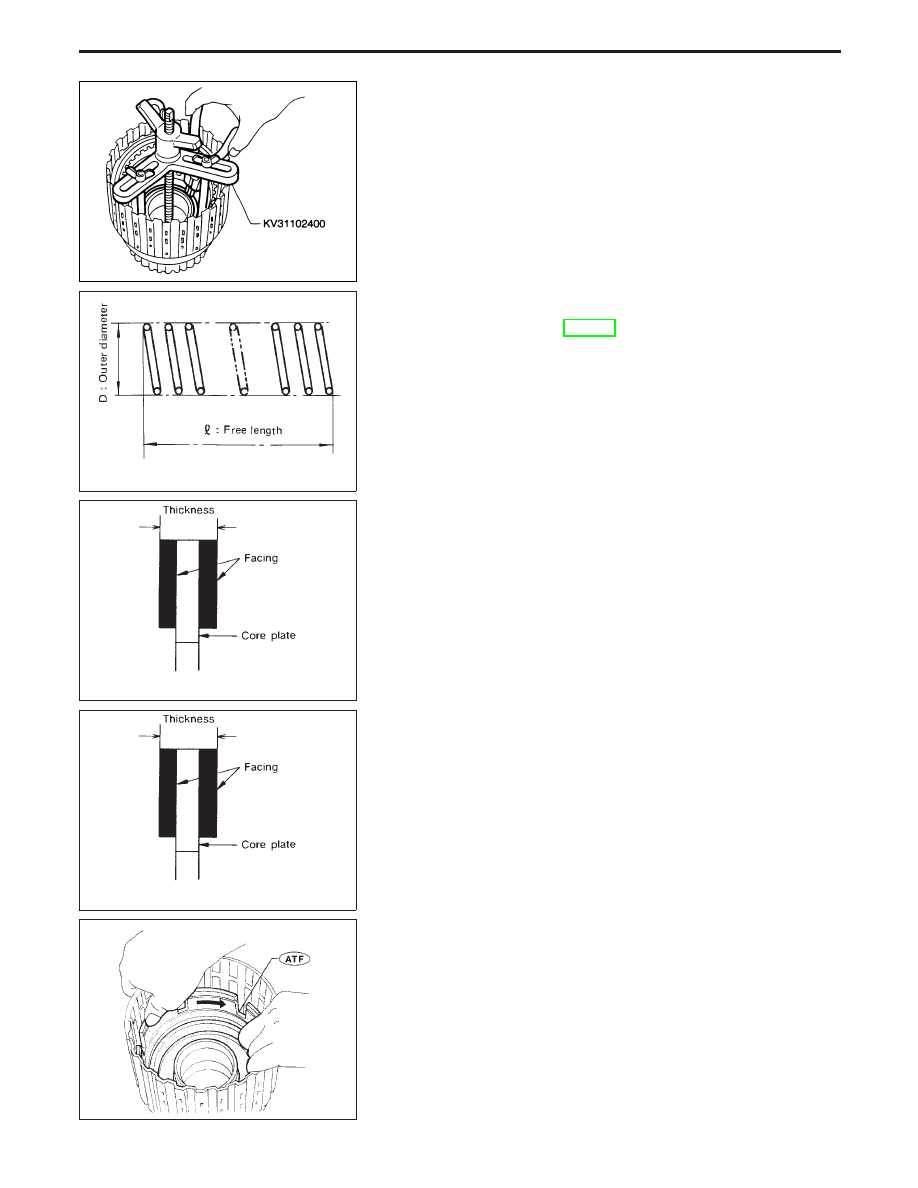

Removal and installation of return springs

I

Inspection of forward clutch and overrun clutch return springs

Inspection standard:

Refer to SDS, AT-197.

I

Inspection of forward clutch drive plates

Thickness of drive plate:

Standard

1.52 - 1.67 mm (0.0598 - 0.0657 in)

Wear limit

1.40 mm (0.0551 in)

I

Inspection of overrun clutch drive plates

Thickness of drive plate:

Standard

1.90 - 2.05 mm (0.0748 - 0.0807 in)

Wear limit

1.80 mm (0.0709 in)

I

Installation of forward clutch piston and overrun clutch piston

1. Install forward clutch piston by turning it slowly and evenly.

I

Apply ATF to inner surface of clutch drum.

NAT302

SAT829A

SAT845A

SAT845A

SAT866A

REPAIR FOR COMPONENT PARTS

Forward and Overrun Clutches (Cont’d)

AT-159

I

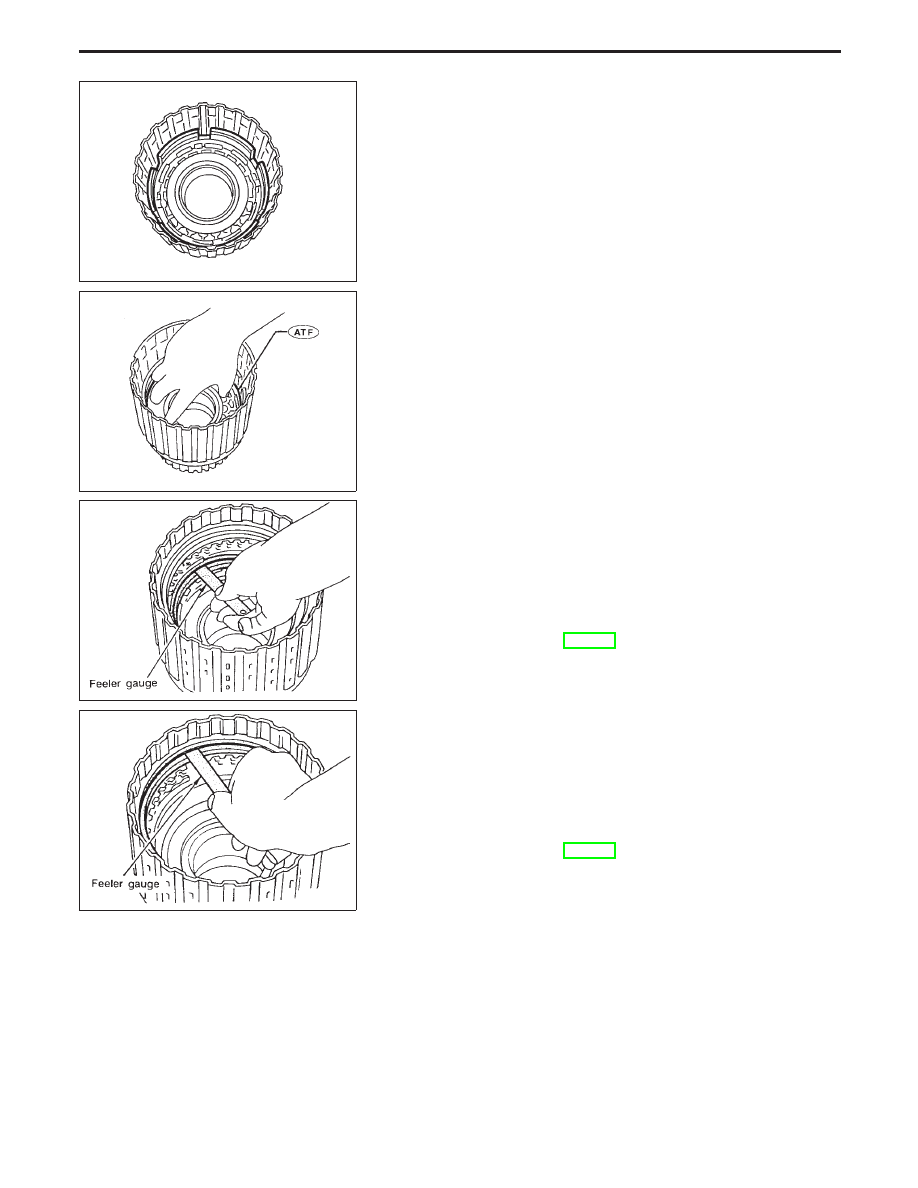

Align notch in forward clutch piston with groove in forward
clutch drum.

2. Install overrun clutch by turning it slowly and evenly.

I

Apply ATF to inner surface of forward clutch piston.

I

Measurement of clearance between retaining plate and snap
ring of overrun clutch

Specified clearance:

Standard

1.0 - 1.4 mm (0.039 - 0.055 in)

Allowable limit

2.0 mm (0.079 in)

Retaining plate:

Refer to SDS, AT-198.

I

Measurement of clearance between retaining plate and snap
ring of forward clutch

Specified clearance:

Standard

0.45 - 0.75 mm (0.0138 - 0.0295 in)

Allowable limit

2.15 mm (0.0846 in)

Retaining plate:

Refer to SDS, AT-198.

SAT867A

SAT868A

SAT869A

SAT870A

REPAIR FOR COMPONENT PARTS

Forward and Overrun Clutches (Cont’d)

AT-160
