Nissan Terrano r20e. Manual - part 41

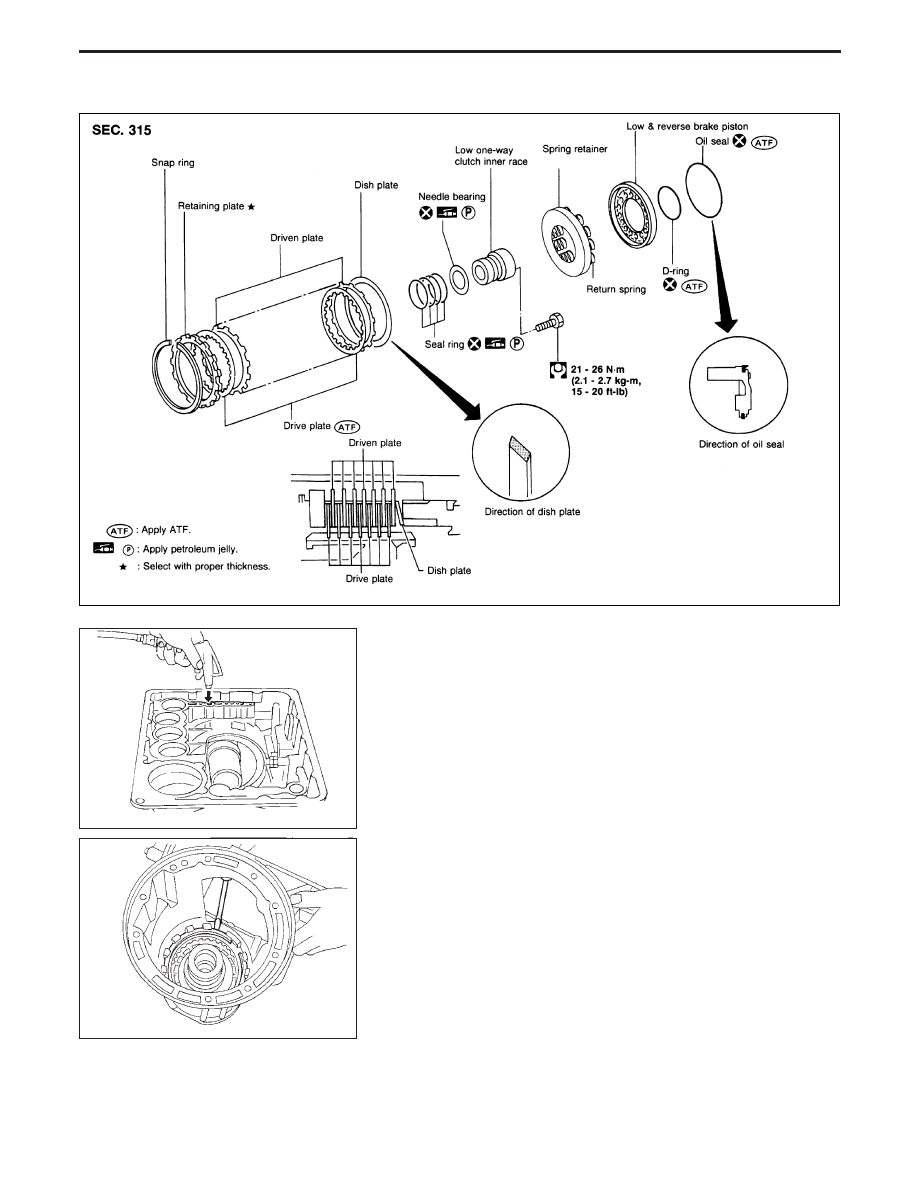

Low & Reverse Brake

DISASSEMBLY

1. Check operation of low and reverse brake.
a. Install seal ring onto oil pump cover and install reverse clutch.

Apply compressed air to oil hole.

b. Check to see that retaining plate moves to snap ring.
c. If retaining plate does not contact snap ring,

I

D-ring might be damaged.

I

Oil seal might be damaged.

I

Fluid might be leaking past piston check ball.

2. Remove snap ring, low and reverse brake drive plates, driven

plates and dish plate.

NAT298

SAT872A

SAT873A

REPAIR FOR COMPONENT PARTS

AT-161

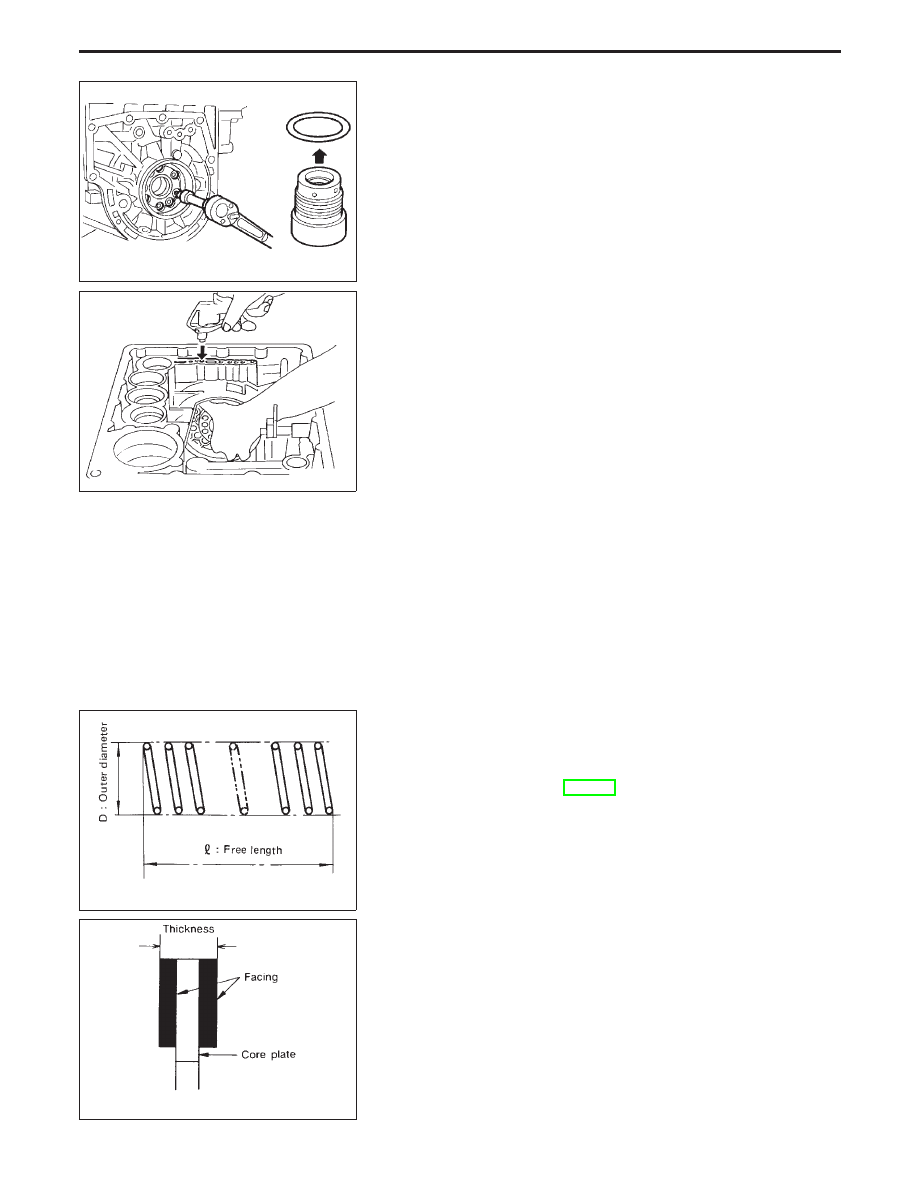

3. Remove low one-way clutch inner race, spring retainer and

return spring from transmission case.

4. Remove seal rings from low one-way clutch inner race.
5. Remove needle bearing from low one-way clutch inner race.

6. Remove low and reverse brake piston using compressed air.
7. Remove oil seal and D-ring from piston.

INSPECTION

Low and reverse brake snap ring and spring retainer

I

Check for deformation, or damage.

Low and reverse brake return springs

I

Check for deformation or damage. Also measure free length
and outside diameter.

Inspection standard:

Refer to SDS, AT-197.

Low and reverse brake drive plates

I

Check facing for burns, cracks or damage.

I

Measure thickness of facing.

Thickness of drive plate:

Standard value

1.52 - 1.67 mm (0.0598 - 0.0657 in)

Wear limit

1.4 mm (0.055 in)

I

If not within wear limit, replace.

SAT382I

SAT876A

SAT829A

SAT845A

REPAIR FOR COMPONENT PARTS

Low & Reverse Brake (Cont’d)

AT-162

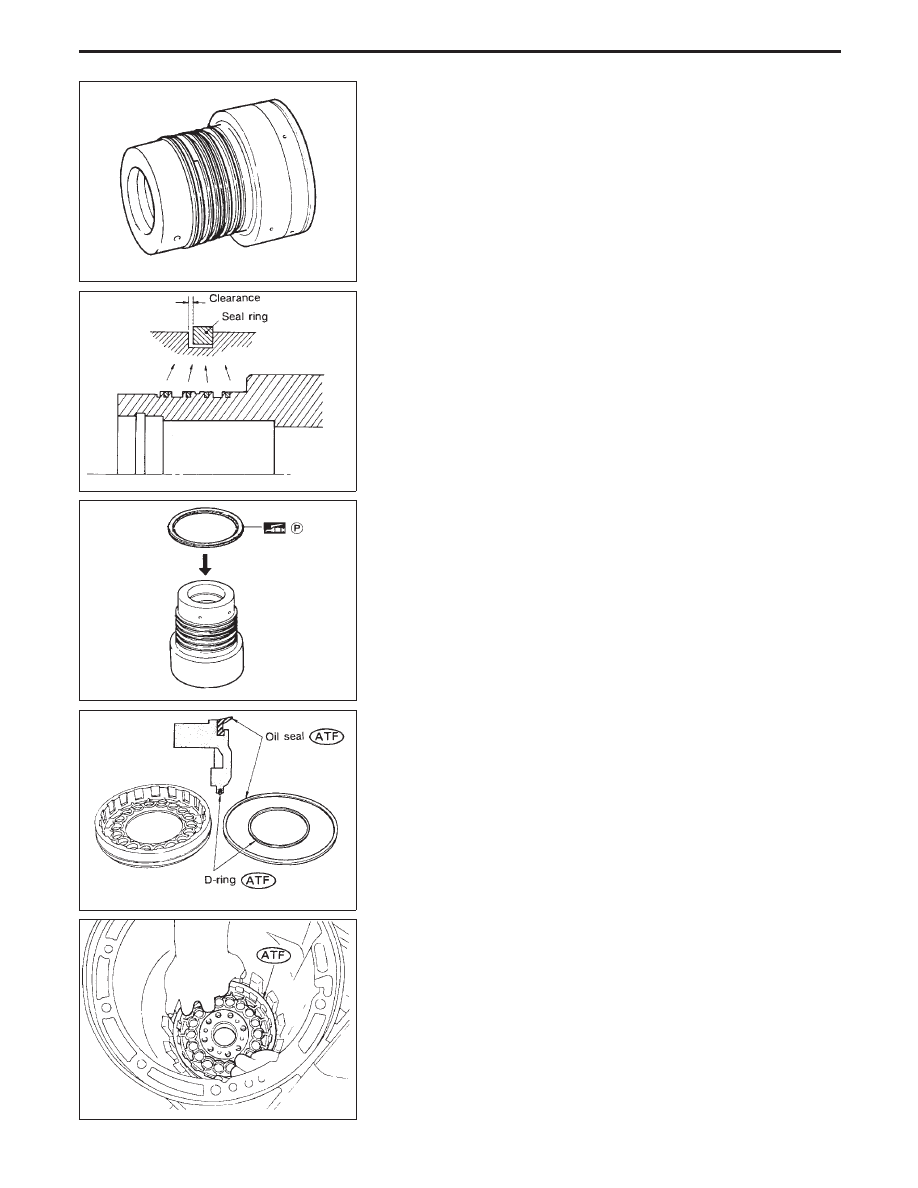

Low one-way clutch inner race

I

Check frictional surface of inner race for wear or damage.

I

Install a new seal rings onto low one-way clutch inner race.

I

Be careful not to expand seal ring gap excessively.

I

Measure seal ring-to-groove clearance.

Inspection standard:

Standard value: 0.10 - 0.25 mm (0.0039 - 0.0098 in)
Allowable limit: 0.25 mm (0.0098 in)

I

If not within allowable limit, replace low one-way clutch inner
race.

ASSEMBLY

1. Install needle bearing onto one-way clutch inner race.

I

Pay attention to its direction — Black surface goes to rear
side.

I

Apply petroleum jelly to needle bearing.

2. Install oil seal and D-ring onto piston.

I

Apply ATF to oil seal and D-ring.

3. Install piston by rotating it slowly and evenly.

I

Apply ATF to inner surface of transmission case.

SAT877A

SAT878A

SAT112B

SAT879A

SAT880A

REPAIR FOR COMPONENT PARTS

Low & Reverse Brake (Cont’d)

AT-163

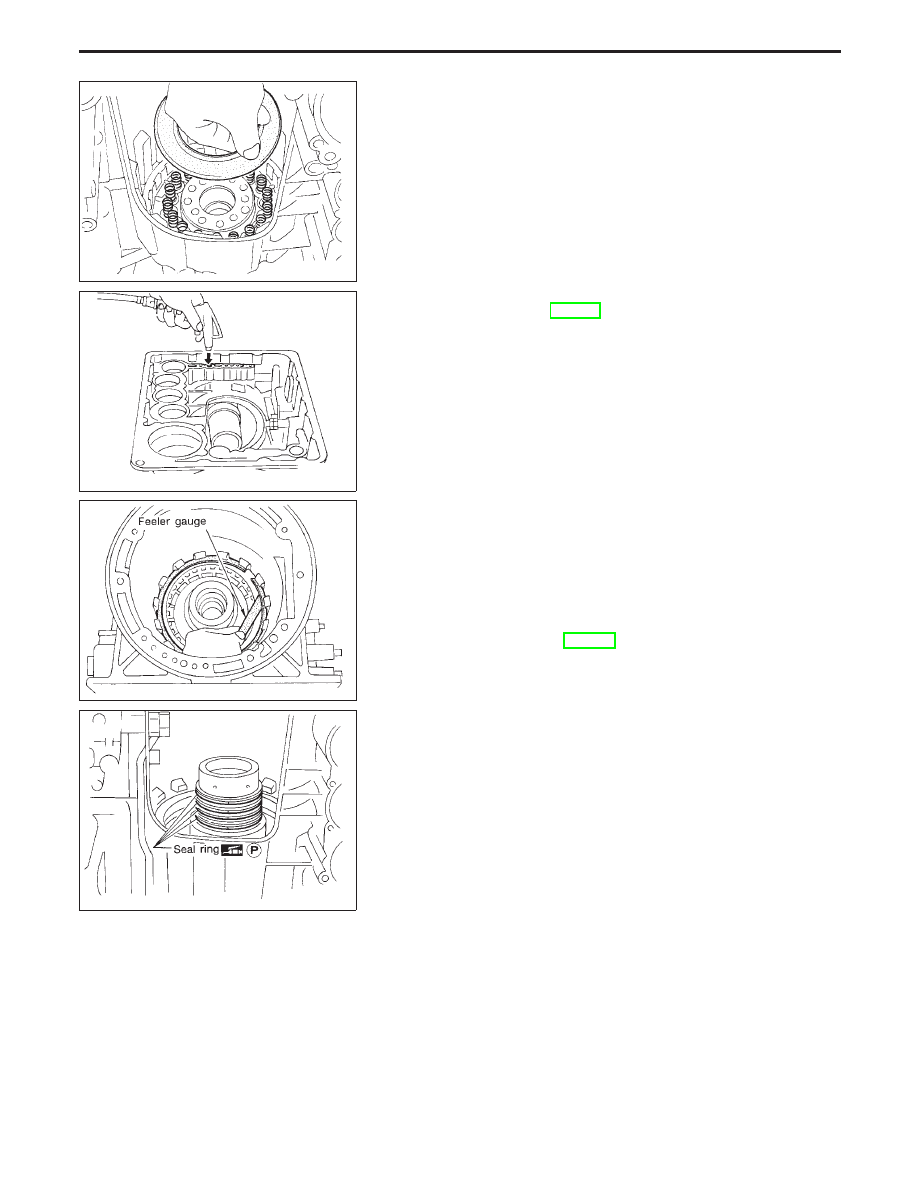

4. Install return springs, spring retainer and low one-way clutch

inner race onto transmission case.

5. Install dish plate, low and reverse brake drive plates, driven

plates and retaining plate.

6. Install snap ring on transmission case.

7. Check operation of low and reverse brake clutch piston. Refer

to “DISASSEMBLY”, AT-161.

8. Measure clearance between retaining plate and snap ring.

If not within allowable limit, select proper retaining plate.

Specified clearance:

Standard

0.8 - 1.1 mm (0.031 - 0.043 in)

Allowable limit

2.5 mm (0.098 in)

Retaining plate:

Refer to SDS, AT-198.

9. Install low one-way clutch inner race seal ring.

I

Apply petroleum jelly to seal ring.

I

Make sure seal rings are pressed firmly into place and held
by petroleum jelly.

SAT881A

SAT872A

SAT885A

SAT884A

REPAIR FOR COMPONENT PARTS

Low & Reverse Brake (Cont’d)

AT-164
