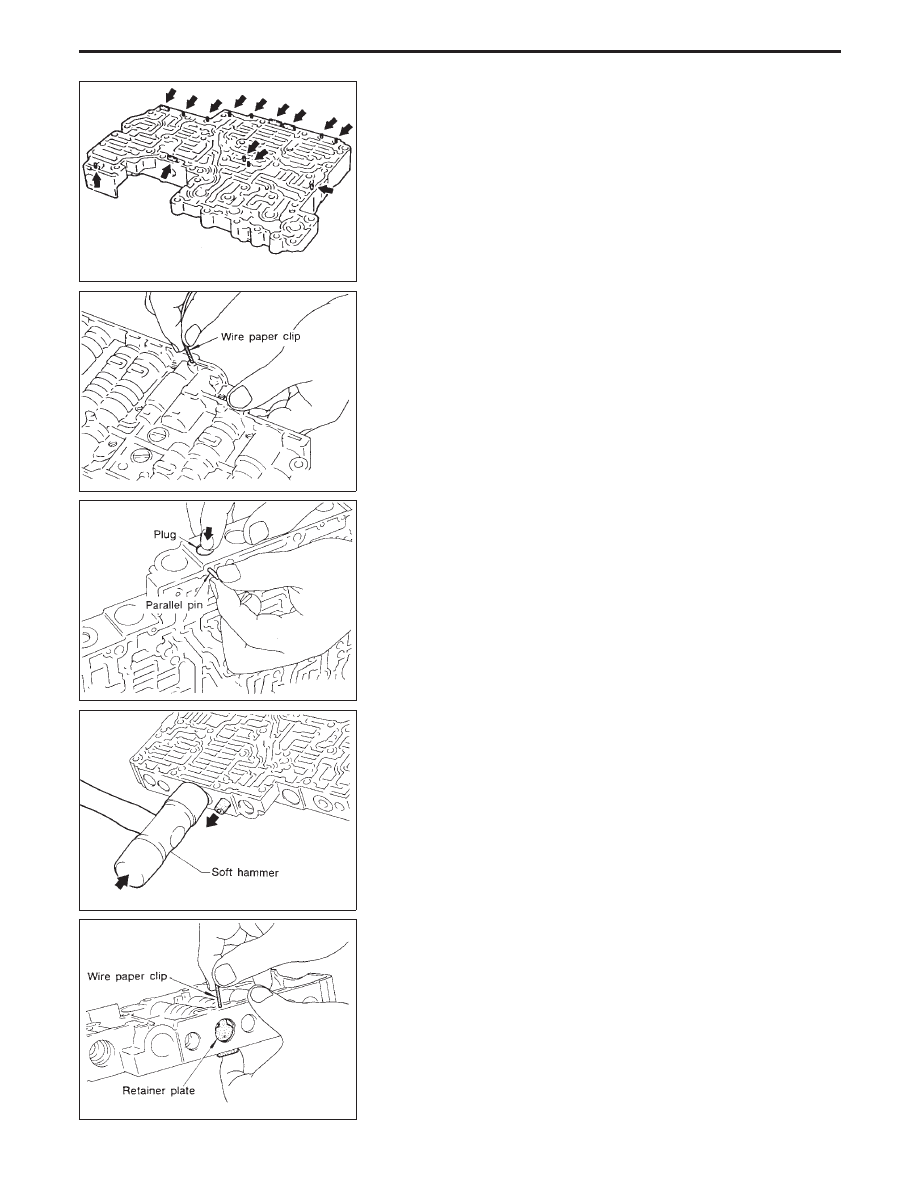

DISASSEMBLY

1. Remove valves at parallel pins.

I

Do not use a magnetic hand.

a. Use a wire paper clip to push out parallel pins.

b. Remove parallel pins while pressing their corresponding plugs

and sleeves.

I

Remove plug slowly to prevent internal parts from jumping
out.

c. Place mating surface of valve facedown, and remove internal

parts.

I

If a valve is hard to remove, place valve body facedown
and lightly tap it with a soft hammer.

I

Be careful not to drop or damage valves and sleeves.

2. Remove valves at retainer plates.
a. Pry out retainer plate with wire paper clip.

SAT834A

SAT822A

SAT823A

SAT824A

SAT825A

REPAIR FOR COMPONENT PARTS

Control Valve Upper Body (Cont’d)

AT-145

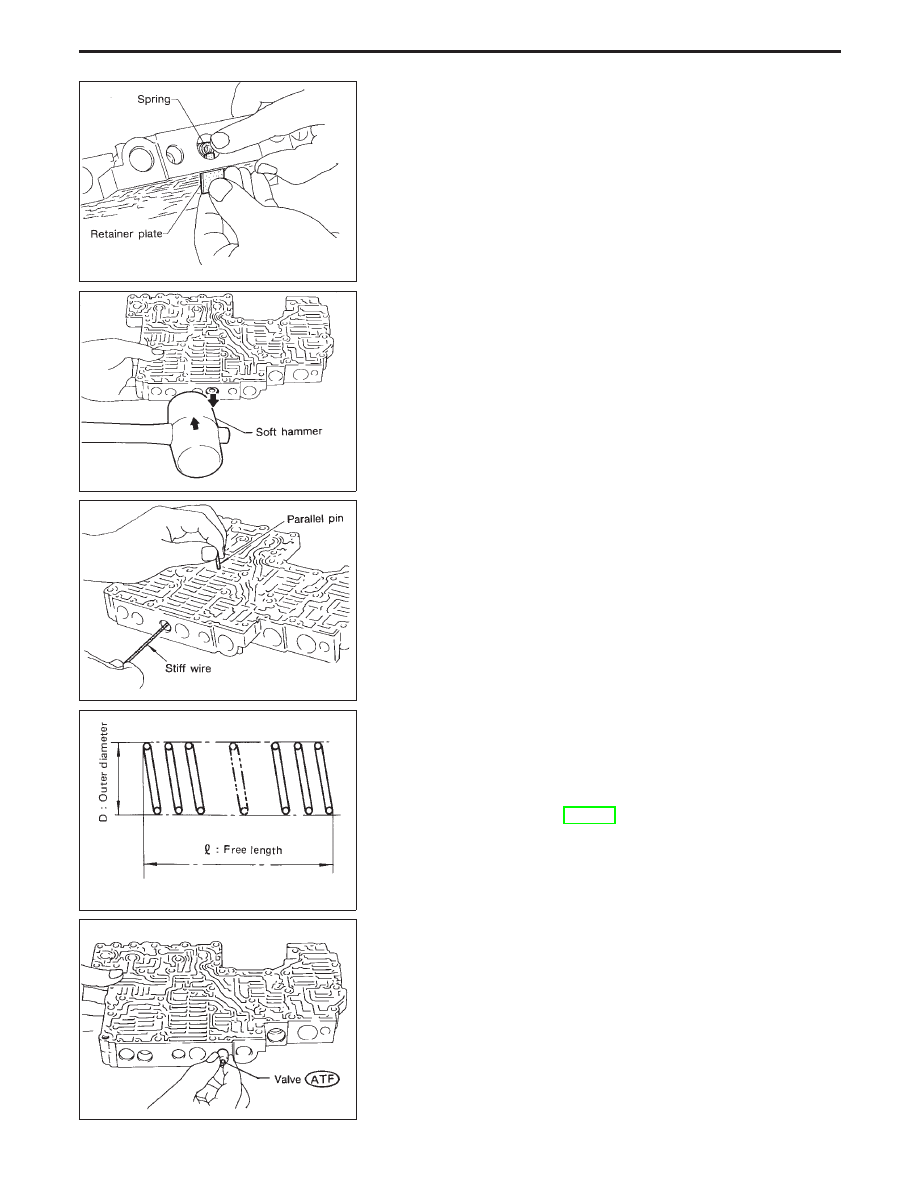

b. Remove retainer plates while holding spring.

c. Place mating surface of valve facedown, and remove internal

parts.

I

If a valve is hard to remove, lightly tap valve body with a
soft hammer.

I

Be careful not to drop or damage valves, sleeves, etc.

I

4-2 sequence valve and relay valve are located far back in
upper body. If they are hard to remove, carefully push them out
using stiff wire.

I

Be careful not to scratch sliding surface of valve with wire.

INSPECTION

Valve springs

I

Measure free length and outer diameter of each valve spring.
Also check for damage or deformation.

Inspection standard:

Refer to SDS, AT-197.

I

Replace valve springs if deformed or fatigued.

Control valves

I

Check sliding surfaces of valves, sleeves and plugs.

ASSEMBLY

1. Lubricate the control valve body and all valves with ATF. Install

control valves by sliding them carefully into their bores.

I

Be careful not to scratch or damage valve body.

SAT826A

SAT827A

SAT828A

SAT829A

SAT830A

REPAIR FOR COMPONENT PARTS

Control Valve Upper Body (Cont’d)

AT-146

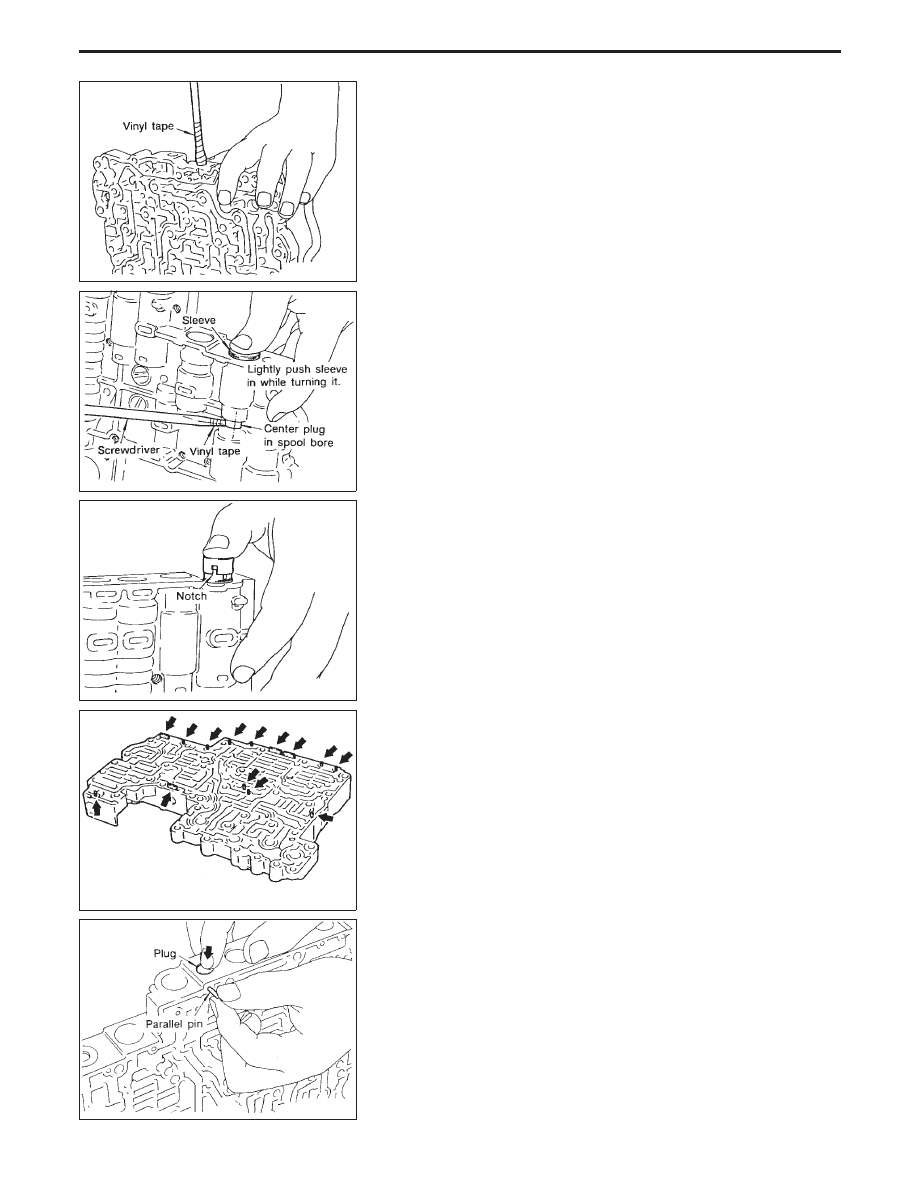

I

Wrap a small screwdriver with vinyl tape and use it to insert the
valves into proper position.

Pressure regulator valve

I

If pressure regulator plug is not centered properly, sleeve can-
not be inserted into bore in upper body.
If this happens, use vinyl tape wrapped screwdriver to center
sleeve until it can be inserted.

I

Turn sleeve slightly while installing.

Accumulator control plug

I

Align protrusion of accumulator control sleeve with notch in
plug.

I

Align parallel pin groove in plug with parallel pin, and install
accumulator control valve.

2. Install parallel pins and retainer plates.

I

While pushing plug, install parallel pin.

SAT831A

SAT832A

SAT833A

SAT834A

SAT823A

REPAIR FOR COMPONENT PARTS

Control Valve Upper Body (Cont’d)

AT-147

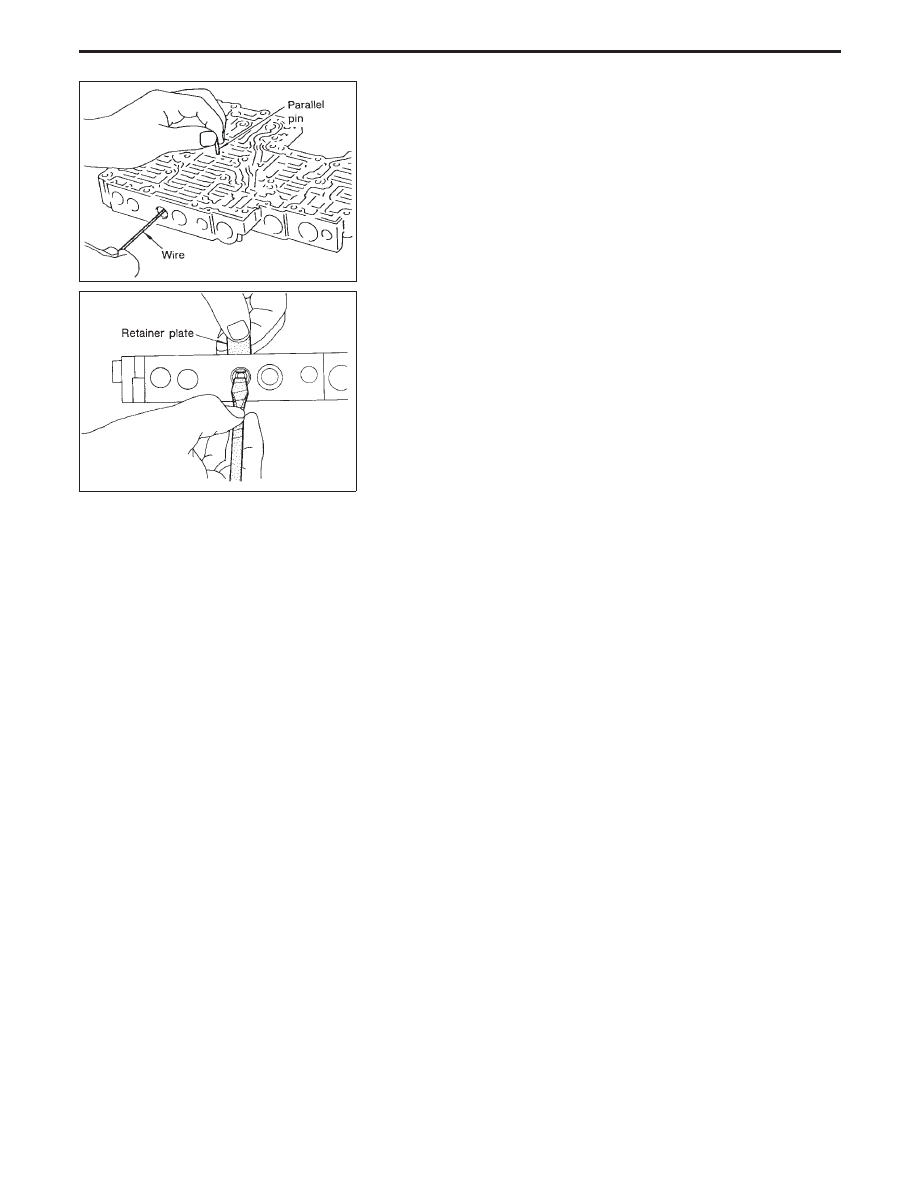

4-2 sequence valve and relay valve

I

Push 4-2 sequence valve and relay valve with wire wrapped in
vinyl tape to prevent scratching valve body. Install parallel pins.

I

Insert retainer plate while pushing spring.

SAT835A

SAT836A

REPAIR FOR COMPONENT PARTS

Control Valve Upper Body (Cont’d)

AT-148
