TCM FUNCTION

The function of the TCM is to:

I

Receive input signals sent from various switches and sensors.

I

Determine required line pressure, shifting point, lock-up operation, and engine brake operation.

I

Send required output signals to the respective solenoids.

INPUT/OUTPUT SIGNAL OF TCM

Sensors and solenoid valves

Function

Input

Park/neutral position switch

Detects select lever position and sends a signal to TCM.

Throttle (accelerator) position sensor

Detects throttle valve position and sends a signal to TCM.

Closed throttle position switch

Detects throttle valve’s fully-closed position and sends a signal to TCM.

Wide open throttle position switch

Detects a throttle valve position of greater than 1/2 of full throttle and sends a
signal to TCM.

Engine speed signal

From ECM.

A/T fluid temperature sensor

Detects transmission fluid temperature and sends a signal to TCM.

Revolution sensor

Detects output shaft rpm and sends a signal to TCM.

Vehicle speed sensor

Used as an auxiliary vehicle speed sensor. Sends a signal when revolution sen-
sor (installed on transmission) malfunctions.

Overdrive control switch
A/T mode switch

Sends a signal, which prohibits a shift to “D

4

” (overdrive) position, to the TCM.

Output

Shift solenoid valve A/B

Selects shifting point suited to driving conditions in relation to a signal sent from
TCM.

Line pressure solenoid valve

Regulates (or decreases) line pressure suited to driving conditions in relation to
a signal sent from TCM.

Torque converter clutch solenoid valve

Regulates (or decreases) lock-up pressure suited to driving conditions in relation
to a signal sent from TCM.

Overrun clutch solenoid valve

Controls an “engine brake” effect suited to driving conditions in relation to a sig-
nal sent from TCM.

O/D OFF indicator lamp
SPORT indicator lamp

Shows TCM malfunctions, when A/T control components malfunction.

OVERALL SYSTEM

Control System (Cont’d)

AT-13

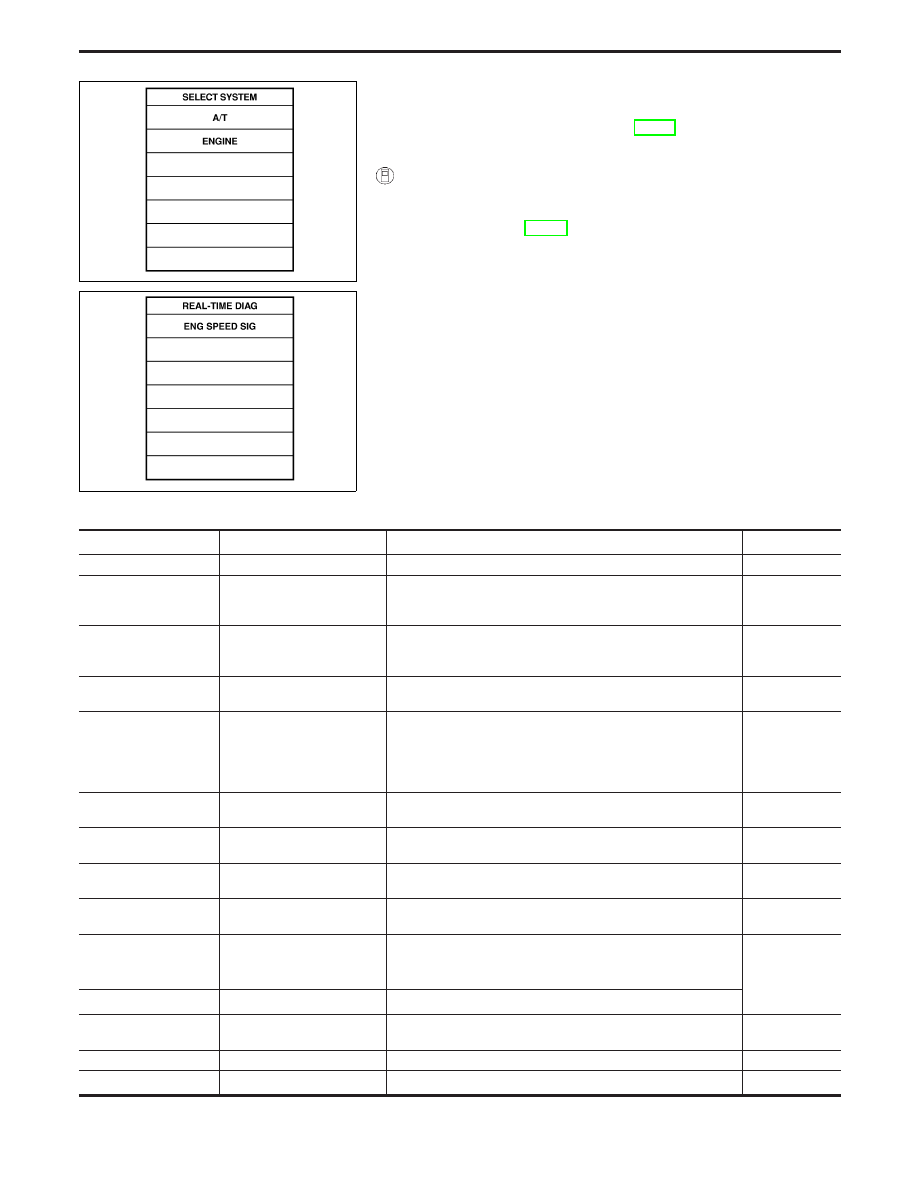

Self-diagnosis

After performing this procedure, place check marks for results on
the “DIAGNOSTIC WORKSHEET”, AT-24. Reference pages are
provided following the items.

SELF-DIAGNOSTIC PROCEDURE (With CONSULT-II)

1. Turn on CONSULT-II and touch “A/T”.

If A/T is not displayed, check TCM power supply and ground
circuit. Refer to AT-46. If result is NG, refer to EL section
(“POWER SUPPLY ROUTING”).

2. Touch “SELF-DIAG RESULTS”.

Display shows malfunction experienced since the last erasing
operation.
CONSULT-II performs REAL-TIME SELF-DIAGNOSIS.
Also, any malfunction detected while in this mode will be dis-
played at real time.

Item

Display

Description

Remarks

No failure

****NO FAILURE****

I

No failure has been detected.

Initial start

*INITIAL START*

I

This is NOT a malfunction message.
Whenever shutting off a power supply to the
TCM, this message appears on the screen.

[

]

Vehicle speed
sensor

⋅

A/T

(Revolution sensor)

VHCL SPEED SEN

⋅

A/T

I

No signal input from vehicle speed sensor

⋅

A/T (revolution

sensor) during traveling due to disconnection, or input of
abnormal signal.

Vehicle speed
sensor

⋅

MTR (Meter)

VHCL SPEED SEN

⋅

MTR

I

No signal input from vehicle speed sensor

⋅

MTR during

traveling due to disconnection, or input of abnormal signal.

Throttle (accelerator)
position sensor

THROTTLE POSI SEN

I

Throttle (accelerator) position sensor signal voltage is
abnormally high.

I

Throttle (accelerator) position sensor signal voltage is
abnormally low with closed throttle position switch “OFF”
or wide open throttle position switch “ON”.

Shift solenoid valve A

SHIFT SOLENOID/V A

I

Specified voltage is not applied to solenoid valve due to
disconnection or shortcircuit.

Shift solenoid valve B

SHIFT SOLENOID/V B

I

Specified voltage is not applied to solenoid valve due to
disconnection or shortcircuit.

Overrun clutch
solenoid valve

OVERRUN CLUTCH S/V

I

Specified voltage is not applied to solenoid valve due to
disconnection or shortcircuit.

T/C clutch solenoid
valve

T/C CLUTCH SOL/V

I

Specified voltage is not applied to solenoid valve due to
disconnection or shortcircuit.

A/T fluid temperature
sensor/TCM power
source

BATT/FLUID TEMP SEN

I

Supply voltage to TCM is abnormally low during traveling.

I

Fluid temperature signal voltage is abnormally high
(fluid temperature is low) during traveling.

To be dis-
played in case
of abnormality
and no record-
ing is made

Engine speed signal

ENGINE SPEED SIG

I

Engine RPM is abnormally low during traveling.

Line pressure
solenoid valve

LINE PRESSURE S/V

I

Specified voltage is not applied to solenoid valve due to
disconnection or shortcircuit.

TCM (ROM)

CONTROL UNIT (ROM)

I

TCM memory (ROM) is malfunctioning.

TCM (RAM)

CONTROL UNIT (RAM)

I

TCM memory (RAM) is malfunctioning.

SAT014K

SAT987J

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

AT-14

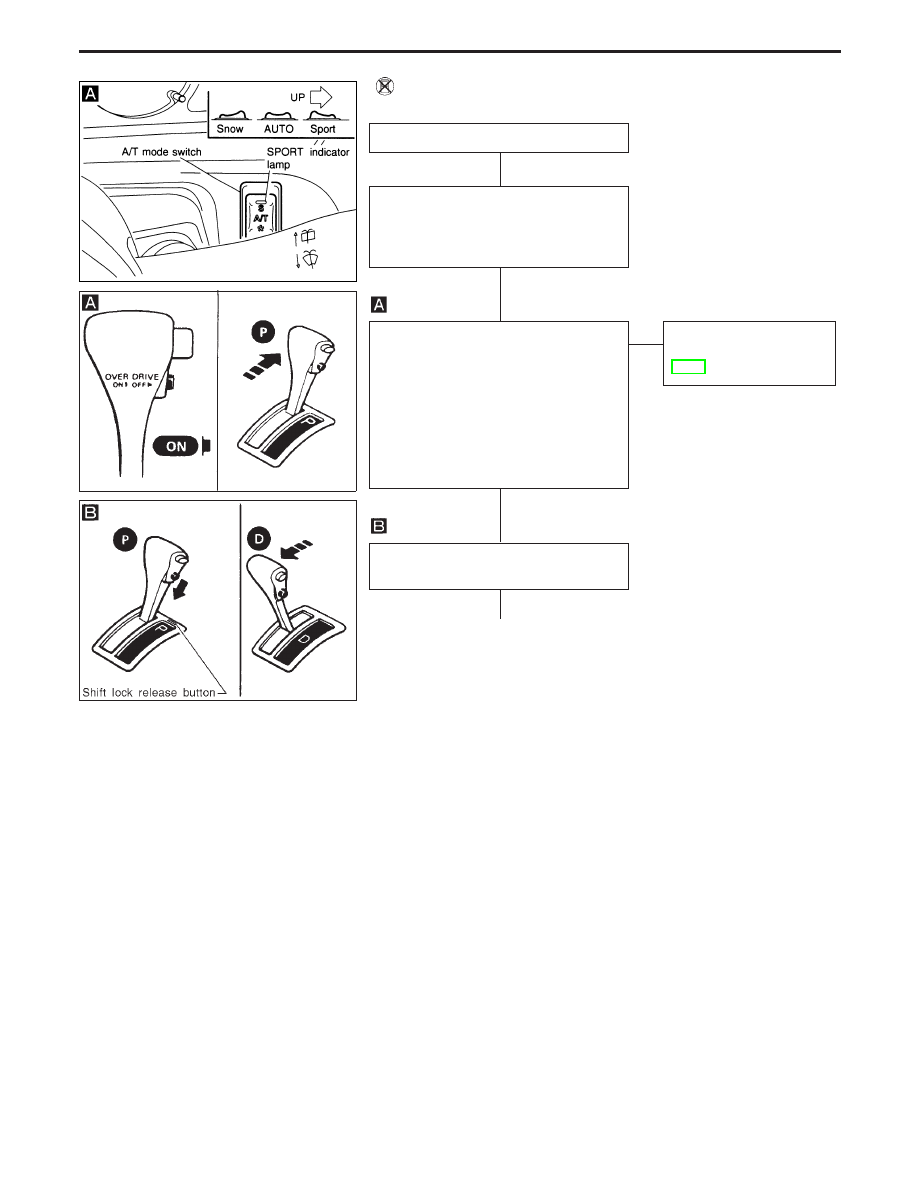

SELF-DIAGNOSTIC PROCEDURE (Without
CONSULT-II)

DIAGNOSIS START

1. Start engine and warm it up to normal

engine operating temperature.

2. Turn ignition switch to “OFF” position.

Wait at least 5 seconds.

1. Set A/T mode switch to “AUTO” posi-

tion.

2. Set overdrive control switch in “ON”

position.

3. Move selector lever to “P” position.
4. Turn ignition switch to “ON” position.

(Do not start engine.)

5. Does SPORT indicator lamp come on

for about 2 seconds?

Yes

E

No

Go to 1. SPORT Indicator
Lamp Does Not Come On,
AT-92.

1. Turn ignition switch to “ACC” position.
2. Move selector lever to “D” position.

q

A

NAT309

SAT879E

SAT244I

H

H

H

H

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

Self-diagnosis (Cont’d)

AT-15

q

A

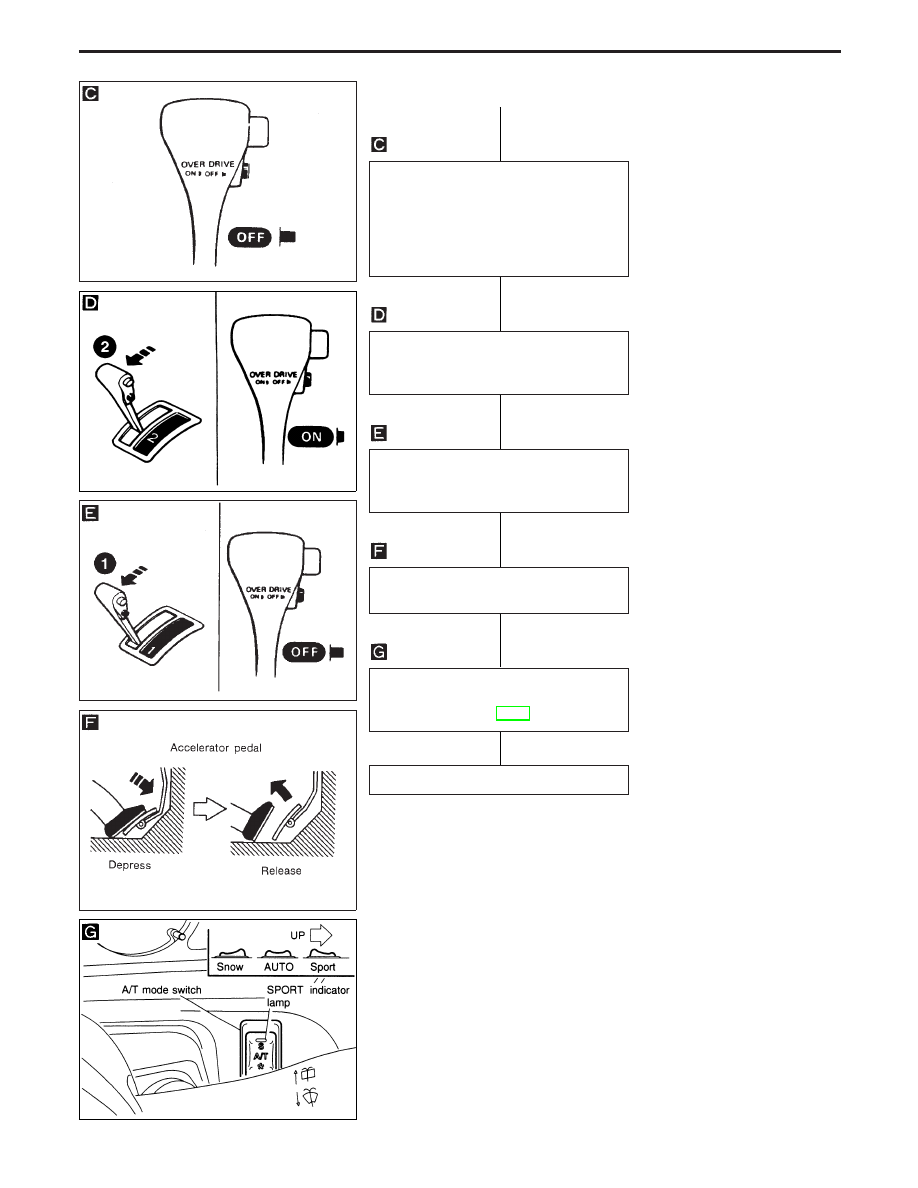

1. Set overdrive control switch in “OFF”

position.

2. Depress accelerator pedal fully and

release it.

3. Turn ignition switch “ON”.

(Do not start engine.)

1. Move selector lever to “2” position.
2. Set overdrive control switch in “ON”

position.

1. Move selector lever to “1” position.
2. Set overdrive control switch in “OFF”

position.

Depress accelerator pedal fully and
release it.

Check SPORT indicator lamp.
Refer to JUDGEMENT OF SELF-
DIAGNOSIS CODE, AT-17.

DIAGNOSIS END

SAT881E

FAT245I

SAT246I

SAT981F

NAT309

H

H

H

H

H

H

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

Self-diagnosis (Cont’d)
