PG

HARNESS

PG-59

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

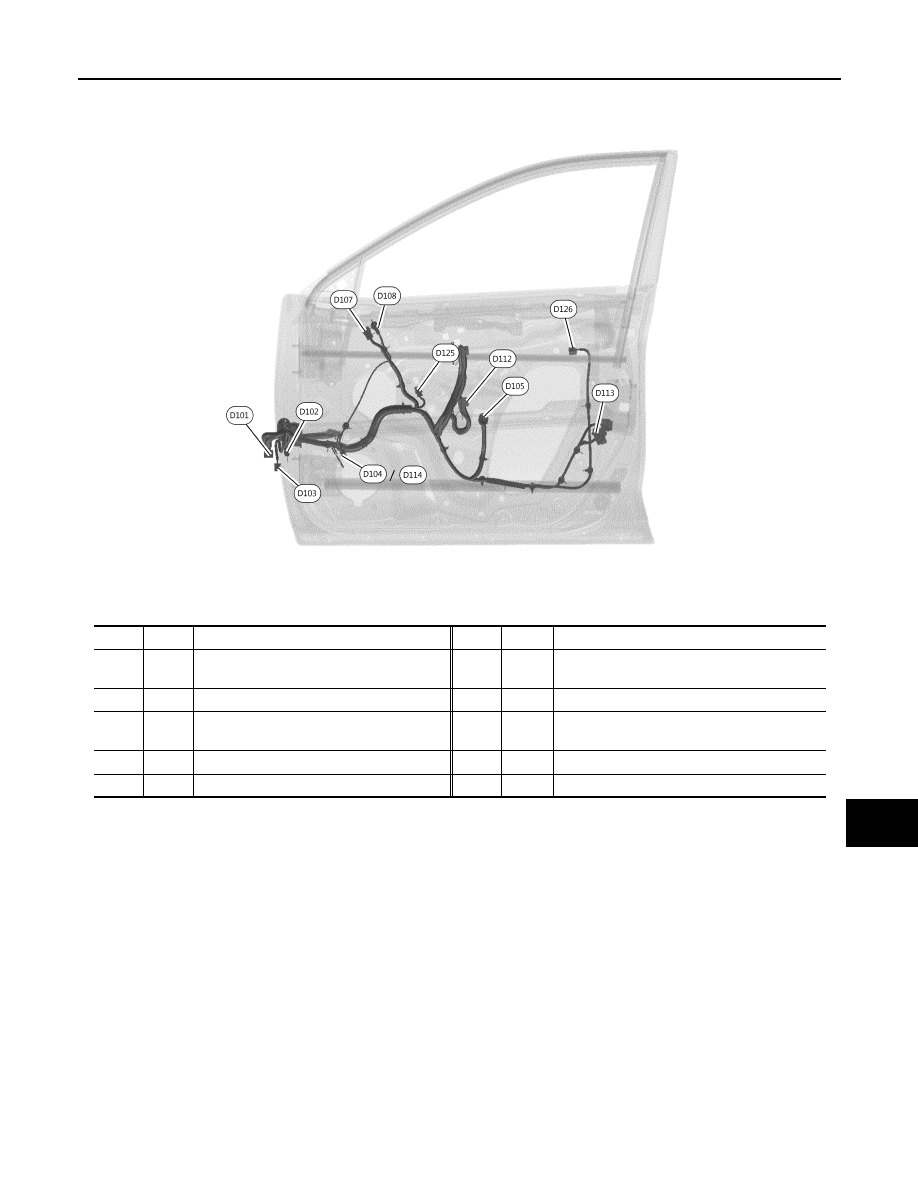

FRONT DOOR RH HARNESS

AAMIA0261ZZ

D101       W/24

:  To  M91

D108       W/4

:  Blind  spot  warning  indicator  RH

D102       W/16

:  To  M158

D112       W/12

: Power window and door lock/unlock switch
  RH

D103       Y/4

: To M159

D113       GR/6

: Front door lock actuator RH

D104       W/2

: Front door speaker RH (Without BOSE
  audio system)

D114       BR/2

: Front door speaker RH (With BOSE audio
  system)

D105       G/6

: Front power window motor  RH

D125       Y/2

: Front door satellite sensor RH

D107       W/16

:  Door  mirror  RH

D126       B/4

:  Front  outside  handle  assembly  RH

PG-60

< WIRING DIAGRAM >

HARNESS

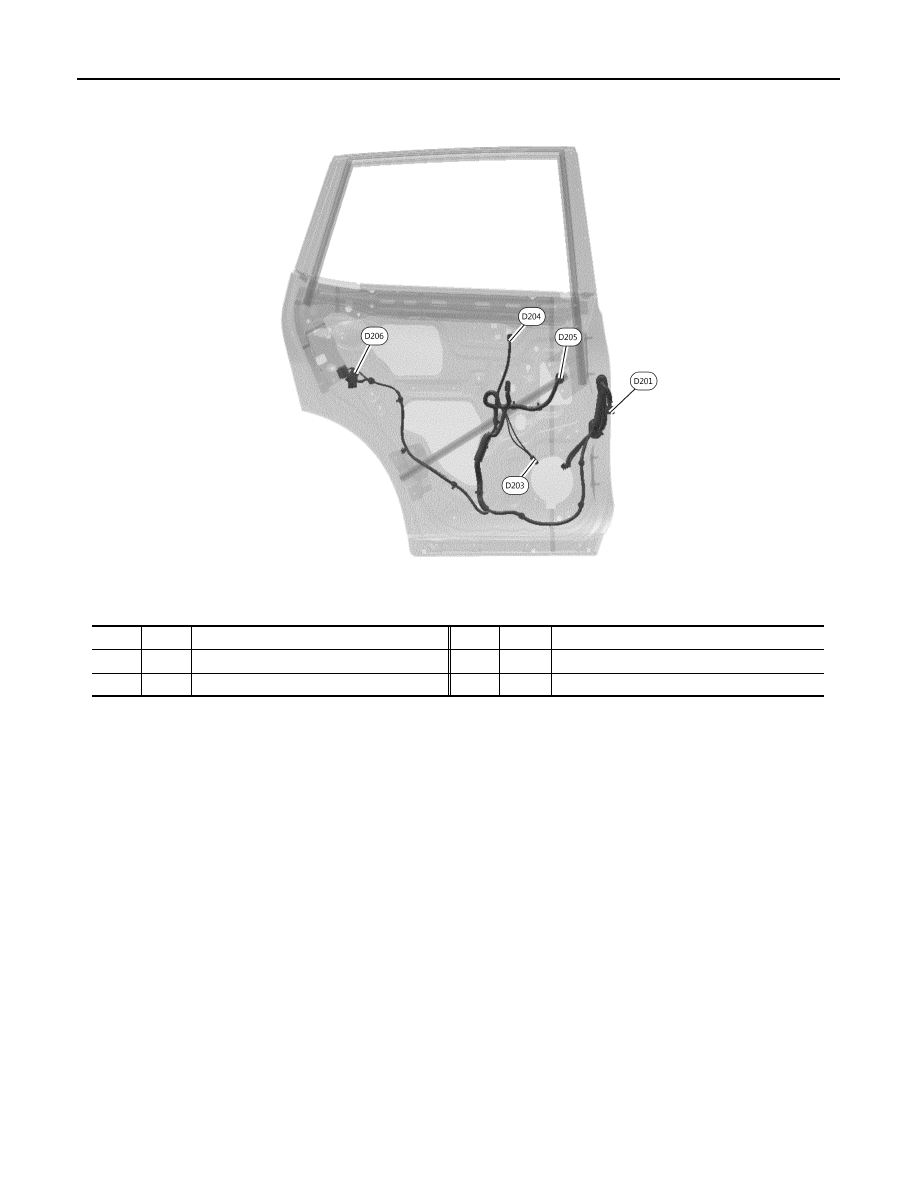

REAR DOOR LH HARNESS

AAMIA0262ZZ

D201       W/12

: To B51

D205       G/5

: Rear power window motor LH

D203       W/2

: Rear door speaker LH

D206       GR/6

: Rear door lock actuator LH

D204       W/8

:  Rear  power  window  switch  LH

PG

HARNESS

PG-61

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

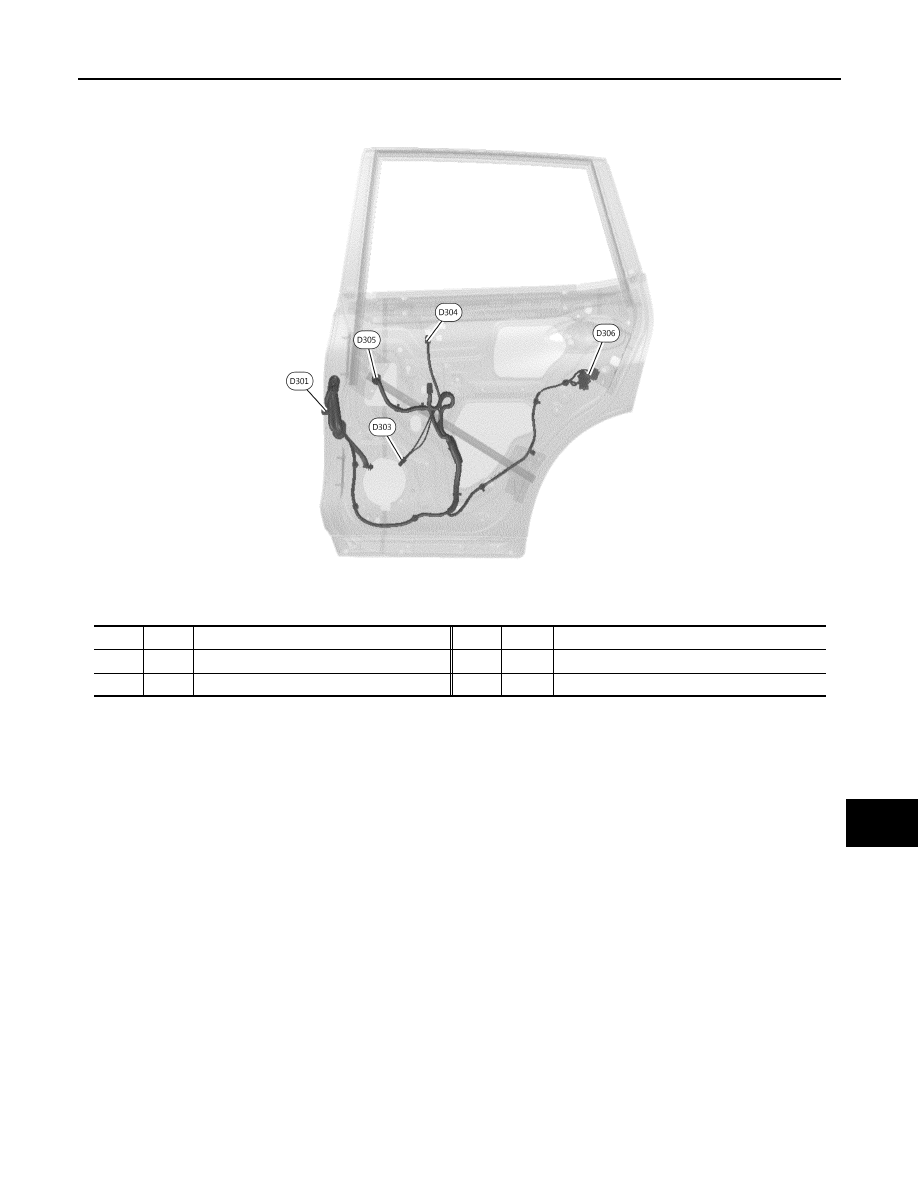

REAR DOOR RH HARNESS

AAMIA0263ZZ

D301       W/12

: To B101

D305       G/6

: Rear power window motor RH

D303       W/2

:  Rear  door  speaker  RH

D306       GR/6

:  Rear  door  lock  actuator  RH

D304       W/8

:  Rear  power  window  switch  RH

PG-62

< WIRING DIAGRAM >

HARNESS

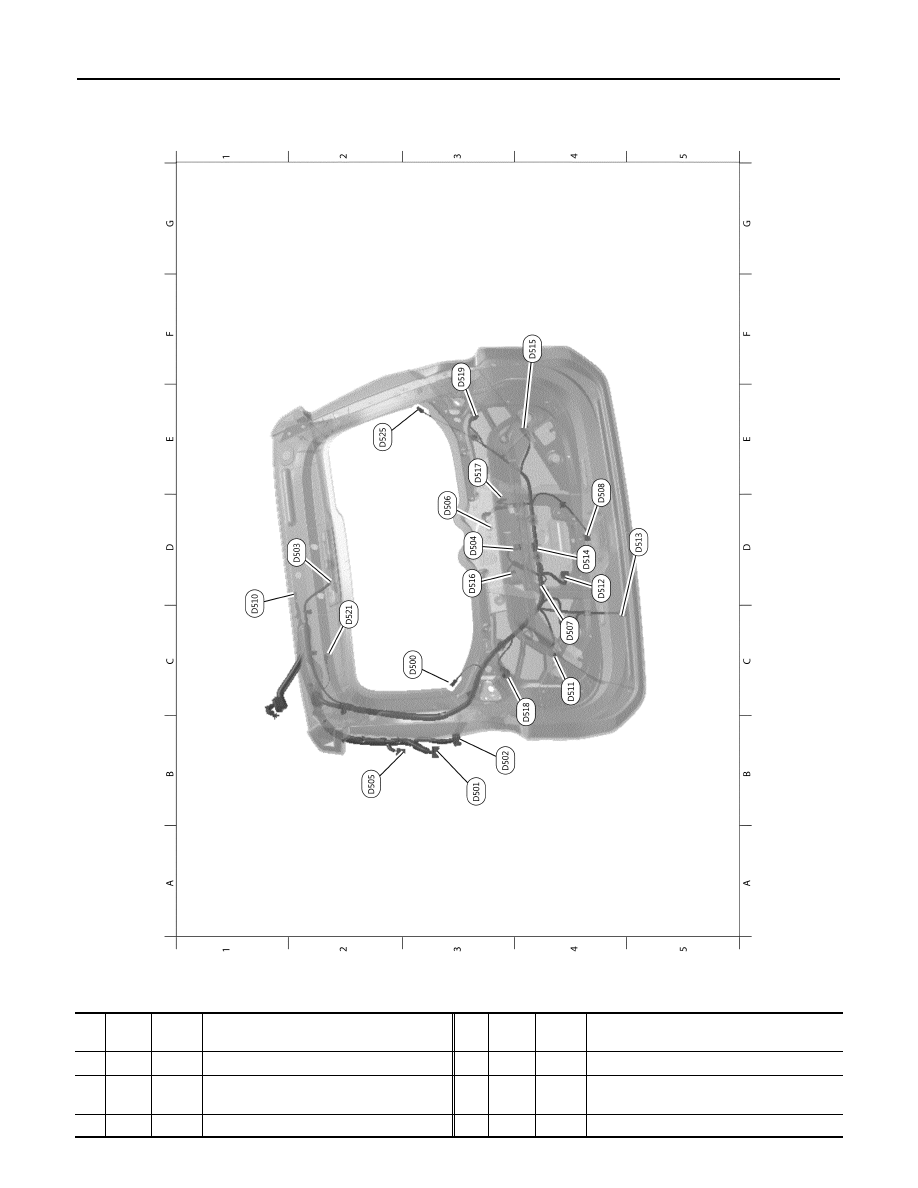

BACK DOOR HARNESS

AAMIA0264ZZ

C3 D500       B/1

:  Rear  window  defogger  condenser

D4

D512       W/8

: Back door lock assembly (With power back
  door system)

B3

D501       W/32

:  To  B46

D5

D513       GR/6

:  Automatic  back  door  close  switch

B3

D502       W/16

: To B47

D4

D514       W/8

: Rear view camera (With driver assistance
  system)

D2 D503       W/2

:  High-Mounted  stop  lamp

F4

D515       W/2

:  Touch  sensor  RH
