Nissan Rogue. Manual - part 972

PG

HARNESS

PG-51

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

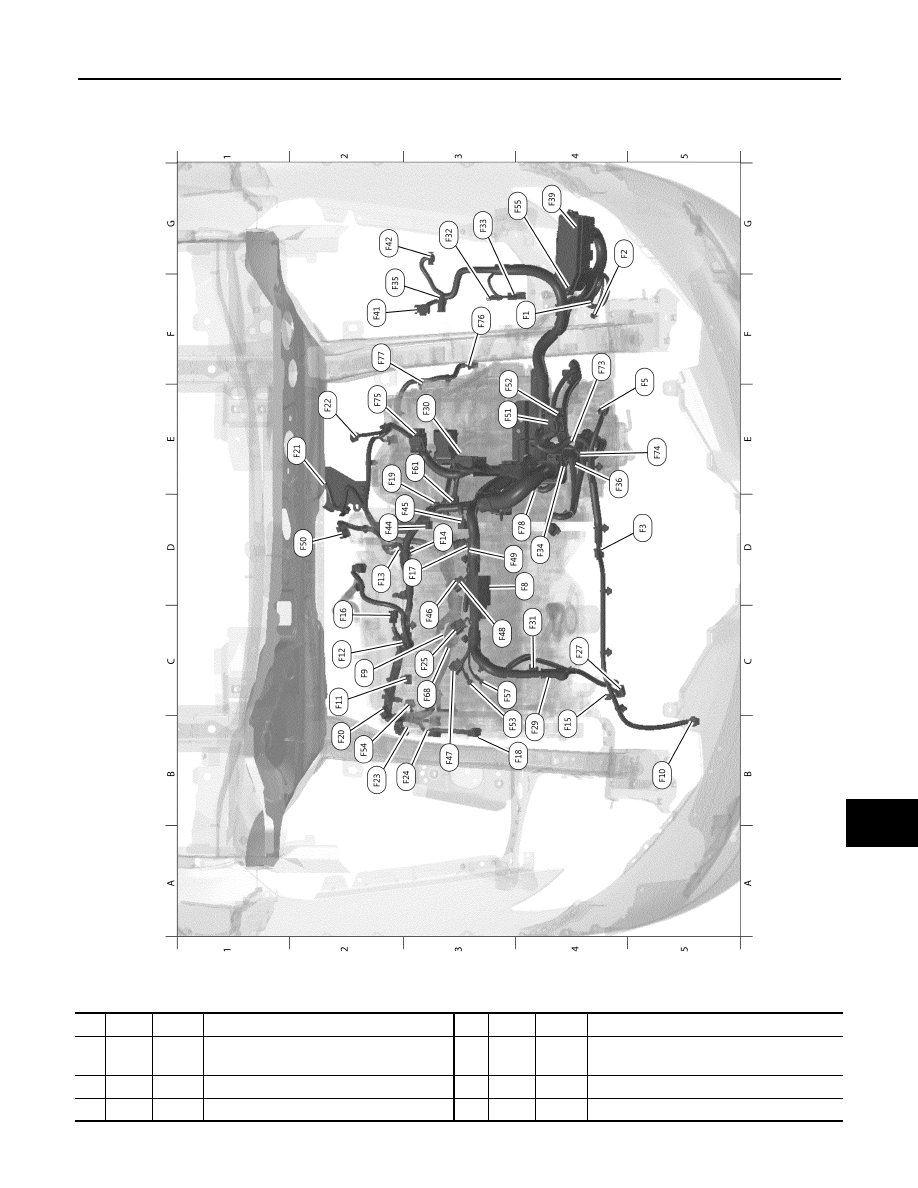

ENGINE CONTROL HARNESS

AAMIA0400ZZ

F4

F1          —

: Engine ground

D4

F34         —

: Starter motor

G4 F2          —

: Engine ground

F2

F35        W/16

: IPDM E/R (Intelligent power distribution
  module engine room)

D5 F3         GR/4

: Cooling fan motor-1

E4

F36         —

: Starter motor

F5

F5         GR/4

: Cooling fan motor-2

G4

F39         —

: Fusible link box (Battery)

PG-52

< WIRING DIAGRAM >

HARNESS

D4 F8         B/10

: Joint connector-F01

F2

F41        GR/6

: IPDM E/R (Intelligent power distribution
  module engine room)

C2 F9         GR/2

: Knock sensor

G2

F42        B/24

: IPDM E/R (Intelligent power distribution
  module engine room)

B5

F10        B/3

:  Refrigerant  pressure  sensor

D2

F44        B/3

:  Camshaft  position  sensor

C2 F11        GR/2

:  Fuel  injector  no.1

D3

F45        B/3

: Exhaust valve timing control position sen-
sor

C2 F12        GR/2

:  Fuel  injector  no.2

C3

F46        GR/3

:  Ignition  coil  no.2  (With  power  transistor)

D2 F13        GR/2

:  Fuel  injector  no.4

B3

F47        GR/3

:  Ignition  coil  no.2  (With  power  transistor)

D3 F14        GR/2

:  Fuel  injector  no.3

C3

F48        GR/3

:  Ignition  coil  no.2  (With  power  transistor)

B4

F15        GR/2

: A/C compressor (Electrical control
  valve)

D3

F49        GR/3

:  Ignition  coil  no.2  (With  power  transistor)

C2 F16        L/2

: EVAP canister purge volume control
  solenoid valve

D2

F50        B/6

:  Electric  throttle  control  actuator

D3 F17        B/3

:  Crankshaft  position  sensor

E3

F51        B/48

:  ECM

B4

F18        GR/4

:  Air  fuel  ratio  (A/F)  sensor  1

F3

F52        BR/48

:  ECM

E2

F19        B/2

:  Intake  manifold  runner  control  valve

B3

F53          —

:  Engine  ground

B2

F20        B/3

: Intake manifold runner control valve
  position sensor

B2

F54        B/3

:  Engine  oil  pressure  sensor

E2

F21        B/4

:  Heated  oxygen  sensor  2

G4

F55        L/4

:  Starter  cut  relay

E2

F22        B/4

:  Mass  air  flow  sensor

C3

F57          —

:  Engine  ground

B2

F23        GR/2

: Intake valve intermediate lock  timing con-
trol solenoid valve

E3

F61        GR/2

:  Engine  coolant  temperature  sensor

B3

F24        GR/2

: Exhaust valve timing control solenoid
  valve

C3

F68        GR/2

:  Engine  oil  temperature  sensor

C3 F25        GR/2

: Intake valve timing control solenoid
  valve

F4

F73        B/3

:  Input  speed  sensor

C4 F27        B/2

:  A/C  compressor  (Magnet  clutch)

E5

F74        GR/22

:  CVT  unit

B4

F29         —

: Generator

E2

F75        B/48

: TCM (Transmission control module)

E3

F30        B/1

:  Fusible  link  box  (Battery)

F3

F76        B/3

:  Primary  speed  sensor

C4 F31        B/2

:  Generator

F2

F77        B/3

:  Output  speed  sensor

G3 F32        W/2

: To E2

D4

F78        B/10

: Transmission range switch

G3 F33        BR/16

: To E19

PG

HARNESS

PG-53

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

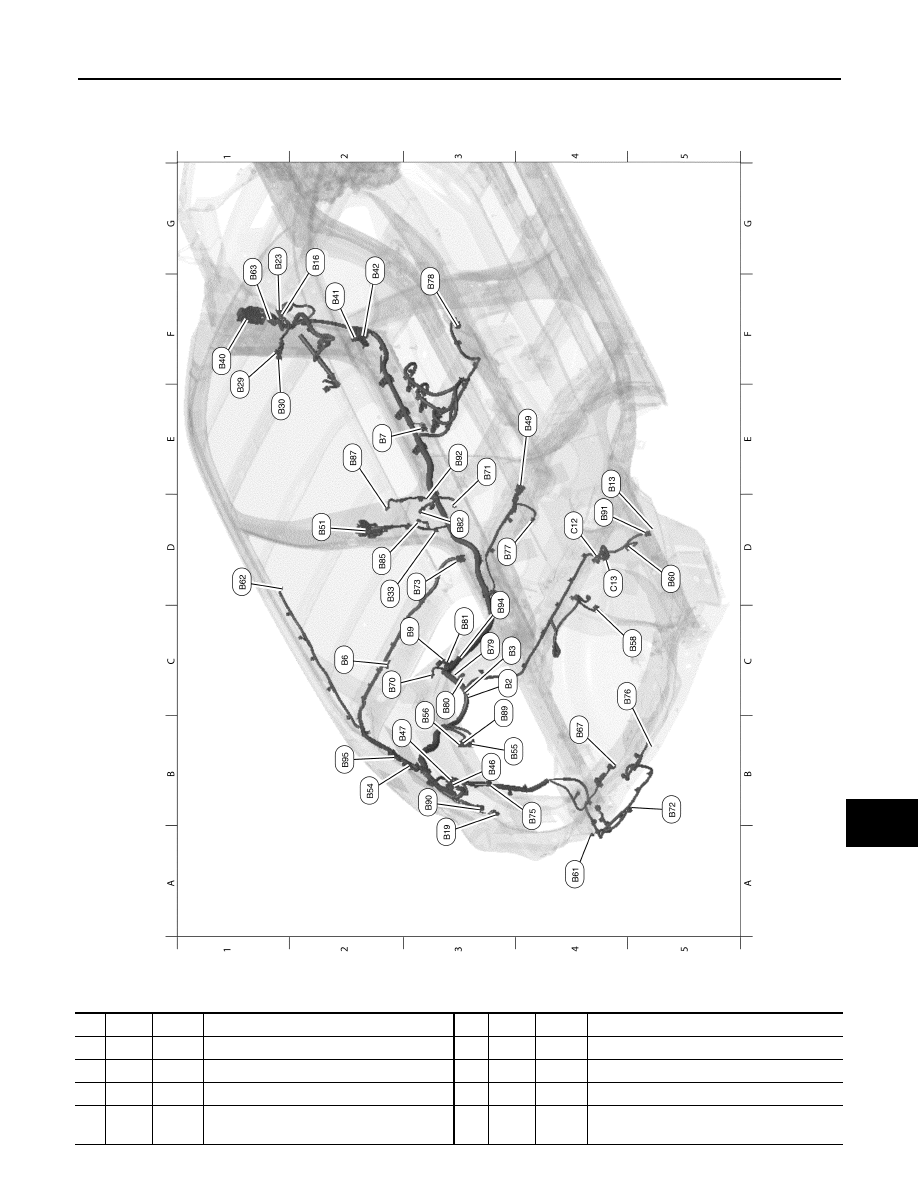

BODY HARNESS

AAMIA0420ZZ

C3 B2          W/4

:  Joint  connector-B27

G1

B63        GR/24

:  Joint  connector-B01

C3 B3          W/4

: Joint connector-B03

B4

B67        W/12

: Rear view camera washer control unit

C2 B6          B/1

: Rear window defogger condenser

C2

B70        W/4

: Rear door switch LH

E2

B7            —

:  Body  ground

E3

B71        W/4

:  Front  door  switch  LH

C3 B9         O/2

: Front LH seat belt pre-tensioner (Lap
  belt)

B5

B72        B/2

: Rear view camera air  pump motor

PG-54

< WIRING DIAGRAM >

HARNESS

E4

B13        B/2

:  To  C13

D3

B73        W/8

:  Power  back  door  spindle  unit  RH

G2 B16        G/40

:  BCM  (Body  control  module)

B4

B75        W/16

:  AWD  control  unit

A3

B19          —

:  Body  ground

C5

B76        GR/2

:  Outside  key  antenna  (Rear  bumper)

G1 B23        GR/16 :  BCM  (Body  control  module)

D3

B77        GR/2

:  Inside  key  antenna  (Console)

E1

B29        W/6

:  Fuse  block  (J/B)

F3

B78        Y/22

:  Air  bag  diagnosis  sensor  unit

E1

B30        W/8

:  Fuse  block  (J/B)

C3

B79        W/4

:  Joint  connector-B26

D2 B33          —

:  Body  ground

C3

B80        Y/2

:  Rear  side  satellite  sensor  LH

F1

B40

GR/
100

: To E34

C3

B81        Y/2

: Front side air bag satellite sensor LH

F2

B41        W/32

:  To  M69

D3

B82        Y/2

:  Front  LH  side  air  bag  module

G2 B42        W/16

: To M74

D2

B85        Y/2

: Front LH seat belt pre-tensioner
  (Shoulder belt)

B3

B46        W/32

:  To  D501

E2

B87        W/4

:  Seat  belt  buckle  switch  (Driver  seat)

B2

B47        W/16

:  To  D502

C3

B89        W/4

:  Joint  connector-B25

E4

B49        W/12

:  To  B140

B3

B90        W/4

:  Rear  combination  lamp  LH

D2 B51        W/12

:  To  D201

D4

B91        B/3

:  Rear  height  sensor

B2

B54        W/2

: To D505

E3

B92        W/6

: To B202

B3

B55        B/24

:  Automatic  back  door  control  module

D3

B94        W/4

:  Joint  connector-B24

C3 B56        GR/14 :  Automatic  back  door  control  module

B2

B95        W/8

:  Spindle  unit  LH

C5 B58        B/2

:  Rear  wheel  sensor  LH

Chassis  Harness

D5 B60        B/2

:  Rear  wheel  sensor  RH

D4

C12        GR/2

:  AWD  solenoid

A4

B61        BR/2

:  Automatic  back  door  warning  buzzer

D4

C13        B/2

:  To  B13

D1 B62        Y/2

:  LH  side  curtain  air  bag  module
