Nissan Rogue. Manual - part 973

PG

HARNESS

PG-55

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

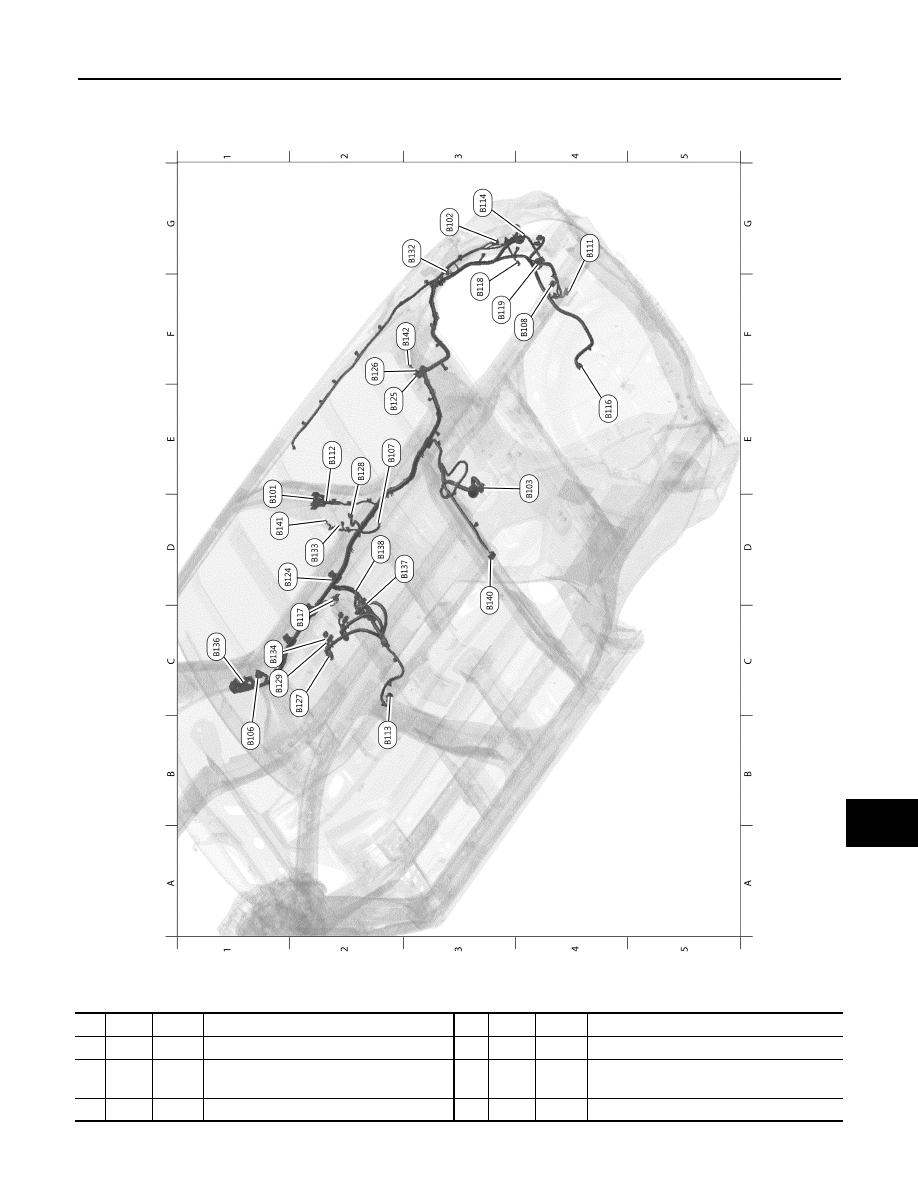

BODY NO. 2  HARNESS

AAMIA0266ZZ

E1

B101       W/12

:  To  D301

E2

B125       W/4

:  Joint  connector-B30

G3 B102       W/4

: Rear combination lamp RH

F2

B126       Y/2

: Rear side satellite sensor RH

E4

B103       GR/6

: Fuel level sensor unit and fuel pump
  (Main)

C2

B127       W/4

:  To  B350

B1

B106       W/6

: To M8

E2

B128       Y/2

: Front side air bag satellite sensor RH

PG-56

< WIRING DIAGRAM >

HARNESS

E2

B107       O/2

: Front RH seat belt pre-tensioner (Lap
  belt)

C1

B129       Y/2

: Front RH side air bag moudle

F4

B108       B/2

:  EVAP  canister  vent  control  valve

G3

B132         —

:  Body  ground

G4 B111       GR/3

:  EVAP  control  system  pressure  sensor

D2

B133       Y/2

: Front RH seat belt pre-tensioner
  (Shoulder belt)

E2

B112         —

:  Body  ground

C1

B134       W/6

:  To  B300

B2

B113       Y/22

:  Air  bag  diagnosis  sensor  unit

C1

B136       SMJ

:  To  M36

G3 B114       B/3

: Rear cargo power socket

D3

B137       BR/14

:  BOSE  speaker  amp.

E4

B116       GR/6

:  Subwoofer

D2

B138       BR/23

:  BOSE  speaker  amp.

C2 B117         —

:  Body  ground

D3

B140       W/12

:  To  B49

F3

B118       W/2

: Luggage room lamp

D1

B141       W/4

: Front door switch RH

F3

B119       Y/2

: RH side curtain air bag module

F3

B142       W/4

: Rear door switch RH

D1 B124       W/4

:  Joint  connector-B29

PG

HARNESS

PG-57

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

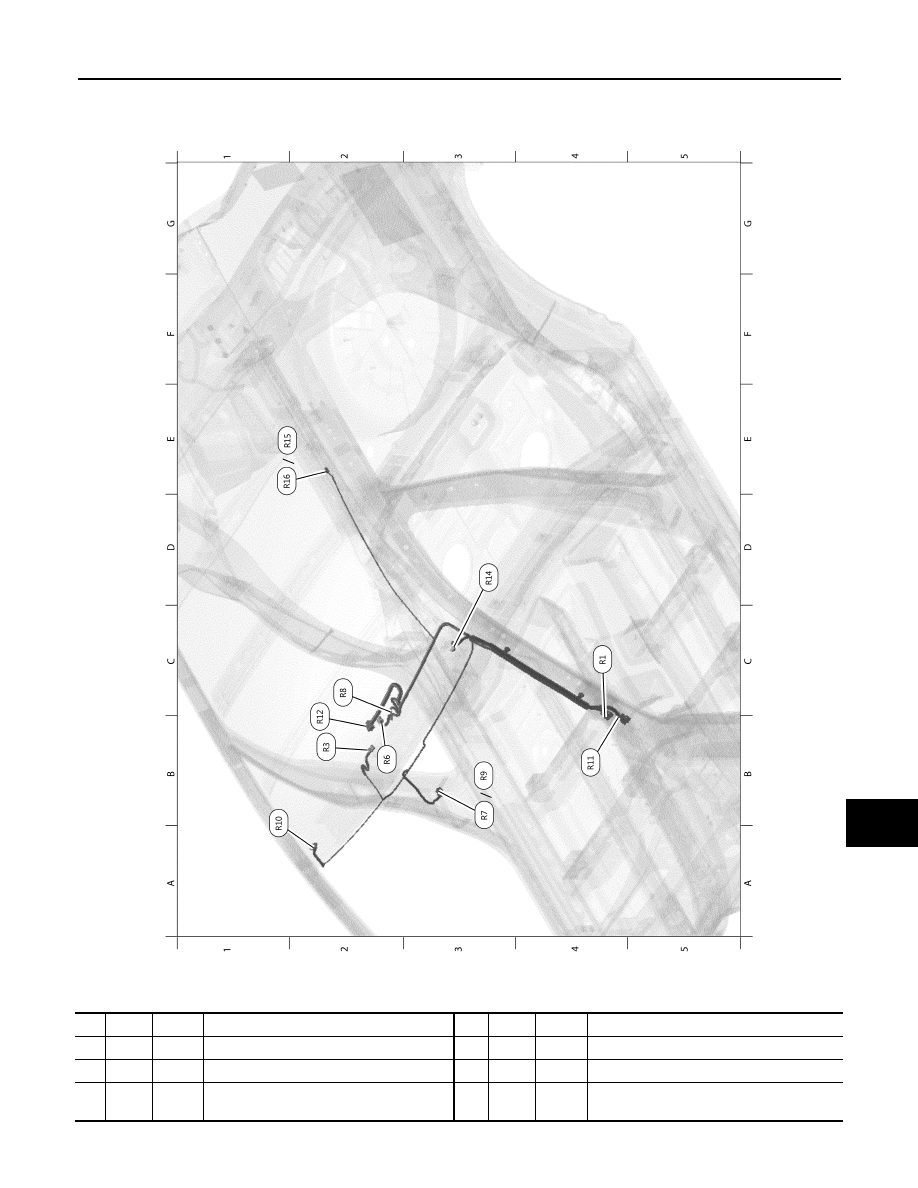

ROOM LAMP HARNESS

AAMIA0259ZZ

C4 R1         W/8

:  To M21

B1

R10        W/2

: Vanity lamp RH

B2

R3         W/12

:  Moonroof  switch

B4

R11        W/24

:  To  M156

B2

R6         W/8

:  Map lamp

C2

R12        W/12

: To R13

B3

R7         B/10

: Auto anti-dazzling inside mirror (With
  homelink universal transceiver)

D3

R14        W/2

:  Vanity  lamp  LH

PG-58

< WIRING DIAGRAM >

HARNESS

FRONT DOOR LH HARNESS

C2 R8         W/6

: Microphone

E1

R15        W/3

: Room lamp

B3

R9         B/7

: Auto anti-dazzling inside mirror
  (Without universal transceiver)

E1

R16        W/4

:  Personal  lamp  2nd  row

AAMIA0260ZZ

D2         W/16

: To M167

D10        G/6

: Front power window motor LH

D3         W/24

: To M168

D11        B/4

: Front outside handle assembly LH

D5         W/4

: Blind spot warning indicator LH

D12        Y/2

: Front door satellite sensor LH

D6         W/16

: Main power window and door lock/unlock
  switch

D13        Y/4

: To M169

D7         W/2

: Front door speaker LH (Without BOSE
  audio system)

D14        W/16

:  Door  mirror  LH

D8         W/3

: Main power window and door lock/unlock
  switch

D23        GR/6

:  Front  door  lock  assembly  LH

D9         BR/2

: Front door speaker LH (With BOSE audio
  system)

D27        B/16

: Door mirror remote control switch
