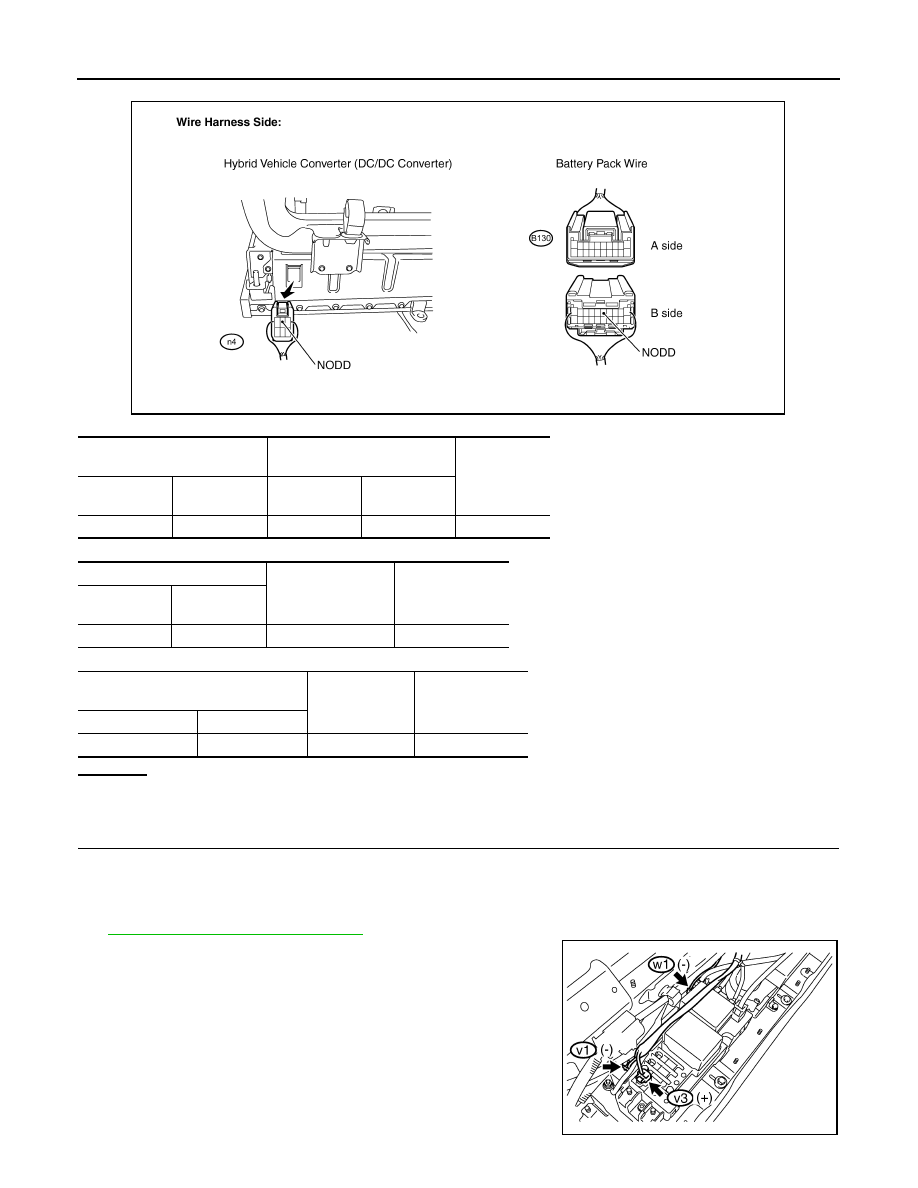

P3004-800, P3004-801 HBC-537 < COMPONENT DIAGNOSIS > D E F G H I J K L M A B HBC N O P 5. Measure the resistance according to the value(s) in the table below. OK or NG OK >> GO TO 7. NG >> Replace frame wire. 7. CHECK CONNECTOR CONNECTION CONDITION (BATTERY PACK WIRE CONNECTOR) HBC-140, "Diagnosis Procedure" OK or NG OK >> GO TO 8. NG >> Connect securely. 8. CHECK HARNESS AND CONNECTOR 1. Turn ignition switch OFF. 2. Disconnect the B130 battery pack wire connector (1) (See 97, "Removal and Installation" 3. Measure the resistance according to the value(s) in the table below. OK or NG OK >> GO TO 9. NG >> GO TO 13. 9. CHECK CONNECTOR CONNECTION CONDITION (HYBRID VEHICLE CONVERTER CONNECTOR) HBC-140, "Diagnosis Procedure" OK or NG OK >> GO TO 10. NG >> Connect securely. 10. CHECK HARNESS AND CONNECTOR (HYBRID VEHICLE CONVERTER - BATTERY PACK WIRE CONNECTOR) CAUTION: Be sure to wear insulated gloves. 1. Check that the service plug grip is not installed. 2. Disconnect the n4 hybrid vehicle converter (DC/DC converter) connector (See ). Frame wire (HV relay side) Frame wire (HV relay side) Resistance Harness connector Terminal Harness connector Terminal E308 21 (High volt- age +) E309 22 (High volt- age –) 10 k Ω or high- er JMCIA0194GB AWCIA0020ZZ Battery pack wire connector Ground Resistance Harness connector Terminal B130 6 (NODD) Ground 120 to 140 k Ω JMCIA0177GB |
