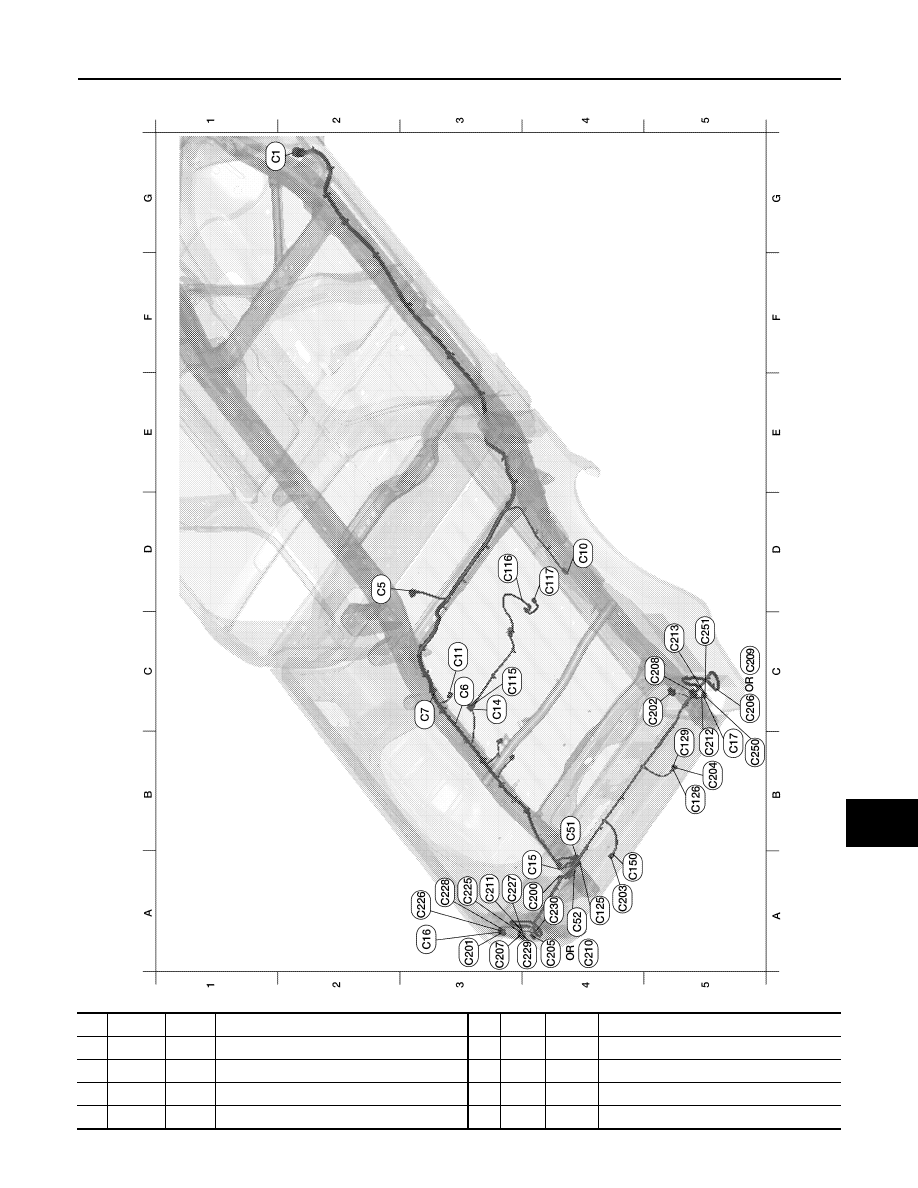

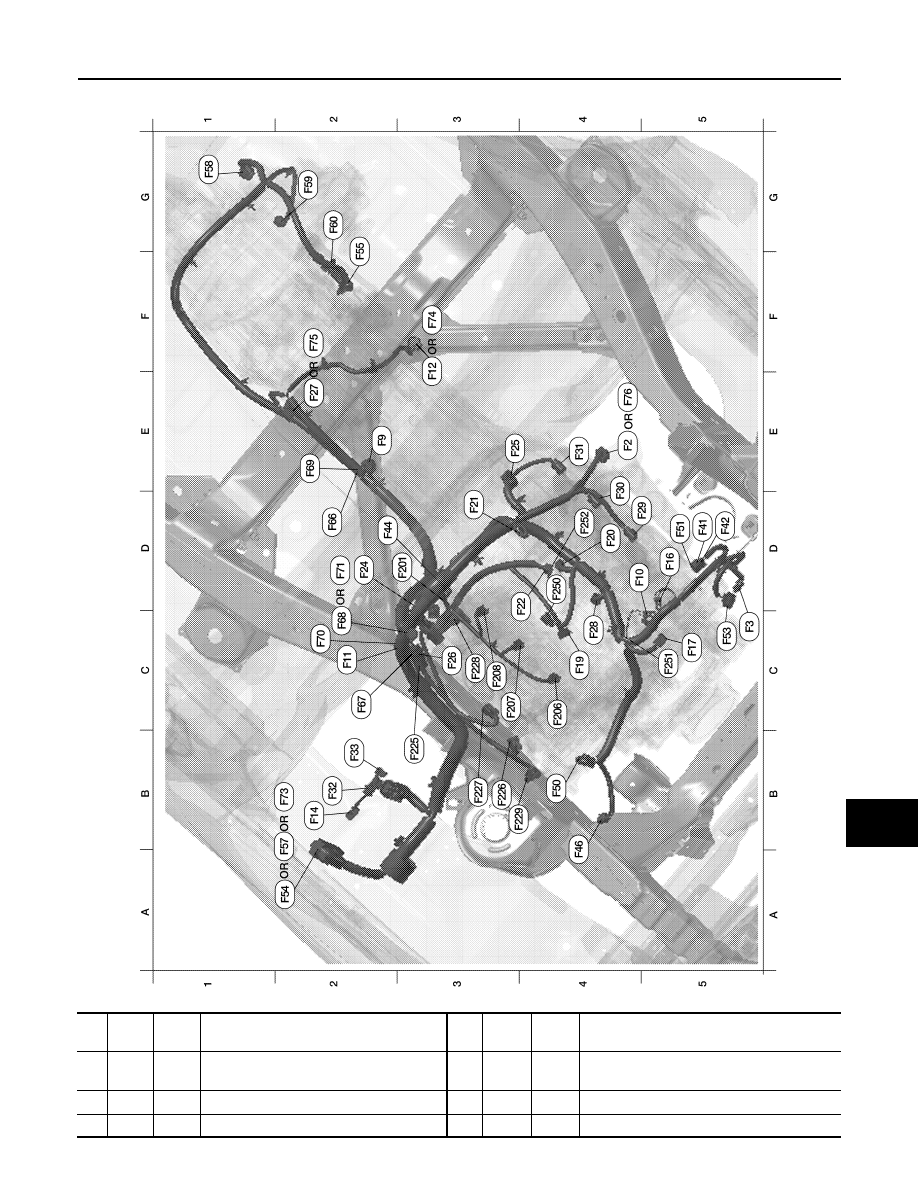

PG-52 < WIRING DIAGRAM > HARNESS E2 F8 GR/3 : Ignition coil No. 4 (with power transistor) E5 F53 B/6 : Mass air flow sensor C2 F9 G/10 : A/T assembly B4 F56 BR/ : ECM (with QR25DE) E4 F10 — : Engine ground E5 F61 G/2 : Intake valve timing control solenoid valve E3 F11 B/3 : Crankshaft position sensor (POS) F3 F65 GR/4 : Air fuel ratio (A/F) sensor 1 D2 F13 G/4 : Heated oxygen sensor 2 C1 F66 B/2 : Park/neutral position (PNP) switch B4 F14 W/24 : To E5 B1 F69 W/2 : Back-up lamp switch E3 F15 GR/2 : EVAP canister purge volume control Injector sub-harness E4 F16 — : Engine ground D4 F202 GR/2 : Fuel injector No. 1 E3 F18 B/2 : Knock sensor D3 F203 GR/2 : Fuel injector No. 2 D3 F21 W/2 : Condenser-1 D3 F204 GR/2 : Fuel injector No. 3 D2 F23 B/3 : Camshaft position sensor (PHASE) D3 F205 GR/2 : Fuel injector No. 4 D2 F24 GR/2 : Engine coolant temperature sensor D4 F210 B/6 : To F45 B4 F32 W/16 : To E2 |
