PG-44

< WIRING DIAGRAM >

HARNESS

E2

M62

B/2

: Front blower motor

Console sub-harness

D4 M63

W/6

: To M204

E5

M204

W/6

: To M63

D2 M64

G/5

: Audio unit (with display audio without
  amplifier)

E4

M205

L/7

: To M169

C2 M65

W/32

: Audio unit (with display audio with
  amplifier)

F5

M207

B/3

: Console power socket

C2 M66

G/5

: Audio unit (with display audio with
  amplifier)

D3 M214

L/5

: USB interface

B4

M70

W/26

: Differential lock control unit

D3 M215

W/4

: Aux in jack

PG

HARNESS

PG-45

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

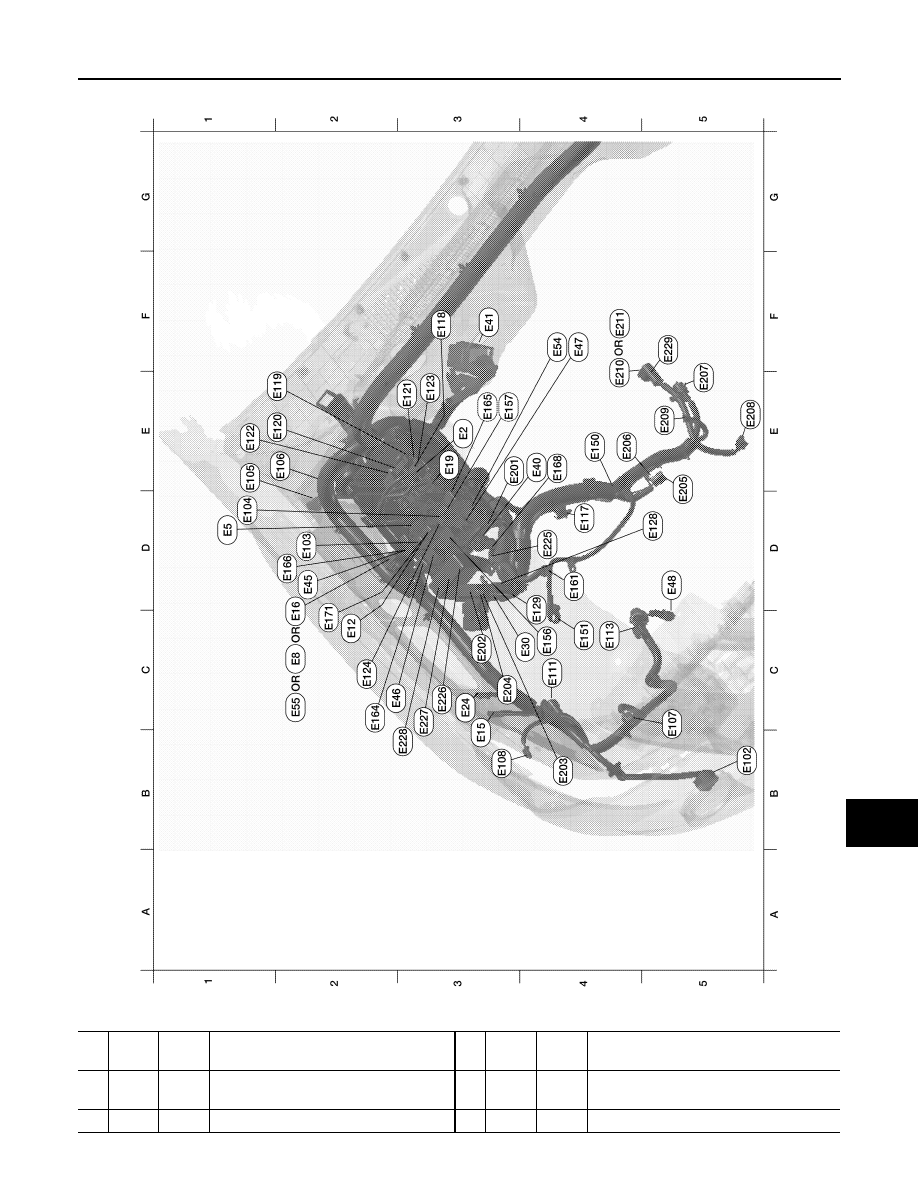

ENGINE ROOM HARNESS (RH VIEW)

Refer to "ENGINE ROOM HARNESS (LH VIEW)" for continuation of engine room harness.

ABMIA4375GB

E3

E2

W/16

: To F32

E3

E123

BR/8

: IPDM E/R (intelligent power distribution
  module engine room)

D1 E5

W/24

: To F14

C2 E124

B/6

: IPDM E/R (intelligent power distribution
  module engine room)

C2 E8

B/40

: ECM (with VQ40DE for Mexico)

D5 E128

GR/2

: Fusible link box (battery)

PG-46

< WIRING DIAGRAM >

HARNESS

C2 E12

L/4

: Stop lamp relay

D4 E129

B/2

: Fusible link box (battery)

B3

E15

—

: Body ground

E4

E150

—

: Battery ground

D2 E16

B/32

: ECM (with QR25DE)

C4 E151

—

: Negative battery cable

E3

E19

W/16

: To F33

C4 E156

 L/4

: Transfer shut off relay 1

C3 E24

—

: Body ground

E3

E157

L/4

: Transfer shut off relay 2

C3 E30

—

: Fusible link box (battery)

D4 E161

B/3

: Battery current sensor

E4

E40

GR/9

: To E201

C2 E164

L/4

: Trailer turn relay LH

F3

E41

SMJ

: To C1

E3

E165

L/4

: Trailer turn relay RH

D2 E45

BR/6

: Back-up lamp relay (with A/T)

D2 E166

BR/6

: Clutch interlock cancel relay 2

C3 E46

B/5

: Transfer shift high relay

E4

E168

W/12

: To E225

F4

E47

B/5

: Transfer shift low relay

C2 E171

B/5

: Clutch interlock cancel relay 1

D5 E48

B/3

: Refrigerant pressure sensor

Generator sub-harness

F4

E54

BR/6

: Front blower motor relay

E3

E201

GR/9

: To E40

C2 E55

GR/32 : ECM (with VQ40DE except for Mexico)

C3 E202

—

: Fusible link box (battery)

B5

E102

B/2

: Front fog lamp RH

B4

E203

—

: Body ground

D2 E103

B/5

: Daytime light relay 1

C3 E204

—

: Fusible link box (battery)

D1 E104

L/4

: Daytime light relay 2

E5

E205

B/3

: Generator

E1

E105

B/2

: Front washer motor

E4

E206

—

: Generator

E2

E106

BR/2

: Washer fluid level switch

F5

E207

GR/1

: Starter motor (with VQ40DE)

C5 E107

B/3

: Front combination lamp RH

E5

E208

GR/1

: Oil pressure switch (with VQ40DE)

B3

E108

GR/2

: Front combination lamp RH

E5

E209

—

: Generator

C4 E111

GR/3

: Front combination lamp RH

E4

E210

—

: Starter motor

C4 E113

GR/4

: Cooling fan motor (with VQ40DE)

F4

E211

GR/1

: Starter motor (with QR25DE)

D4 E117

GR/2

: Front wheel sensor RH

Trailer tow harness

F3

E118

B/2

: IPDM E/R (intelligent power distribution
  module engine room)

D4 E225

W/12

: To E168

E1

E119

W/16

: IPDM E/R (intelligent power distribution
  module engine room)

C3 E226

L/4

: Back-up lamp relay (with M/T)

E1

E120

W/6

: IPDM E/R (intelligent power distribution
  module engine room)

C3 E227

L/4

: Trailer tow relay 1

E3

E121

BR/12

: IPDM E/R (intelligent power distribution
  module engine room)

B3

E228

BR/6

: Trailer tow relay 2

E1

E122

W/12

: IPDM E/R (intelligent power distribution
  module engine room)

F5

E229

GR/2

: Engine oil temperature sensor

PG

HARNESS

PG-47

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

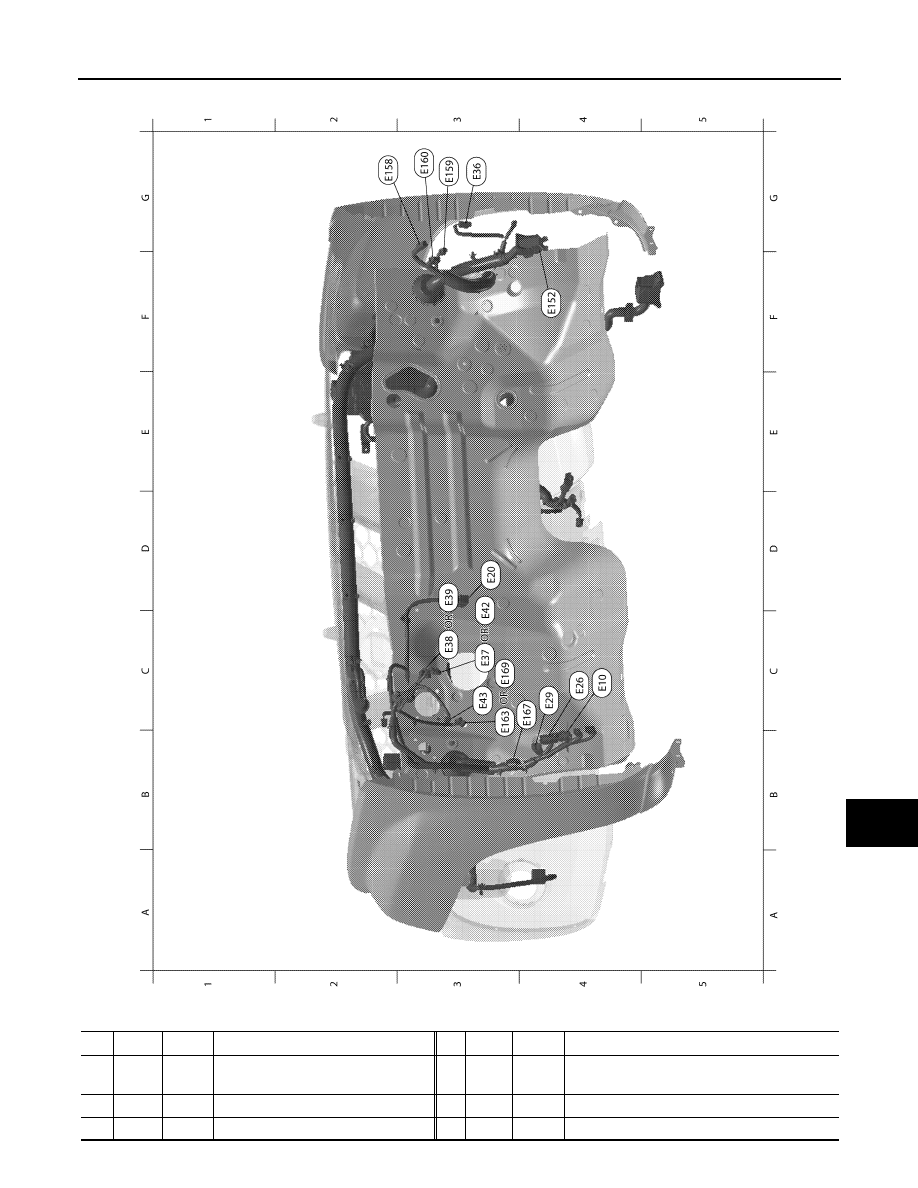

ENGINE ROOM HARNESS (PASSENGER COMPARTMENT)

Refer to "ENGINE ROOM HARNESS (LH VIEW)" for continuation of engine room harness.

ABMIA0398GB

C4

E10

W/6

: To M6

C3 E43

L/2

: Clutch pedal position switch

D3

E20

B/6

: Accelerator pedal position (APP)
  sensor

F4

E152

SMJ

: To M31

C4

E26

W/16

: To M91

G2 E158

B/1

: Fuse block (J/B)

C4

E29

Y/4

: To M10

G3 E159

B/2

: Fuse block (J/B)
