PG-40

< WIRING DIAGRAM >

HARNESS

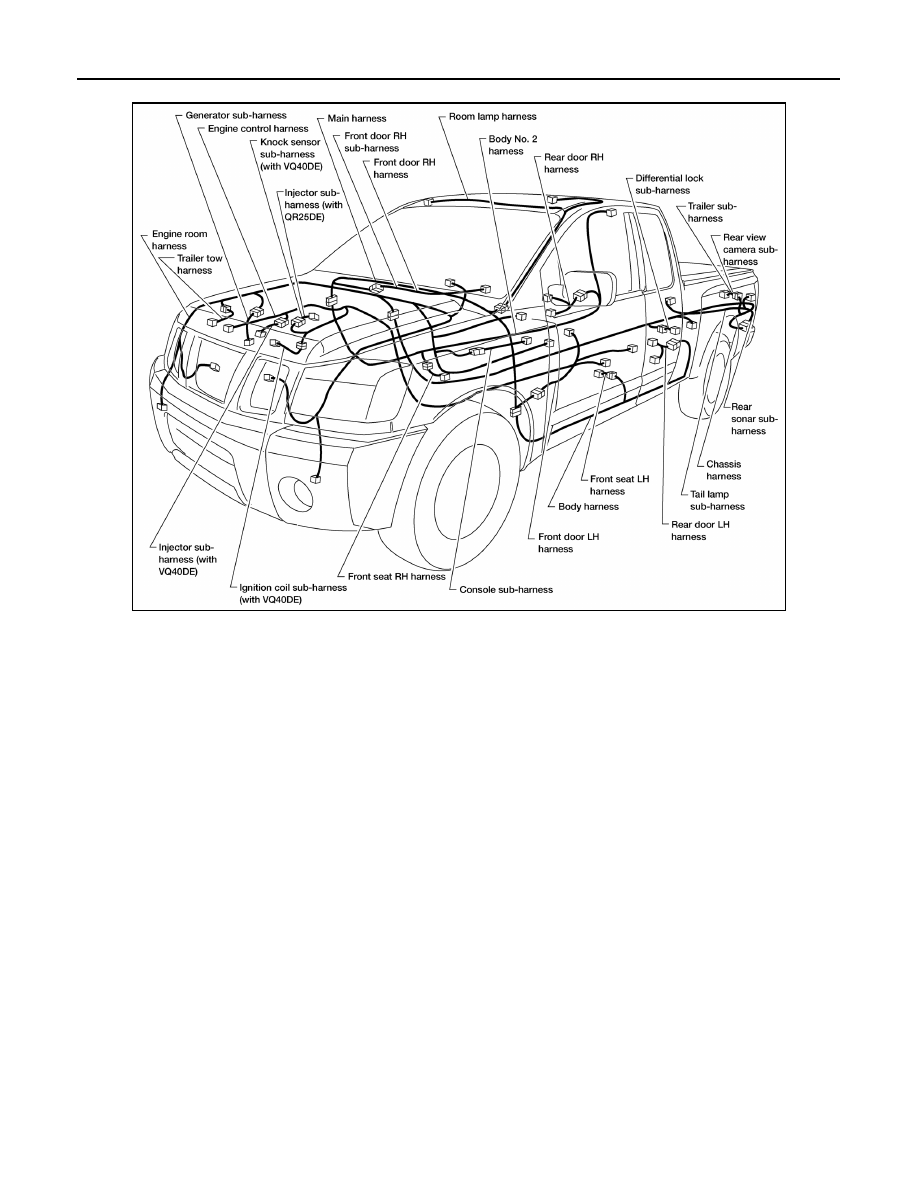

OUTLINE (KING CAB MODELS)

ABMIA4372GB

PG

HARNESS

PG-41

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

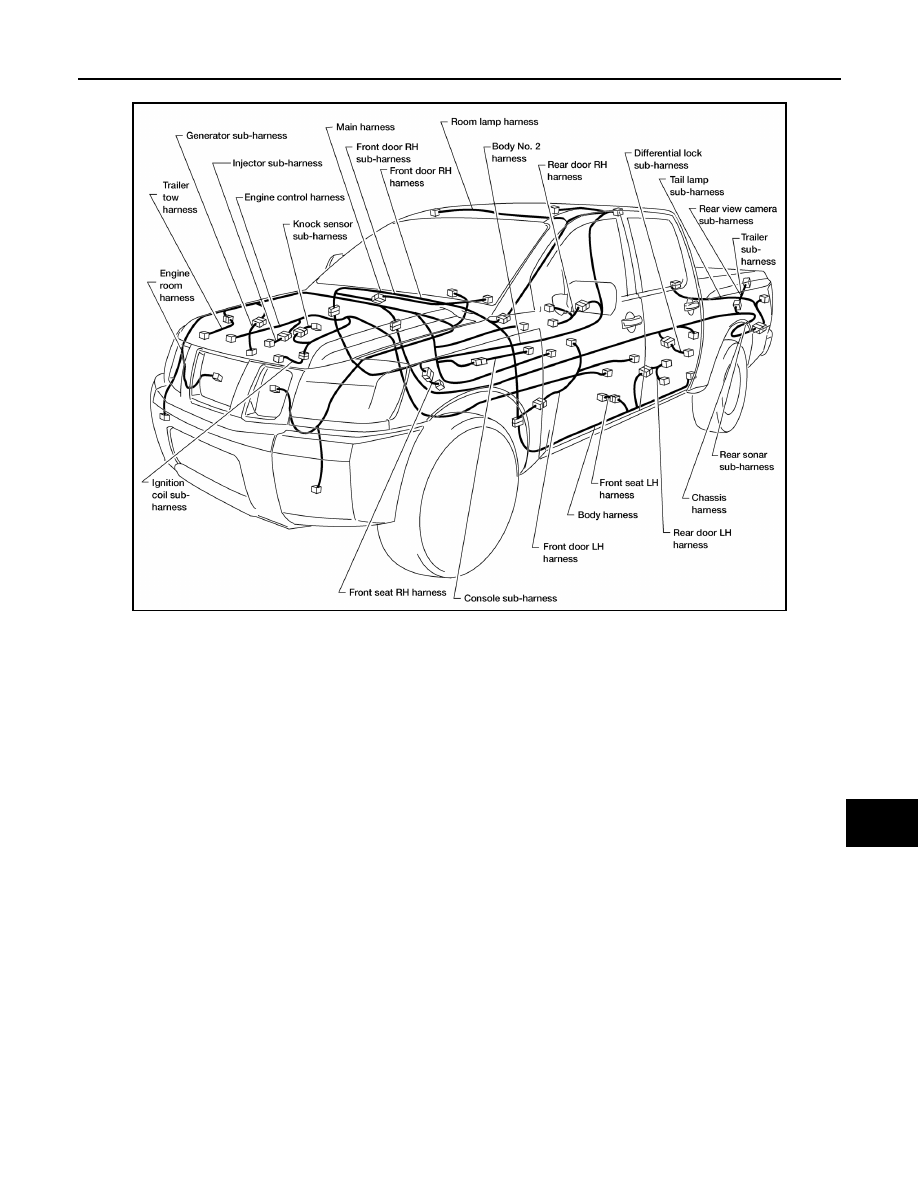

OUTLINE (CREW CAB MODELS)

ABMIA4373GB

PG-42

< WIRING DIAGRAM >

HARNESS

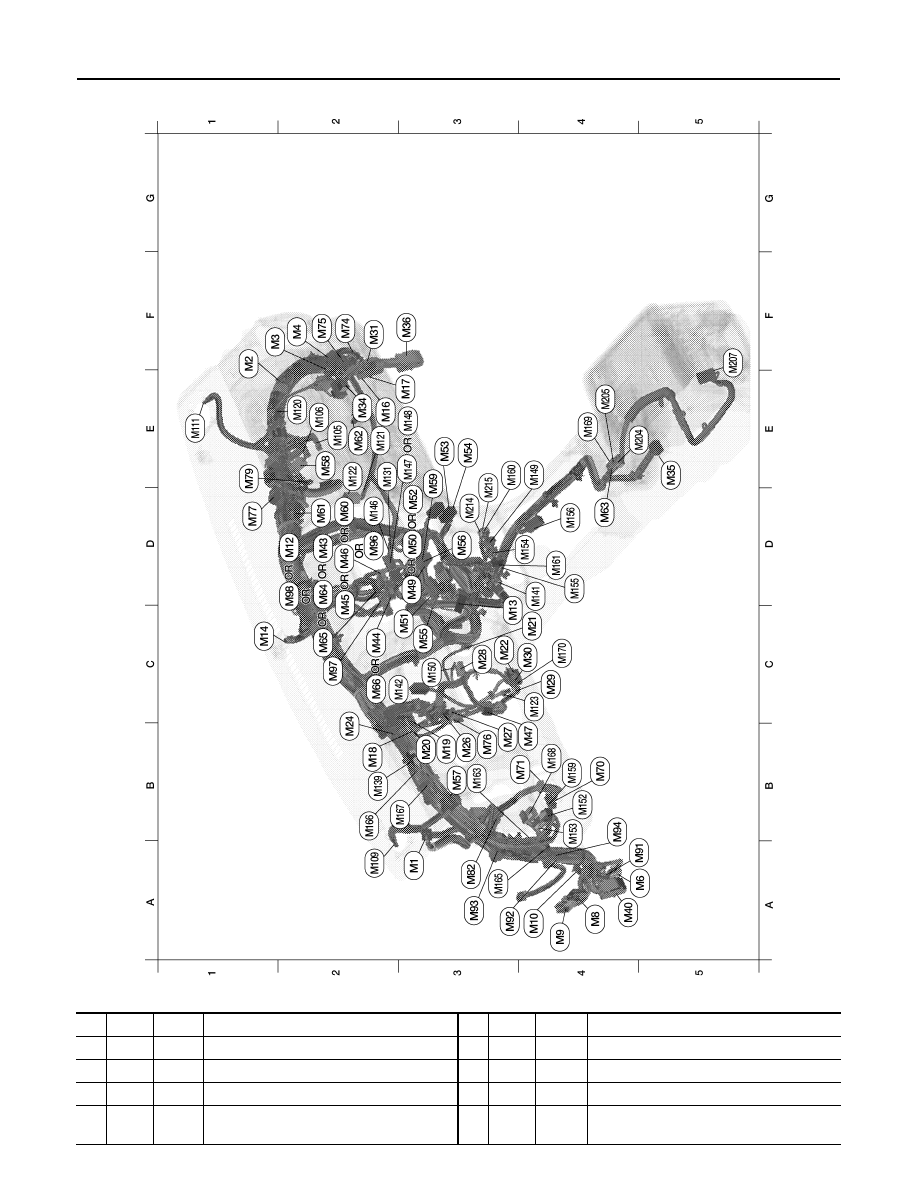

MAIN HARNESS

ABMIA5563GB

A3

M1

W/24

: To R1

B4

M71

W/6

: Cargo lamp switch

F1

M2

G/20

: Joint connector-M03

F2

M74

W/16

: To D102

F1

M3

W/8

: Fuse block (J/B)

F2

M75

W/12

: To D101

F2

M4

W/16

: Fuse block (J/B)

B3

M76

W/6

: Electric brake (pre-wiring)

A5

M6

W/6

: To E10

D1 M77

Y/4

: Front passenger air bag module (service
  replacement)

PG

HARNESS

PG-43

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

A4

M8

BR/12

: To D2

E1

M79

—

: Body ground

A4

M9

W/16

: To D1

A3

M82

W/2

: Circuit breaker-2

A4

M10

Y/4

: To E29

A4

M91

W/16

: To E26

D2 M12

W/20

: Audio unit (base audio system - for
  Mexico)

A3

M92

B/2

: Sonar buzzer

C3 M13

BR/3

: Front passenger air bag OFF indicator

A3

M93

W/16

: Sonar control unit

C1 M14

B/4

: Optical sensor and sunload sensor

A4

M94

GR/8

: Sonar system off switch

E3

M17

W/16

: To B163

D2 M96

W/20

: AV control unit (with NAVI)

B2

M18

W/40

: BCM (body control module)

C2 M97

W/24

: AV control unit (with NAVI)

B3

M19

W/15

: BCM (body control module)

D2 M98

G/5

: AV control unit (with NAVI)

B3

M20

B/15

: BCM (body control module)

E2

M105

Y/2

: Front passenger air bag module

C4 M21

W/4

: NATS antenna amp.

E2

M106

O/2

: Front passenger air bag module

C3 M22

W/16

: Data link connector

A2

M109

BR/2

: Front tweeter LH

B2

M24

W/40

: Combination meter

E1

M111

BR/2

: Front tweeter RH

B3

M26

W/6

: Ignition switch

E2

M120

W/4

: Remote keyless entry receiver

B3

M27

W/2

: Key switch

E2

M121

W/4

: Variable blower control (front)

C3 M28

W/16

: Combination switch

E2

M122

W/4

: Front blower motor resistor

C4 M29

Y/6

: Combination switch (spiral cable)

C4 M123

W/2

: Tire pressure warning check connector

C4 M30

GR/8

: Combination switch (spiral cable)

E2

M131

B/6

: Air mix door motor (passenger)

F2

M31

SMJ

: To E152

B2

M139

B/2

: Diode-6

E2

M34

W/4

: In-vehicle sensor

D4 M141

GR/8

: 4WD shift switch

E5

M35

Y/28

: Air bag diagnosis sensor unit

C3 M142

B/6

: Mode door motor

F3

M36

SMJ

: To B149

E2

M146

GR/2

: Intake sensor

A4

M40

SMJ

: To B69

D2 M147

B/6

: Air mix door motor

D2 M43

W/20

: Audio unit (base audio system - except for
  Mexico)

E2

M148

B/6

: Air mix door motor (driver)

C2 M44

W/20

: Audio unit (with display audio without
  amplifier)

E4

M149

W/6

: Differential lock mode switch

D2 M45

W/32

: Audio unit (with display audio without
  amplifier)

C3 M150

W/2

: Ignition keyhole illumination

D2 M46

W/20

: Audio unit (with display audio with
  amplifier)

B4

M152

W/26

: Transfer control unit

B4

M47

W/8

: Steering angle sensor

B4

M153

W/24

: Transfer control unit

D3 M49

B/26

: Front air control (manual with type 2)

D4 M154

GR/6

: VDC off switch

D3 M50

B/26

: Front air control (manual with type 1)

D4 M155

W/8

: Hill descent control switch

C3 M51

W/8

: Front blower switch

D4 M156

W/10

: A/T shift selector

D2 M52

B/26

: Front air control (with auto A/C)

B4

M159

W/16

: Door mirror remote control switch

D3 M53

B/3

: Lower front power socket

E3

M160

BR/6

: Front heated seat switch RH

E3

M54

GR/3

: Upper front power socket

D4 M161

W/6

: Front heated seat switch LH

C3 M55

W/4

: Hazard switch

B3

M163

W/8

: Clutch interlock cancel switch

B3

M56

B/18

: Front air control (with auto A/C)

A3

M165

L/4

: Cargo lamp relay

B3

M57

—

: Body ground

B3

M166

L/20

: Joint connector-M01

E2

M58

B/6

: Intake door motor

B3

M167

L/20

: Joint connector-M02

E3

M59

B/18

: Front air control (manual with type 1)

B4

M168

L/4

: Accessory relay-2

D2 M60

W/16

: Audio unit (base audio system - except for
  Mexico)

E4

M169

L/7

: To M205

D2 M61

—

: Body ground

C4 M170

B/2

: Resistor
