BRM-68

< SERVICE DATA AND SPECIFICATIONS (SDS)

BODY ALIGNMENT

Unit: mm (in)

MEASUREMENT POINTS

Portion

Dimension

Portion

Dimension

Portion

Dimension

Portion

Dimension

E - e

1227 (48.31)

K - k

1441 (56.73)

Q - q

1392 (54.80)

T - Q

1169 (46.02)*

E - g

1582 (62.28)*

M - m

1267 (49.88)

R - r

1441 (56.73)

T - R

983 (38.70)*

E - h

1397 (55.00)*

M - o

1545 (60.83)*

S - E

1068 (42.05)*

U - u

1539 (60.59)

E - k

1599 (62.95)*

M - p

1385 (54.53)*

S - F

855 (33.66)*

U - W

1162 (45.75)*

F - f

1420 (55.91)

M - r

1630 (64.17)*

S - G

772 (30.39)*

U - X

1133 (44.61)*

F - j

1663 (65.47)*

N - n

1420 (55.91)

S - H

1297 (51.06)*

V - v

1567 (61.69)

G - g

1425 (56.10)

N - q

1575 (62.01)*

S - J

1068 (42.05)*

V - W

1215 (47.83)*

G - h

1852 (72.91)*

O - o

1441 (56.73)

S - K

925 (36.42)*

V - X

1105 (43.50)*

G - k

1666 (65.59)*

O - p

1717 (67.60)*

T - M

1070 (42.13)*

W - w

1559 (61.38)

H - h

1270 (50.00)

O - r

1558 (61.34)*

T - N

847 (33.35)*

X - x

1590 (62.60)

H - k

1555 (61.22)*

P - p

1160 (45.67)

T - O

732 (28.82)*

J - j

1420 (55.91)

P - r

1562 (61.50)*

T - P

1378 (54.25)*

BODY ALIGNMENT

BRM-69

< SERVICE DATA AND SPECIFICATIONS (SDS)

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

Unit: mm (in)

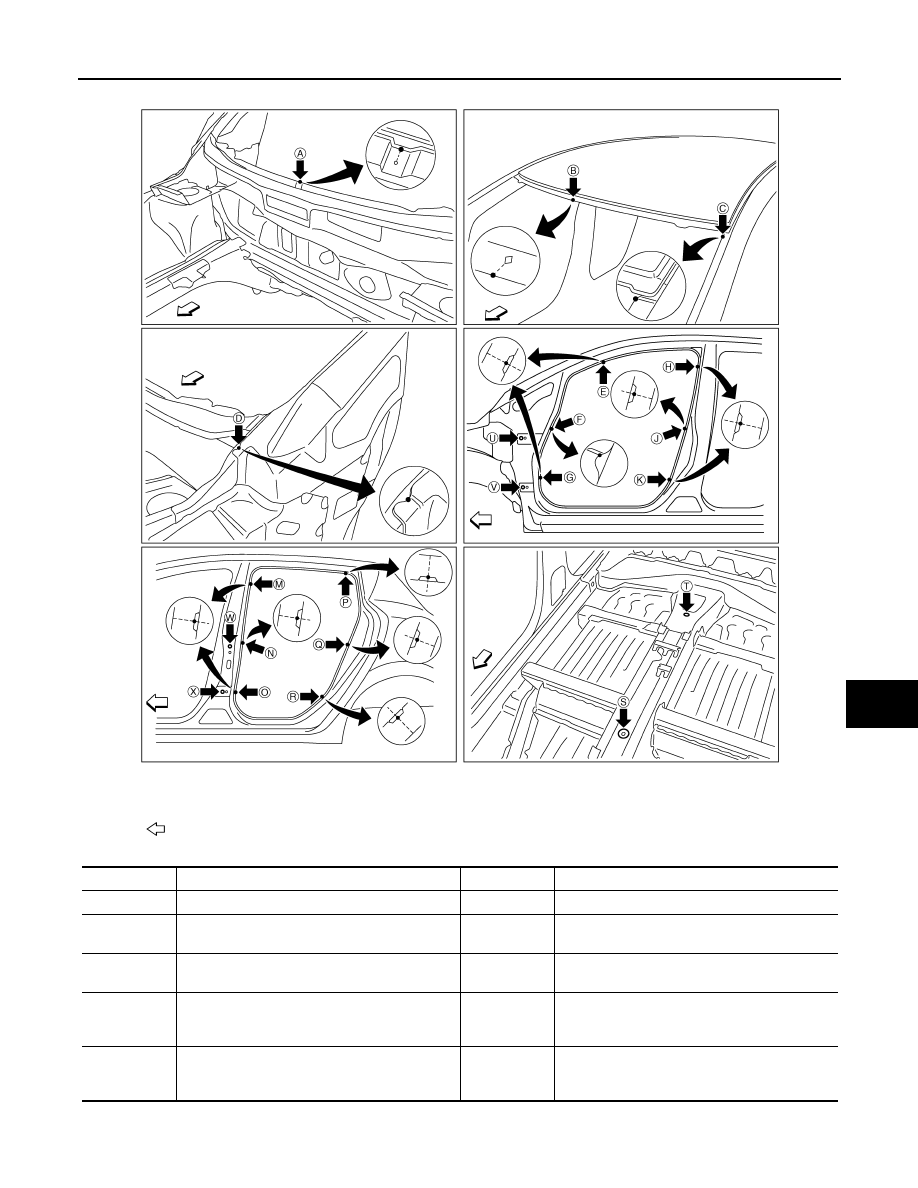

 Front

Portion

Description

Portion

Description

A

Cowl top flange end of center positioning mark

P, p, Q, q, R, r Rear fender indent

B

Roof flange end of center positioning mark

S

Trans control reinforcement hole center of center
positioning mark

φ31 (1.22)

C, c, F, f

Outer side body joggle

T

Center front floor hole center of center position-
ing mark

φ11 (0.43)

D, d, E, e, G, g Outer side body indent

U, u, V, v, W,

w, X, x

Door hinge installing hole center
U, u, V, v, X, x:

φ12 (0.47)

W, w:

φ9 (0.35)

H, h, J, j, K, k,
M, m, N, n, O,

o

Center pillar indent

JSKIA2282ZZ

BRM-70

< SERVICE DATA AND SPECIFICATIONS (SDS)

BODY ALIGNMENT

Rear Body

INFOID:0000000010121717

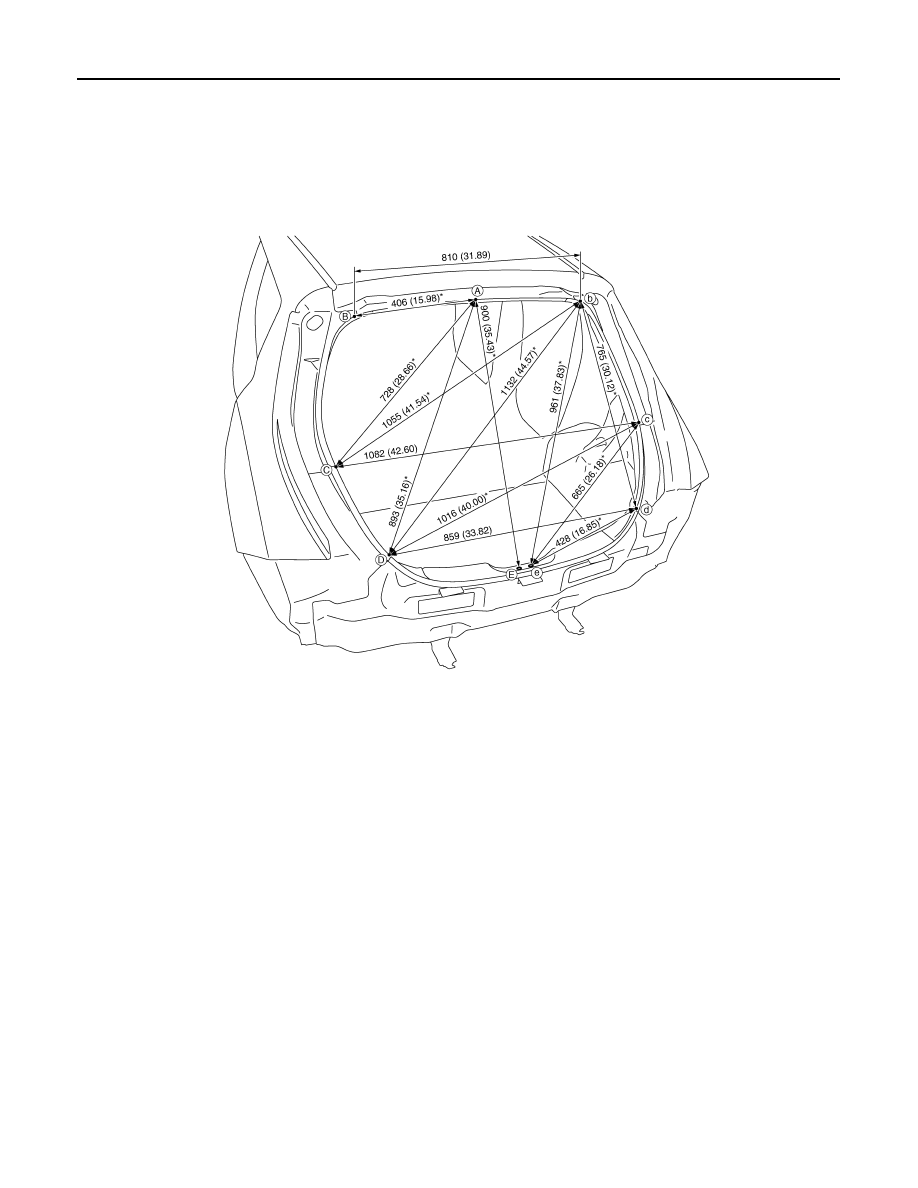

MEASUREMENT

Dimensions marked with

″*″ indicate symmetrically identical dimensions on both the right and left hand of the

vehicle.

Unit: mm (in)

MEASUREMENT POINTS

JSKIA2283GB

BODY ALIGNMENT

BRM-71

< SERVICE DATA AND SPECIFICATIONS (SDS)

C

D

E

F

G

H

I

J

L

M

A

B

BRM

N

O

P

Unit: mm (in)

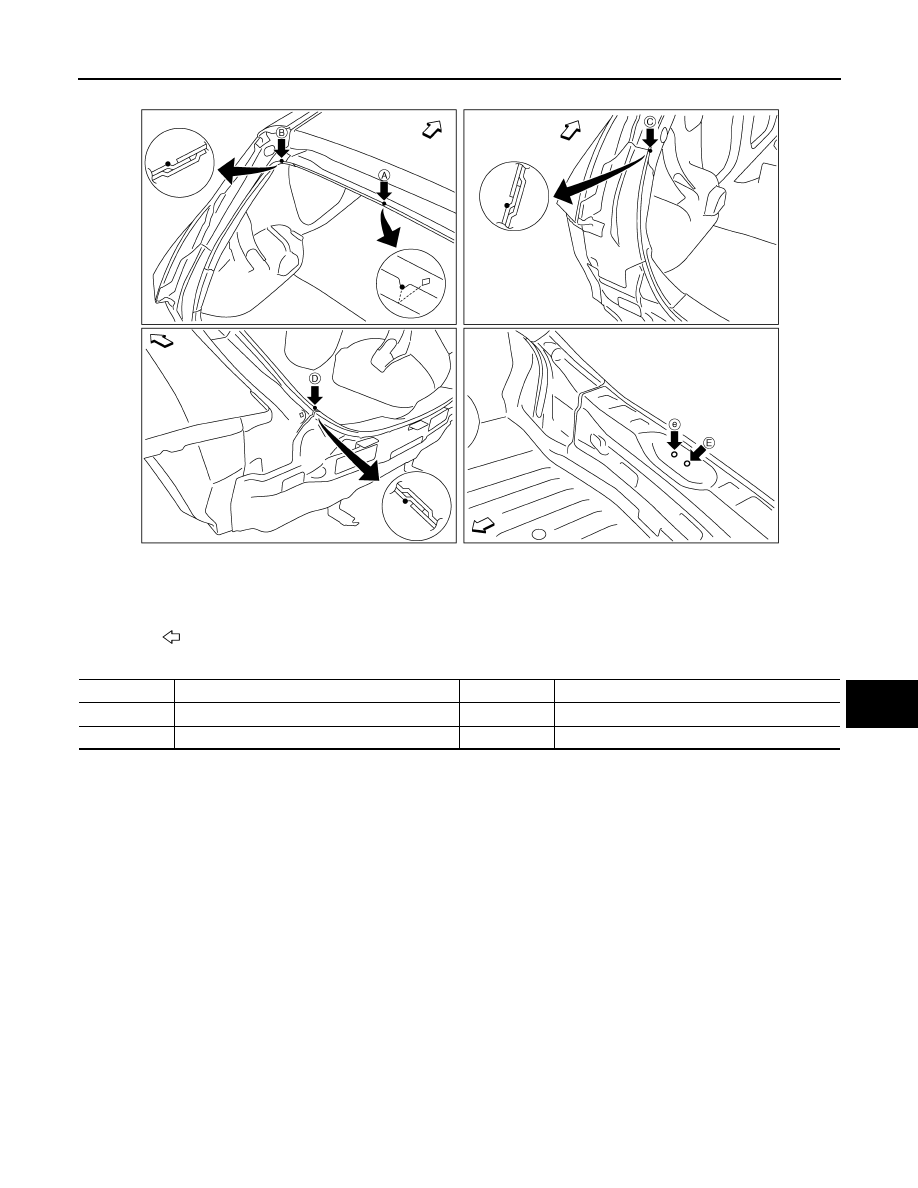

 Front

JSKIA2284ZZ

Portion

Description

Portion

Description

A

Roof indent of center positioning mark

C, c, D, d

Rear combination lamp base joggle

B, b

Rear fender extension joggle

E, e

Back door striker installing hole center

φ15 (0.59)
