PG-60

< WIRING DIAGRAM >

HARNESS

D2 B11        B/8

: BOSE speaker amp.

F3

B49        W/4

: Front door switch (Passenger side)

F2

B16        W/12

:  To  D301

D2

B53        W/4

:  Rear  door  switch  RH

D2 B20        B/16

:  BOSE  speaker  amp.

D2

B56        Y/2

:  RH  side  front  curtain  air  bag  module

C3 B22        W/3

:  To  B401

A3

B57        BR/2

:  License  plate  lamp  LH

E3

B23        W/8

:  To  B301

B3

B58        BR/2

:  License  plate  lamp  RH

D3 B27        B/16

:  BOSE  speaker  amp.

C3

B59        W/6

:  Rear  combination  lamp  RH

E2

B28        Y/2

:  Front  RH  side  air  bag  module

C3

B81        L/2

:  Inside  key  antenna  (Rear  seat)

E3

B29        Y/2

:  Front  RH  seat  belt  pre-tensioner

C3

B82        L/2

:  Inside  key  antenna  (Luggage  room)

E4

B30        Y/2

: RH side air bag (Satellite) sensor

A4

B83        L/2

: Outside key antenna (Rear bumper)

C2 B31        B/20

:  Joint  connector-B03

E3

B85        B/20

:  Joint  connector-B02

D2 B32          —

:  Body  ground

PG

HARNESS

PG-61

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

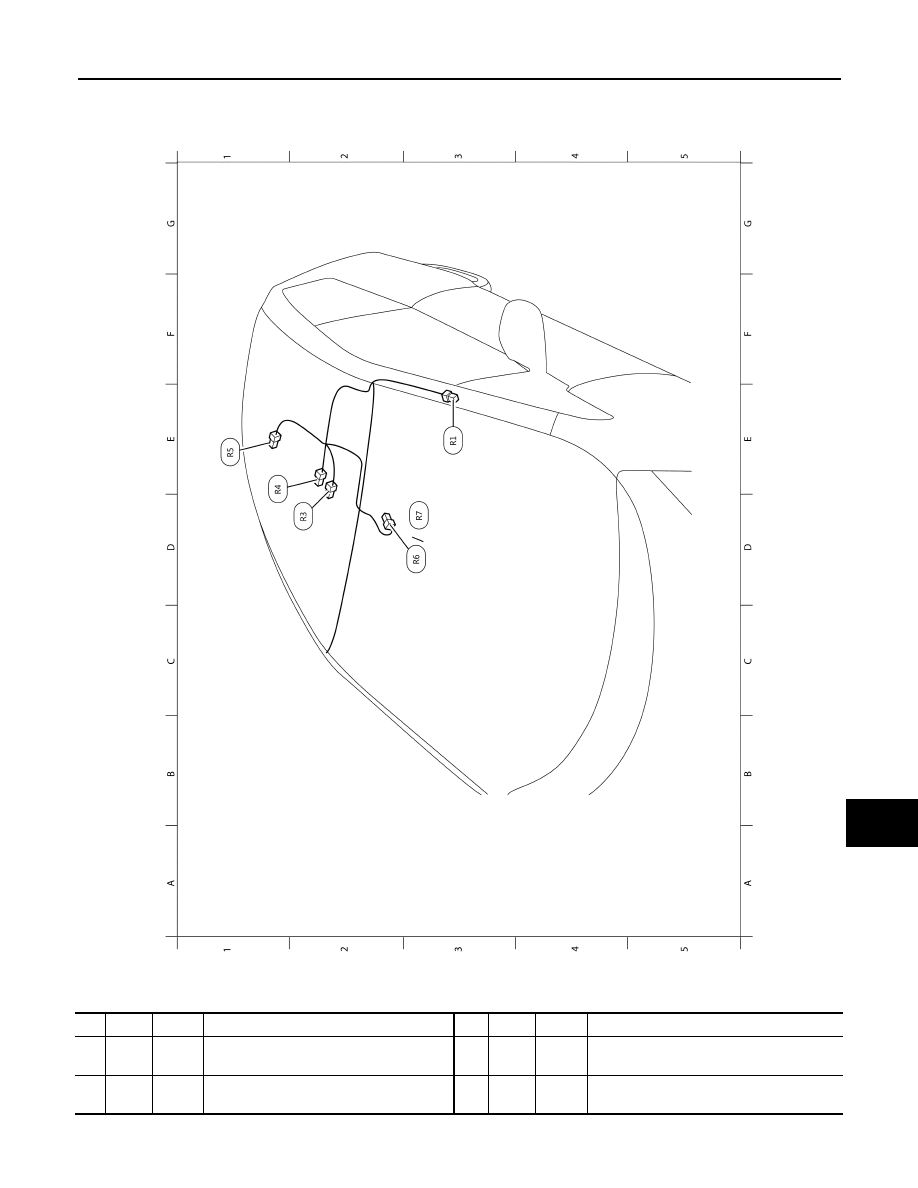

ROOM LAMP HARNESS

AAMIA0296ZZ

E3

R1         W/16

: To M73

E1

R5         W/3

: Room lamp

D2 R3         W/6

:  Microphone

D3

R6         B/7

: Auto anti-dazzling inside mirror
  (Without universal homelink transceiver)

E1

R4         W/8

: Map lamp

D3

R7         B/10

: Auto anit-dazzling inside mirror (Intergrat-
ed homelink transmitted)

PG-62

< WIRING DIAGRAM >

HARNESS

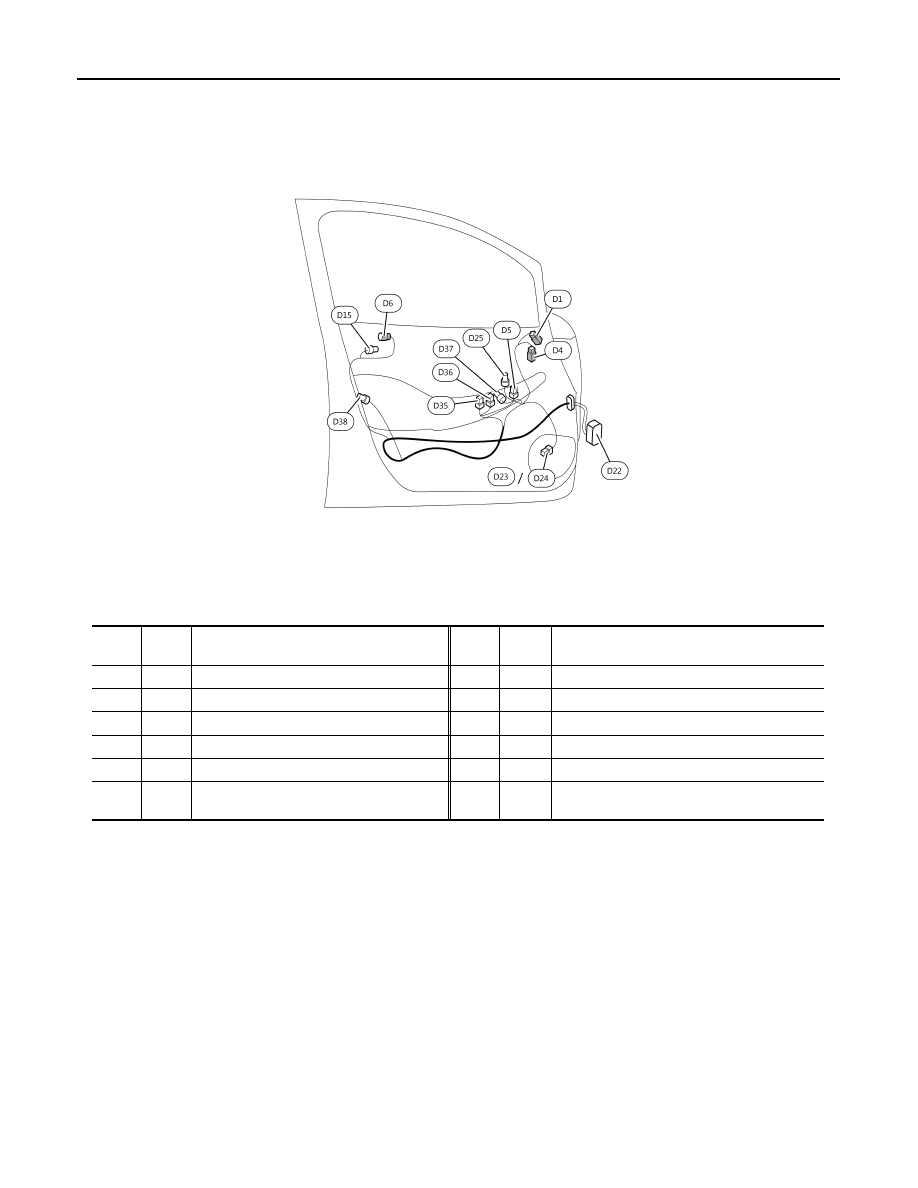

FRONT DOOR LH HARNESS

AAMIA0297ZZ

D1         W/4

: Side camera LH

D24        BR/2

: Front door speaker LH (With BOSE audio
  system)

D4         W/8

: Door mirror LH

D25        Y/2

: Front door satellite sensor LH

D5         W/16

: Door mirror remote control switch

D35        W/16

: Power window main switch

D6         L/2

: Outside key antenna (Driver side)

D36        W/3

: Power window main switch

D15        B/2

: Front door request switch (Driver side)

D37        G/6

: Front power window motor LH (Driver side)

D22        W/55

: To M11

D38        GR/6

: Front door lock assembly (Driver side)

D23        W/2

: Front door speaker LH (Without BOSE
  audio system)

PG

HARNESS

PG-63

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

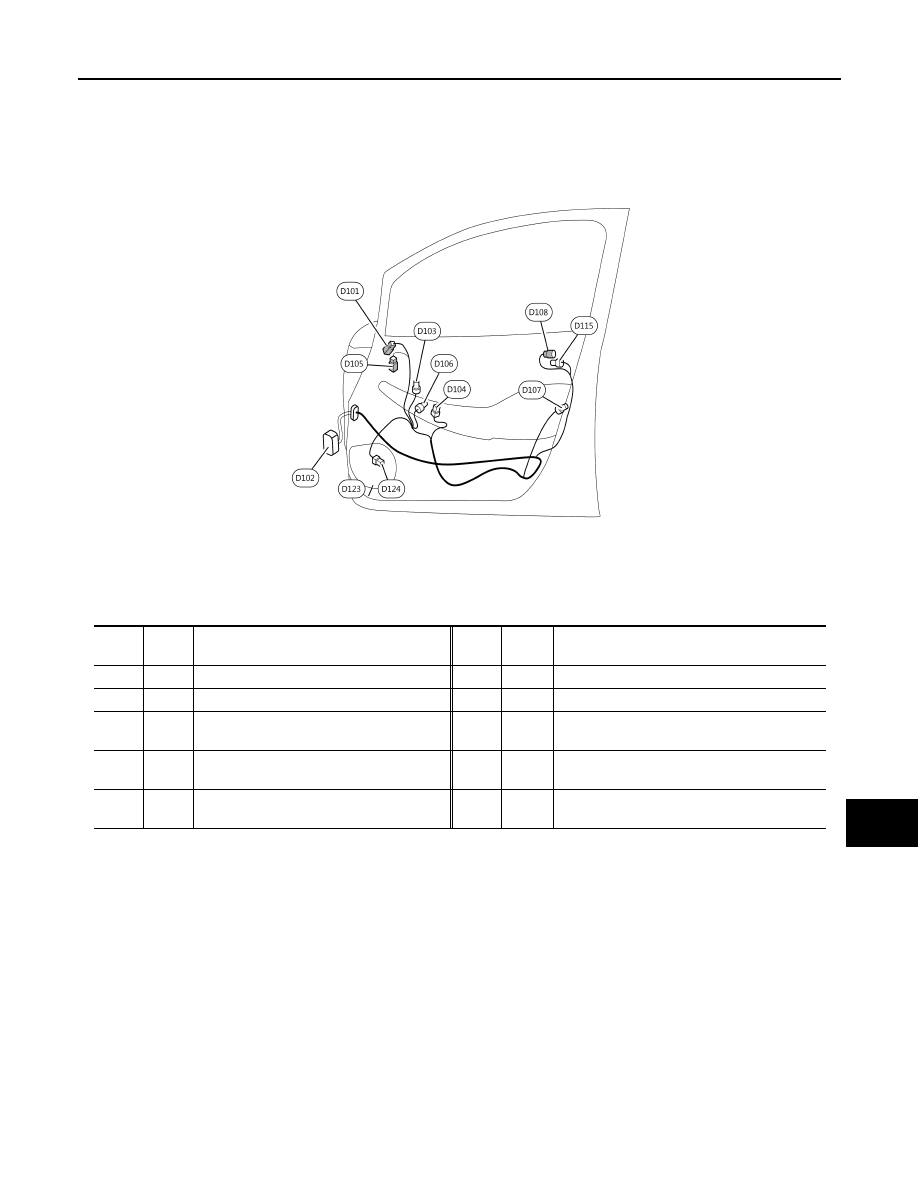

FRONT DOOR RH HARNESS

AAMIA0298ZZ

D101       W/4

:  Side  camera  RH

D107       GR/6

: Front door lock assembly (Passenger
  side)

D102       W/55

: To M10

D108       L/2

: Outside key antenna (Passenger side)

D103       Y/2

: Front door satellite sensor RH

D115       B/2

: Front door request switch (Passenger side)

D104       W/12

: Front power window switch (Passenger
  side)

D123       W/2

: Front door speaker RH (Without BOSE
  audio system)

D105       W/8

:  Door  mirror  RH

D124       BR/2

: Front door speaker RH (With BOSE audio
  system)

D106       G/6

: Front power window motor (Passenger
  side)
