PG-52

< WIRING DIAGRAM >

HARNESS

D3 M49        W/4

:  NATS  antenna  amp.

C2

M151       W/40

: AV control unit (Without navigation sys-
tem)

C2 M50        P/20

:  Joint  connector-M03

E1

M152       L/5

: AV control unit (Without navigation sys-
tem)

E2

M51        W/8

:  Multifunction  switch

B4

M108       Y/6

:  Combination  switch  (Spiral  cable)

E4

M52        W/4

:  Auxiliary  input  jack

Main  sub  harness

D4 M53        G/5

:  USB  connector

C2

M200       W/4

: To M99

C2 M54        B/16

:  Intake  door  motor

D1

M201       W/4

:  Charging  status  indicator

D3 M55        W/40

:  A/C  auto  amp.

E1

M521       BR/1

:  To  M14

E4

M56        W/8

:  Selector  indicator

F1

M525       BR/2

:  Tweeter  RH

PG

HARNESS

PG-53

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

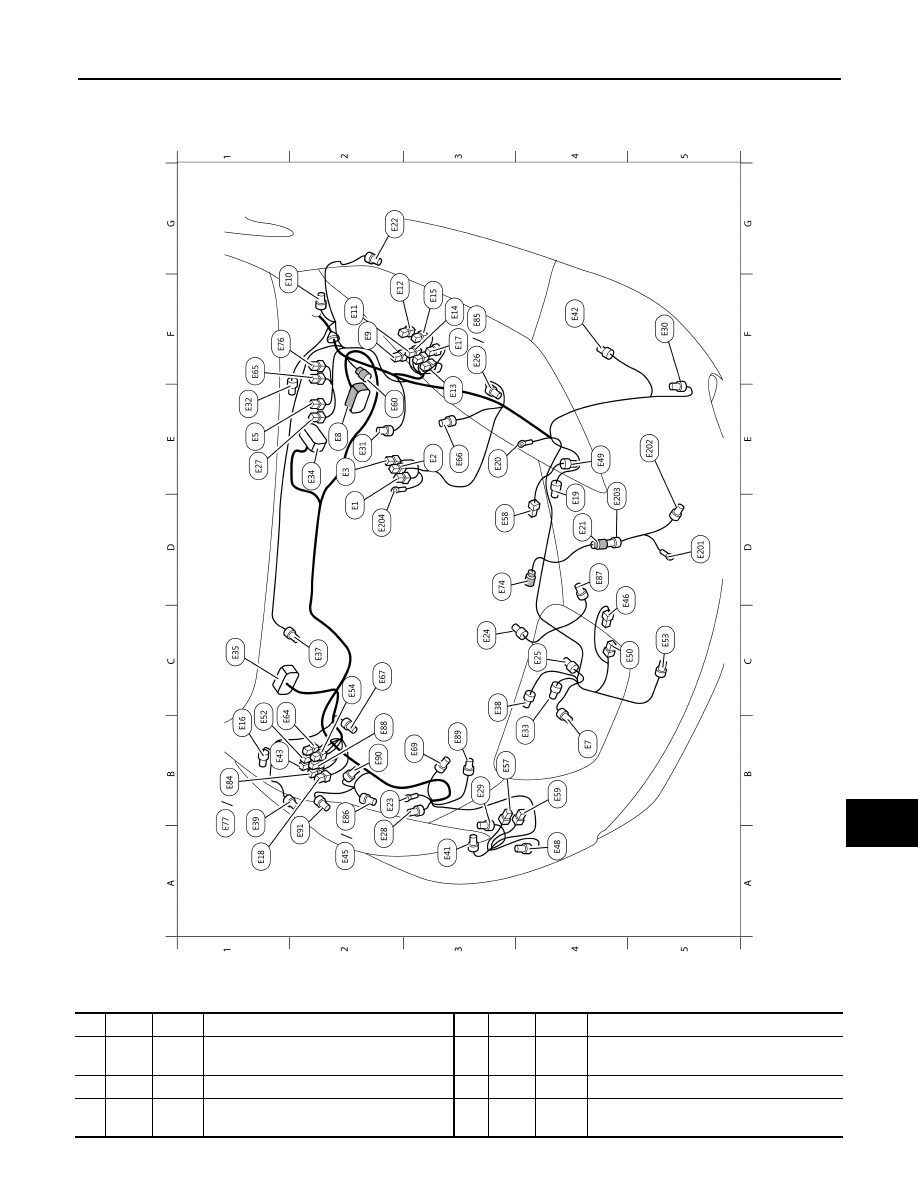

MOTOR ROOM HARNESS

AAMIA0291ZZ

D2 E1         GR/2

: Fusible link box (Battery)

A3

E41        GR/2

: Washer pump

E3

E2         BR/2

: Fusible link box (Battery)

F4

E42        B/2

: Approaching vehicle sound for
  pedestrians (VSP) speaker

E2

E3         B/1

: Battery terminal with fusible link

B1

E43        L/4

: Power socket relay

E1

E5         W/3

: Anti theft horn relay

A2

E45        GR/6

: Front combination lamp RH (With halogen
  headlamps)

PG-54

< WIRING DIAGRAM >

HARNESS

B4

E7         B/10

: Quick charge port

D4

E46        B/1

: Horn (Low)

E2

E8         B/52

: To F1

A4

E48        B/2

: Front fog lamp RH

F2

E9         B/2

: IPDM E/R (Intelligent power distribution
  module engine room)

E4

E49        B/3

: Refrigerant pressure sensor (With heat
pump)

F1

E10        GR/2

:  Front  side  marker  lamp  LH

C5

E50        B/1

:  Horn  (Low)

F2

E11        B/6

: IPDM E/R (Intelligent power distribution
  module engine room)

C1

E52        BR/6

: A/C relay

F2

E12        BR/8

: IPDM E/R (Intelligent power distribution
  module engine room)

C5

E53        B/2

:  Ambient  sensor

E3

E13        W/12

: IPDM E/R (Intelligent power distribution
  module engine room)

C2

E54        L/4

:  Parking  actuator  relay

F3

E14        BR/12

: IPDM E/R (Intelligent power distribution
  module engine room)

B3

E57        BR/1

:  Vehicle  security  horn

F3

E15        W/16

: IPDM E/R (Intelligent power distribution
  module engine room)

D3

E58        B/24

:  Joint  connector-E03

B1

E16        GR/2

:  Front  side  marker  lamp  RH

B4

E59        B/1

:  Vehicle  security  horn

F3

E17        B/10

: IPDM E/R (Intelligent power distribution
  module engine room)

E2

E60        B/12

: To F2

A1

E18        B/4

: Cooling fan relay

C1

E64        L/4

: F/S chg relay

D4 E19        GR/3

:  Cooling  fan  control  module

F1

E65        L/4

:  M/C  relay

E3

E20          —

:  Body  ground

E3

E66        B/4

:  Battery  current  sensor

D4 E21        B/4

:  To  E203

C2

E67        G/4

:  Electric  water  pump

G2 E22        B/2

:  Front  wheel  sensor  LH

B3

E69        GR/2

:  Coolant  temperature  sensor

B2

E23          —

:  Body  ground

D3

E74        GR/2

:  Hood  switch

C3 E24        GR/2

:  Charge  port  light

F1

E76        B/5

:  Daytime  light  relay  2

C4 E25        B/2

:  Normal  charge  port

B1

E77        L/4

:  Daytime  light  relay  1

F3

E26        GR/6

: Front combination lamp LH (With halogen
  headlamps)

B1

E84        B/5

:  Daytime  running  light  relay

E1

E27        L/4

: Reverse lamp relay

F3

E85        B/10

: Front combination lamp LH (With LED
  headlamps)

A2

E28        BR/3

:  Intelligent  Key  warning  buzzer

B2

E86        B/10

: Front combination lamp RH (With LED
  headlamps)

B3

E29        BR/2

:  Washer  level  switch

D4

E87        GR/4

:  Charging  connector  lock  actuator

F5

E30        B/2

:  Front  fog  lamp  LH

B2

E88        L/4

:  Charging  port  opener  actuator  relay

E2

E31        B/3

:  Master  cylinder  pressure  sensor

B3

E89        BR/2

: Compressor suction refrigerant
  temperature sensor

E1

E32        GR/5

: Front wiper motor

B2

E90        GR/2

: Refrigerant channel switching 2 way type
  valve

B4

E33        Y/2

:  Crash  zone  sensor

A2

E91        B/2

: Refrigerant channel switching 3 way type
  valve

E2

E34        B/46

: Electrically-driven intelligent brake
  unit

Motor room sub harness

C1 E35        B/32

: ABS actuator and electric unit
  (Control unit)

D5

E201         —

:  PDM  (Power  delivery  module)

C2 E37        GR/2

: Brake fluid level switch

E5

E202       B/4

: Front camera

C3 E38        B/4

: Charge port lid opener actuator

D4

E203       B/4

: To E21

B1

E39        B/2

: Front wheel sensor RH

D3

E204        —

: Fusible link box (Battery)

PG

HARNESS

PG-55

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

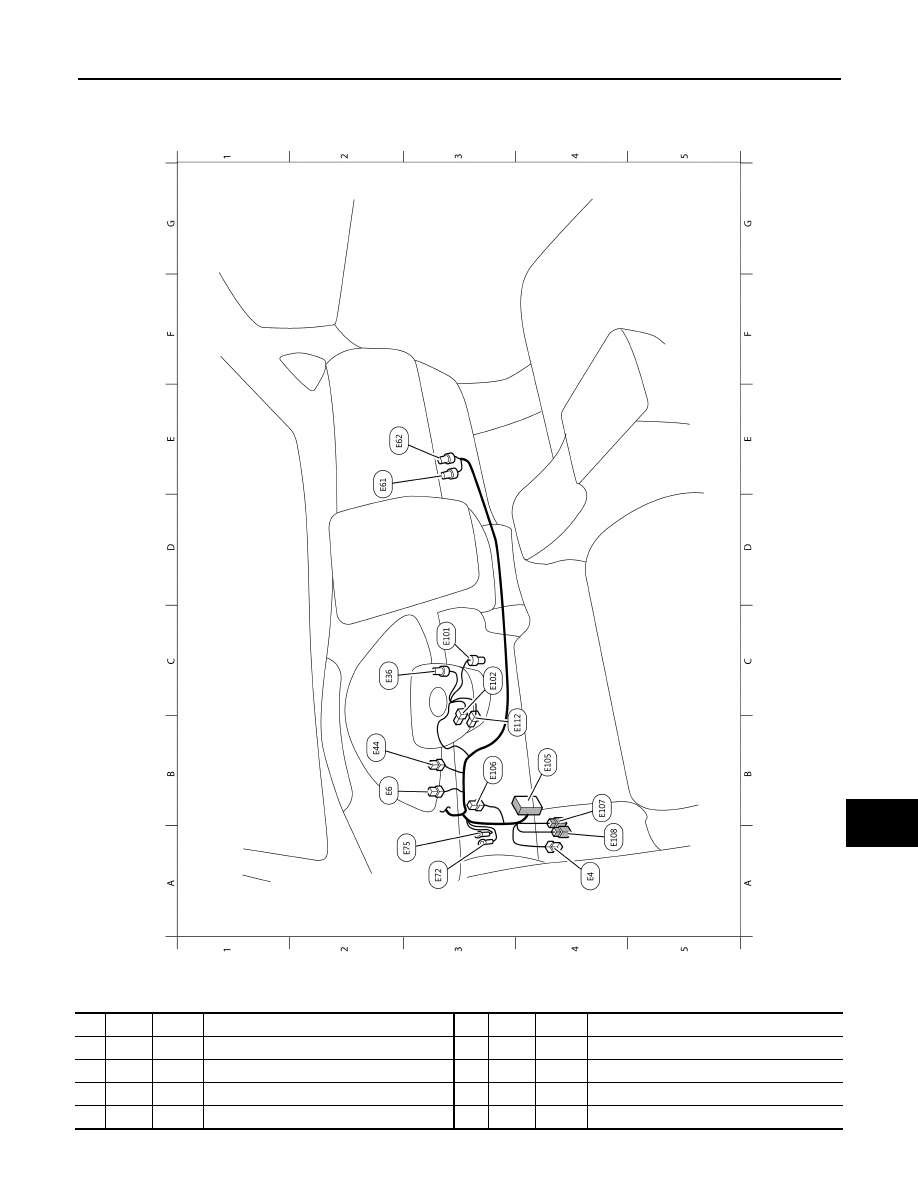

MOTOR ROOM HARNESS (PASSENGER COMPARTMENT)

AAMIA0292ZZ

A4

E4         B/1

: Parking brake switch

C3

E101       B/6

: Accelerator pedal position sensor

B2

E6         L/12

: Joint connector-E01

C3

E102       W/4

: Stop lamp switch

C2 E36        B/4

:  Stroke  sensor

B4

E105       SMJ

:  To  M77

B2

E44        L/12

:  Joint  connector-E02

B3

E106       B/2

:  To  M78

E2

E61        B/65

:  VCM

B4

E107       W/24

:  To  B7
