PG-56

< WIRING DIAGRAM >

HARNESS

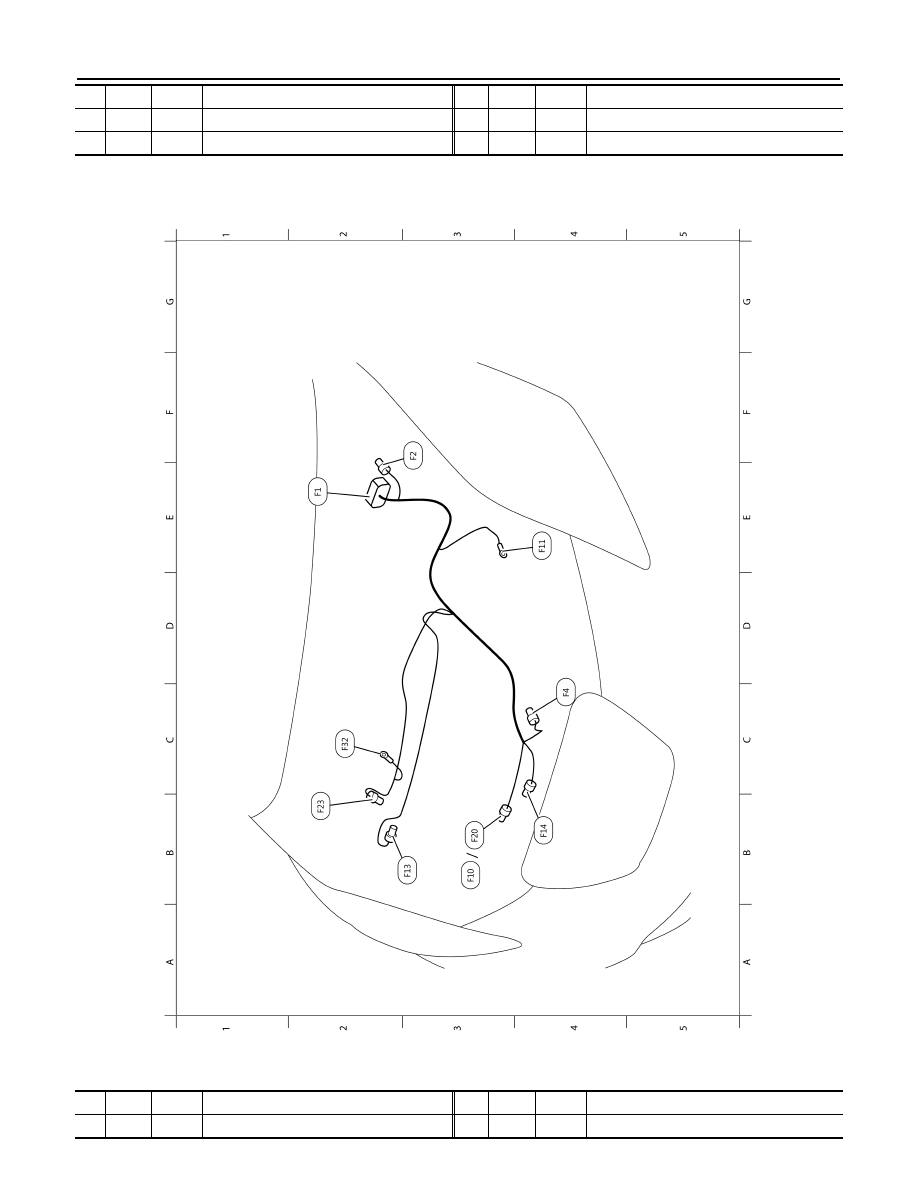

MOTOR CONTROL HARNESS

E2

E62        BR/65

:  VCM

A4

E108       W/4

:  To  B8

A3

E72         —

: Body ground

B4

E112       BR/2

: Brake pedal position switch

A3

E75          —

:  Body  ground

AAMIA0293ZZ

E2

F1         B/52

: To E8

B3

F13        B/49

: Traction motor inverter

F3

F2         B/12

: To E60

B4

F14        B/8

: Traction motor

PG

HARNESS

PG-57

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

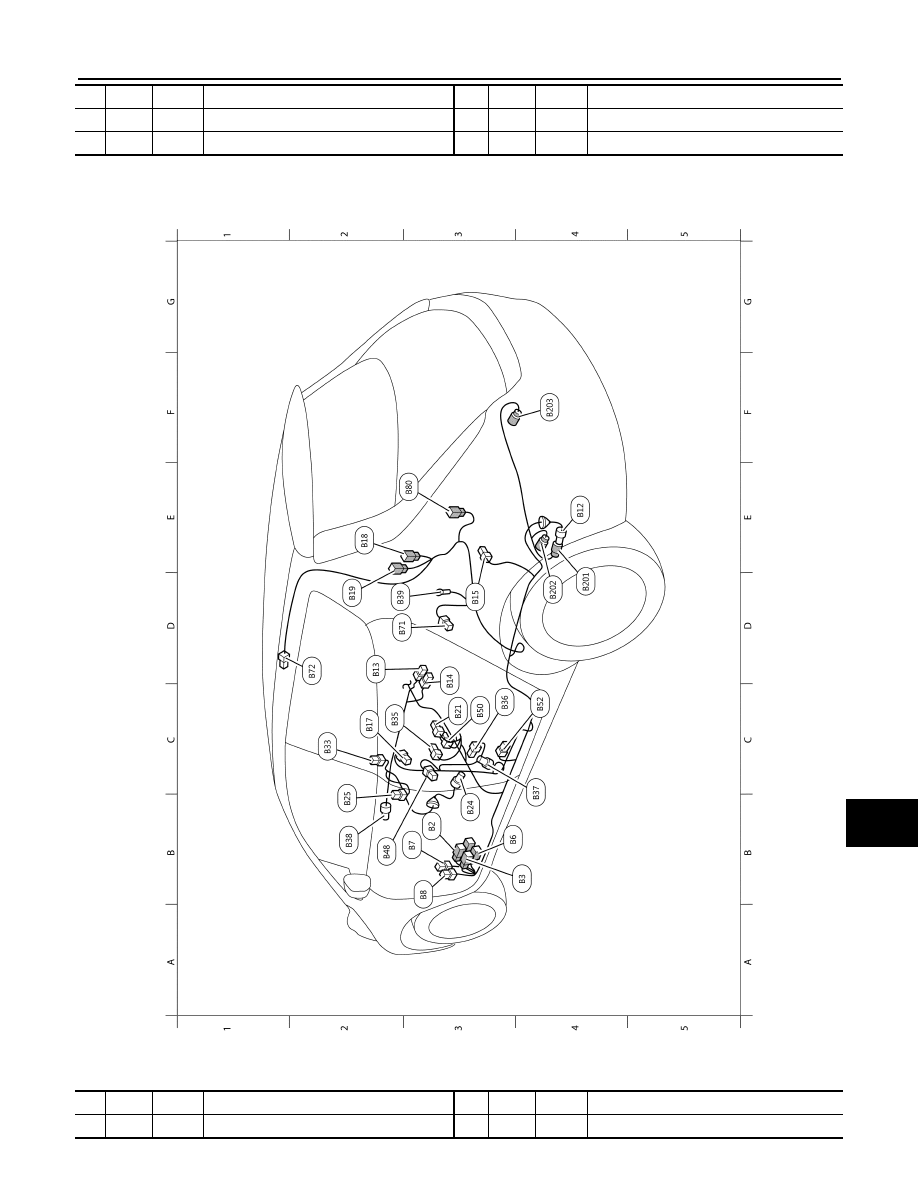

BODY HARNESS (LH SIDE)

C4 F4         B/10

: Parking actuator

B3

F20        B/6

: Electric compressor (With heat pump)

B3

F10        W/6

:  Electric  compressor  (Without  heat  pump)

B2

F23        G/36

:  PDM  (Power  delivery  module)

E4

F11          —

:  Body  ground

C2

F32          —

:  PDM  (Power  delivery  module)

AAMIA0294ZZ

B3

B2         W/16

: To M19

C2

B35        Y/2

: Front LH side air bag module

B4

B3         W/32

: To M21

C3

B36        Y/2

: Front LH seat belt pre-tensioner

PG-58

< WIRING DIAGRAM >

HARNESS

B3

B6         W/2

: To M89

C4

B37        Y/2

: LH side air bag (Satellite) sensor

B3

B7         W/24

: To E107

B2

B38        B/6

:  Yaw  rate/side/decel  G  sensor

B3

B8         W/4

: To E108

D2

B39         —

: Body ground

E4

B12        B/10

:  To  B201

B2

B48        W/4

:  Front  door  switch  (Driver  side)

D2 B13        Y/22

:  Air  bag  diagnosis  sensor  unit

C3

B50        W/3

:  Seat  belt  buckle  switch  (Driver  side)

D3 B14        Y/22

:  Air  bag  diagnosis  sensor  unit

C4

B52        O/2

: Lap seat belt pre-tensioner (Driver
  side)

D3 B15        W/6

:  Brake  power  supply  backup  unit

D2

B71        W/4

:  Rear  door  switch  LH

C2 B17        W/12

:  To  D201

D2

B72        Y/2

:  LH  side  front  curtain  air  bag  module

E2

B18        W/20

:  To  D504

E3

B80        W/6

:  Rear  combination  lamp  LH

D2 B19        W/4

:  To  D501

Rear  wheel  sensor  sub  harness

C3 B21        W/4

:  To  B251

D4

B201       B/10

:  To  B12

B3

B24        G/36

:  Li-ion  battery

D4

B202       GR/2

:  Rear  wheel  sensor  LH

B2

B25        W/6

: Front heated seat switch LH

F4

B203       GR/2

: Rear wheel sensor RH

C2 B33        BR/6

:  Front  heated  seat  switch  RH

PG

HARNESS

PG-59

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

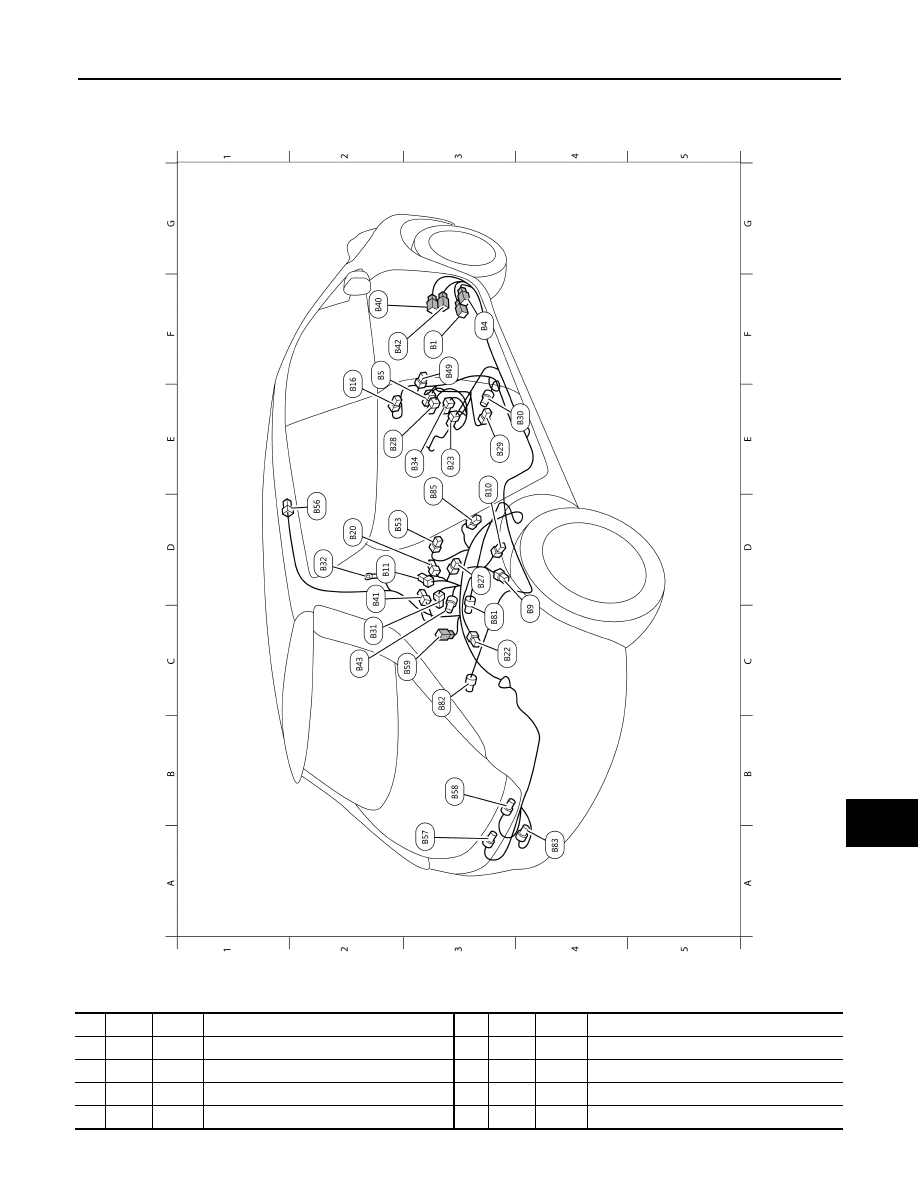

BODY HARNESS (RH SIDE)

AAMIA0295ZZ

F3

B1         W/16

: To M18

E3

B34        W/2

: Seat belt buckle switch (Passenger side)

F3

B4         W/32

: To M79

F2

B40        W/8

: To M12

F2

B5         W/4

: To B350

D2

B41        W/2

: Luggage room lamp

C4 B9         W/32

: Bluetooth® control unit

F2

B42        W/24

: To M22

E3

B10        W/8

: Bluetooth® control unit

C2

B43        GR/2

: BOSE subwoofer
