< WIRING DIAGRAM >

HARNESS

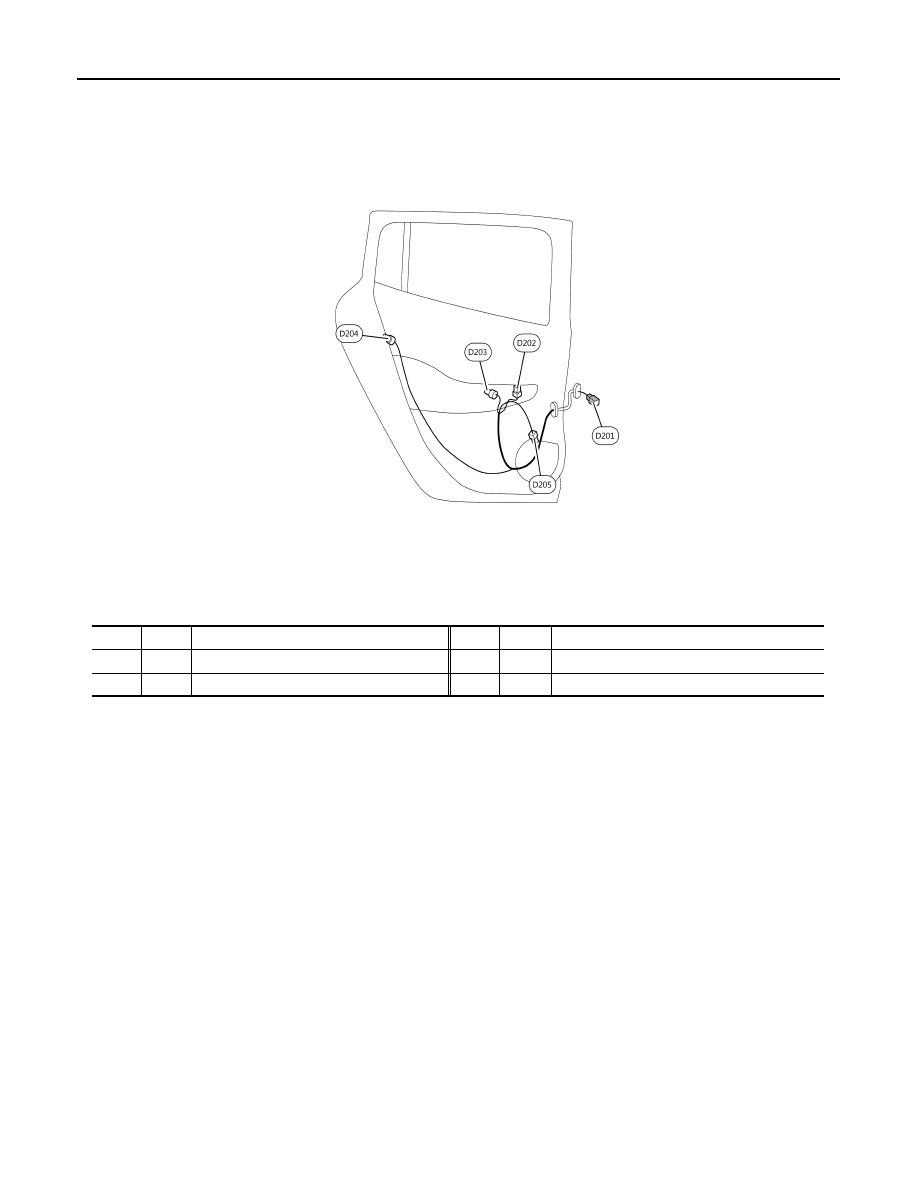

REAR DOOR LH HARNESS

AAMIA0299ZZ

D201       W/12

: To B17

D204       GR/6

: Rear door lock assembly LH

D202       W/8

: Rear power window switch LH

D205       W/2

: Rear door speaker LH

D203       G/6

: Rear power window motor LH

PG

HARNESS

PG-65

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

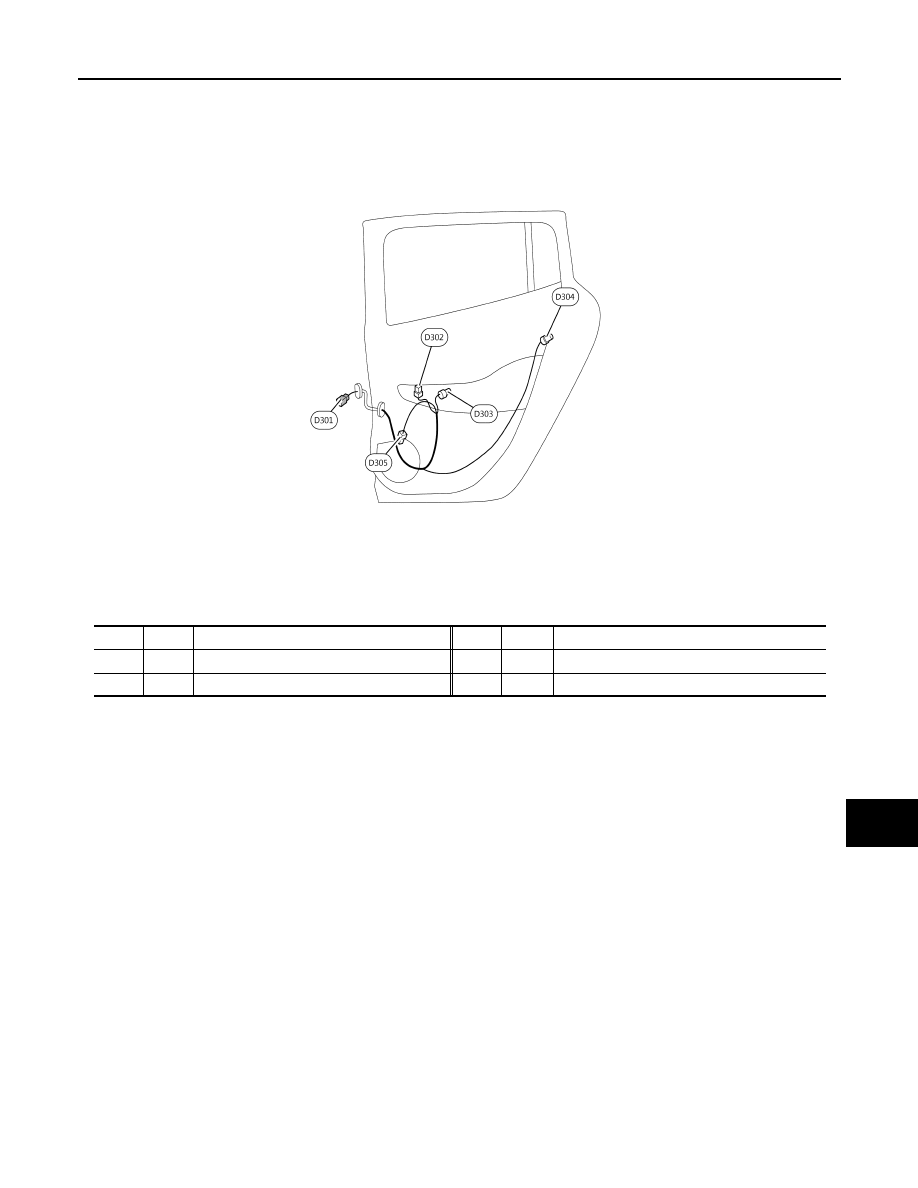

REAR DOOR RH HARNESS

AAMIA0300ZZ

D301       W/12

:  To  B16

D304       GR/6

:  Rear  door  lock  assembly  RH

D302       W/8

:  Rear  power  window  switch  RH

D305       W/2

:  Rear  door  speaker  RH

D303       G/6

:  Rear  power  window  motor  RH

PG-66

< WIRING DIAGRAM >

HARNESS

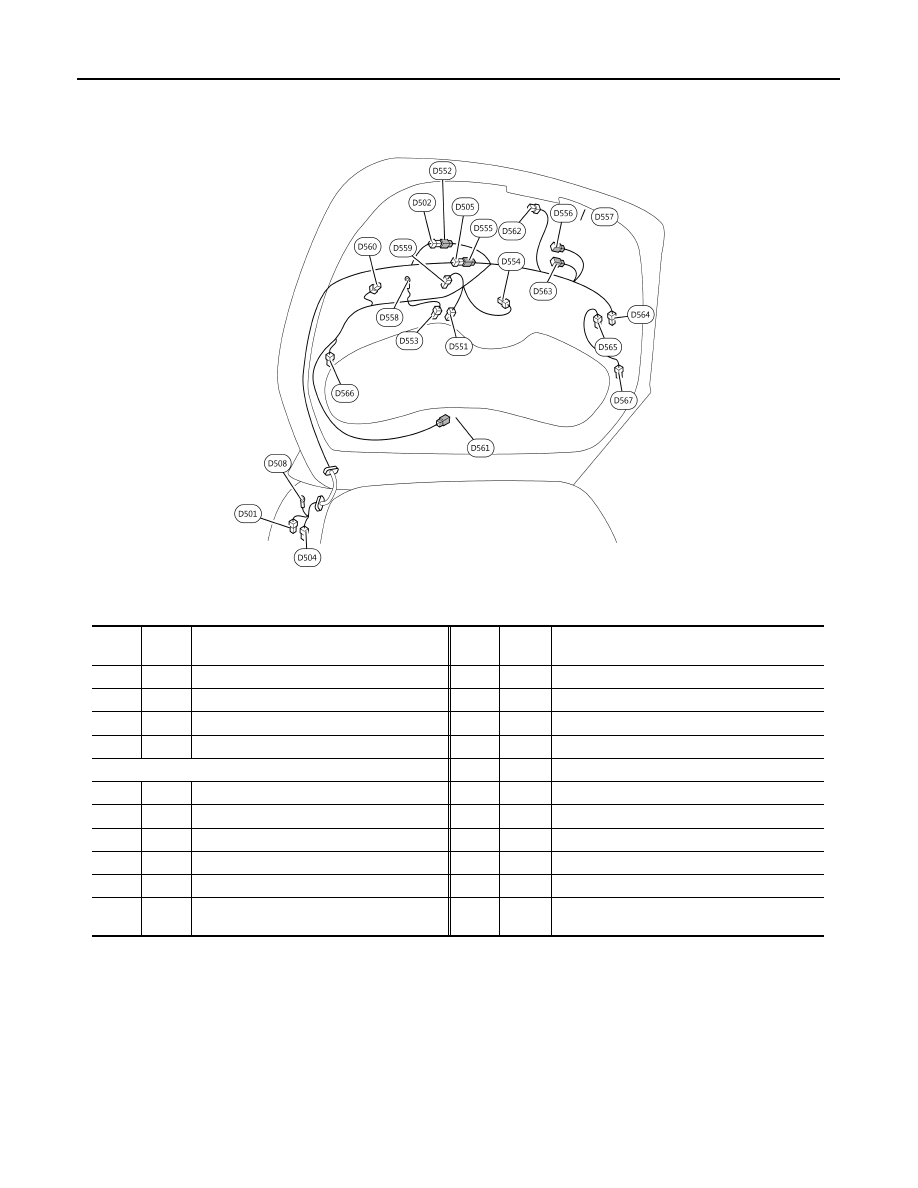

BACK DOOR HARNESS

AAMIA0301ZZ

D501       W/4

:  To  B19

D557       W/8

: Rear view camera (With around view
  monitor)

D502       W/2

: To D552

D558        —

: Body ground

D504       W/20

:  To  B18

D559       W/1

:  Coil

D505       W/12

:  To  D555

D560       W/4

:  Coil

D508        —

: Body ground

D561       W/4

: To D602

Back door sub harness

D562       W/4

: Back door lock assembly

D551       B/1

:  Condenser

D563       GR/4

:  Back  door  opener  switch  assembly

D552       W/2

:  To  D502

D564       B/1

:  Condenser-1

D553       B/1

:  Condenser

D565       B/1

:  Rear  window  defogger

D554       W/4

:  Rear  wiper  motor

D566       B/1

:  Condenser-1

D555       W/12

:  To  D505

D567       B/1

: Rear window defogger

D556       W/4

: Rear view camera (Without around view
  monitor)

PG

HARNESS

PG-67

< WIRING DIAGRAM >

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

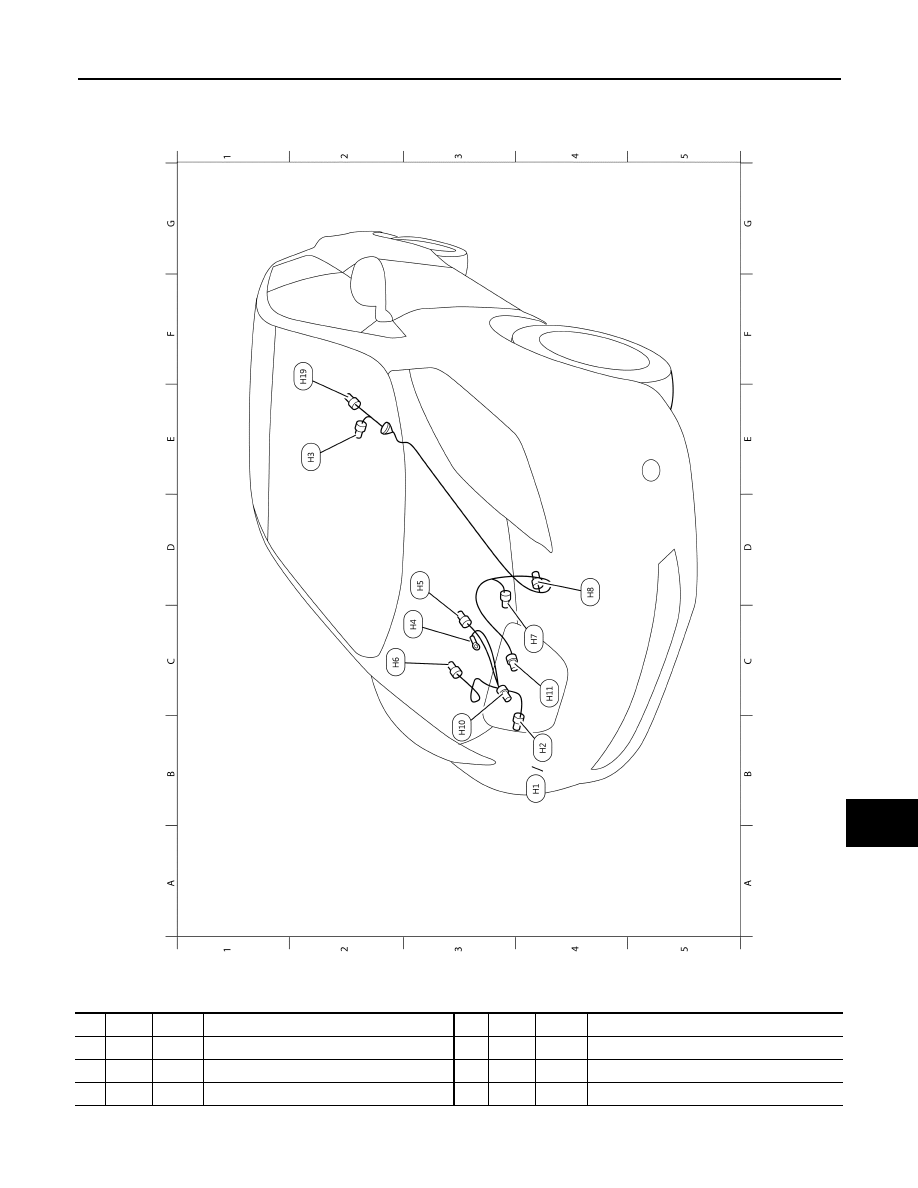

HIGH VOLTAGE HARNESS

AAMIA0302ZZ

B4

H1         O/4

: Electric compressor (Without heat pump)

C4

H7         O/4

: PDM (Power delivery module)

B4

H2         O/3

: Electric compressor (With heat pump)

D4

H8         O/2

: PDM (Power delivery module)

E2

H3         O/3

: Li-ion battery

B3

H10        O/2

: Quick charge port

C3 H4           —

:  Body  ground

C4

H11        O/3

:  Normal  charge  port
