Diagnostic item

Explanation

Repair order

Recheck SRS at each

replacement.

SATELLITE SENS RH
[UNIT FAIL]
SATELLITE SENS RH
[COMM FAIL]

●

Satellite sensor (RH)

1. Visually check the wiring

harness connection.

2. Replace the harness if it

has visible damage.

3. Replace the satellite sen-

sor (RH).

4. Replace the diagnosis

sensor unit.

5. Replace the related har-

ness.

PRE-TEN LH
[OPEN/VB-SHORT]

●

The circuit for LH pre-tensioner is open or shorted to some
power supply circuit.

1. Visually check the wiring

harness connections.

2. Replace the harness if it

has visible damage.

3. Replace LH seat belt.

(Before disposing, it must
be deactivated.)

4. Replace the diagnosis

sensor unit

5. Replace the related har-

ness.

PRE-TEN LH
[GND-SHORT]

●

The circuit for LH pre-tensioner is shorted to ground.

PRE-TEN RH
[OPEN/VB-SHORT]

●

The circuit for RH pre-tensioner is open or shorted to some
power supply circuit.

1. Visually check the wiring

harness connections.

2. Replace the harness if it

has visible damage.

3. Replace RH seat belt.

(Before disposing, it must
be deactivated.)

4. Replace the diagnosis

sensor unit

5. Replace the related har-

ness.

PRE-TEN RH
[GND-SHORT]

●

The circuit for RH pre-tensioner is shorted to ground.

CONTROL UNIT

●

Low battery voltage or diagnosis sensor unit is out of order.

1. Charge battery.
2. Visually check wiring har-

ness connections.

3. Replace diagnosis sensor

unit.

CONTROL UNIT

●

Low battery voltage (Less than 9V)

●

Go to DIAGNOSTIC PRO-
CEDURE 3 (RS-42) to after
charging battery.

●

Diagnosis sensor unit is malfunctioning.

1. Visually check wiring har-

ness connections.

2. Replace the harness if it

has visible damage.

3. Replace diagnosis sensor

unit.

4. Replace the related har-

ness.

* Follow the procedures in numerical order when repairing malfunctioning parts. Confirm whether malfunction is eliminated

using the air bag warning lamp or CONSULT-II each time repair is finished. If malfunction is still observed, proceed to the
next step. When malfunction is eliminated, further repair work is not required.

TROUBLE DIAGNOSES — Supplemental Restraint System (SRS)

Trouble Diagnoses with CONSULT-II

(Cont’d)

RS-41

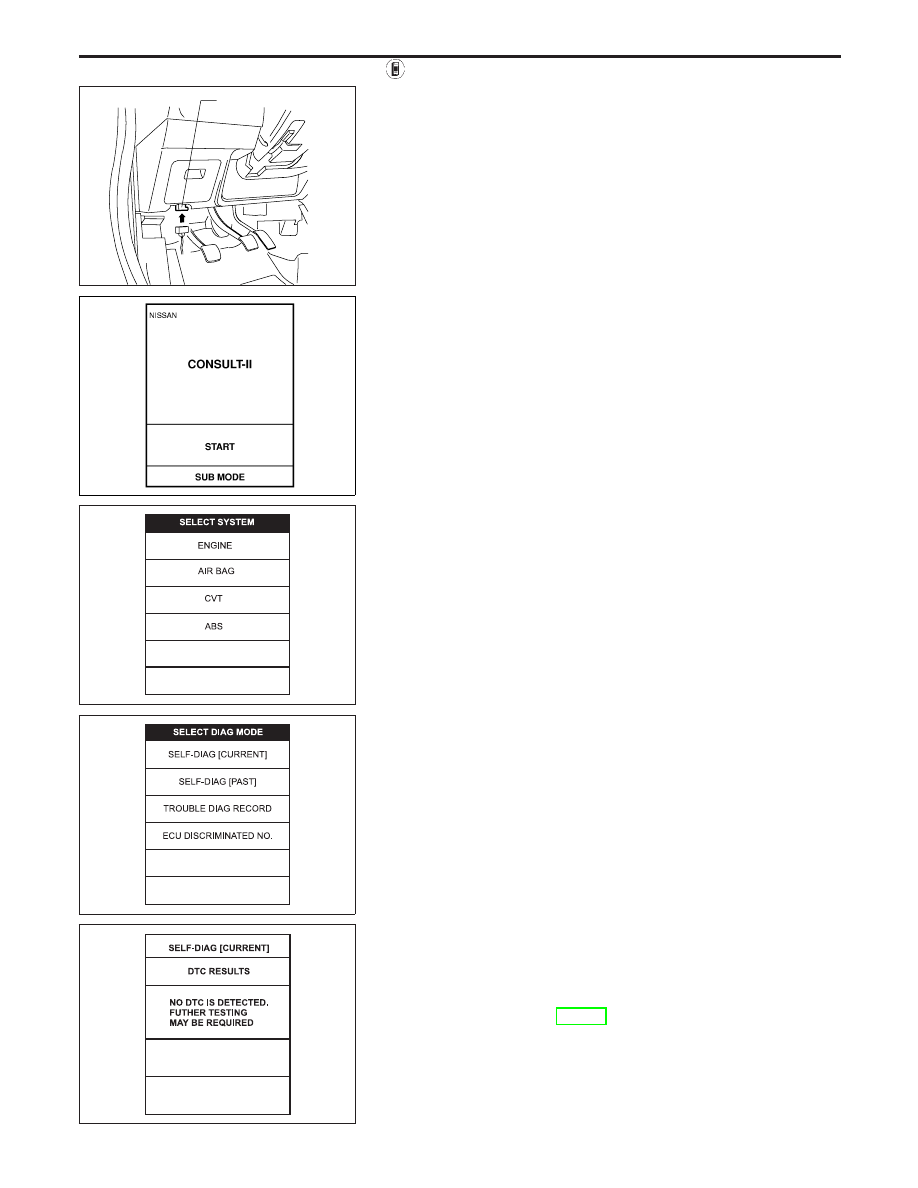

DIAGNOSTIC PROCEDURE 3

Final checking after repairing SRS by using CONSULT-II —
Diagnosis mode
1. After repairing SRS, connect both battery cables.
2. Connect CONSULT-II to Data link connector.
3. Turn ignition switch from “OFF” to “ON”.

4. Touch “START”.

5. Touch “AIRBAG”.

6. Touch “SELF-DIAG [CURRENT]”.

7. If no malfunction is detected on “SELF-DIAG [CURRENT]”,

repair of SRS is completed. Go to step 8.
If any malfunction is displayed on “SELF-DIAG [CURRENT]”,
the malfunctioning part is not repaired completely or another
malfunctioning part is detected. Go to DIAGNOSTIC PRO-
CEDURE 2, page RS-38, and repair malfunctioning part
completely.

NRS071

Data link connector

SRS695

C2SSE01

C2SDM02

C2SDC02

TROUBLE DIAGNOSES — Supplemental Restraint System (SRS)

Trouble Diagnoses with CONSULT-II

(Cont’d)

RS-42

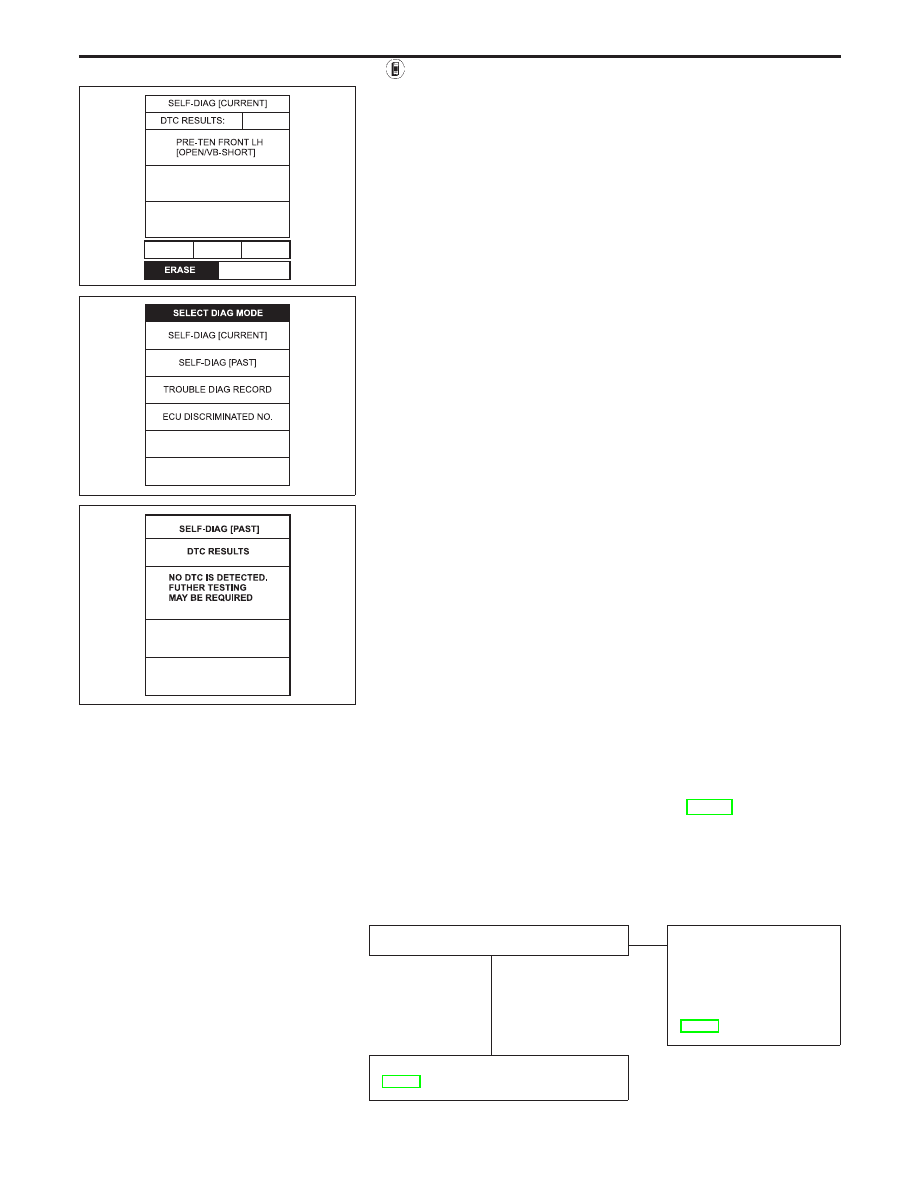

8. Touch “ERASE”.
NOTE:
Touch “ERASE” to clear the memory of the malfunction
(“SELF-DIAG [PAST]”).
If the memory of the malfunction in “SELF-DIAG [PAST] is not
erased, the User mode shows the system malfunction by the
operation of the warning lamp even if the malfunction is repaired
completely.

9. Touch “BACK” key of CONSULT-II to “SELECT SYSTEM”

screen. Touch “SELF-DIAG [PAST]”.

10. Check that no malfunction is detected on “SELF-DIAG

[PAST]”.

11. Touch “BACK” key of CONSULT-II until “SELECT SYSTEM”

appears in order to return to User mode from Diagnosis
mode.

12. Turn ignition switch “OFF” then turn off and disconnect CON-

SULT-II.

13. Go to “SRS Operation Check”, page RS-37 to check SRS

operation by using “AIR BAG” warning lamp with User mode.

DIAGNOSTIC PROCEDURE 4 (CONTINUED FROM
DIAGNOSTIC PROCEDURE 2)

Inspecting SRS malfunctioning record

Is it the first time for maintenance of SRS?

Yes

E

No

Self-diagnostic results
“SELF-DIAG [PAST]” (previ-
ously stored in the memory)
might not be erased after
repair. Go to DIAGNOSTIC
PROCEDURE 3, step 8
(RS-42).

Go to DIAGNOSTIC PROCEDURE 5
(RS-44).

C2SDC01

C2SDM02

C2SDP02

H

TROUBLE DIAGNOSES — Supplemental Restraint System (SRS)

Trouble Diagnoses with CONSULT-II

(Cont’d)

RS-43

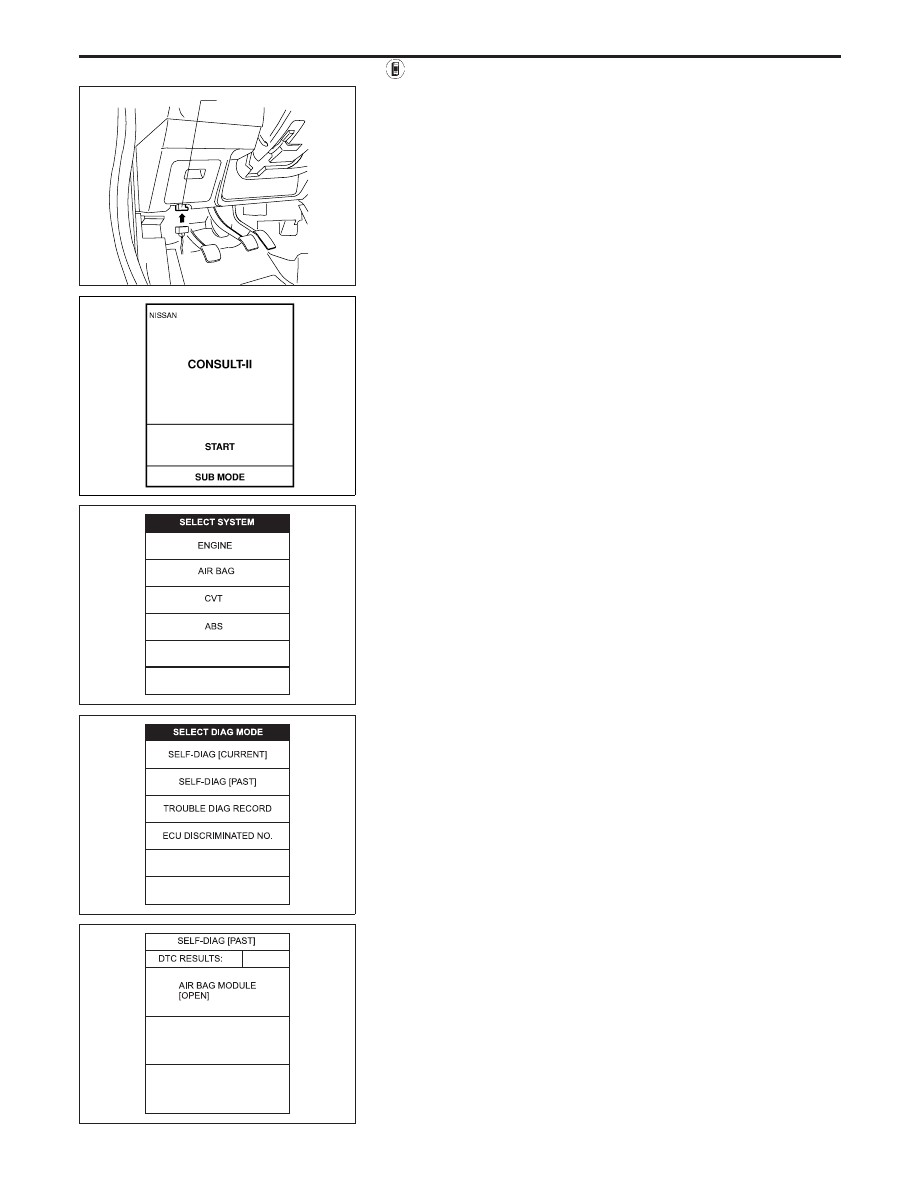

DIAGNOSTIC PROCEDURE 5

Inspecting SRS intermittent malfunction by using CON-
SULT-II — Diagnosis mode
1. Turn ignition switch “OFF”.
2. Connect CONSULT-II to Data link connector.

3. Turn ignition switch “ON”.
4. Touch “START”.

5. Touch “AIR BAG”.

6. Touch “SELF-DIAG [PAST]”.

7. If diagnostic codes are displayed on “SELF-DIAG [PAST]”,

go to step 10.

SRS701

Data link connector

SRS695

C2SSE01

C2SDM02

C2SDP01

TROUBLE DIAGNOSES — Supplemental Restraint System (SRS)

Trouble Diagnoses with CONSULT-II

(Cont’d)

RS-44
