Nissan Primera P11. Manual - part 542





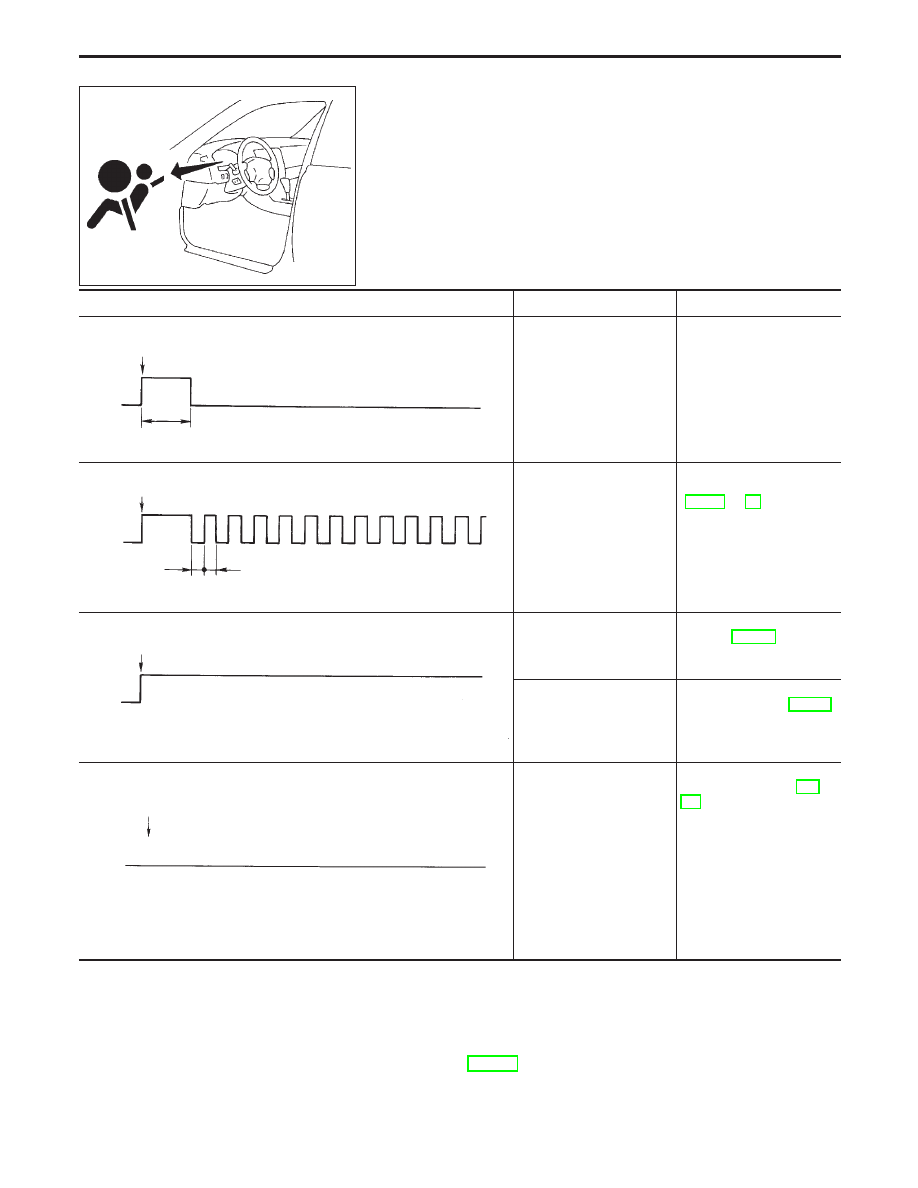

SRS-Operation Check

DIAGNOSTIC PROCEDURE 1

Checking Air Bag Operation by using “AIR BAG” Warning
Lamp — User mode
1. After turning ignition switch from “OFF” to “ON”, “AIR BAG”

warning lamp operates.

2. Compare “AIR BAG” warning lamp operation to the chart

below.

NOTE:
If “AIR BAG” warning lamp operates differently from the
operations shown above, refer to “AIR BAG” warning lamp
operation — Diagnosis mode —, DIAGNOSTIC PROCEDURE
6 (step 4), RS-48.

SRS800

“AIR BAG” warning lamp operation — User mode —

SRS condition

Reference item

MRS095A

No malfunction is
detected. No further
action is necessary.

—

MRS096A

The system is malfunc-
tioning and needs to be
repaired as indicated.

Go to DIAGNOSTIC
PROCEDURE 2, or 6
(RS-38 or 48 ).

MRS097A

Air bag or/and seat belt
pre-tensioner is
deployed.

Go to COLLISION DIAG-
NOSIS (RS-57).

Air bag fuse, diagnosis
sensor unit or harness is
malfuncitoning and
needs to be repaired.

Go to DIAGNOSTIC
PROCEDURE 9 (RS-56).

MRS098A

One of the following has
occurred and needs to
be repaired.

●

Meter fuse is blown.

●

“AIR BAG” warning
lamp circuit has open
or short.

●

Diagnosis sensor unit
is malfunctioning.

Go to DIAGNOSTIC
PROCEDURE 10 (RS-
56).

IGN ON

ON

OFF

7 sec.

IGN ON

ON

OFF

0.5 sec.

0.5 sec.

IGN ON

ON

OFF

IGN ON

ON

OFF

TROUBLE DIAGNOSES — Supplemental Restraint System (SRS)

RS-37

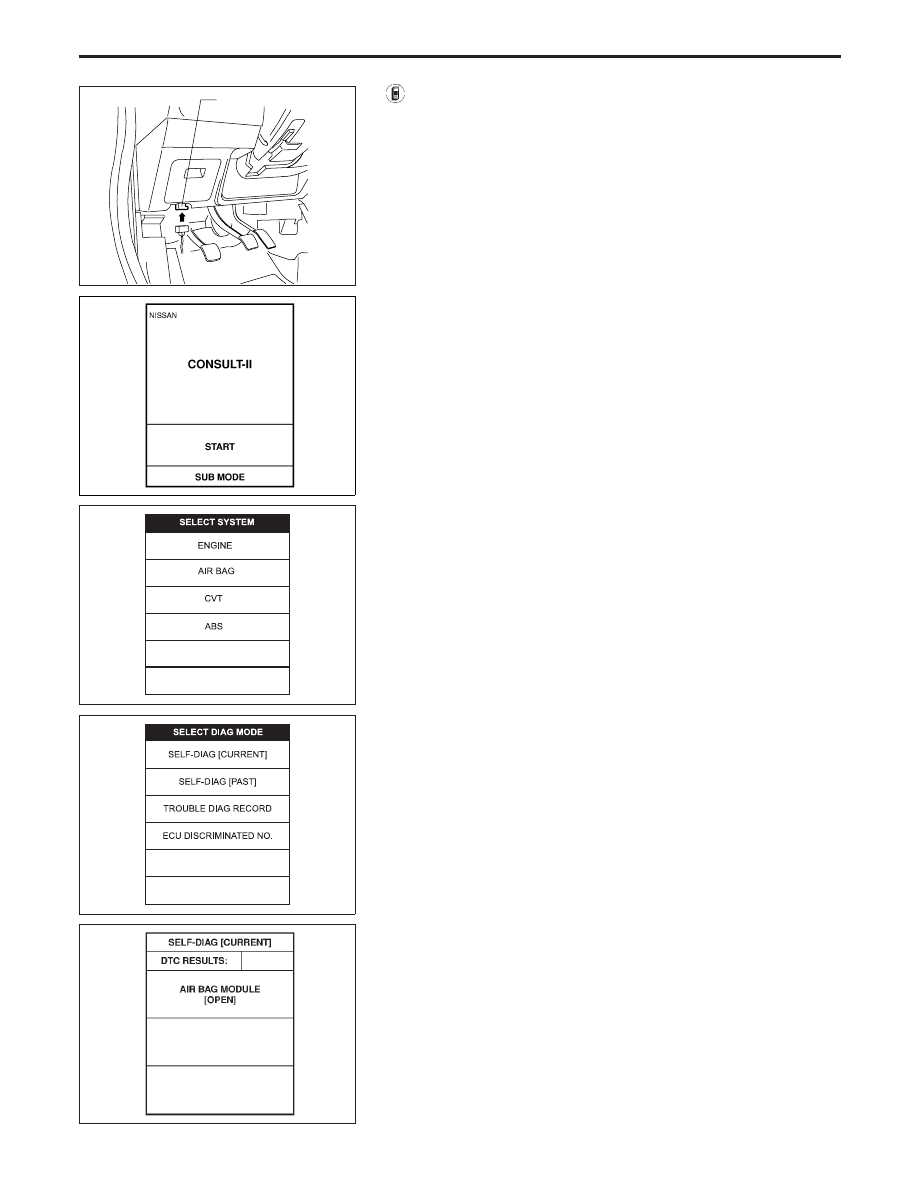

Trouble Diagnoses with CONSULT-II

DIAGNOSTIC PROCEDURE 2

Inspecting SRS malfunctioning parts by using CONSULT-II
— Diagnosis mode
1. Turn ignition switch to the “OFF”.
2. Connect “CONSULT-II” to Data link connector.

3. Turn ignition switch “ON”.
4. Touch “START”.

5. Touch “AIRBAG”.

6. Touch “SELF-DIAG [CURRENT]”.

7. Diagnostic codes are displayed on “SELF-DIAG [CUR-

RENT]”.

NRS071

Data link connector

SRS695

C2SSE01

C2SDM02

SRS772

TROUBLE DIAGNOSES — Supplemental Restraint System (SRS)

RS-38

If no malfunction is detected on “SELF-DIAG [CURRENT]” but
malfunction is indicated by the “AIR BAG”, warning lamp, go to
DIAGNOSTIC PROCEDURE 4, page RS-43, to diagnose the
following situations:

●

Self-diagnostic

result

“SELF-DIAG

[PAST]”

(previously

stored in the memory) might not be erased after repair.

●

The SRS system malfunctions intermittently.

8. Touch “PRINT”.
9. Compare diagnostic codes to “CONSULT-II Diagnostic Code

Chart”, page RS-39.

10. Touch “BACK” key of CONSULT-II until “SELECT SYSTEM ”

appears in order to return to User mode from Diagnosis
mode.

11. Turn ignition switch “OFF”, then turn off and disconnect CON-

SULT-II and both battery cables.

12. Repair the system as outlined by the “Repair order” in “CON-

SULT-II Diagnostic Code Chart”, that corresponds to the self-
diagnostic result. For replacement procedure of component
parts, refer to RS-13.

13. After repairing the system, go to DIAGNOSTIC PROCE-

DURE 3, page RS-42 for final checking.

CONSULT-II Diagnostic Code Chart
(“SELF-DIAGNOSIS”)

Diagnostic item

Explanation

Repair order

Recheck SRS at each

replacement.

NO DTC IS DETECTED.

When malfunction is indi-
cated by the “AIR BAG”
warning lamp in User mode

●

Low battery voltage (Less
than 9V).

●

Go to DIAGNOSTIC PRO-
CEDURE 3 (RS-42) after
charging battery.

●

Self-diagnostic result
“SELF-DIAG [PAST]” (pre-
viously stored in the
memory) might not be
erased after repair.

●

Intermittent malfunction has
been detected in the past.

Go to DIAGNOSTIC PROCE-
DURE 4 (RS-43).

No malfunction is detected.

●

Go to DIAGNOSTIC PRO-
CEDURE 3 (RS-42).

AIRBAG MODULE
[OPEN]

●

Driver’s air bag module circuit is open. (including the spiral
cable)

1. Visually check the wiring

harness connection.

2. Replace the harness if it

has visible damage.

3. Replace driver’s air bag

module.
(Before disposing of it, it
must be deployed.)

4. Replace the spiral cable.
5. Replace the diagnosis

sensor unit.

6. Replace the related har-

ness.

C2SDC02

TROUBLE DIAGNOSES — Supplemental Restraint System (SRS)

Trouble Diagnoses with CONSULT-II

(Cont’d)

RS-39

Diagnostic item

Explanation

Repair order

Recheck SRS at each

replacement.

AIRBAG MODULE
[VB-SHORT]

●

Driver’s air bag module circuit is shorted to a power supply
circuit. (including the spiral cable)

1. Visually check the wiring

harness connection.

2. Replace the harness if it

has visible damage.

3. Replace the spriral cable.
4. Replace driver’s air bag

module.
(Before disposing of it, it
must be deployed.)

5. Replace the diagnosis

sensor unit.

6. Replace the related har-

ness.

AIRBAG MODULE
[GND-SHORT]

●

Driver’s air bag module circuit is shorted to ground. (includ-
ing the spiral cable)

AIRBAG MODULE
[SHORT]

●

Driver’s air bag module circuits are shorted to each other.

ASSIST A/B MODULE
[VB/SHORT]

●

Passenger’s air bag module circuit is shorted to some
power supply circuit.

1. Visually check the wiring

harness connection.

2. Replace the harness if it

has visible damage.

3. Replace passenger’s air

bag module. (Before dis-
posal of it, it must be
deployed.)

4. Replace the diagnosis

sensor unit.

5. Replace the related har-

ness.

ASSIST A/B MODULE
[OPEN]

●

Passenger’s air bag module circuit is open.

ASSIST A/B MODULE
[GND-SHORT]

●

Passenger’s air bag module circuit is shorted to ground.

ASSIST A/B MODULE
[SHORT]

●

Passenger’s air bag module circuits are shorted to each
other.

SIDE MODULE LH
[OPEN]

●

Side air bag module (LH) circuit is open.

1. Visually check the wiring

harness connection.

2. Replace the harness if it

has visible damage.

3. Replace the side air bag

module (LH). (Before
disposal, it must be
deployed.)

4. Replace the diagnosis

sensor unit.

5. Replace the related har-

ness.

SIDE MODULE LH
[VB-SHORT]

●

Side air bag module (LH) circuit is shorted to some power
supply circuits.

SIDE MODULE LH
[GND-SHORT]

●

Side air bag module (LH) circuit is shorted to ground.

SIDE MODULE LH
[SHORT]

●

Side air bag module (LH) circuits are shorted to each other.

SIDE MODULE RH
[OPEN]

●

Side air bag module (RH) circuit is open.

1. Visually check the wiring

harness connection.

2. Replace the harness if it

has visible damage.

3. Replace the side air bag

module (RH). (Before
disposal, it must be
deployed.)

4. Replace the diagnosis

sensor unit.

5. Replace the related har-

ness.

SIDE MODULE RH
[VB-SHORT]

●

Side air bag module (RH) circuit is shorted to some power
supply circuits.

SIDE MODULE RH
[GND-SHORT]

●

Side air bag module (RH) circuit is shorted to ground.

SIDE MODULE RH
[SHORT]

●

Side air bag module (RH) circuits are shorted to each
other.

SATELLITE SENS LH
[UNIT FAIL]
SATELLITE SENS LH
[COMM FAIL]

●

Satellite sensor (LH)

1. Visually check the wiring

harness connection.

2. Replace the harness if it

has visible damage.

3. Replace the satellite sen-

sor (LH).

4. Replace the diagnosis

sensor unit.

5. Replace the related har-

ness.

TROUBLE DIAGNOSES — Supplemental Restraint System (SRS)

Trouble Diagnoses with CONSULT-II

(Cont’d)

RS-40
