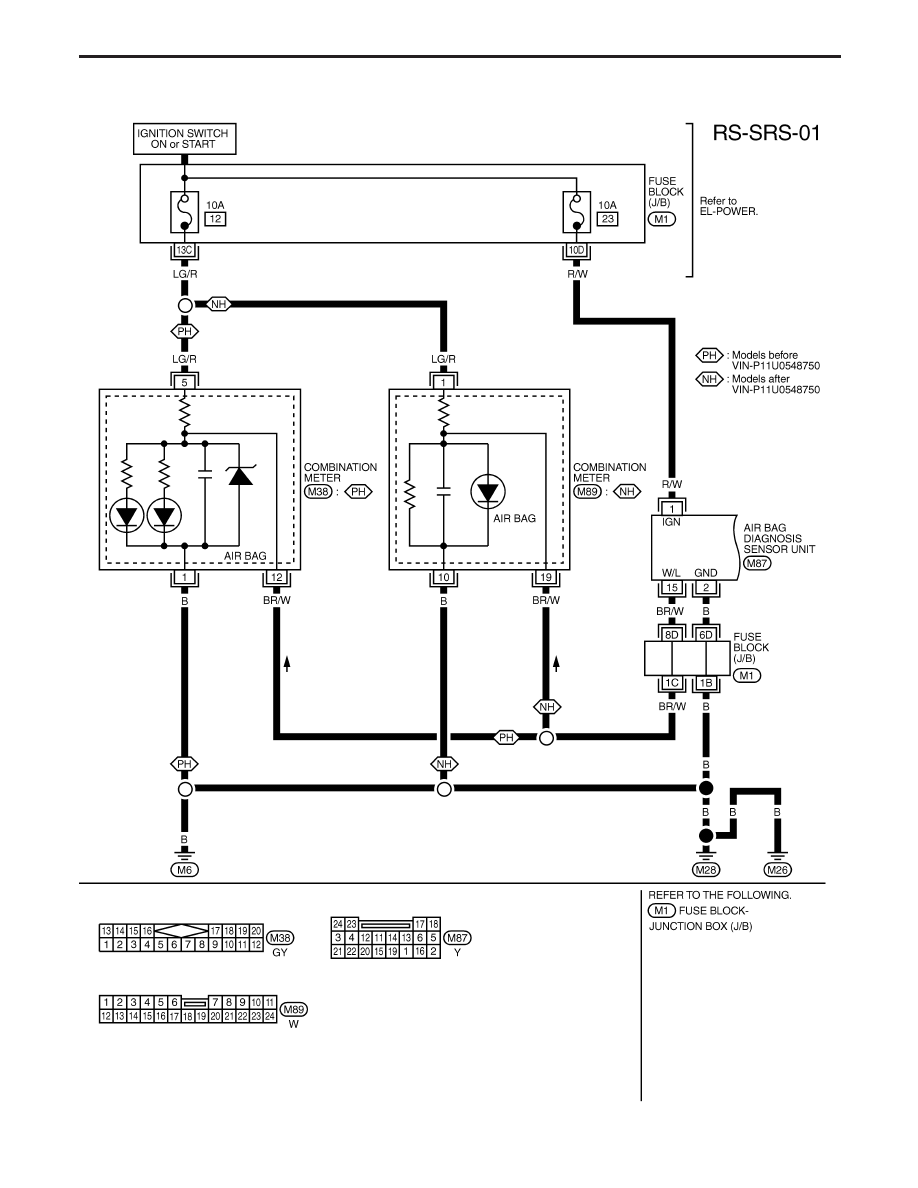

Wiring Diagram — SRS —

YRS059

TROUBLE DIAGNOSES — Supplemental Restraint System (SRS)

RS-33

YRS049

DIAGNOSIS
SENSOR UNIT

SPIRAL
CABLE

AIR BAG MODULE
(DRIVER’S SIDE)

AIR BAG MODULE
(PASSENGER’S SIDE)

: With dual air bag

: This connector is not shown in “HARNESS LAYOUT” of EL section.

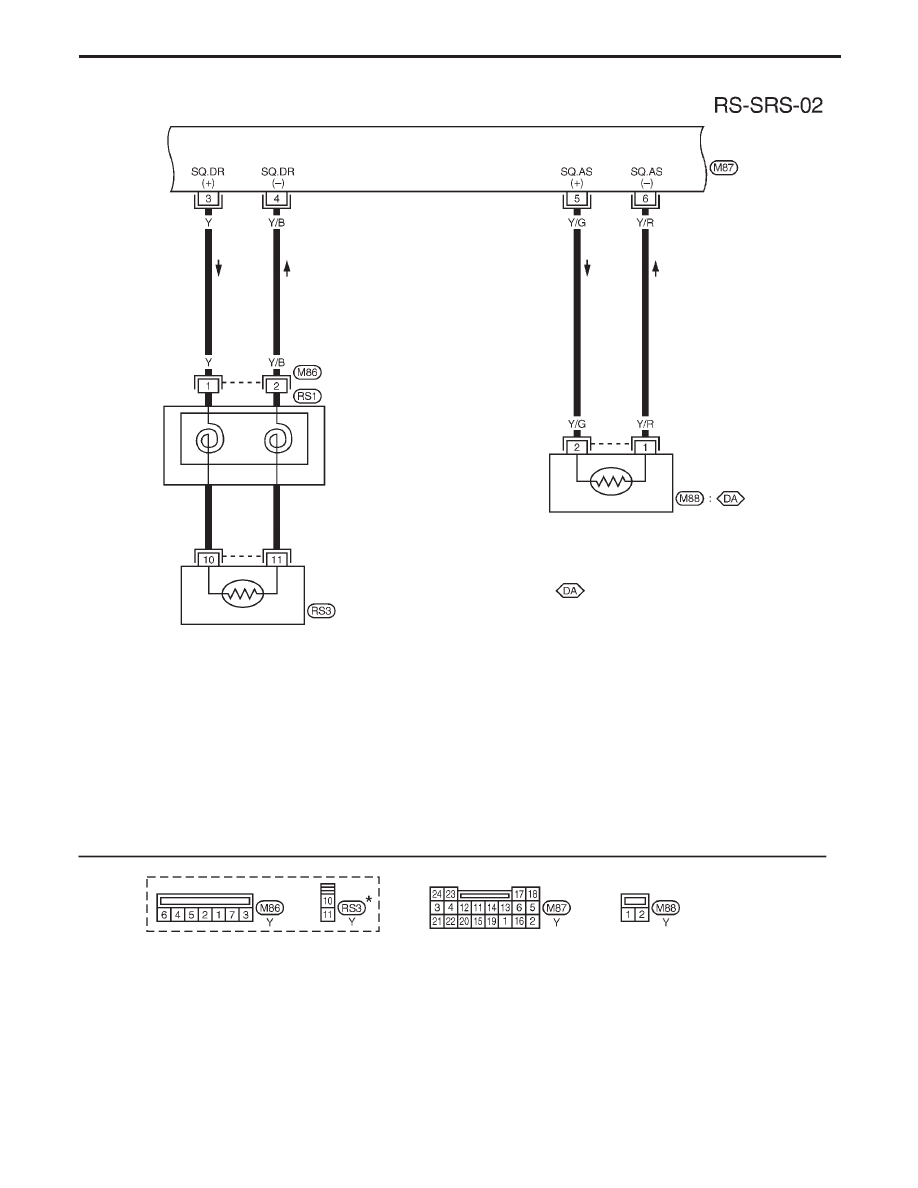

TROUBLE DIAGNOSES — Supplemental Restraint System (SRS)

Wiring Diagram — SRS — (Cont’d)

RS-34

YRS060

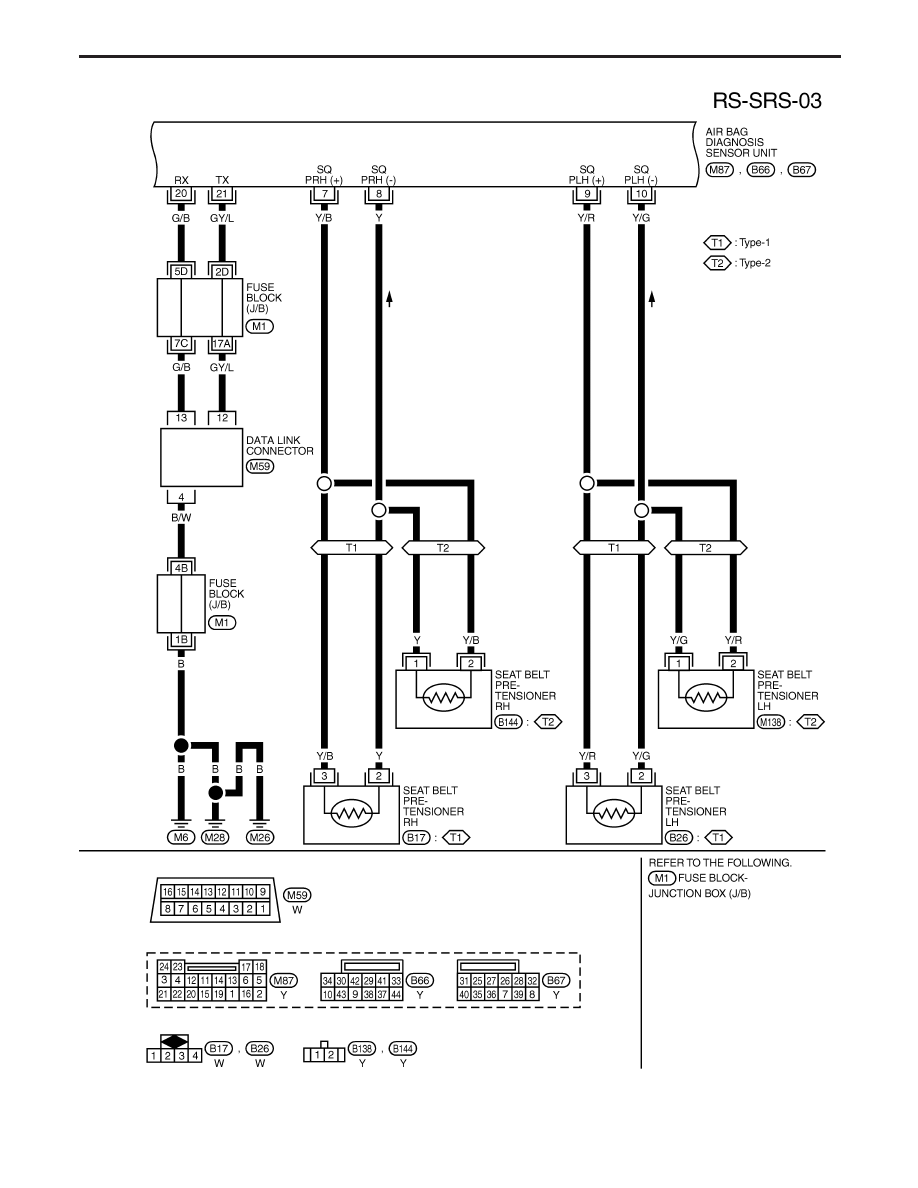

TROUBLE DIAGNOSES — Supplemental Restraint System (SRS)

Wiring Diagram — SRS — (Cont’d)

RS-35

YRS061

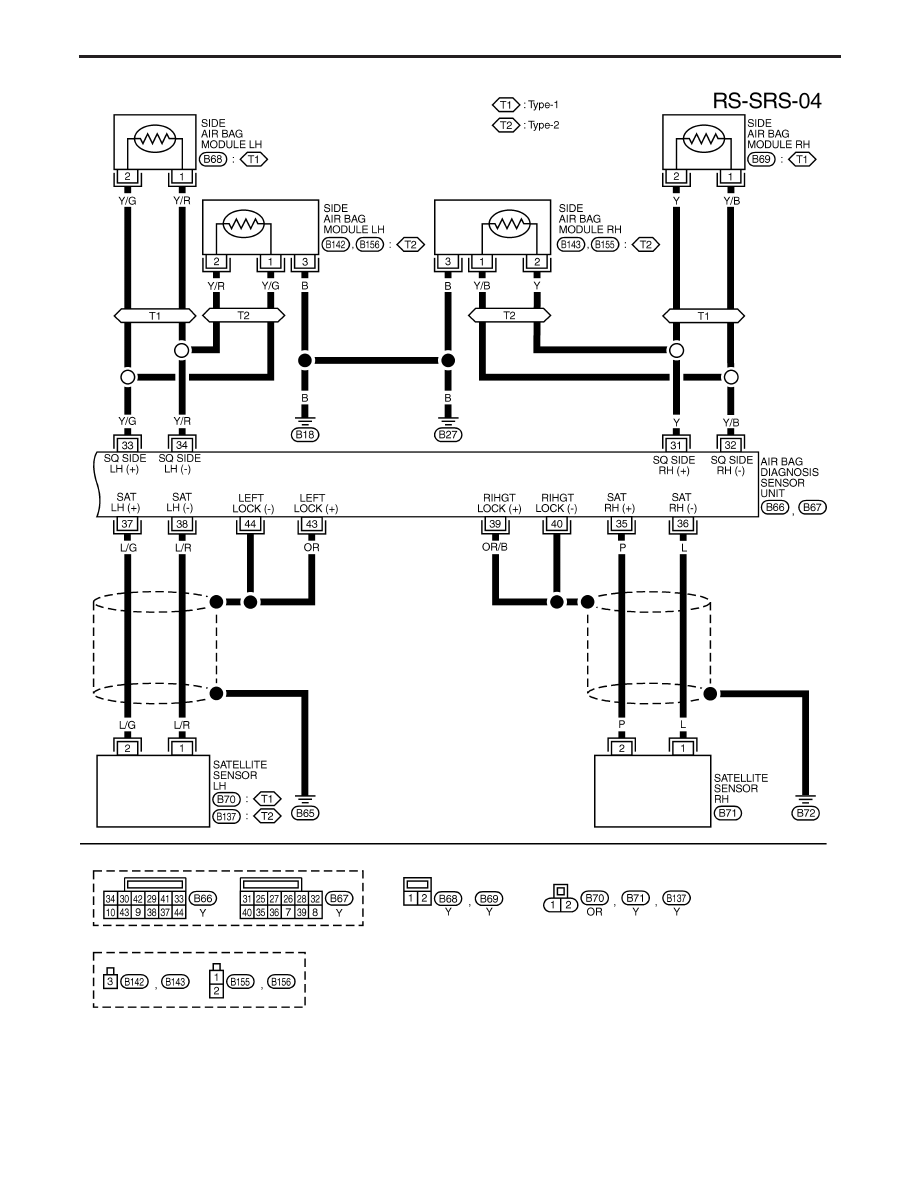

TROUBLE DIAGNOSES — Supplemental Restraint System (SRS)

Wiring Diagram — SRS — (Cont’d)

RS-36
