Nissan Primera P11. Manual - part 529

Mainshaft C-ring

NCMT0029S03

Allowable clearance

0 - 0.06 mm (0 - 0.0024 in)

Thickness

Part number*

3.48 mm (0.1370 in)

32348-6J000

3.51 mm (0.1382 in)

32348-6J001

3.54 mm (0.1394 in)

32348-6J002

3.57 mm (0.1406 in)

32348-6J003

3.60 mm (0.1417 in)

32348-6J004

3.63 mm (0.1429 in)

32348-6J005

3.66 mm (0.1441 in)

32348-6J006

3.69 mm (0.1453 in)

32348-6J007

3.72 mm (0.1465 in)

32348-6J008

3.75 mm (0.1476 in)

32348-6J009

3.78 mm (0.1488 in)

32348-6J010

3.81 mm (0.1500 in)

32348-6J011

3.84 mm (0.1512 in)

32348-6J012

3.87 mm (0.1524 in)

32348-6J013

3.90 mm (0.1535 in)

32348-6J014

3.93 mm (0.1547 in)

32348-6J015

3.96 mm (0.1559 in)

32348-6J016

*: Always check with the parts department for the latest informa-

tion.

AVAILABLE ADJUSTING SHIMS

NCMT0037

Input Shaft Rear Bearing Adjusting Shim

NCMT0037S01

Allowable clearance

0 - 0.06 mm (0 - 0.0024 in)

Thickness

Part number*

0.74 mm (0.0291 in)

32225-6J003

0.78 mm (0.0307 in)

32225-6J004

0.82 mm (0.0323 in)

32225-6J005

0.86 mm (0.0339 in)

32225-6J006

0.90 mm (0.0354 in)

32225-6J007

0.94 mm (0.0370 in)

32225-6J008

0.98 mm (0.0386 in)

32225-6J009

1.02 mm (0.0402 in)

32225-6J010

1.06 mm (0.0417 in)

32225-6J011

1.10 mm (0.0433 in)

32225-6J012

1.14 mm (0.0449 in)

32225-6J013

1.18 mm (0.0465 in)

32225-6J014

1.22 mm (0.0480 in)

32225-6J015

1.26 mm (0.0496 in)

32225-6J016

1.30 mm (0.0512 in)

32225-6J017

1.34 mm (0.0528 in)

32225-6J018

1.38 mm (0.0543 in)

32225-6J019

1.42 mm (0.0559 in)

32225-6J020

1.46 mm (0.0575 in)

32225-6J021

1.50 mm (0.0591 in)

32225-6J022

1.54 mm (0.0606 in)

32225-6J023

1.58 mm (0.0622 in)

32225-6J024

1.62 mm (0.0638 in)

32225-6J060

1.66 mm (0.0654 in)

32225-6J061

Mainshaft Adjusting Shim

NCMT0037S02

Standard length “L”

151.35 - 151.45 mm (5.9586 -

5.9626 in)

Thickness

Part number*

0.48 mm (0.0189 in)

32238-6J000

0.56 mm (0.0220 in)

32238-6J001

0.64 mm (0.0252 in)

32238-6J002

0.72 mm (0.0283 in)

32238-6J003

0.80 mm (0.0315 in)

32238-6J004

0.88 mm (0.0346 in)

32238-6J005

*: Always check with the parts department for the latest informa-

tion.

SERVICE DATA AND SPECIFICATIONS (SDS)

RS5F70A

Inspection and Adjustment — RS5F70A (Cont’d)

MT-91

Mainshaft Rear Bearing Adjusting Shim

NCMT0037S03

Thickness

Part number*

2.99 mm (0.1177 in)

32238-6J010

3.03 mm (0.1193 in)

32238-6J011

3.07 mm (0.1209 in)

32238-6J012

3.11 mm (0.1224 in)

32238-6J013

3.15 mm (0.1240 in)

32238-6J014

3.19 mm (0.1256 in)

32238-6J015

3.23 mm (0.1272 in)

32238-6J016

3.27 mm (0.1287 in)

32238-6J017

3.31 mm (0.1303 in)

32238-6J018

3.35 mm (0.1319 in)

32238-6J019

3.39 mm (0.1335 in)

32238-6J020

3.43 mm (0.1350 in)

32238-6J021

3.47 mm (0.1366 in)

32238-6J022

3.51 mm (0.1382 in)

32238-6J023

AVAILABLE THRUST WASHER

NCMT0038

Mainshaft Thrust Washer

NCMT0038S01

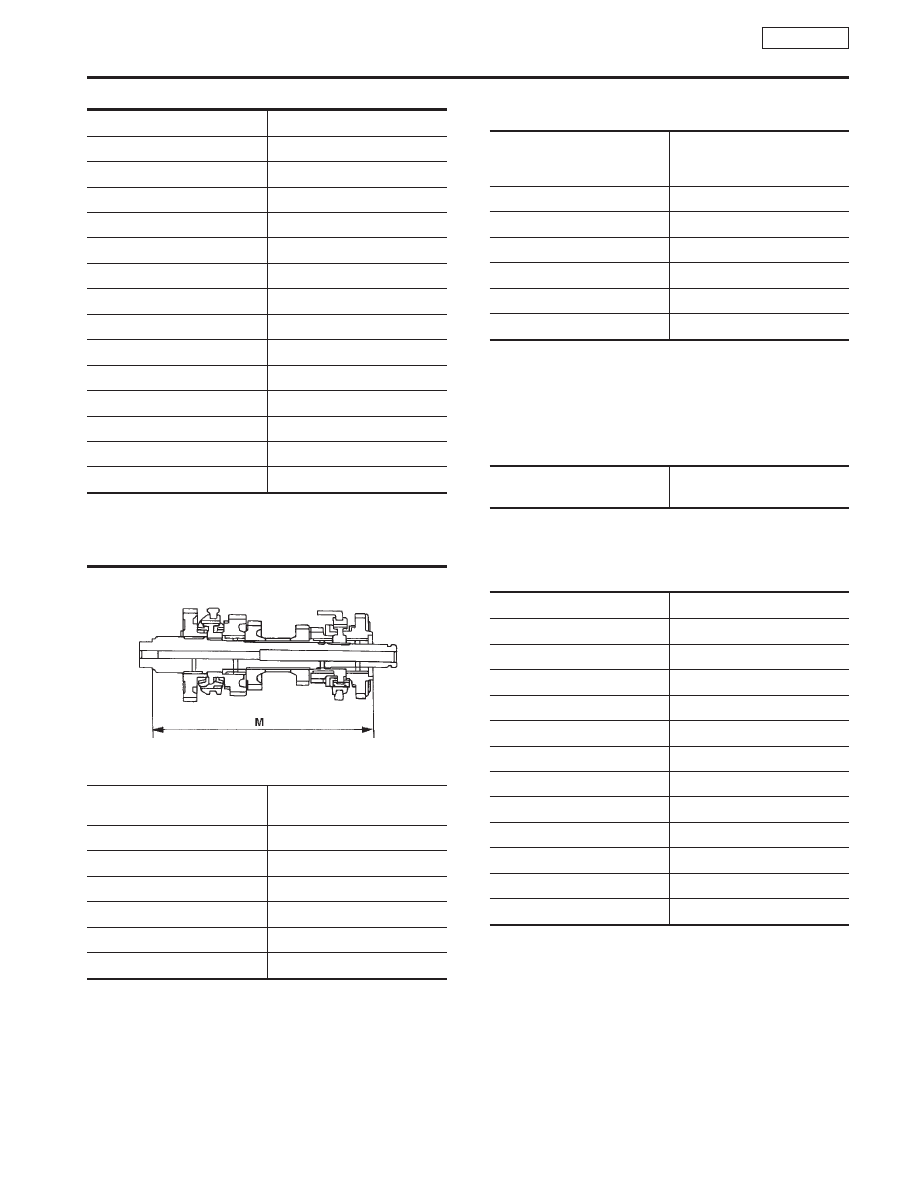

SMT843D

244.20 - 244.30 mm

(9.6142 - 9.6181 in)

Standard length “M”

244.20 - 244.30 mm (9.6142 -

9.6181 in)

Thickness

Part number*

6.04 mm (0.2378 in)

32246-6J000

6.12 mm (0.2409 in)

32246-6J001

6.20 mm (0.2441 in)

32246-6J002

6.28 mm (0.2472 in)

32246-6J003

6.36 mm (0.2504 in)

32246-6J004

*: Always check with the parts department for the latest informa-

tion.

AVAILABLE WASHERS

NCMT0031

Differential Side Gear Thrust Washer

NCMT0031S01

Allowable clearance between
side gear and differential case
with washer

0.1 - 0.2 mm (0.004 - 0.008 in)

Thickness mm (in)

Part number*

0.75 - 0.80 (0.0295 - 0.0315)

38424-D2111

0.80 - 0.85 (0.0315 - 0.0335)

38424-D2112

0.85 - 0.90 (0.0335 - 0.0354)

38424-D2113

0.90 - 0.95 (0.0354 - 0.0374)

38424-D2114

0.95 - 1.00 (0.0374 - 0.0394)

38424-D2115

AVAILABLE SHIMS — DIFFERENTIAL SIDE
BEARING PRELOAD AND ADJUSTING
SHIM

NCMT0032

Bearing Preload

NCMT0032S01

Unit: mm (in)

Differential side bearing preload:
T*

0.15 - 0.21 (0.0059 - 0.0083)

* Install shims which are “deflection of differential case” + “T” in
thickness.

Differential Side Bearing Adjusting Shims

NCMT0032S03

Thickness mm (in)

Part number*

0.44 (0.0173)

38454-M8000

0.48 (0.0189)

38454-M8001

0.52 (0.0205)

38454-M8002

0.56 (0.0220)

38454-M8003

0.60 (0.0236)

38454-M8004

0.64 (0.0252)

38454-M8005

0.68 (0.0268)

38454-M8006

0.72 (0.0283)

38454-M8007

0.76 (0.0299)

38454-M8008

0.80 (0.0315)

38454-M8009

0.84 (0.0331)

38454-M8010

0.88 (0.0346)

38454-M8011

*: Always check with the parts department for the latest informa-

tion.

SERVICE DATA AND SPECIFICATIONS (SDS)

RS5F70A

Inspection and Adjustment — RS5F70A (Cont’d)

MT-92

REAR AXLE &

REAR SUSPENSION

SECTION

RA

CONTENTS

PRECAUTIONS AND PREPARATION

.......................... 2

Precautions ................................................................ 2
Special Service Tools ................................................ 2
Commercial Service Tools ......................................... 2

NOISE, VIBRATION AND HARSHNESS (NVH)
TROUBLESHOOTING

................................................... 3

NVH Troubleshooting Chart....................................... 3

REAR SUSPENSION SYSTEM

..................................... 4

ON-VEHICLE SERVICE

................................................ 5

Rear Axle and Rear Suspension Parts ..................... 5
Rear Wheel Bearing .................................................. 5

Rear Wheel Alignment............................................... 6

REAR AXLE

................................................................... 7

Wheel Hub ................................................................. 7

REAR SUSPENSION

..................................................... 9

Removal and Installation ......................................... 10
Coil Spring and Shock Absorber ..............................11
Torsion Beam, Lateral Link and Control Rod .......... 12

SERVICE DATA AND SPECIFICATIONS (SDS)

........ 14

General Specifications............................................. 14
Inspection and Adjustment ...................................... 14

RA

Precautions

●

When installing each rubber part, final tightening must
be carried out under unladen condition* with tires on
ground.
*: Fuel, radiator coolant and engine oil full. Spare tire,

jack, hand tools and mats in designated positions.

●

Use flare nut wrench when removing or installing brake
tubes.

●

After installing removed suspension parts, check wheel
alignment.

●

Do not jack up at the trailing arm and lateral link.

●

Always torque brake lines when installing.

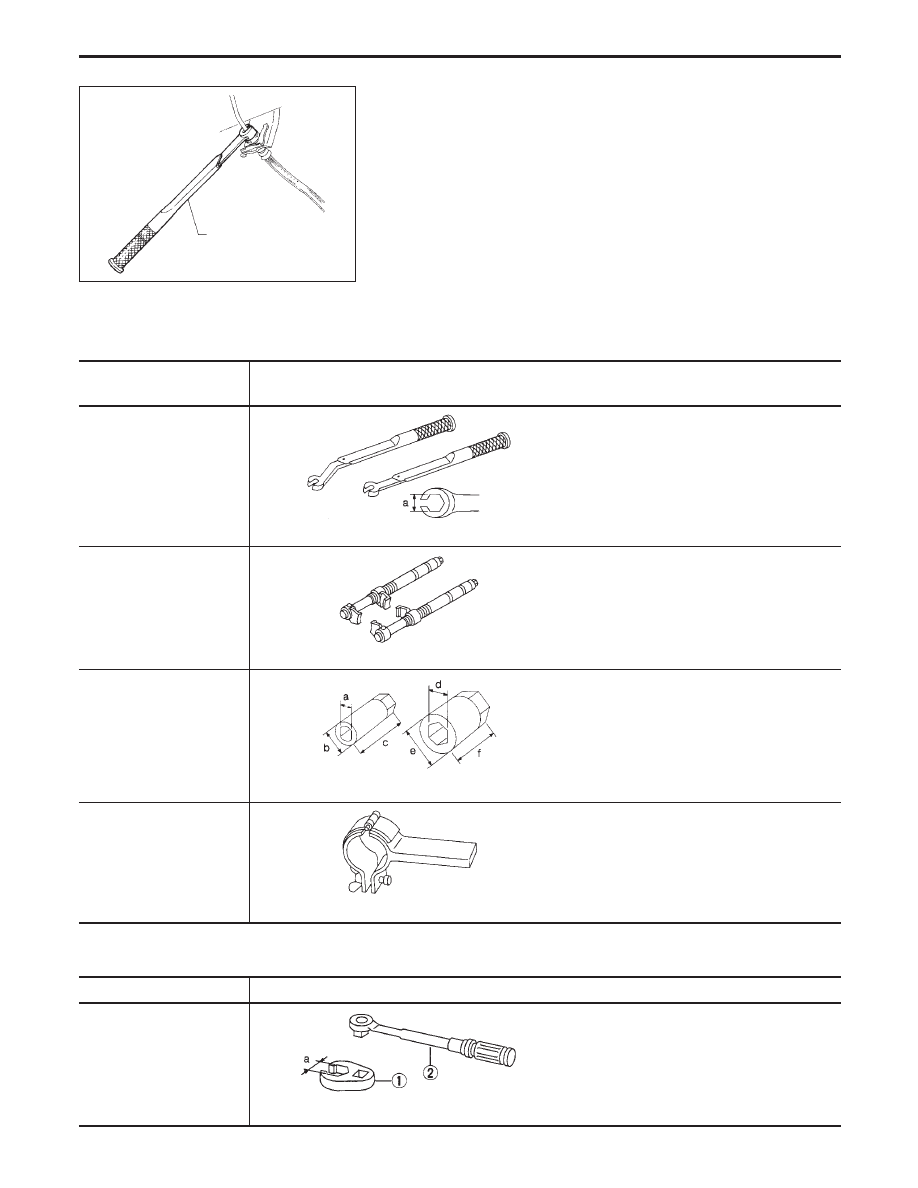

Special Service Tools

Tool number
Tool name

Description

GG94310000
Flare nut torque
wrench

NT406

Removing and installing brake piping

a: 10 mm (0.39 in)

HT71780000
Spring compressor

NT144

Removing and installing coil spring

KV40106400
Piston rod lock nut
wrench

NT369

a : 5 mm (0.20)
b : 16.2 mm (0.64 in) DIA
c : 52 mm (2.05 in)
d : 14 mm (0.55 in)
e : 25.4 mm (1.00 in) DIA
f : 55 mm (2.17 in)

ST35652000
Shock absorber
attachment

NT145

Fixing strut assembly

Commercial Service Tools

Tool name

Description

Equivalent to
GG94310000

p

1

Flare nut crows foot

p

2

Torque wrench

NT360

Removing and installing brake piping

a: 10 mm (0.39 in)

SBR820B

GG94310000

PRECAUTIONS AND PREPARATION

RA-2
