Nissan Primera P11. Manual - part 528





Inspection and Adjustment — RS5F32A

GEAR END PLAY

Gear

End play mm (in)

1st main gear

0.18 - 0.31 (0.0071 - 0.0122)

2nd main gear

0.20 - 0.30 (0.0079 - 0.0118)

3rd main gear

0.20 - 0.30 (0.0079 - 0.0118)

4th main gear

0.20 - 0.30 (0.0079 - 0.0118)

5th input gear

0.18 - 0.31 (0.0071 - 0.0122)

CLEARANCE BETWEEN BAULK RING AND
GEAR

1st, 4th, 5th baulk ring

Unit: mm (in)

Standard

Wear limit

1st

0.95 - 1.45 (0.0374 - 0.0571)

0.7 (0.028)

4th

0.90 - 1.45 (0.0354 - 0.0571)

5th

0.90 - 1.50 (0.0354 - 0.0591)

2nd and 3rd baulk ring

NMT026

Outer baulk ring

B

A

Inner baulk ring

Synchronizer cone

Dimension

Standard

Wear limit

A

0.7 - 0.9

(0.028 - 0.035)

0.2 (0.008)

B

0.6 - 1.1

(0.024 - 0.043)

AVAILABLE CHECK PLUGS

Reverse check plug

Reverse check turning torque
(At striking rod)

4.9 - 7.4 N·m

(50 - 75 kg-cm, 43 - 65 in-lb)

Length mm (in)

Part number

8.3 (0.327)

32188-M8001*

7.1 (0.280)

32188-M8002

7.7 (0.303)

32188-M8003

8.9 (0.350)

32188-M8004

* Standard check plug

AVAILABLE SNAP RINGS

Input shaft front bearing

Allowable clearance

0 - 0.1 mm (0 - 0.004 in)

Thickness mm (in)

Part number

1.27 (0.0500)

32204-M8004

1.33 (0.0524)

32204-M8005

1.39 (0.0547)

32204-M8006

1.45 (0.0571)

32204-M8007

Input shaft 5th synchronizer hub

Allowable clearance

0 - 0.1 mm (0 - 0.004 in)

Thickness mm (in)

Part number

2.00 (0.0787)

32311-M8812

2.05 (0.0807)

32311-M8813

2.10 (0.0827)

32311-M8814

2.15 (0.0846)

32311-M8815

2.20 (0.0866)

32311-M8816

2.25 (0.0886)

32311-M8817

2.30 (0.0906)

32311-M8818

AVAILABLE C-RINGS

Mainshaft C-ring

Allowable clearance

0 - 0.1 mm (0 - 0.004 in)

Thickness mm (in)

Part number

4.45 (0.1752)

32348-50J00

4.52 (0.1780)

32348-50J01

4.59 (0.1807)

32348-50J02

4.66 (0.1835)

32348-50J03

4.73 (0.1862)

32348-50J04

4.80 (0.1890)

32348-50J05

4.87 (0.1917)

32348-50J06

4.94 (0.1945)

32348-50J07

SERVICE DATA AND SPECIFICATIONS (SDS)

RS5F32A

Inspection and Adjustment — RS5F32A

MT-87

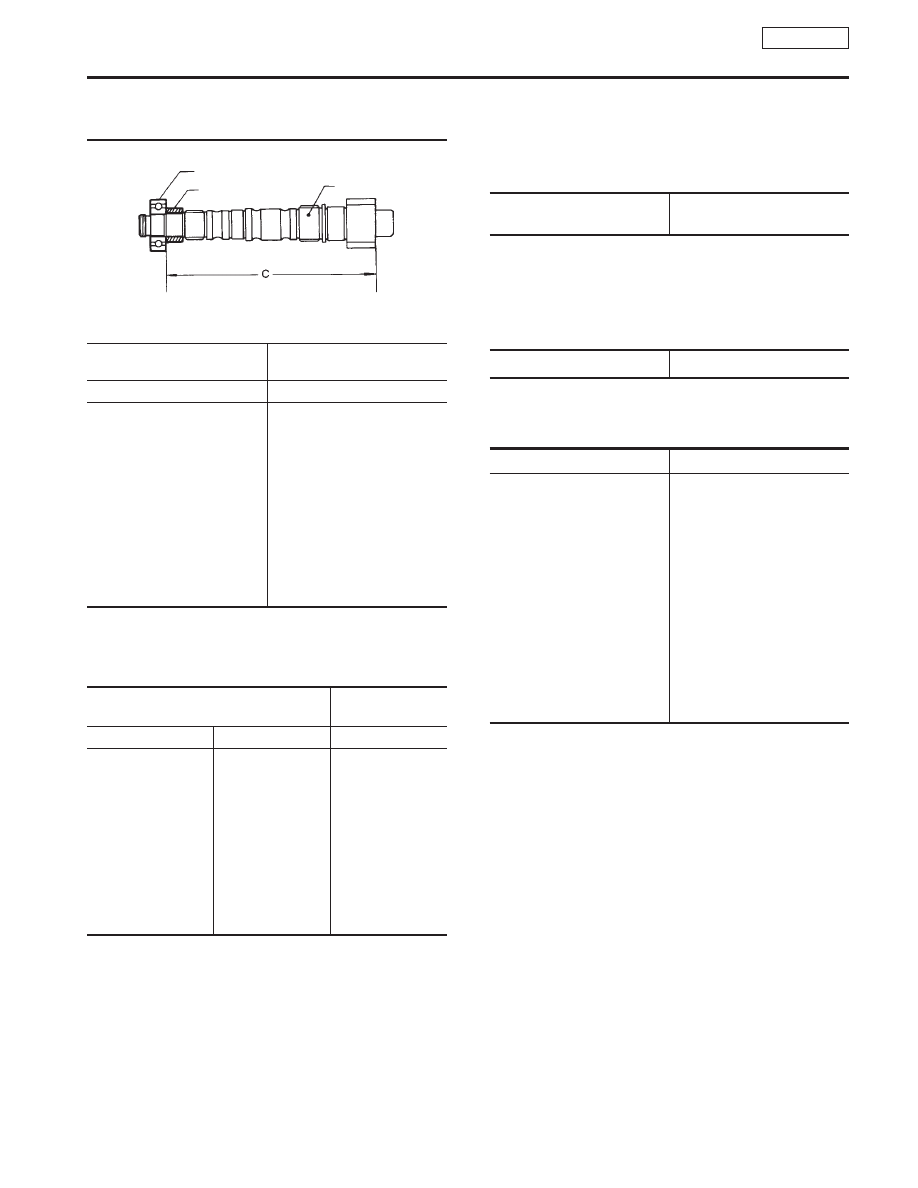

AVAILABLE SPACERS

Mainshaft bearing adjusting spacer

SMT693B

Mainshaft rear bearing

Mainshaft adjusting
spacing

Mainshaft

Bearing distance: C

230.15 - 230.25 mm

(9.0610 - 9.0649 in)

Thickness mm (in)

Part number

18.91 (0.7445)

32347-50J00

18.98 (0.7472)

32347-50J01

19.05 (0.7500)

32347-50J02

19.12 (0.7528)

32347-50J03

19.19 (0.7555)

32347-50J04

19.26 (0.7583)

32347-50J05

19.33 (0.7610)

32347-50J06

19.40 (0.7638)

32347-50J07

19.47 (0.7665)

32347-50J08

AVAILABLE WASHERS

Differential side gear thrust washer

Allowable clearance between side gear and
differential case with washer

0.1 - 0.2 mm

(0.004 - 0.008 in)

Thickness mm (in)

Part number

F32A

0.75 - 0.80

(0.0295 - 0.0315)

38424-D2111

0.80 - 0.85

(0.0315 - 0.0335)

38424-D2112

0.85 - 0.90

(0.0335 - 0.0354)

38424-D2113

0.90 - 0.95

(0.0354 - 0.0374)

38424-D2114

0.95 - 1.00

(0.0374 - 0.0394)

38424-D2115

AVAILABLE SHIMS
— DIFFERENTIAL SIDE BEARING

PRELOAD AND ADJUSTING SHIM

Bearing preload (Re-used bearing)

Unit: mm (in)

Differential side bearing preload:
T*

0.25 - 0.30 (0.0098 - 0.0118)

* Install shims which are “deflection of differential case” + “T” in thick-

ness.

Turning torque (New bearing)

Unit: N·m (kg-cm, in-lb)

Final drive

2.9 - 6.9 (30 - 70, 26 - 61)

Differential side bearing adjusting shims

Thickness mm (in)

Part number

0.44 (0.0173)

38454-M8000

0.48 (0.0189)

38454-M8001

0.56 (0.0220)

38454-M8003

0.60 (0.0236)

38454-M8004

0.64 (0.0252)

38454-M8005

0.68 (0.0268)

38454-M8006

0.72 (0.0283)

38454-M8007

0.76 (0.0299)

38454-M8008

0.80 (0.0315)

38454-M8009

0.84 (0.0331)

38454-M8010

0.88 (0.0346)

38454-M8011

SERVICE DATA AND SPECIFICATIONS (SDS)

RS5F32A

Inspection and Adjustment — RS5F32A (Cont’d)

MT-88

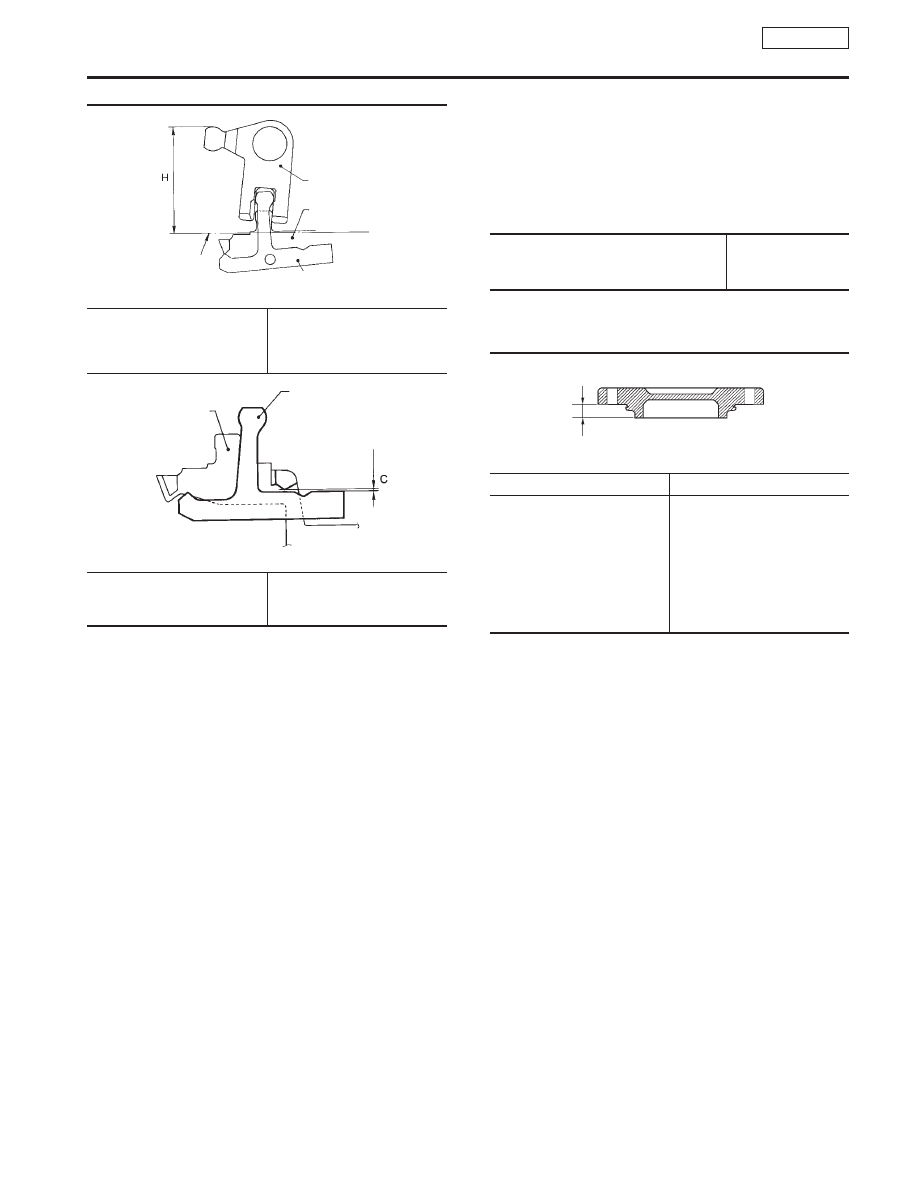

INPUT SHAFT BRAKING MECHANISM

SMT735B

1st & 2nd shifter

Striking lever

Reverse brake cam

Control bracket
fitting surface

Maximum height “H” between the
control bracket fitting surface and
1-2 shifter

mm (in)

67.16 - 67.64

(2.6441 - 2.6630)

SMT736B

Reverse brake cam

Striking lever

Clearance “C” between reverse
brake cam and striking lever

mm (in)

0.05 - 0.125

(0.0020 - 0.0049)

MAINSHAFT END PLAY

Mainshaft end play
(Clearance between end of case cover and
mainshaft rear bearing outer race)

0 - 0.1 mm

(0 - 0.004 in)

Case cover

SMT760B

T

Thickness “T” mm (in)

Part No.

10.78 (0.4244)

32131-50J00

10.83 (0.4264)

32131-50J01

10.88 (0.4283)

32131-50J02

10.93 (0.4303)

32131-50J03

10.98 (0.4323)

32131-50J04

11.03 (0.4343)

32131-50J05

SERVICE DATA AND SPECIFICATIONS (SDS)

RS5F32A

Inspection and Adjustment — RS5F32A (Cont’d)

MT-89

Inspection and Adjustment — RS5F70A

GEAR END PLAY

NCMT0025

Unit: mm (in)

Gear

End play

1st main gear

0.18 - 0.31 (0.0071 - 0.0122)

2nd main gear

5th main gear

Reverse main gear

3rd input gear

4th input gear

0.17 - 0.44 (0.0067 - 0.0173)

CLEARANCE BETWEEN BAULK RING AND
GEAR

NCMT0026

3rd, 4th, 5th, Reverse Baulk Ring

NCMT0026S01

Unit: mm (in)

Standard

Wear limit

3rd

0.90 - 1.45 (0.0354 - 0.0571)

0.7 (0.028)

4th

5th

Reverse

0.9 - 1.35 (0.0354 - 0.0531)

1st and 2nd Baulk Ring

NCMT0026S02

Unit: mm (in)

SMT757C

Synchronizer cone

Inner baulk ring

Outer baulk ring

Dimension

Standard

Wear limit

A

0.6 - 0.8 (0.024 -

0.031)

0.2 (0.008)

B

0.6 - 1.1 (0.024 -

0.043)

AVAILABLE SNAP RINGS

NCMT0028

Snap Ring

NCMT0028S01

Allowable clearance

0.05 - 0.25 mm (0.0020 - 0.0098

in)

Thickness

Part number*

1.45 mm (0.0571 in)

32204-6J000

1.55 mm (0.0610 in)

32204-6J001

1.65 mm (0.0650 in)

32204-6J002

1.75 mm (0.0689 in)

32204-6J003

1.85 mm (0.0728 in)

32204-6J004

*: Always check with the parts department for the latest informa-

tion.

AVAILABLE C-RINGS

NCMT0029

4th Input Gear C-ring

NCMT0029S01

Allowable clearance

0 - 0.06 mm (0 - 0.0024 in)

Thickness

Part number*

3.00 mm (0.1181 in)

32205-6J000

3.03 mm (0.1193 in)

32205-6J001

3.06 mm (0.1205 in)

32205-6J002

3.09 mm (0.1217 in)

32205-6J003

5th Input Gear Rear C-ring

NCMT0029S02

Allowable clearance

0 - 0.06 mm (0 - 0.0024 in)

Thickness

Part number*

2.59 mm (0.1020 in)

32205-6J005

2.62 mm (0.1031 in)

32205-6J006

2.65 mm (0.1043 in)

32205-6J007

2.68 mm (0.1055 in)

32205-6J008

2.71 mm (0.1067 in)

32205-6J009

2.74 mm (0.1079 in)

32205-6J010

SERVICE DATA AND SPECIFICATIONS (SDS)

RS5F70A

Inspection and Adjustment — RS5F70A

MT-90
