ACCELERATOR CONTROL, FUEL &

EXHAUST SYSTEMS

SECTION

FE

CONTENTS

PREPARATION

.............................................................. 2

Special Service Tool .................................................. 2

QG16DE, QG18DE, SR20DE

ACCELERATOR CONTROL SYSTEM

......................... 3

Adjusting Accelerator Cable ...................................... 4

CD20T

ACCELERATOR CONTROL SYSTEM

......................... 5

QG16DE, QG18DE, SR20De, CD20T

FUEL SYSTEM

.............................................................. 6

Fuel Pump and Gauge .............................................. 7

EXHAUST SYSTEM

...................................................... 9

FE

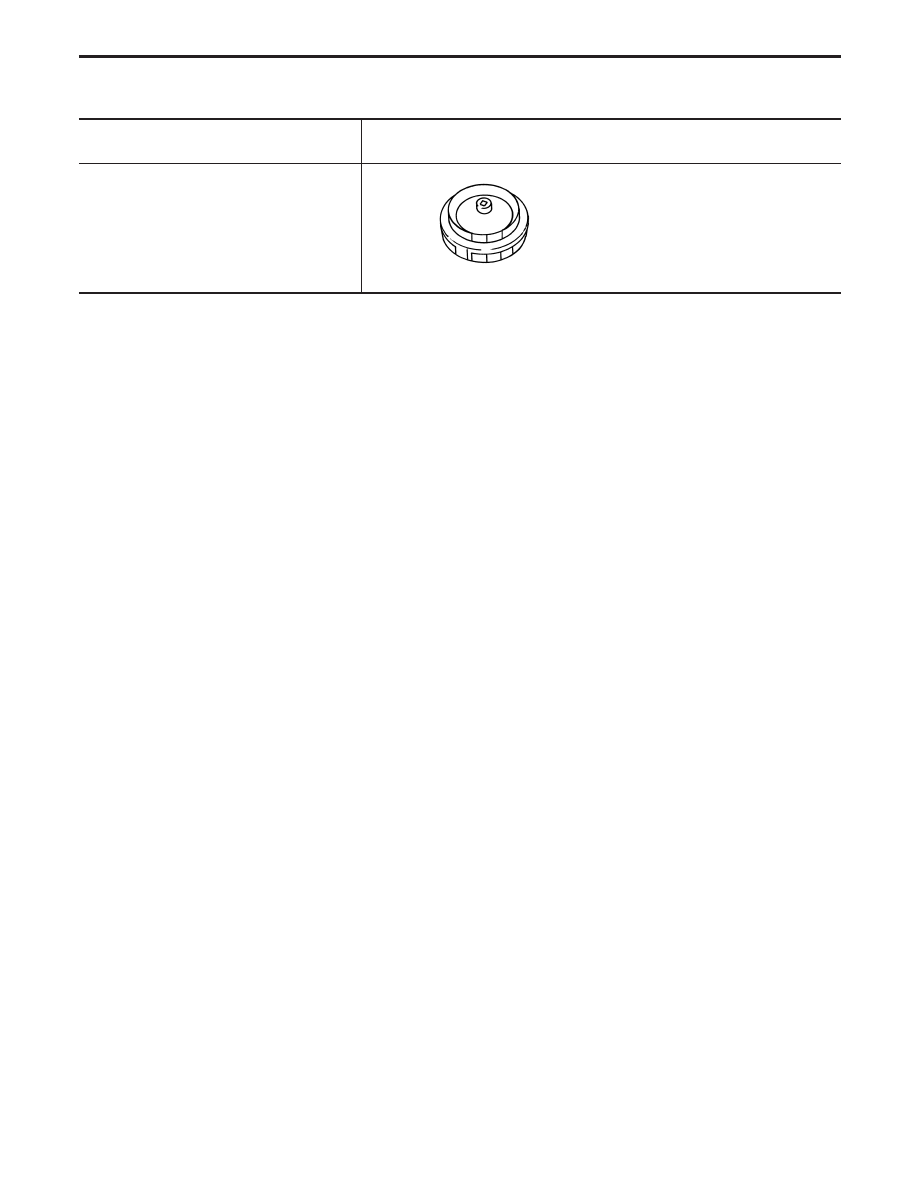

Special Service Tool

Tool number
Tool name

Description

KV999G0010
Fuel tank lock ring socket

NT057

Removing and installing fuel tank
lock ring

PREPARATION

FE-2

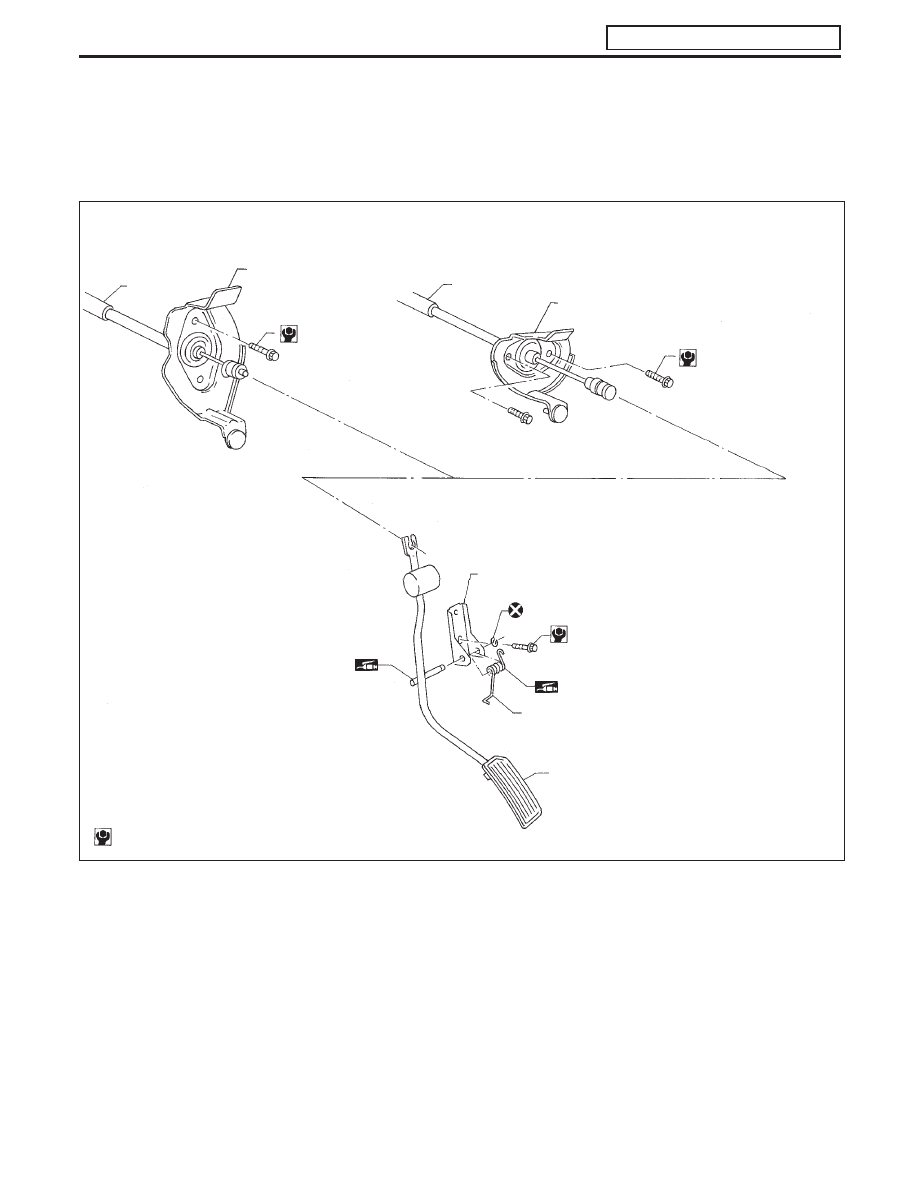

CAUTION:

●

When removing accelerator cable, mark location to indicate lock nut’s initial position.

●

Check that throttle valve is completely open when accelerator pedal is fully depressed. Check
that throttle valve returns to idle position when accelerator pedal is released.

●

Check accelerator control does not interfere with any adjacent parts.

●

When connecting accelerator cable, be careful not to twist or scratch cable.

p

1

Accelerator cable

p

2

Cable bracket

p

3

Pedal bracket

p

4

Return spring

p

5

Accelerator pedal

NFE062

SEC. 180

p

1

p

2

(LHD models)

p

1

3 - 4 (0.3 - 0.4, 27 - 35)

3 - 4 (0.3 - 0.4, 27 - 35)

p

2

(RHD models)

p

5

p

4

3 - 4 (0.3 - 0.4, 27 - 35)

p

3

: N·m (kg-m, in-lb)

ACCELERATOR

CONTROL SYSTEM

QG16DE, QG18DE, SR20DE

FE-3

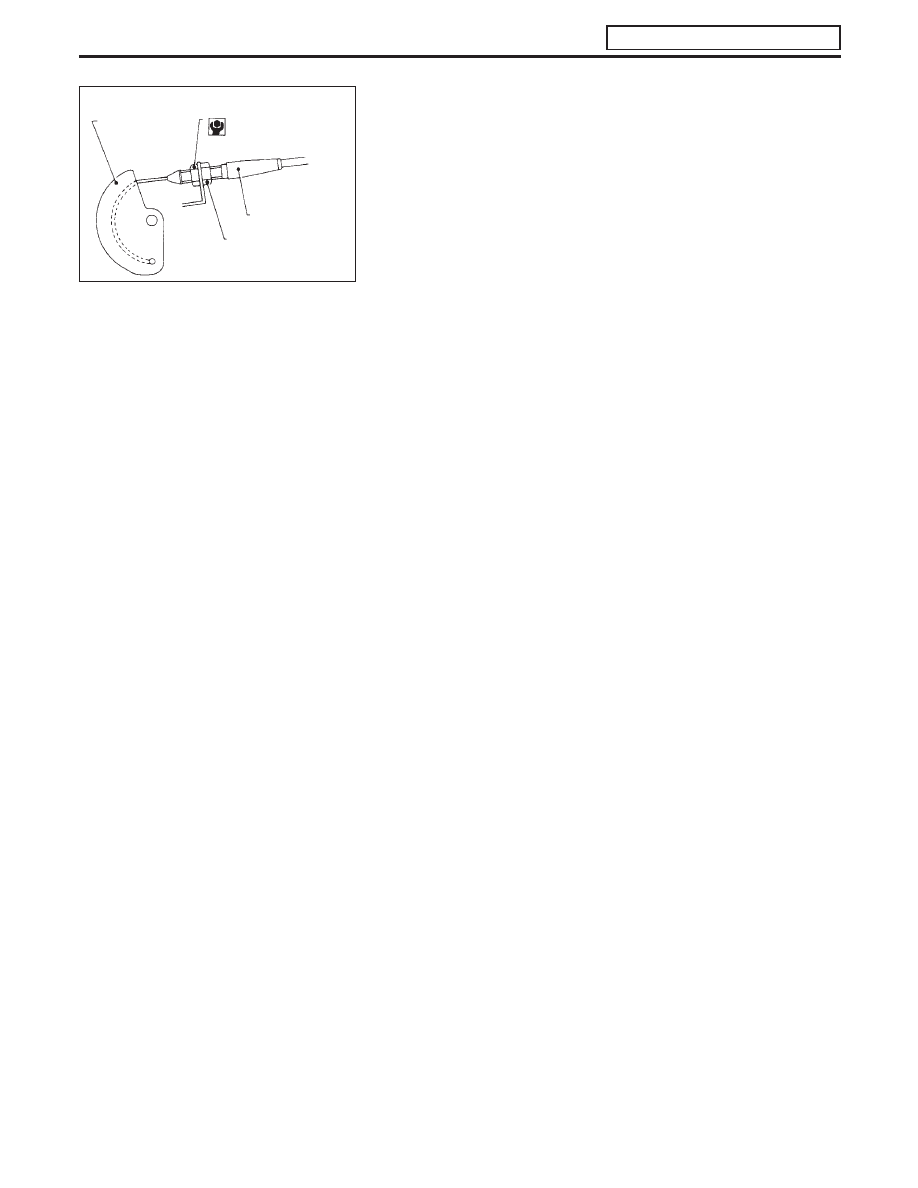

Adjusting Accelerator Cable

1. Loosen lock nut, and tighten adjusting nut until throttle drum

starts to move.

2. From that position turn back adjusting nut 1.5 to 2 turns, and

secure lock nut.

NFE020

Throttle drum

Accelerator

Adjusting nut

Lock nut

8 - 11 N·m
(0.8 - 1.1 kg-m,
71 - 97 in-lb)

ACCELERATOR

CONTROL SYSTEM

QG16DE, QG18DE, SR20DE

FE-4
