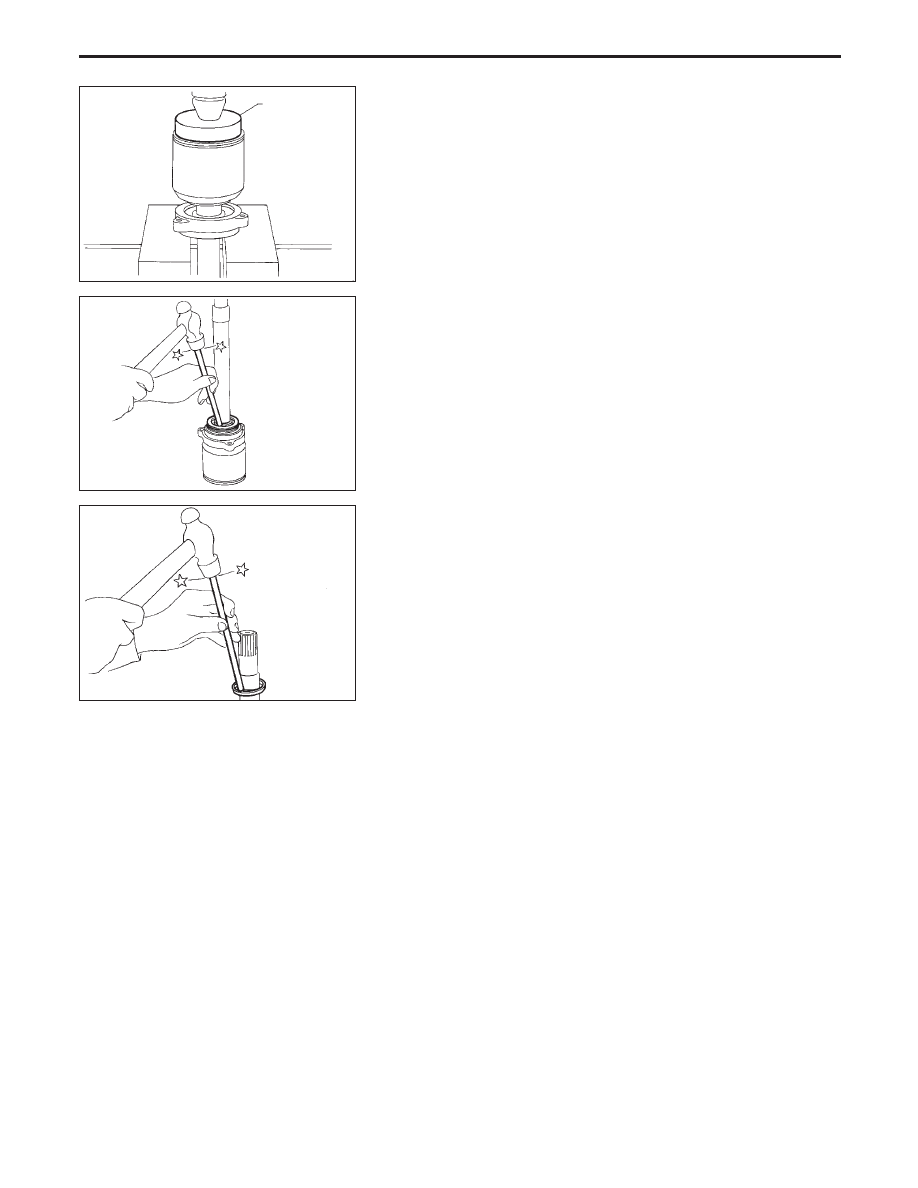

Press drive shaft into bearing.

●

Install snap ring.

●

Install new dust shield.

SFA694

Suitable tool

SFA695

SFA621

Transaxle side

FRONT AXLE

Drive shaft (Cont’d)

FA-25

MODELS BEFORE VIN - P11U0559000

NFA057

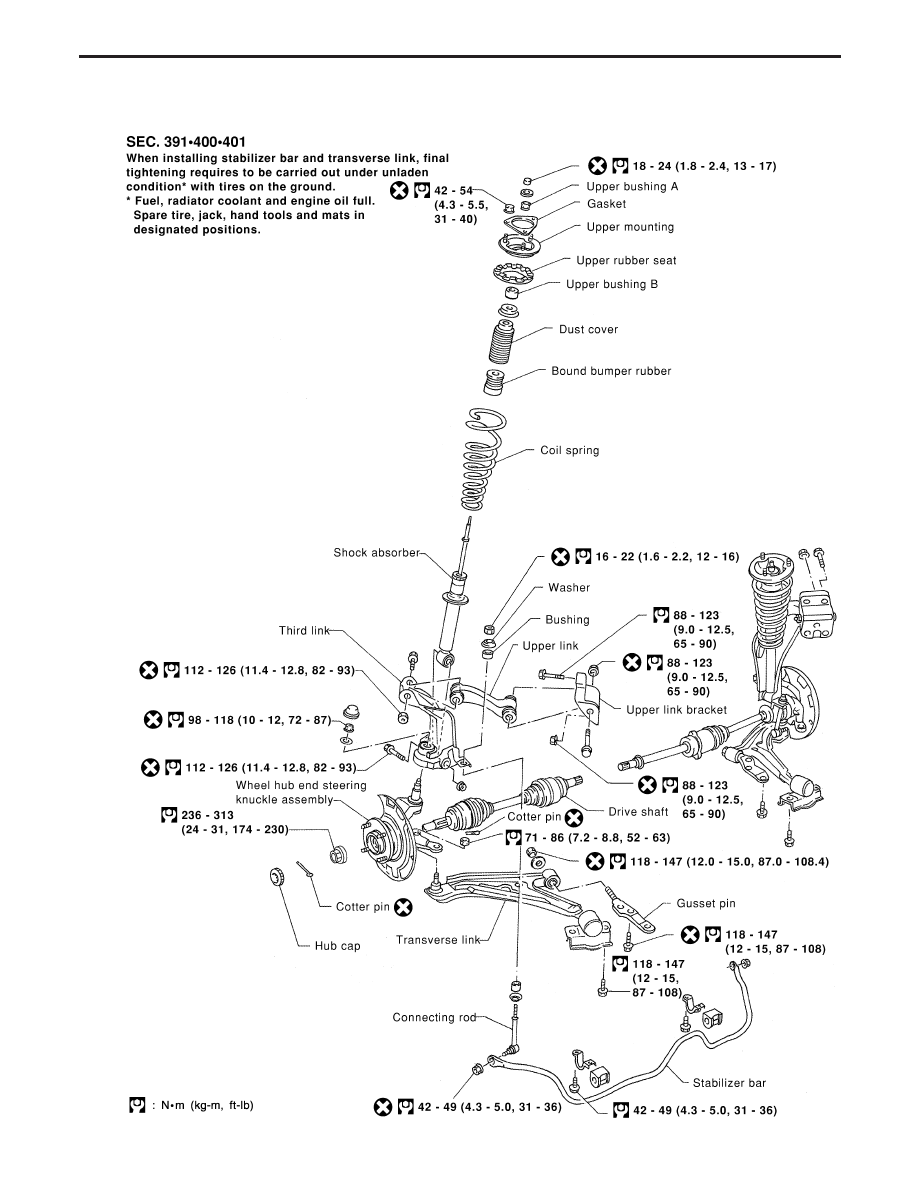

When installing stabilizer bar and transverse link, final tight-
ening requires to be carried out under unladen condition*
with tires on the ground.
* Fuel, radiator coolant and engine oil full.

Spare tire, jack, hand tools and mats in
designated positions.

42 - 54
(4.3 - 5.5,
31 - 40)

18 - 24 (1.8 - 2.4, 13 - 17)

Upper bushing A

Gasket

Upper mounting

Upper rubber seat

Upper bushing B

Dust cover

Bound bumper rubber

Coil spring

16 - 22 (1.6 - 2.2, 12 - 16)

Washer

Bushing

Upper link

88 - 123
(9.0 - 12.5,
65 - 90)

88 - 123
(9.0 - 12.5,
65 - 90)

Upper link
bracket

88 - 123
(9.0 - 12.5, 65 - 90)

Drive shaft

Cotter pin

.

71 - 86 (7.2 - 8.8, 52 - 63)

118 - 147 (12.0 - 15.0, 87.0 - 108.4)

Gusset pin

118 - 147 (12 - 15, 87 - 108)

118 - 147
(12 - 15,
87 - 108)

Stabilizer bar

42 - 49 (4.3 - 5.0, 31 - 36)

42 - 49
(4.3 - 5.0,
31 - 36)

Connecting rod

Transverse link

Insulator

Adjusting cap

Cotter pin

255 - 333
(26 - 34,
188 - 246)

Wheel hub end steering
knuckle assembly

112 - 126
(11.4 - 12.8, 82 - 93)

98 - 118
(10 - 12, 72 - 87)

112 - 126
(11.4 - 12.8, 82 - 93)

Third link

Shock absorber

: N·m (kg-m, ft-lb)

SEC. 391

⋅

400

⋅

401

FRONT SUSPENSION

FA-26

MODELS AFTER VIN - P11U0559000

YFA002

FRONT SUSPENSION

FA-27

Coil Spring and Shock Absorber

REMOVAL AND INSTALLATION

●

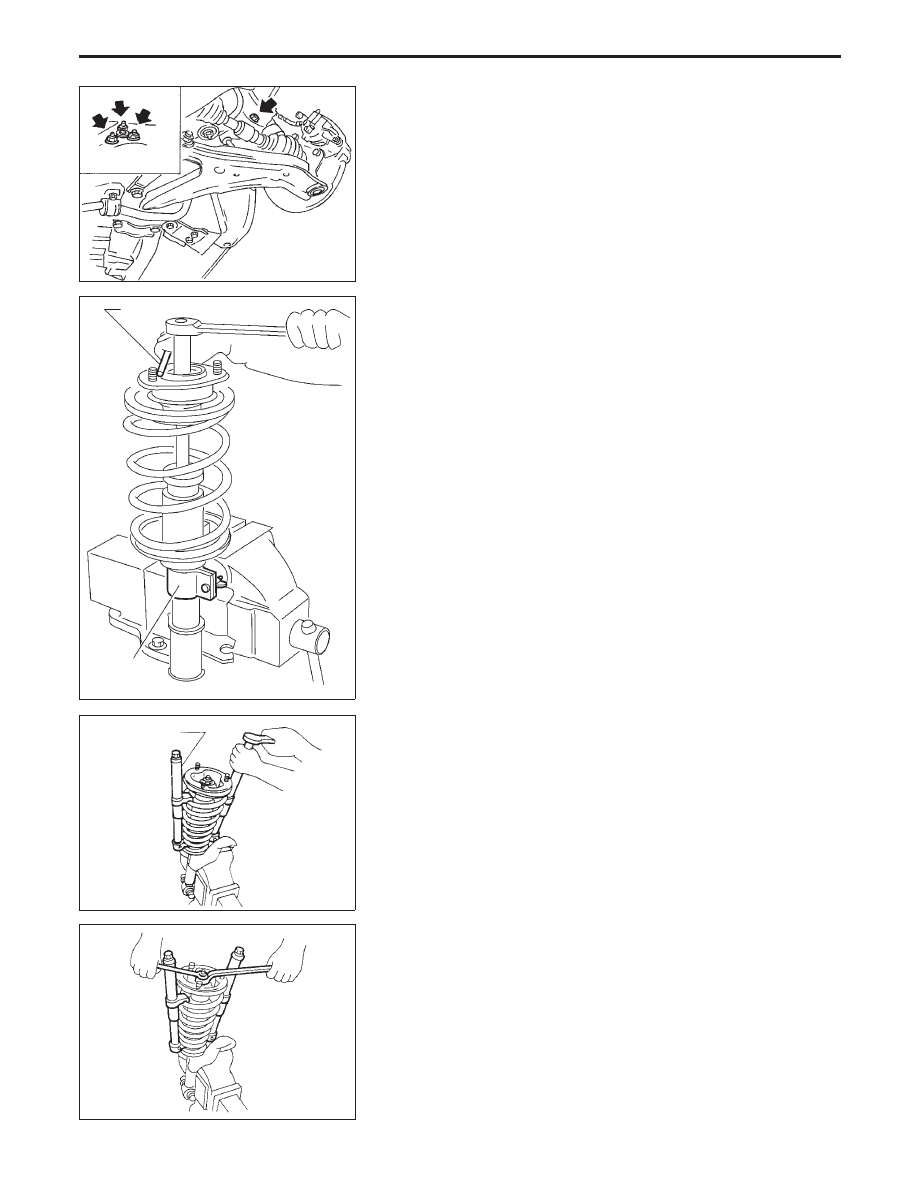

Remove shock absorber fixing bolt and nut (to hoodledge).

●

Do not remove piston rod lock nut.

DISASSEMBLY

1. Set shock absorber on vise, then loosen piston rod lock nut.

WARNING:

●

Do not remove piston rod lock nut.

2. Compress spring with Tool so that shock absorber mounting

insulator can be turned by hand.

WARNING:

Make sure that the pawls of the two spring compressors are
firmly hooked on the spring. The spring compressors must
be tightened alternately so as not to tilt the spring.

3. Remove piston rod lock nut.

NFA034

Strut upper
mounting

SFA020A

Suitable bar

ST35652000

SFA918A

HT71780000

SFA919A

FRONT SUSPENSION

FA-28
