INSPECTION

Thoroughly clean all parts in cleaning solvent, and dry with com-
pressed air. Check parts for evidence of deformation or other
damage.

Drive shaft

Replace drive shaft if it is twisted or cracked.

Boot

Check boot for fatigue, cracks or wear. Replace boot with new
boot bands.

Joint assembly (Transaxle side)

GI69 and GI82 type

●

Check spider assembly for needle bearing and washer dam-
age. Replace if necessary.

●

Check roller surfaces for scratches, wear or other damage.
Replace if necessary.

●

Check serration for deformation. Replace if necessary.

●

Check slide joint housing for any damage. Replace if neces-
sary.

D83/T83 type

●

Replace joint assembly if it is deformed or damaged.

Joint assembly (Wheel side)

Replace joint assembly if it is deformed or damaged.

Support bearing

Make sure bearing rolls freely, and is free from noise, cracks,
pitting or wear.

Support bearing bracket

Check support bearing bracket for cracks with a magnetic explo-
ration or dyeing test.

ASSEMBLY

●

After drive shaft has been assembled, ensure that it
moves smoothly over its entire range without binding.

●

Use NISSAN GENUINE GREASE or equivalent after every
overhaul.

FRONT AXLE

Drive shaft (Cont’d)

FA-21

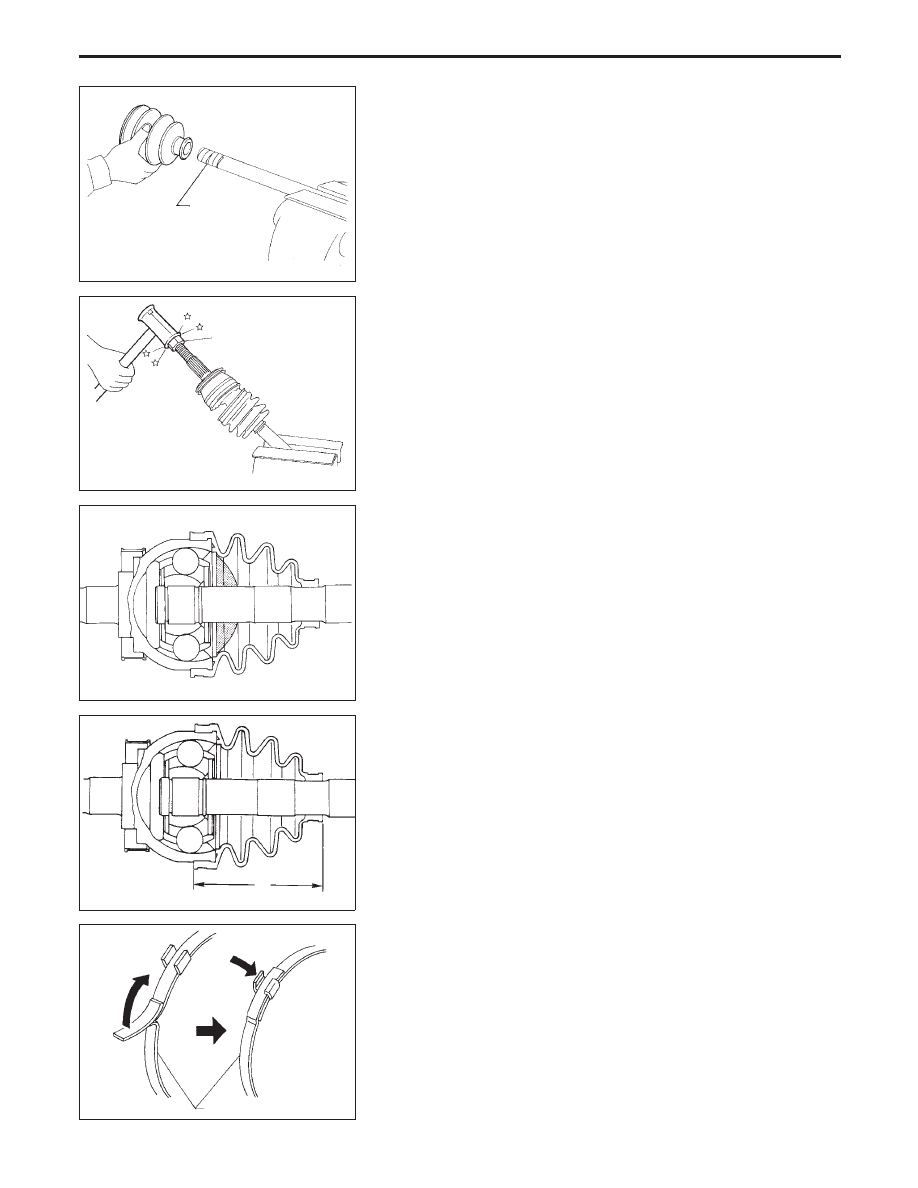

Wheel side (90AC, 98AC and B86 type)

1. Install boot and new small boot band on drive shaft.
Cover drive shaft serration with tape so as not to damage
boot during installation.

2. Set joint assembly onto drive shaft by lightly tapping it.

Install joint assembly securely, ensuring marks which were
made during disassembly are correctly aligned.

3. Pack drive shaft with specified amount of grease.

Specified amount of grease:

90AC type

80 - 110 m



(2.8 - 3.9 Imp fl oz)

98AC type

110 - 130 m



(3.9 - 4.6 Imp fl oz)

B86 type

95 - 115 m



(3.3 - 4.0 Imp fl oz)

4. Make sure that boot is correctly installed on the drive shaft

groove.
Set boot so that it does not swell and deform when its length
is “L

1

”.

Length “L

1

”:

90AC type

89 - 91 mm (3.50 - 3.58 in)

98AC type

96 - 98 mm (3.78 - 3.86 in)

5. Lock new larger and smaller boot bands securely with a

suitable tool.

SFA800

Tape

SFA942A

Wheel bearing lock nut

SFA885

SFA886

L

1

SFA395

Boot band

FRONT AXLE

Drive shaft (Cont’d)

FA-22

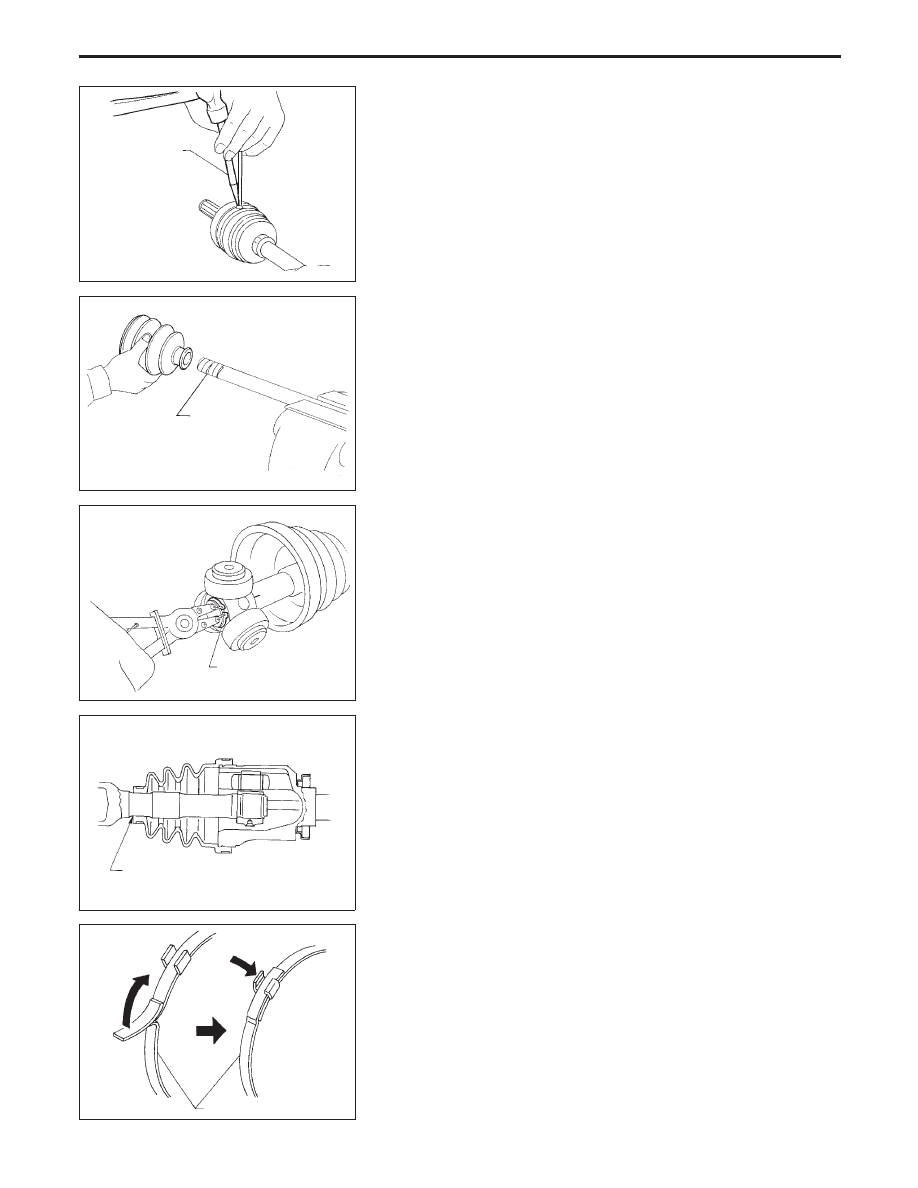

Transaxle side (GI69 type and GI82 type)

1. Install boot and new small boot band on drive shaft.
Cover drive shaft serration with tape to prevent damage to
boot during installation.

2. Install spider assembly securely, making sure the marks

which were made during disassembly are properly aligned.

3. Install new snap ring.

4. Pack drive shaft with specified amount of grease.

Specified amount of grease:

GI69 type

165 - 175 m



(5.8 - 6.2 Imp fl. oz)

GI82 type

160 - 170 m (5.6 - 6.0 Imp fl. oz)

5. Install slide joint housing.
6. Make sure that boot is properly installed on the drive shaft

groove.
Set boot so that it does not swell and deform.

7. Lock new larger and smaller boot bands securely with a

suitable tool.

SFA472

.

SFA472

Suitable
tool

SFA800

Tape

SFA023A

Snap ring

SFA065A

Shaft groove

SFA395

Boot band

FRONT AXLE

Drive shaft (Cont’d)

FA-23

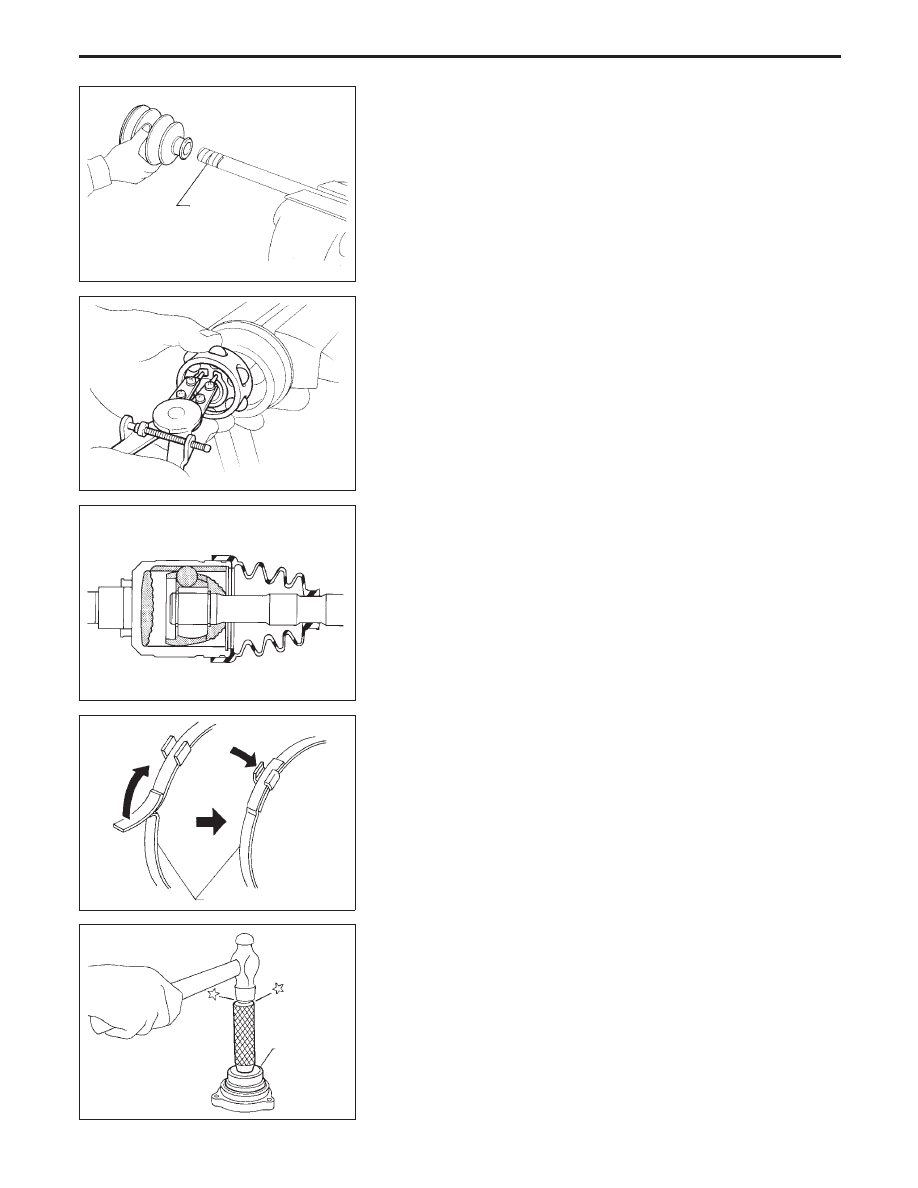

Transaxle side (D83/T83 type)

1. Install boot and new small boot band on drive shaft.
Cover drive shaft serration with tape to prevent damage
boot during installation.

2. Install ball cage, inner race and balls as a unit, making sure

the matching marks which were made during disassembly
are properly aligned.

3. Install new snap ring “C”.

4. Pack drive shaft with specified amount of grease.

Specified amount of grease:

115 - 135 m



(4.0 - 4.8 Imp fl oz)

5. Install slide joint housing, then install new snap ring “A”.
6. Make sure that boot is properly installed on the drive shaft

groove.
Set boot so that it does not swell and deform.

7. Lock new larger and smaller boot bands securely with a

suitable tool.

Support bearing

●

Press bearing into retainer.

SFA800

Tape

SFA514A

NFA050

SFA395

Boot band

SFA618

Suitable tool

FRONT AXLE

Drive shaft (Cont’d)
