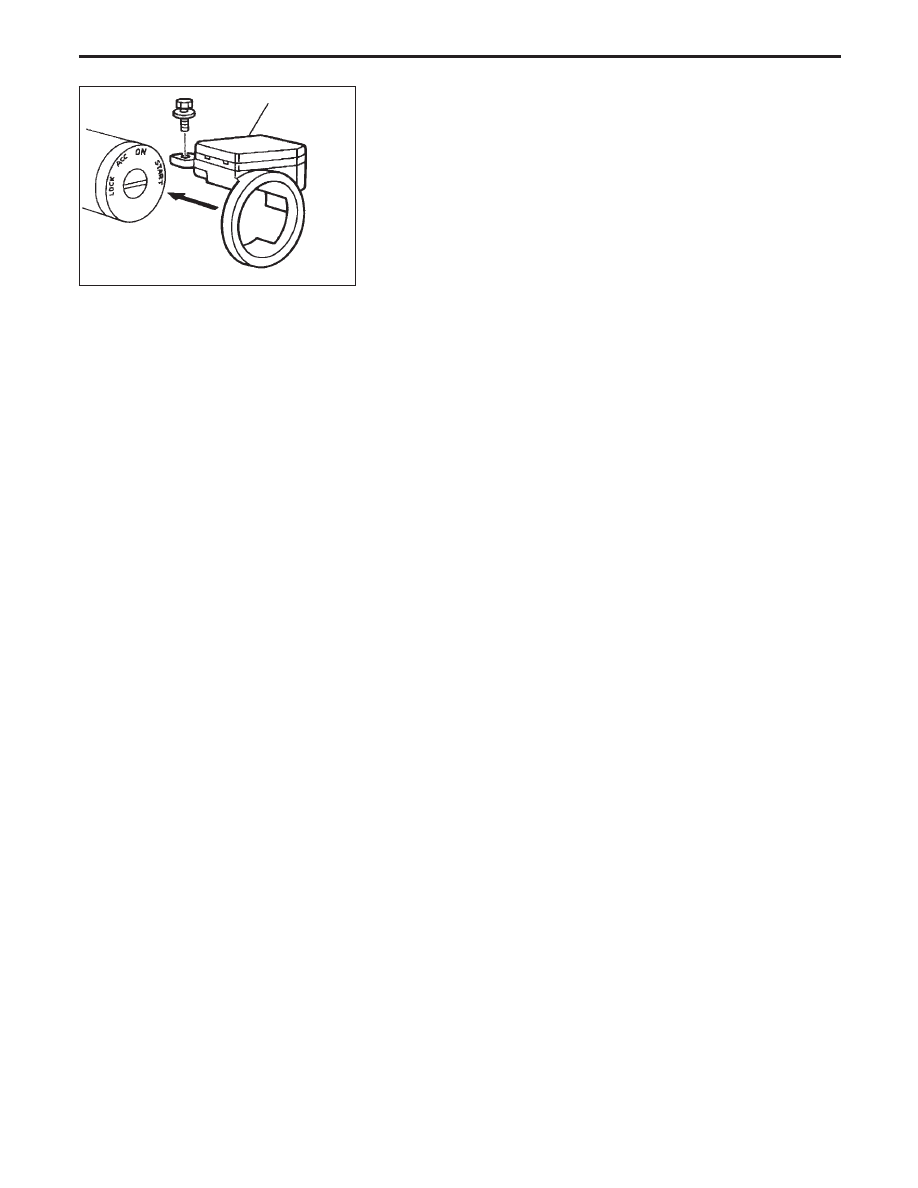

How to Replace NATS IMMU

NOTE:

●

If NATS IMMU is not installed correctly, NATS system will
not operate properly and SELF-DIAG RESULTS on CON-
SULT-II screen will show “LOCK MODE” or “CHAIN OF
IMMU-KEY”.

SEL096WA

NVIS (NATS) IMMU

NATS (Nissan Anti-Theft System)

EL-363

NOTE

NATS (Nissan Anti-Theft System)

EL-364

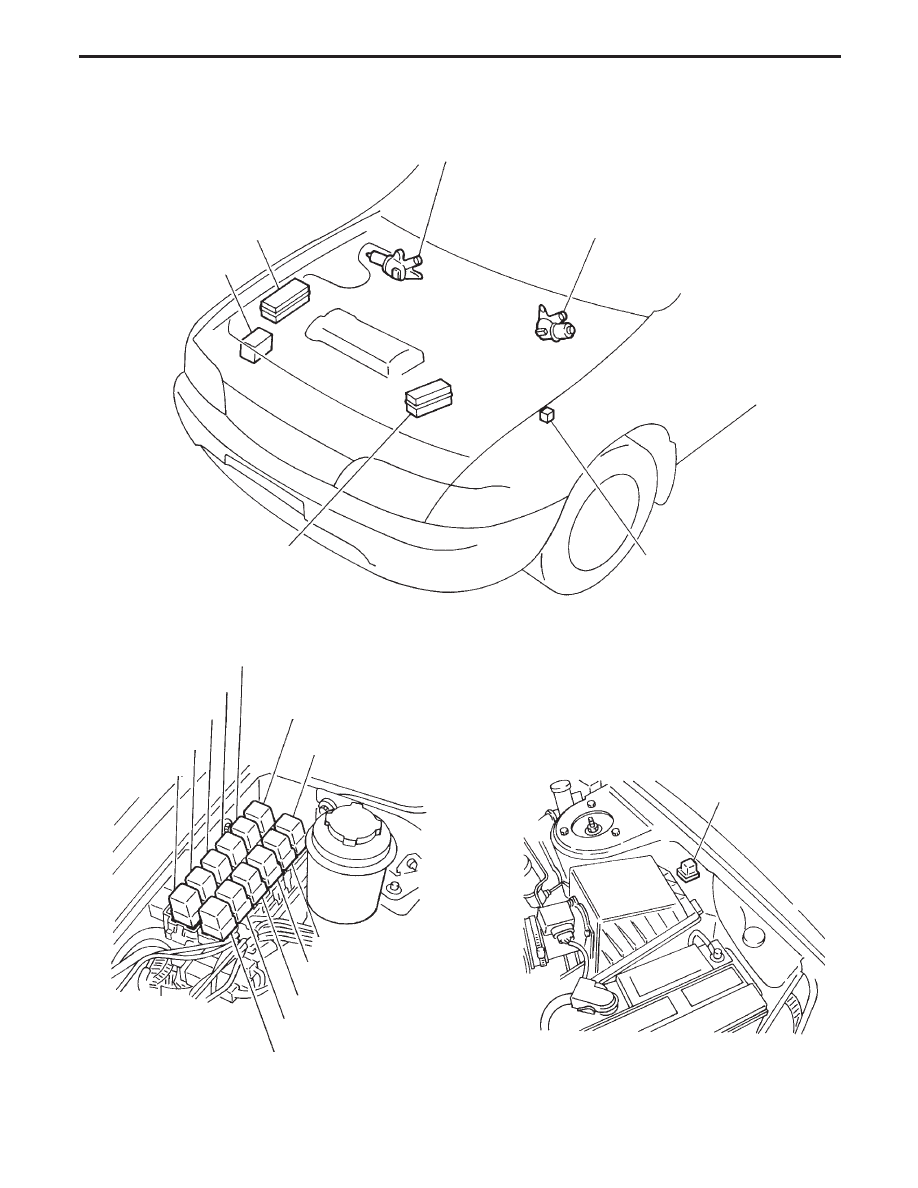

Engine Compartment

YEL234C

Front wiper motor (LHD models)

ABS actuator and electric unit
(Control unit)

Relay box

Front wiper motor (RHD models)

Glow relay (CD engine models)

Fusible link and fuse box

Cooling fan relay-1

Headlamp relay LH

Horn relay

Cooling fan relay-3

Accessory relay

Cooling fan relay-2 or power fuse

Air conditioner relay

Headlamp relay RH

Front wiper relay

Glow relay
(CD engine models)

Rear wiper relay

Park/Neutral position relay

ECM relay

LOCATION OF ELECTRICAL UNITS

EL-365

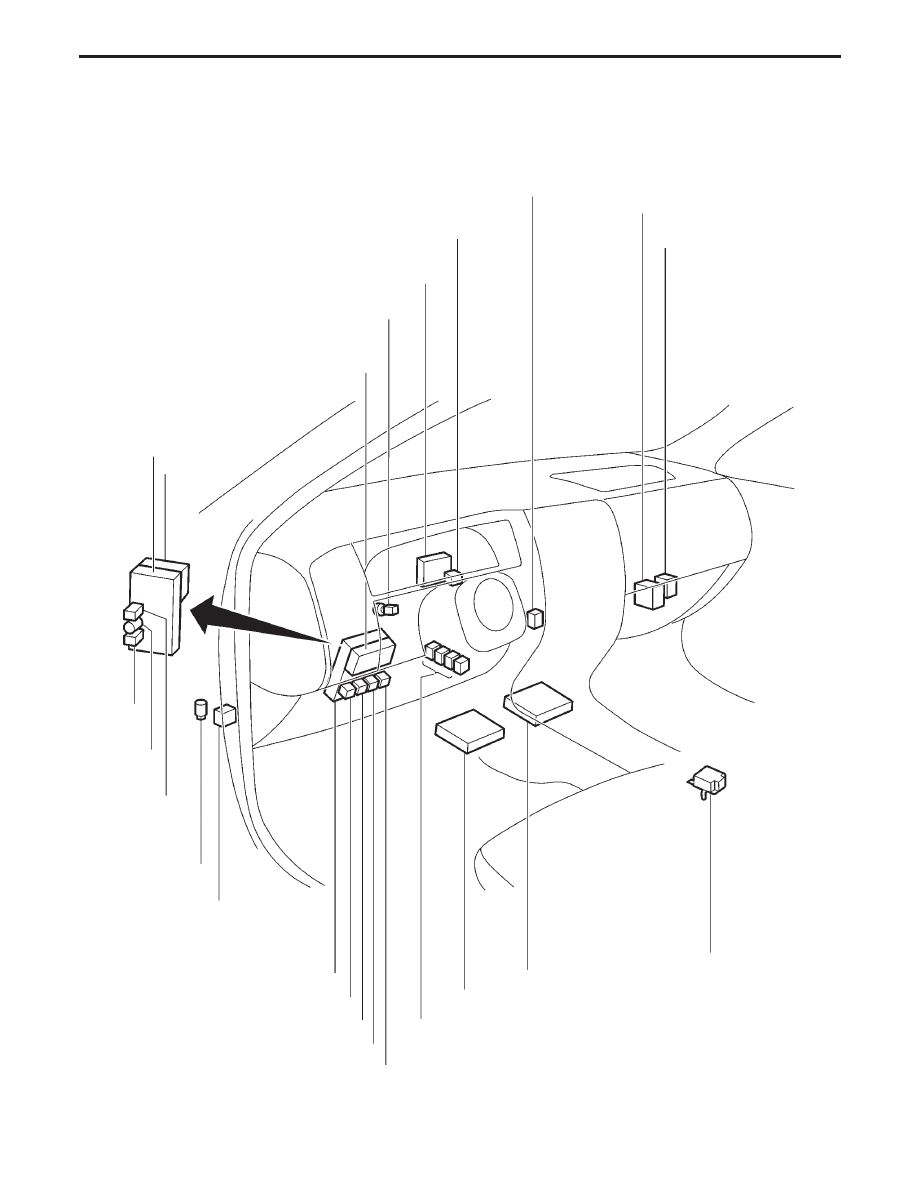

Passenger Compartment

LHD MODELS

YEL235C

Time control unit

Blower
relay

Circuit
breaker-1

Indicator control unit

Stop lamp switch

NATS IMMU

Auto level control unit

Headlamp washer timer

Ignition
relay

Circuit breaker-2

Theft warning horn relay

Fuse block (J/B)

Rear window defogger relay

Air bag diagnosis sensor unit

TCM (Transmission control module)

Daytime light control unit

Fuse block (J/B)

Time control unt

Power window relay

Front fog lamp relay

Fuel pump relay

A/C LOW relay, A/C MED-LOW relay, A/C MED-HIGH relay, A/C HIGH relay

ECM

LOCATION OF ELECTRICAL UNITS
