DIAGNOSTIC PROCEDURE 3

Self-diagnostic results:
“DIFFERENCE OF KEY” displayed on CONSULT-II screen

Confirm SELF-DIAGNOSTIC
RESULTS “DIFFERENCE OF
KEY” displayed on CONSULT-II
screen.

OK

PERFORM INITIALISATION.
Perform initialisation with CONSULT-II.
Re-register all NATS ignition key IDs.
For the initialisation procedure, refer to
“CONSULT-II operation manual NATS”.
Can the system be initialized?
Note: If the initialisation is not com-

pleted or fails, CONSULT-II
shows

message on the

screen.

Yes

왘

No

●

IMMU is malfunction-
ing.

1. Replace IMMU.

Ref. part No. A

2. Perform initialisation

with CONSULT-II.
For the initialisation
procedure, refer to
“CONSULT-II opera-
tion manual NATS”.

Start engine.

END
(Ignition key ID had been unregistered.)

SELF DIAGNOSIS

TIME

DTC RESULTS

DIFFERENCE OF KEY

0

YEL478B

INITIALIZATION

FAIL

THEN IGN KEY SW ‘OFF’ AND

‘ON’, AFTER CONFIRMING

SELF-DIAG AND PASSWORD,

PERFORM C/U INITIALIZATION

AGAIN.

IMMU INITIALIZATION

YEL479B

왔

왔

왔

NATS (Nissan Anti-Theft System)

Trouble Diagnoses (Cont’d)

EL-355

DIAGNOSTIC PROCEDURE 4

Self-diagnostic results:
“CHAIN OF IMMU-KEY” displayed on CONSULT-II screen

Confirm SELF-DIAGNOSTIC
RESULTS “CHAIN OF IMMU-
KEY” displayed on CONSULT-II
screen.

OK

CHECK NATS IGNITION KEY ID CHIP.
Can the engine start with another regis-
tered NATS ignition key?

No

왘

Yes

●

Ignition key ID chip is
malfunctioning.

1. Replace the ignition

key.
Ref. part No. E

2. Perform initialisation

with CONSULT-II.
For the initialisation
procedure, refer to
“CONSULT-II opera-
tion manual NATS”.

CHECK NATS IMMU INSTALLATION.
Refer to “How to Replace NATS IMMU”
in EL-363.

OK

왘

NG

Reinstall NATS IMMU
correctly.

Is this vehicle equipped with dongle
unit (RHD models for Europe)?

Yes

왘

No

IMMU is malfunctioning.
1. Replace IMMU.

Ref part No. A

2. Perform initialisation

with CONSULT-II
For the initialisation
procedure, refer to
“CONSULT-II opera-
tion manual NATS”.

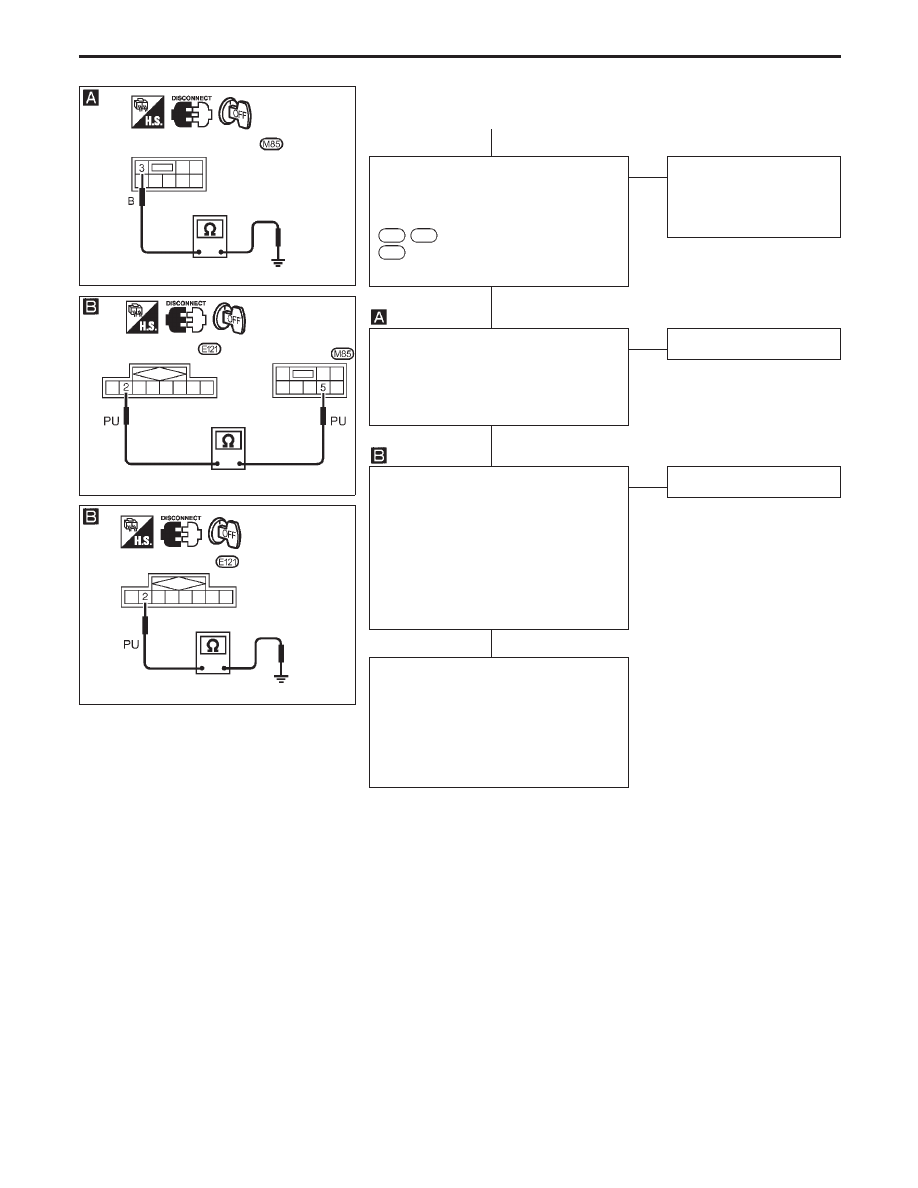

쑗

A

SELF DIAGNOSIS

TIME

DTC RESULTS

CHAIN OF IMMU-KEY

0

YEL480B

왔

왔

왔

왔

NATS (Nissan Anti-Theft System)

Trouble Diagnoses (Cont’d)

EL-356

쑗

A

CHECK HARNESS CONNECTOR
CONNECTION.
Check the following harness connector
connection.

E125

/

M70

M85

Does the engine start?

No

왘

Yes

System is OK.
(The malfunction is
caused by improper con-
nector connection.)

CHECK GROUND CIRCUIT FOR
DONGLE UNIT.
Check continuity between dongle unit
terminal

쑗

3

and ground.

Continuity should exist.

Yes

왘

No

Repair harness.

CHECK INTERFACE CIRCUIT.
1. Check continuity between IMMU ter-

minal

쑗

2

and dongle unit terminal

쑗

5

(Open circuit check)

Continuity should exist.

2. Check continuity between IMMU ter-

minal

쑗

2

and ground. (Short circuit

check)

Continuity should not exist.

Yes

왘

No

Repair harness.

Dongle unit is malfunctioning.
1. Replace dongle unit.
2. Perform initialisation with CONSULT-

II.
For the initialisation procedure, refer
to “CONSULT-II operation manual
NATS”.

SEL417W

Dongle unit connector

SEL418W

IMMU connector

Dongle unit
connector

Short circuit check

SEL419W

Short circuit check

IMMU connector

왔

왔

왔

왔

NATS (Nissan Anti-Theft System)

Trouble Diagnoses (Cont’d)

EL-357

DIAGNOSTIC PROCEDURE 5

Self-diagnostic results:
“ID DISCORD, IMM-ECM” displayed on CONSULT-II screen

Confirm SELF-DIAGNOSTIC
RESULTS “ID DISCORD, IMM-
ECM*” displayed on CON-
SULT-II screen.

* “ID DISCORD, IMM-ECM”:

Registered ID of IMMU is in
discord with that of ECM.

PERFORM INITIALISATION.
Perform initialisation with CONSULT-II.
Re-register all NATS ignition key IDs.
For the initialisation procedure, refer to
“CONSULT-II operation manual NATS”.
Can the system be initialized?
Note: If the initialisation is not com-

pleted or fails, CONSULT-II
shows

message on the

screen.

Yes

왘

No

●

ECM is malfunctioning.

1. Replace ECM.

Ref. part No. B

2. Perform initialisation

with CONSULT-II.
For the initialisation
procedure, refer to
“CONSULT-II opera-
tion manual NATS”.

Start engine. (END)
(System initialisation was not com-
pleted. Ref. part No. F)

C2SDD01

INITIALIZATION

FAIL

THEN IGN KEY SW ‘OFF’ AND

‘ON’, AFTER CONFIRMING

SELF-DIAG AND PASSWORD,

PERFORM C/U INITIALIZATION

AGAIN.

IMMU INITIALIZATION

YEL479B

왔

왔

NATS (Nissan Anti-Theft System)

Trouble Diagnoses (Cont’d)
