Nissan Primera P11. Manual - part 371

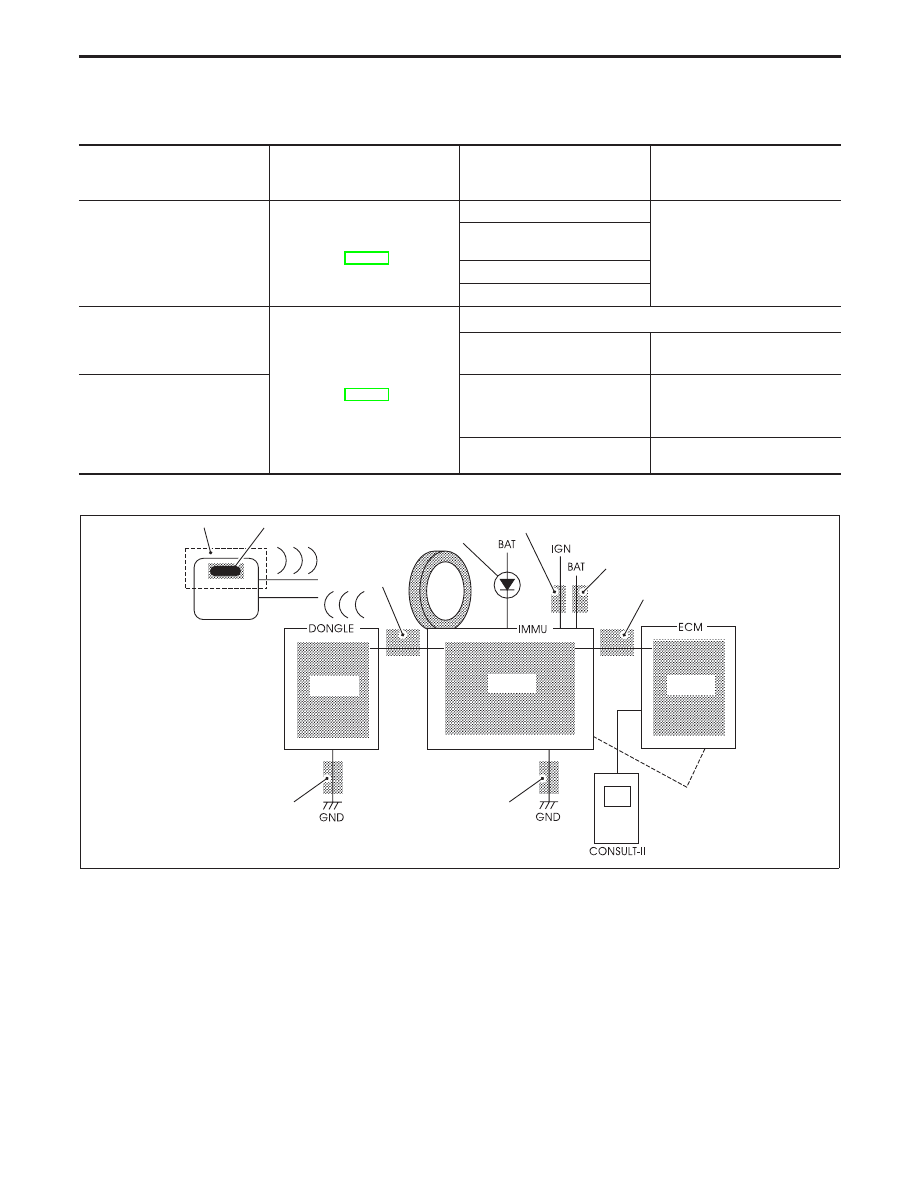

SYMPTOM MATRIX CHART 2

(Non self-diagnosis related item)

SYMPTOM

DIAGNOSTIC PROCEDURE

(Reference page)

SYSTEM

(Malfunctioning part or mode)

REFERENCE PART

NO. OF ILLUSTRATION

ON NEXT PAGE

●

Security ind. does not light up.

PROCEDURE 6

(EL-360)

Security ind.

Open circuit between Fuse and
NATS IMMU

Continuation of initialization mode

NATS IMMU

Security ind. does not blink just
after initialization even if the
vehicle is equipped with dongle
unit.

PROCEDURE 8

(EL-362)

NATS might be initialized without connecting dongle unit properly.

Open circuit in ground line of
dongle circuit

C6

Security ind. does not blink just
after ignition switch is turned to
ON when some malfunction
related to NATS is detected even
if the vehicle is equipped with
dongle unit.

Open or short circuit in communi-
cation line between IMMU and
dongle unit

C5

Dongle control unit

G

DIAGNOSTIC SYSTEM DIAGRAM

NEL559

PART D

Key ID chip (PART E)

NATS
ignition key

PART C5

Security
indicator

PART C2

PART C1

PART C4

PART G

PART A

PART B

PART C6

PART C3

PART F

NATS (Nissan Anti-Theft System)

Trouble Diagnoses (Cont’d)

EL-351

DIAGNOSTIC PROCEDURE 1

Self-diagnostic results:
“ECM INT CIRC-IMMU” displayed on CONSULT-II screen

Confirm SELF-DIAGNOSTIC RESULTS “ECM INT CIRC-IMMU”
displayed on CONSULT-II screen.
Ref. part No. B.

Replace ECM.

Perform initialisation with CONSULT-II.
For the operation of initialisation, refer to “CONSULT-II operation
manual NATS”.

SEL314W

왔

왔

NATS (Nissan Anti-Theft System)

Trouble Diagnoses (Cont’d)

EL-352

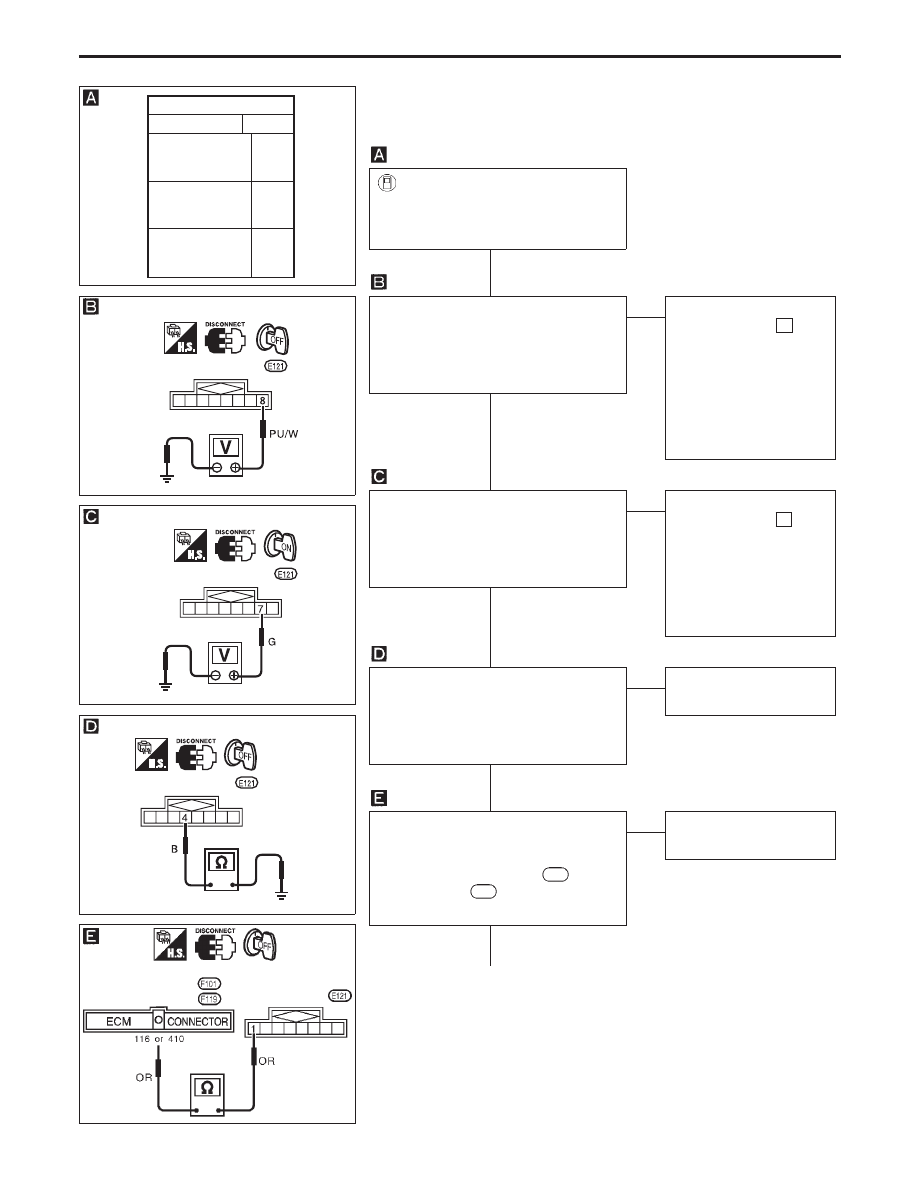

DIAGNOSTIC PROCEDURE 2

Self-diagnostic results:
“CHAIN OF ECM-IMMU” displayed on CONSULT-II screen

Confirm SELF-DIAGNOSTIC
RESULTS “CHAIN OF ECM-
IMMU” displayed on CON-
SULT-II screen.

OK

CHECK POWER SUPPLY CIRCUIT
FOR IMMU.
Check voltage between IMMU terminal

쑗

8

and ground.

Battery voltage should exist.

OK

왘

NG

Check the following.

●

10A fuse (No. 39 :
gasoline engine,
located in the fuse
and fusible link box)

●

Harness for open or
short between fuse
and IMMU connector
Ref. part No, C1

CHECK IGN SW. ON SIGNAL.
Check voltage between IMMU terminal

쑗

7

and ground while ignition switch is

“ON” position.

Battery voltage should exist.

OK

왘

NG

Check the following.

●

10A fuse [No. 12 ,
located in the fuse
block (J/B)]

●

Harness for open or
short between fuse
and IMMU connector
Ref. part No. C2

CHECK GROUND CIRCUIT FOR
IMMU.
Check continuity between IMMU termi-
nal

쑗

4

and ground.

Continuity should exist.

OK

왘

NG

Repair harness.
Ref. part No. C3

CHECK COMMUNICATION OPEN
CIRCUIT.
Check continuity between IMMU termi-
nal

쑗

1

and ECM terminal

116

(Gaso-

line engine) or

410

(Diesel engine).

Continuity should exist.

OK

왘

NG

Repair harness.
Ref. part No. C4

쑗

A

SELF DIAGNOSIS

TIME

DTC RESULTS

CHAIN OF ECM-IMMU

0

YEL471B

YEL472B

IMMU connector

YEL473B

IMMU connector

YEL474B

IMMU connector

NEL762

ECM connector

IMMU connector

왔

왔

왔

왔

왔

NATS (Nissan Anti-Theft System)

Trouble Diagnoses (Cont’d)

EL-353

쑗

A

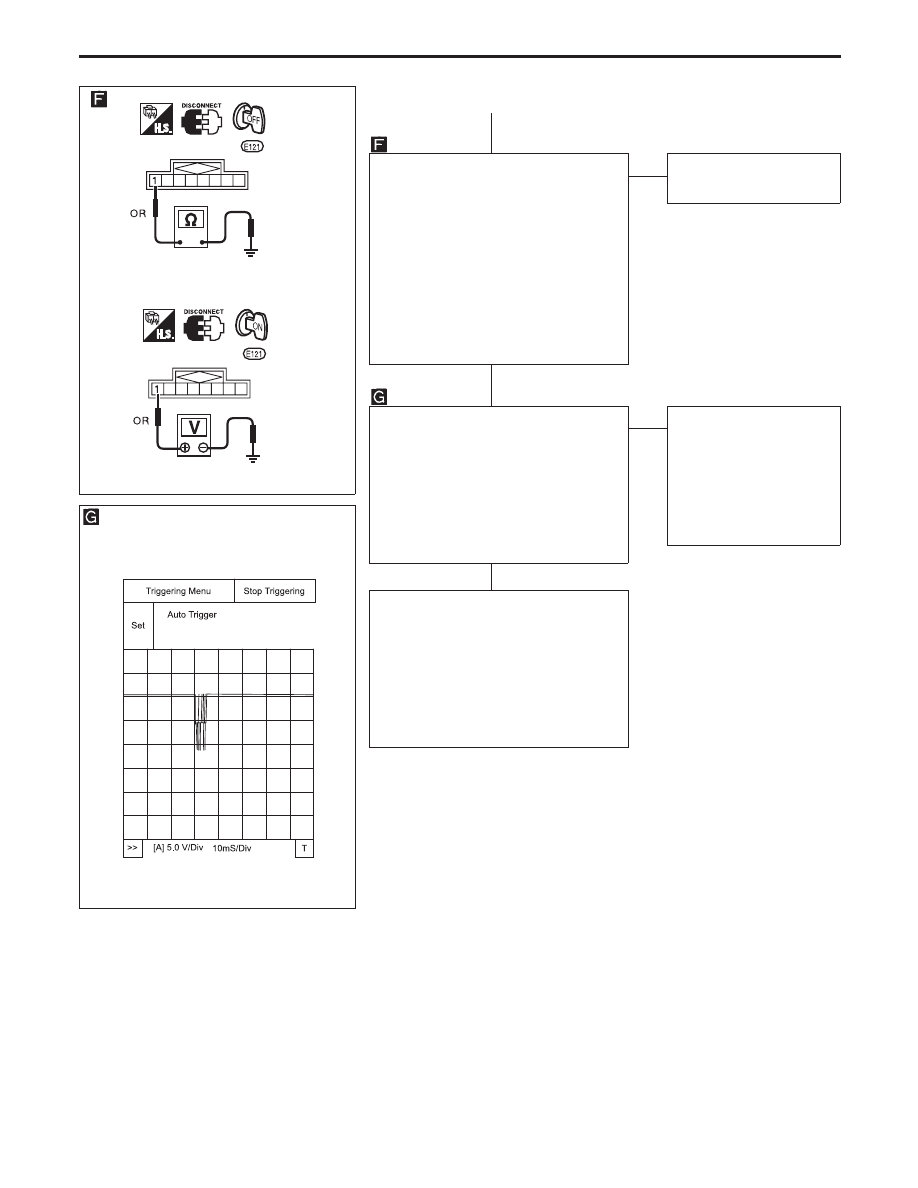

CHECK COMMUNICATION LINE
SHORT CIRCUIT.
1. Disconnect ECM connector and

IMMU connector.

2. Check continuity between IMMU ter-

minal

쑗

1

and ground.

Continuity should not exist.

3. Turn ignition switch to ON.
4. Check voltage between IMMU termi-

nal

쑗

1

and ground.

No voltage should exist.

OK

왘

NG

Repair harness.
Ref. part No. C4

Check the signal from ECM to IMMU.
1. Check the signal between ECM ter-

minal

쑗

116

and ground with CON-

SULT-II or oscilloscope when igni-
tion switch is turned ON.

2. Some signals can be detected dur-

ing 750 msec. just after ignition
switch is turned “ON”.

OK

왘

NG

ECM is malfunctioning.
1. Replace ECM.

Ref part No. B

2. Perform initialization

procedure, refer to
“CONSULT-II opera-
tion manual NATS”.

IMMU is malfunctioning.
1. Replace IMMU.

Ref. part No. A

2. Perform initialization with CONSULT-

II.
For the initialization procedure, refer
to “CONSULT-II operation manual
NATS”.

YEL476B

IMMU connector

Short to ground check

IMMU connector

Short to power circuit check

NEL543

왔

왔

왔

NATS (Nissan Anti-Theft System)

Trouble Diagnoses (Cont’d)

EL-354
