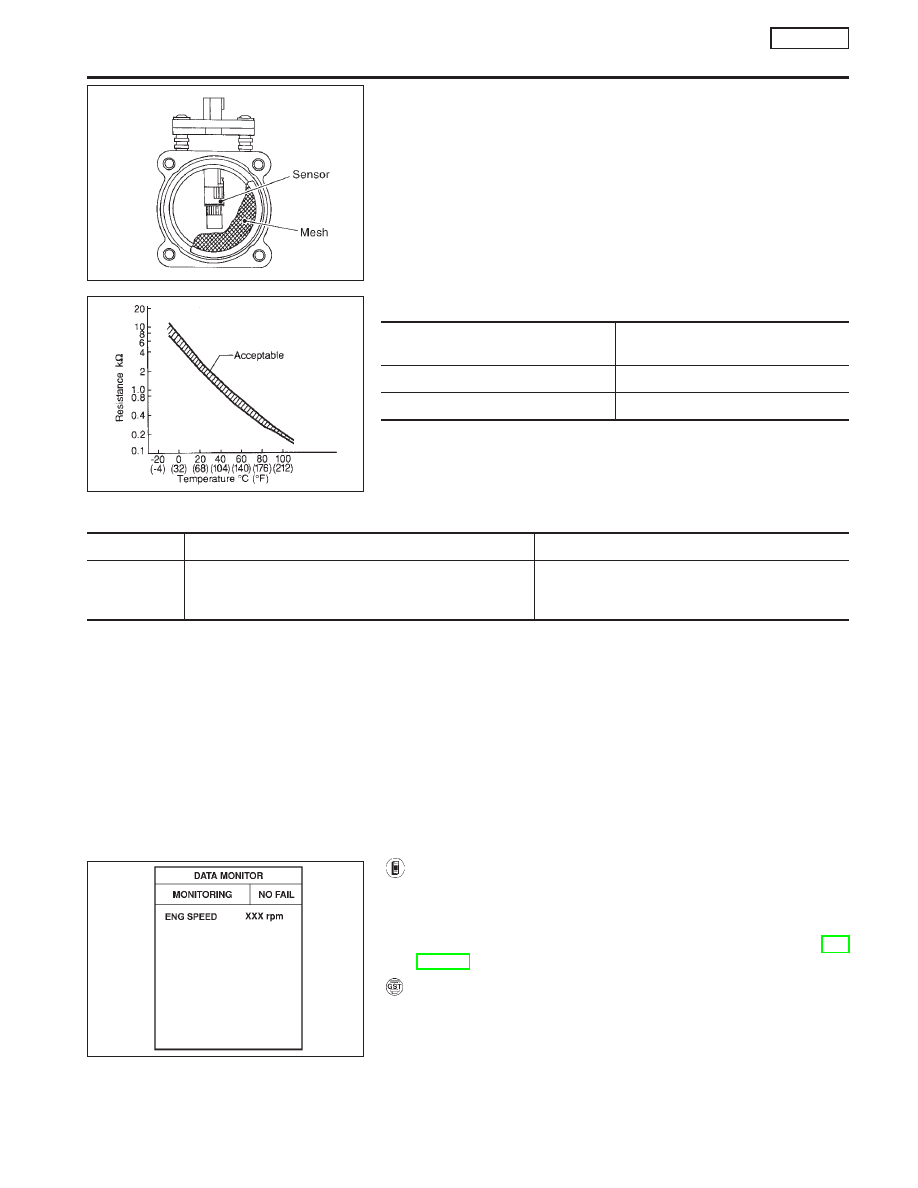

Component Description

NCEC0066

The intake air temperature sensor is built into the mass air flow
sensor. The sensor detects intake air temperature and transmits a
signal to the ECM.
The temperature sensing unit uses a thermistor which is sensitive
to the change in temperature. Electrical resistance of the thermistor
decreases in response to the temperature rise.

<Reference data>

Intake air temperature

°C (°F)

Resistance

k

Ω

20 (68)

2.2 - 2.6

80 (176)

0.31 - 0.37

*: These data are reference values and are measured between ECM terminal 64
(Intake air temperature sensor) and ECM terminal 48 (ECM ground).

On Board Diagnosis Logic

NCEC0067

DTC No.

Malfunction is detected when ...

Check Items (Possible Cause)

P0110
0110

An excessively low or high voltage from the sensor is sent
to ECM.

I

Harness or connectors
(The sensor circuit is open or shorted.)

I

Intake air temperature sensor

DTC Confirmation Procedure

NCEC0068

NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch “OFF” and wait at least 9 seconds
before conducting the next test.

With CONSULT-II

1)

Turn ignition switch “ON”.

2)

Select “DATA MONITOR” mode with CONSULT-II.

3)

Wait at least 5 seconds.

4)

If 1st trip DTC is detected, go to “Diagnostic Procedure”, EC-
SR-129.

With GST

Follow the procedure “With CONSULT-II” above.

SEF987W

SEF012P

NEF068A

DTC P0110 INTAKE AIR TEMPERATURE SENSOR

SR20DE

Component Description

EC-127

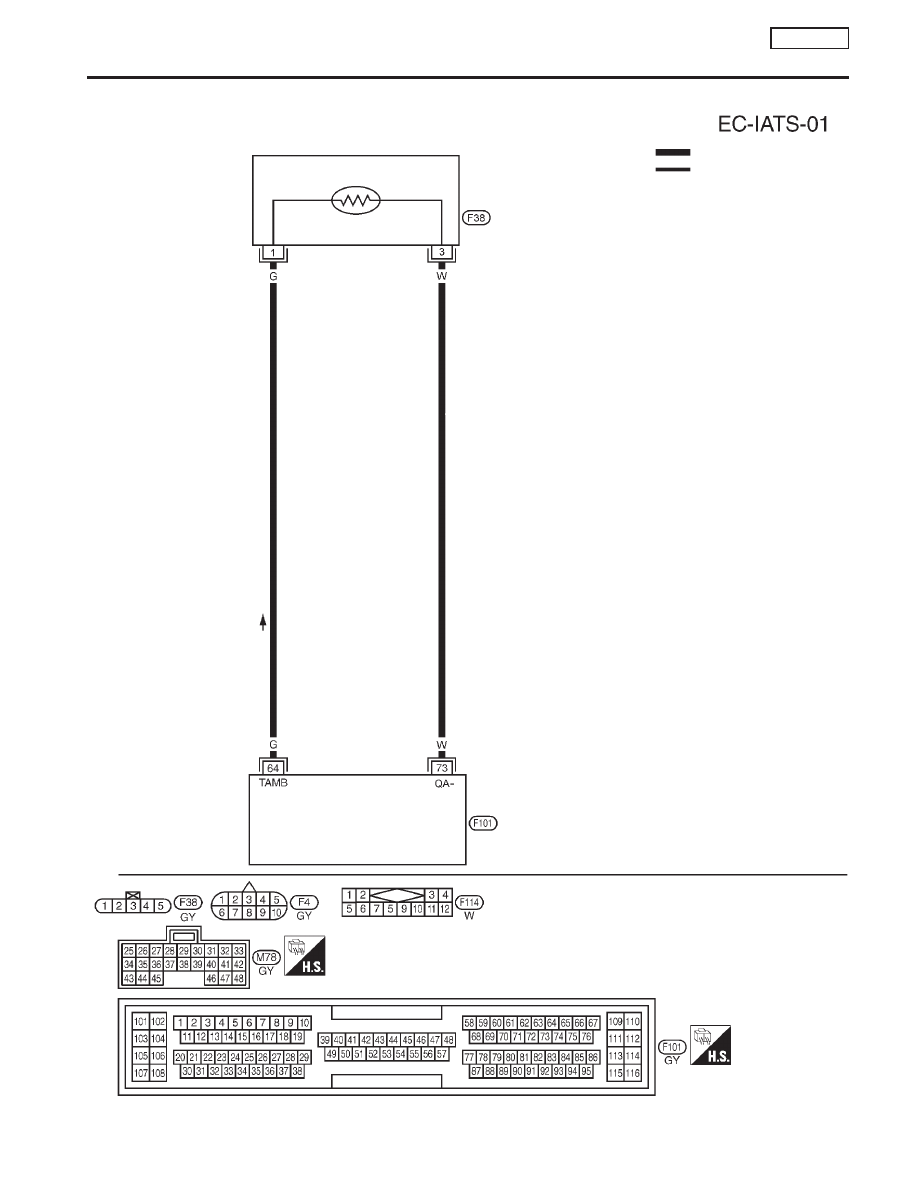

Wiring Diagram

NCEC0069

YEC830

INTAKE AIR
TEMPERATURE
SENSOR

: Detectable line for DTC

: Non-detectable line for DTC

: Hyper CVT models

ECM

DTC P0110 INTAKE AIR TEMPERATURE SENSOR

SR20DE

Wiring Diagram

EC-128

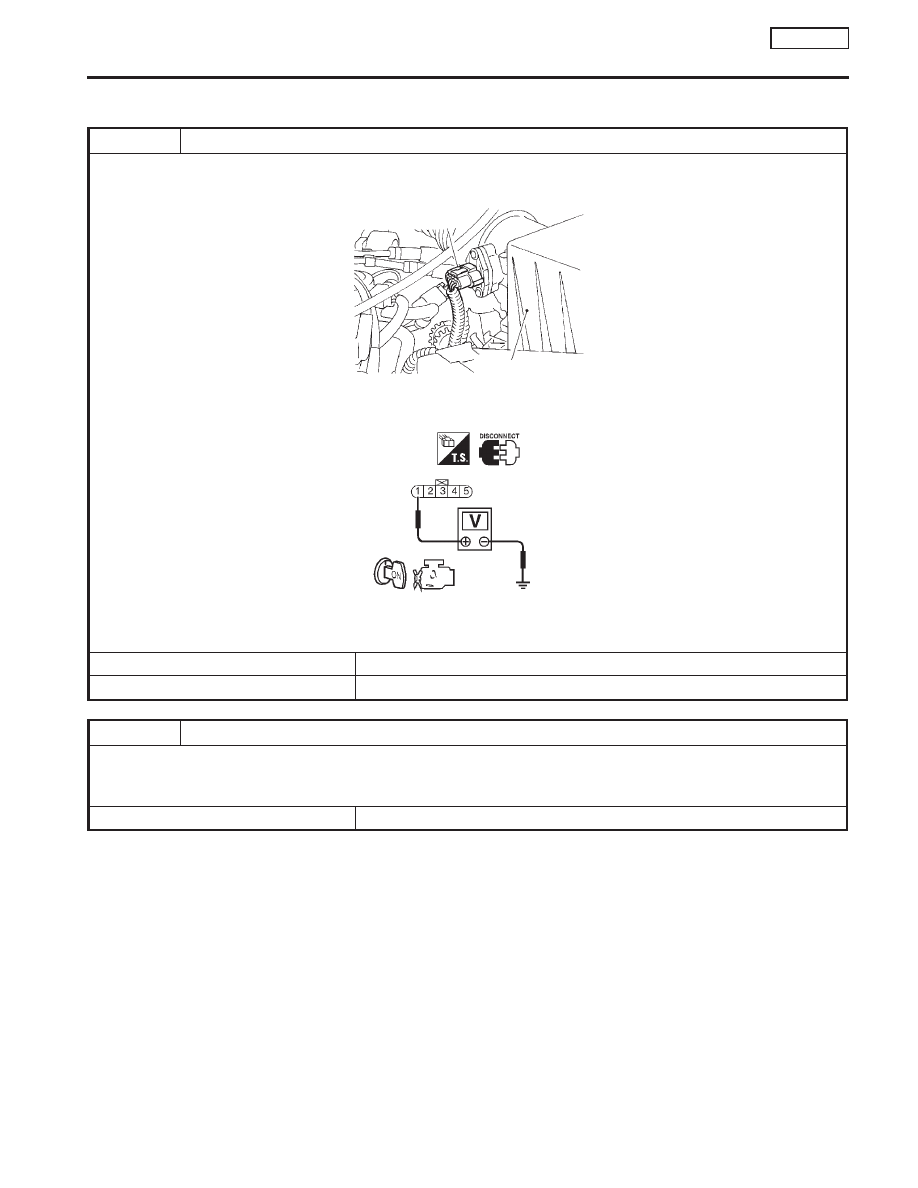

Diagnostic Procedure

NCEC0070

1

CHECK POWER SUPPLY

1. Turn ignition switch “OFF”.
2. Disconnect mass air flow sensor harness connector.

SEF203X

3. Turn ignition switch “ON”.
4. Check voltage between terminal 1 and ground with CONSULT-II or tester.

NEF228A

Voltage: Approximately 5V

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 2.

2

DETECT MALFUNCTIONING PART

Check the following.

I

Harness for open or short between ECM and intake air temperature sensor

©

Repair harness or connectors.

Mass air flow sensor
harness connector

Air cleaner

DTC P0110 INTAKE AIR TEMPERATURE SENSOR

SR20DE

Diagnostic Procedure

EC-129

3

CHECK GROUND CIRCUIT

1. Turn ignition switch “OFF”.
2. Check harness continuity between intake air temperature sensor (mass air flow sensor) harness connector terminal 3 and ECM termi-

nal 73.
Refer to wiring diagram.

Continuity should exist.

3. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 4.

4

DETECT MALFUNCTIONING PART

Check the following.

I

Harness for open or short between ECM and intake air temperature sensor

©

Repair open circuit or short to ground or short to power in harness or connectors.

5

CHECK INTAKE AIR TEMPERATURE SENSOR

Refer to “Component Inspection”, EC-SR-131.

OK or NG

OK

©

GO TO 6.

NG

©

Replace mass air flow sensor.

6

CHECK INTERMITTENT INCIDENT

Perform “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-SR-114.

©

INSPECTION END

DTC P0110 INTAKE AIR TEMPERATURE SENSOR

SR20DE

Diagnostic Procedure (Cont’d)

EC-130
