Nissan Primera P11. Manual - part 219





ACTIVE TEST MODE

NCEC0034S07

TEST ITEM

CONDITION

JUDGEMENT

CHECK ITEM (REMEDY)

FUEL INJEC-
TION

I

Engine: Return to the original
trouble condition

I

Change the amount of fuel injec-
tion using CONSULT-II.

If trouble symptom disappears, see
CHECK ITEM.

I

Harness and connector

I

Fuel injectors

I

Heated oxygen sensor 1 (front)

IACV-AAC/V
OPENING

I

Engine: After warming up, idle
the engine.

I

Change the IACV-AAC valve
opening steps using CONSULT-
II.

Engine speed changes according
to the opening steps.

I

Harness and connector

I

IACV-AAC valve

ENG COOLANT
TEMP

I

Engine: Return to the original
trouble condition

I

Change the engine coolant tem-
perature indication using CON-
SULT-II.

If trouble symptom disappears, see
CHECK ITEM.

I

Harness and connector

I

Engine coolant temperature sen-
sor

I

Fuel injectors

IGNITION TIM-
ING

I

Engine: Return to the original
trouble condition

I

Timing light: Set

I

Retard the ignition timing using
CONSULT-II.

If trouble symptom disappears, see
CHECK ITEM.

I

Adjust initial ignition timing

POWER BAL-
ANCE

I

Engine: After warming up, idle
the engine.

I

Air conditioner switch “OFF”

I

Shift lever “N”

I

Cut off each injector signal one
at a time using CONSULT-II.

Engine runs rough or dies.

I

Harness and connector

I

Compression

I

Injectors

I

Power transistor

I

Spark plugs

I

Ignition coils

COOLING FAN

I

Ignition switch: ON

I

Turn the cooling fan “ON” and
“OFF” using CONSULT-II.

Cooling fan moves and stops.

I

Harness and connector

I

Cooling fan motor

FUEL PUMP
RELAY

I

Ignition switch: ON
(Engine stopped)

I

Turn the fuel pump relay “ON”
and “OFF” using CONSULT-II
and listen to operating sound.

Fuel pump relay makes the operat-
ing sound.

I

Harness and connector

I

Fuel pump relay

SELF-LEARNING
CONT

I

In this test, the coefficient of self-learning control mixture ratio returns to the original coefficient by touching
“CLEAR” on the screen.

PURG VOL
CONT/V

I

Engine: After warming up, idle
the engine.

I

Change the EVAP canister purge
volume control solenoid valve
opening percent using CON-
SULT-II.

Engine speed changes according
to the opening percent.

I

Harness and connector

I

EVAP canister purge volume
control solenoid valve

IDLE AIR VOL
LEARN

I

In this test, the idle air volume that keeps the engine within the specified range is memorized in ECM.

DTC CONFIRMATION MODE

NCEC0034S08

SRT STATUS Mode

NCEC0034S0801

For details, refer to “SYSTEM READINESS TEST (SRT) CODE”,
EC-SR-49.

SRT Work Support Mode

This mode enables a technician to drive a vehicle to set the SRT
while monitoring the SRT status.

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

SR20DE

CONSULT-II (Cont’d)

EC-75

DTC Work Support Mode

NCEC0034S0802

TEST MODE

TEST ITEM

CONDITION

REFERENCE PAGE

Heated oxygen sensor 1
(front)

HO2S1 (B1) P0130

Refer to corresponding
trouble diagnosis for
DTC.

EC-SR-144

HO2S1 (B1) P0131

EC-SR-150

HO2S1 (B1) P0132

EC-SR-156

HO2S1 (B1) P0133

EC-SR-162

Heated oxygen sensor 2
(rear)

HO2S2 (B1) P0137

EC-SR-180

HO2S2 (B1) P0138

EC-SR-187

HO2S2 (B1) P0139

EC-SR-194

REAL TIME DIAGNOSIS IN DATA MONITOR MODE
(RECORDING VEHICLE DATA)

NCEC0034S10

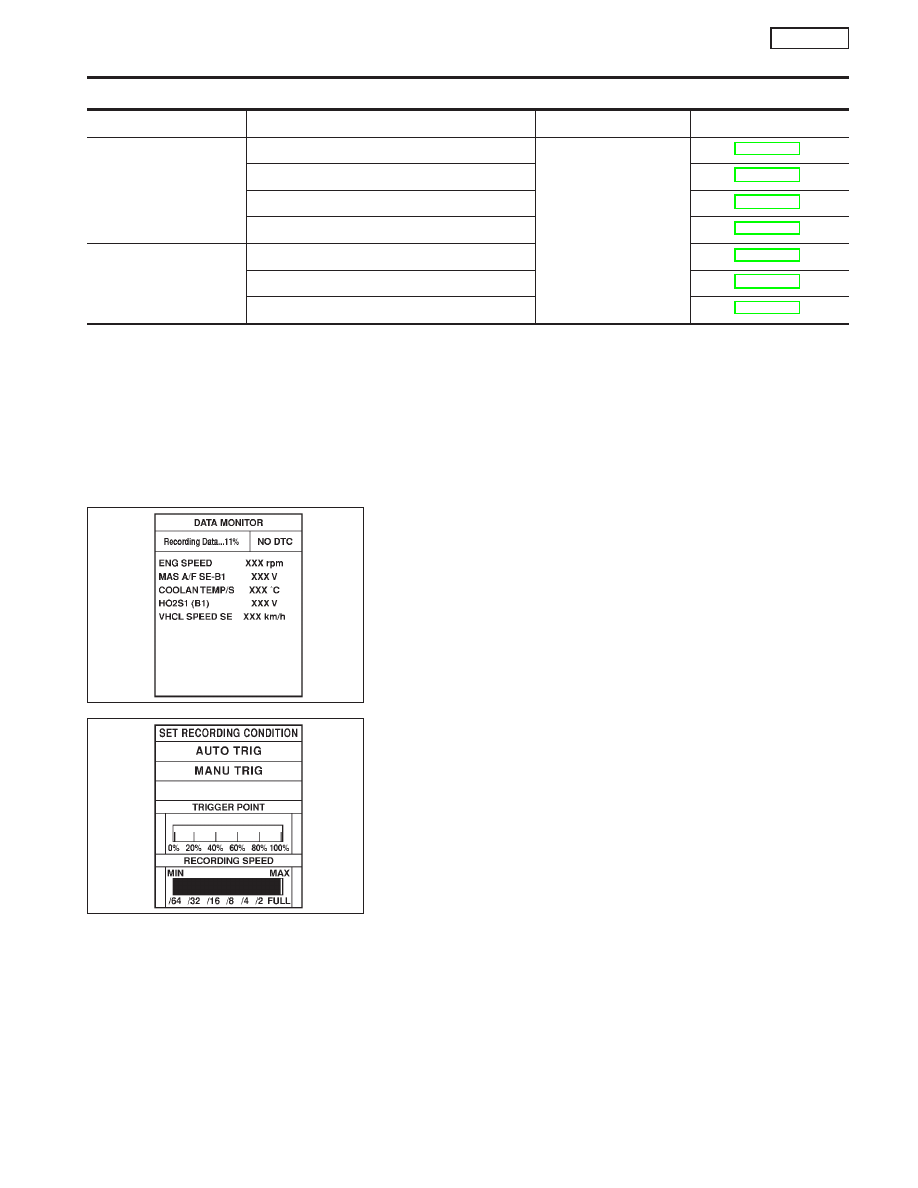

CONSULT-II has two kinds of triggers and they can be selected by
touching “SETTING” in “DATA MONITOR” mode.
1)

“AUTO TRIG” (Automatic trigger):

I

The malfunction will be identified on the CONSULT-II screen in
real time.
In other words, DTC 1st trip DTC and malfunction item will be
displayed if the malfunction is detected by ECM.
At the moment a malfunction is detected by ECM, “MONITOR”
in “DATA MONITOR” screen is changed to “Recording
Data...xx%” as shown at left, and the data after the malfunc-
tion detection is recorded. Then when the percentage reached
is 100%, “REAL-TIME DIAG” screen is displayed. If “STOP” is
touched on the screen during “Recording Data...xx%”, “REAL-
TIME DIAG” screen is also displayed.
The recording time after the malfunction detection and the
recording speed can be changed by “TRIGGER POINT” and
“Recording Speed”. Refer to CONSULT-II OPERATION
MANUAL.

2)

“MANU TRIG” (Manual trigger):

I

DTC/1st trip DTC and malfunction item will not be displayed
automatically on CONSULT-II screen even though a malfunc-
tion is detected by ECM.
DATA MONITOR can be performed continuously even though
a malfunction is detected.

Use these triggers as follows:
1)

“AUTO TRIG”

I

While trying to detect the DTC/1st trip DTC by performing the
“DTC Confirmation Procedure”, be sure to select to “DATA
MONITOR (AUTO TRIG)” mode. You can confirm the malfunc-
tion at the moment it is detected.

I

While narrowing down the possible causes, CONSULT-II
should be set in “DATA MONITOR (AUTO TRIG)” mode, espe-
cially in case the incident is intermittent.

SEF705Y

SEF707X

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

SR20DE

CONSULT-II (Cont’d)

EC-76

When you are inspecting the circuit by gently shaking (or twist-
ing) the suspicious connectors, components and harness in
the “DTC Confirmation Procedure”, the moment a malfunction
is found the DTC/1st trip DTC will be displayed. (Refer to GI
section, “Incident Simulation Tests” in “HOW TO PERFORM
EFFICIENT DIAGNOSIS FOR AN ELECTRICAL INCIDENT”.)

2)

“MANU TRIG”

I

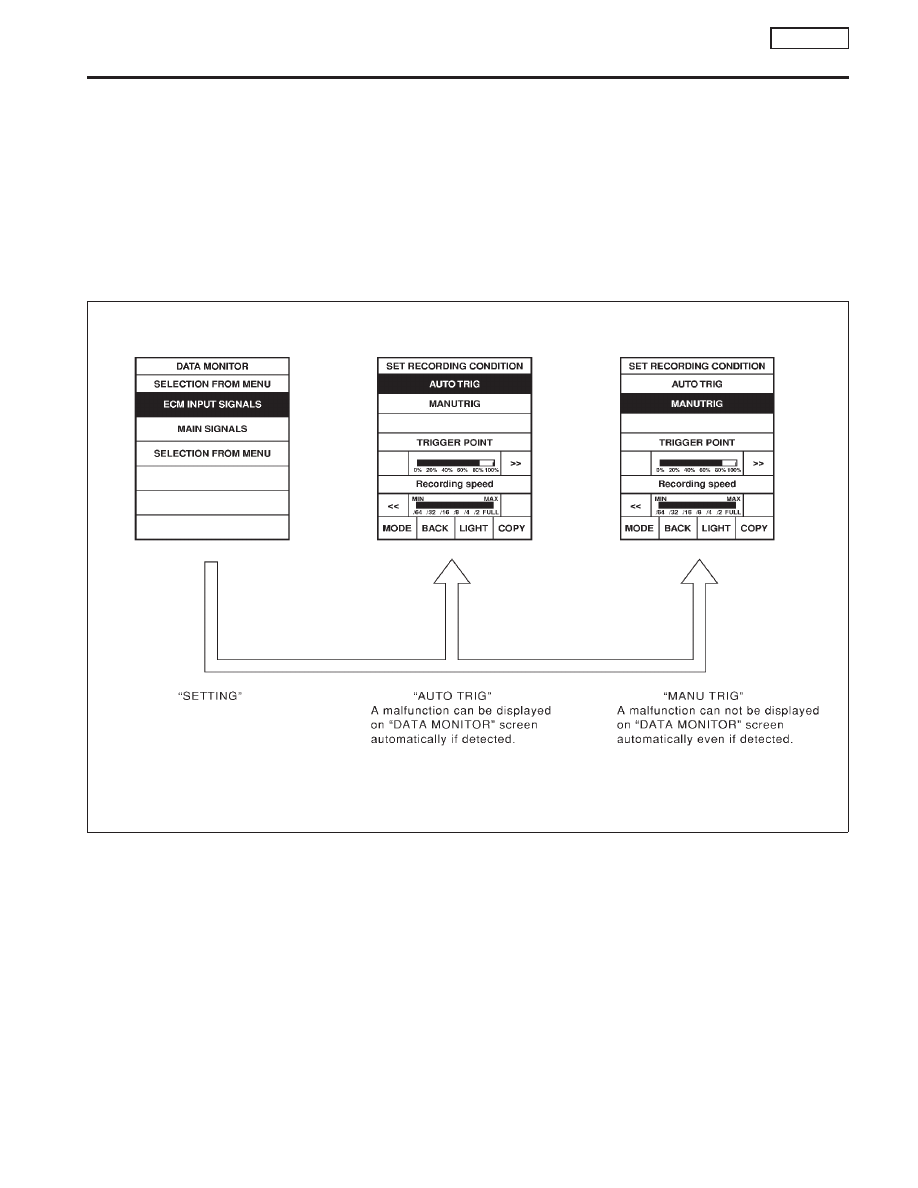

If the malfunction is displayed as soon as “DATA MONITOR”
is selected, reset CONSULT-II to “MANU TRIG”. By selecting
“MANU TRIG” you can monitor and store the data. The data
can be utilized for further diagnosis, such as a comparison with
the value for the normal operating condition.

SEF720X

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

SR20DE

CONSULT-II (Cont’d)

EC-77

Generic Scan Tool (GST)

NCEC0035

DESCRIPTION

NCEC0035S01

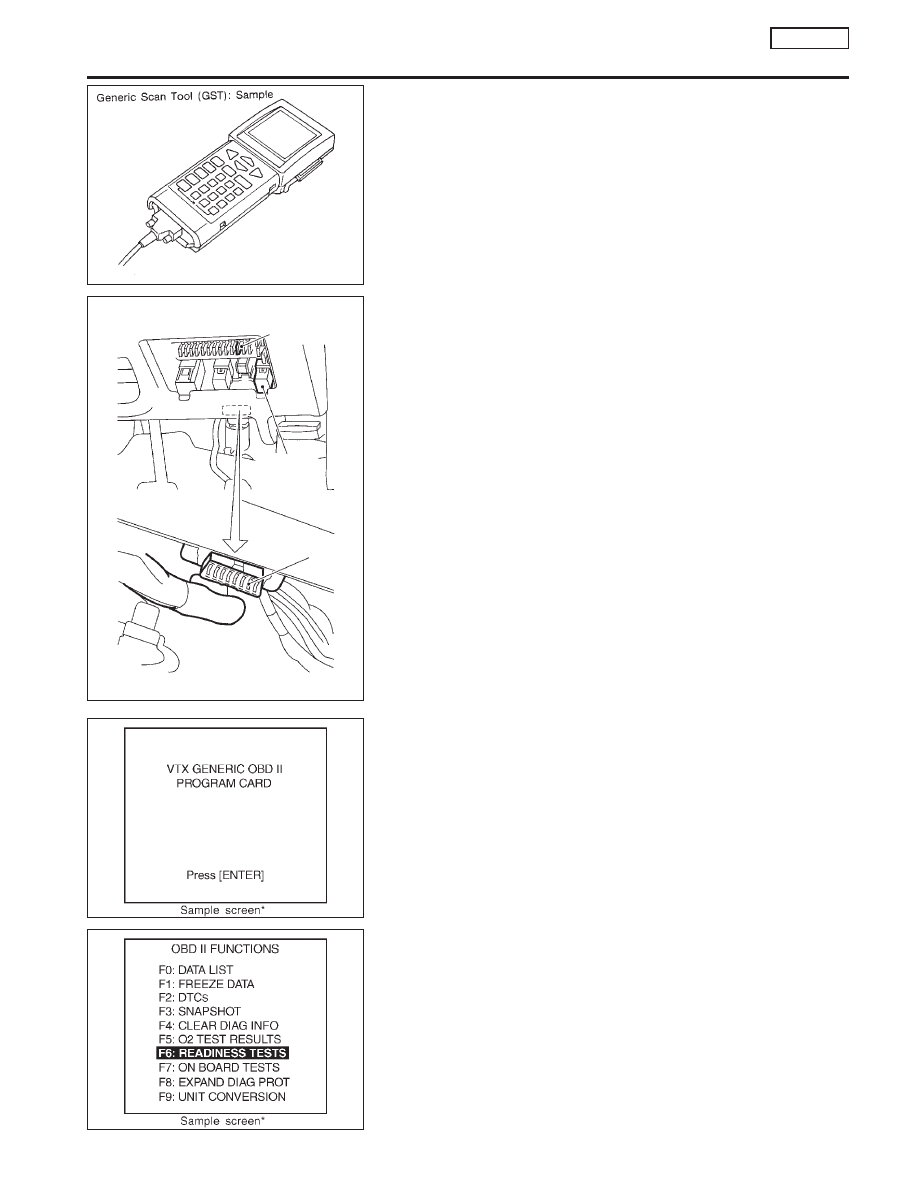

Generic Scan Tool (OBDII scan tool) complying with ISO 15031-4
ISO 15031-4 has 9 different functions explained on the next page.
ISO9141 is used as the protocol.
The name “GST” or “Generic Scan Tool” is used in this service
manual.

GST INSPECTION PROCEDURE

NCEC0035S02

1.

Turn ignition switch OFF.

2.

Connect “GST” to data link connector. (Data link connector is
located under the fuse box cover.)

3.

Turn ignition switch ON.

4.

Enter the program according to instruction on the screen or in
the operation manual.

(*: Regarding GST screens in this section, sample screens are
shown.)

5.

Perform each diagnostic mode according to each service pro-
cedure.

For further information, see the GST Operation Manual of the
tool maker.

SEF139P

SEF192X

Fuel pump fuse

Fuel pump
relay

Data link connector

SEF398S

SEF416S

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

SR20DE

Generic Scan Tool (GST)

EC-78
