Nissan Primera P11. Manual - part 204





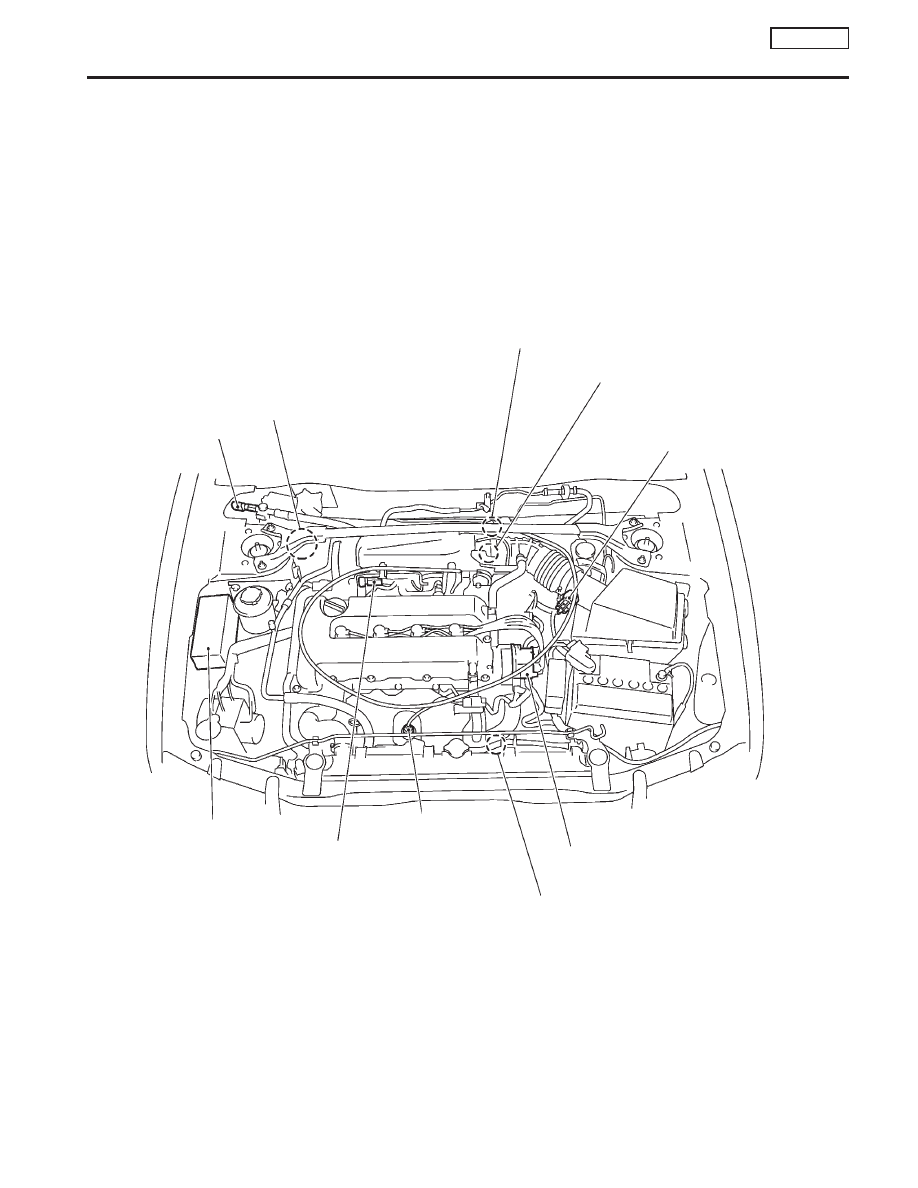

Engine Control Component Parts Location

NCEC0009

NEF235A

Throttle position sensor

IACV-AAC valve

Mass air flow sensor and intake
air temperature sensor

Ignition coil, power transistor &
camshaft position sensor built
into distributor

Crankshaft position sensor

Relay box

EVAP purge volume
control solenoid valve

Heated oxygen
sensor 1 (front)

EVAP canister

Power steering
oil pressure switch

ENGINE AND EMISSION CONTROL OVERALL SYSTEM

SR20DE

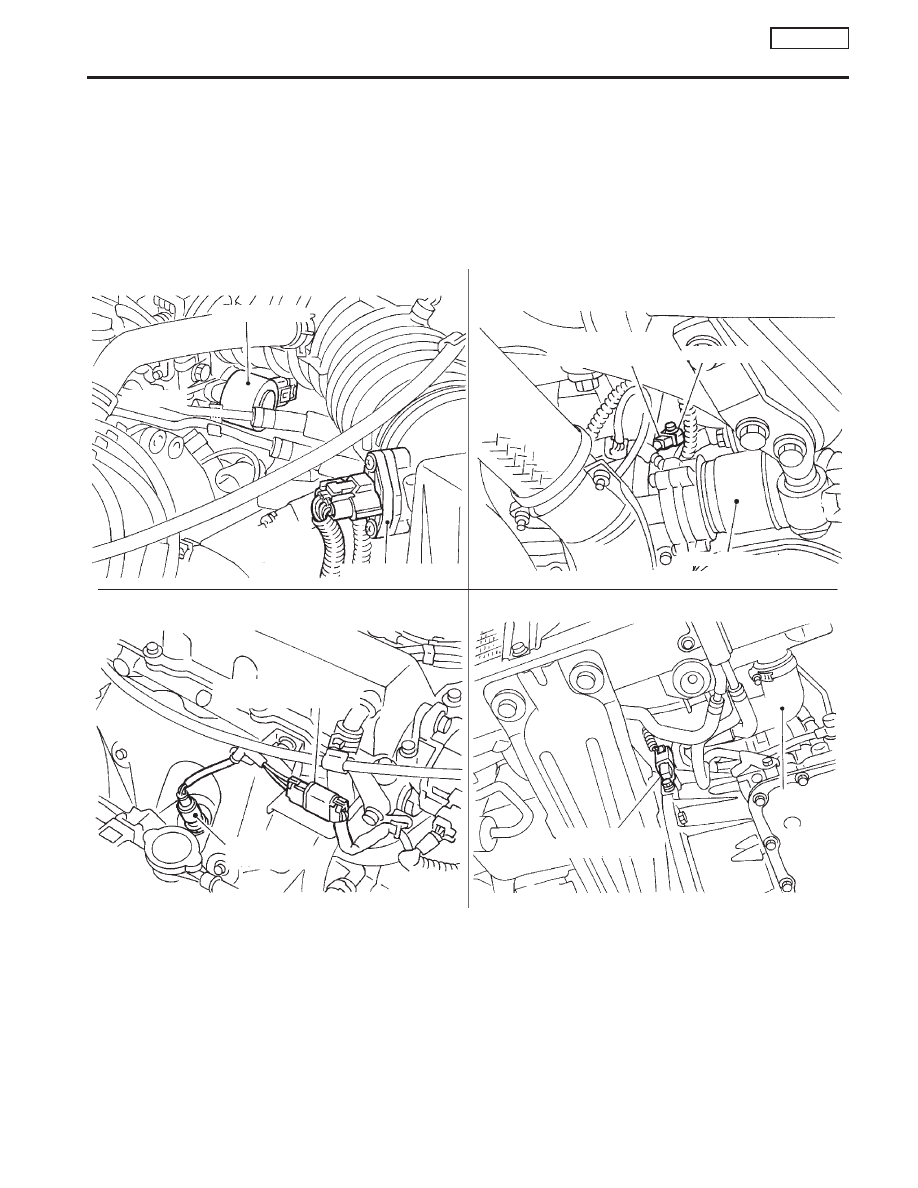

Engine Control Component Parts Location

EC-15

NEF232A

.

IACV-AAC valve

Mass air flow sensor

View from under the vehicle

Crankshaft position
sensor (OBD)

Radiator
lower hose

Heated oxygen sensor 1
(front) harness connector

Heated oxygen
sensor 1 (front)

View from under the vehicle

Knock sensor
harness connector

Knock sensor

.

Drive shaft

ENGINE AND EMISSION CONTROL OVERALL SYSTEM

SR20DE

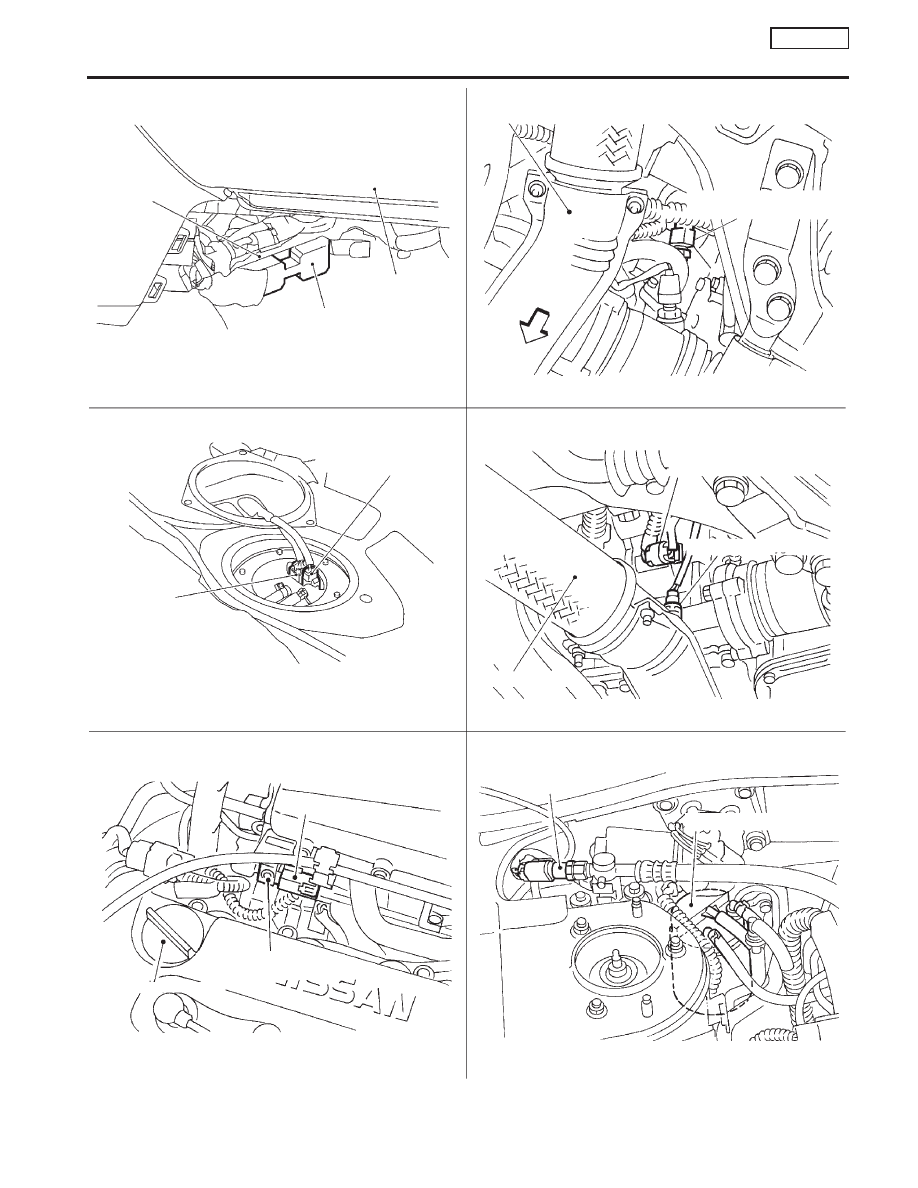

Engine Control Component Parts Location (Cont’d)

EC-16

SEF188X

ECM

ECM harness
connector

Glove box

View from under the vehicle

Front exhaust tube

Coolant temperature
sensor harness connector

Front

Fuel pump
harness connector

Fuel tank
gauge unit
harness connector

Under rear seat cushion

Front exhaust tube

Heated oxygen
sensor 2 (rear)

Heated oxygen sensor 2 (rear)

Harness connector

EVAP canister purge
volume control solenoid
valve

Oil filler cap

Power steering
oil pressure switch

EVAP canister (LHD models)

ENGINE AND EMISSION CONTROL OVERALL SYSTEM

SR20DE

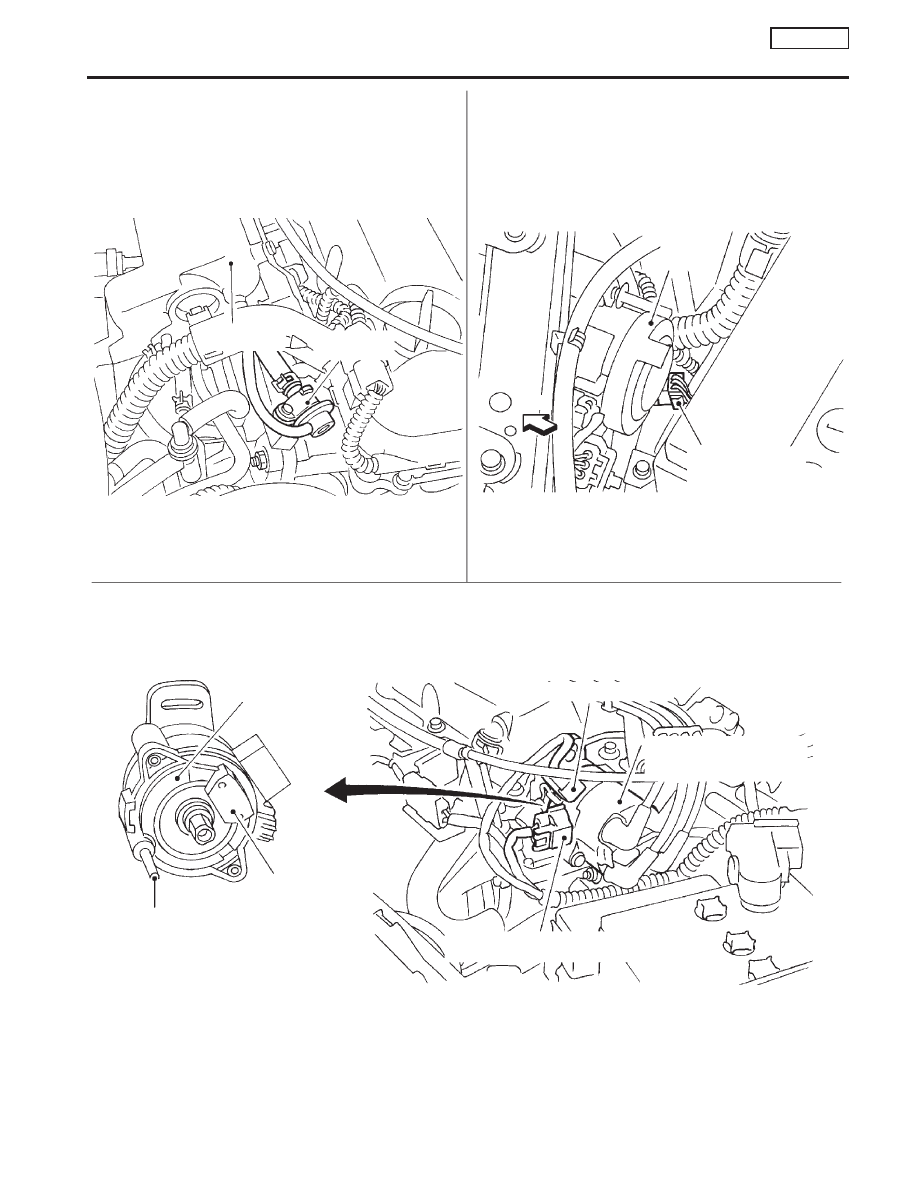

Engine Control Component Parts Location (Cont’d)

EC-17

SEF189X

Intake manifold
collector

Fuel pressure
regulator

Headlamp
(Left side)

Front

Refrigerant
pressure sensor and
harness connector

Power transistor

Terminal for ignition coil

Camshaft position sensor,
power transistor and ignition
coil (built into distributor)

Terminal for camshaft position sensor
and power transistor

Camshaft position
sensor

Metal tip of ignition coil tower
(Terminal of coil circuit)

NOTE: Power transistor, camshaft position sensor,

and ignition coil have to be replaced as a
distributor assembly.

ENGINE AND EMISSION CONTROL OVERALL SYSTEM

SR20DE

Engine Control Component Parts Location (Cont’d)

EC-18
