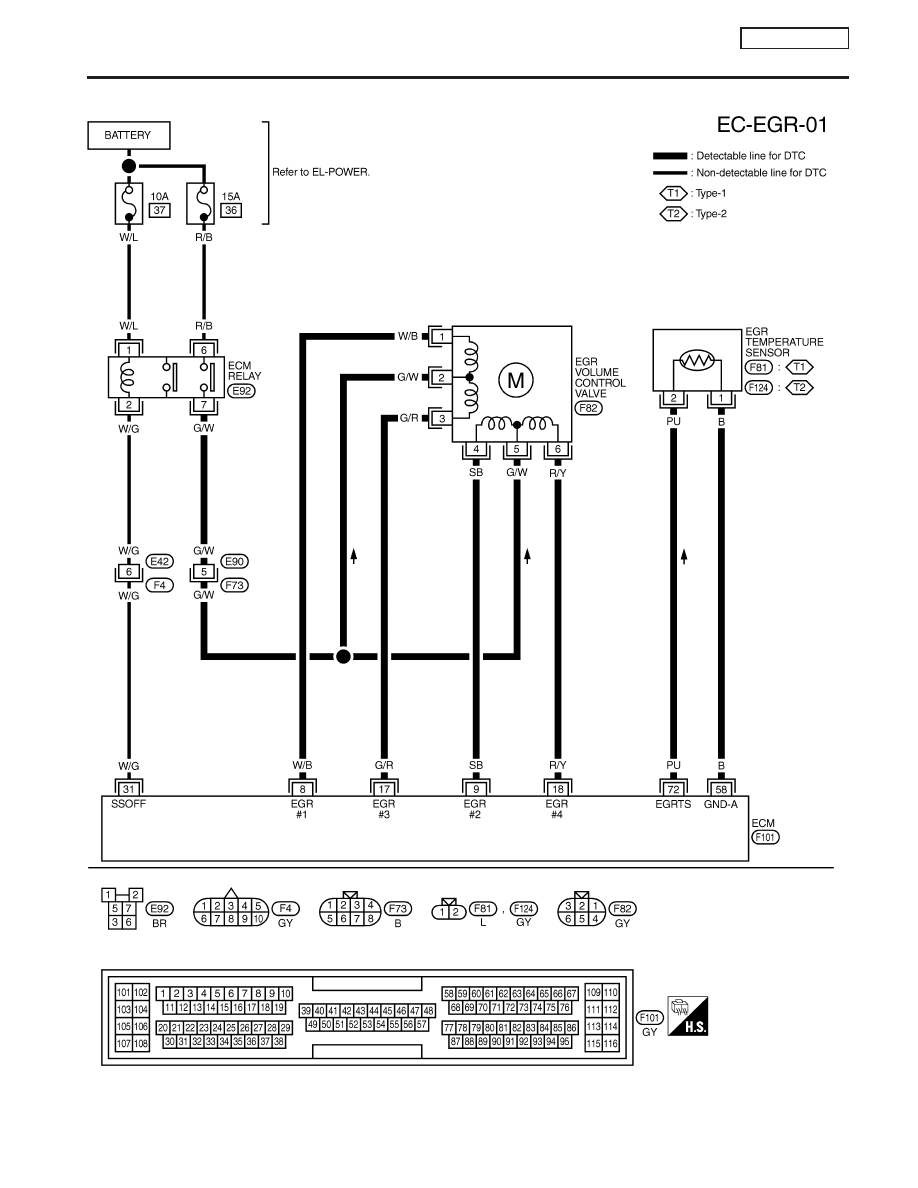

Wiring Diagram

NCEC0352

YEC072A

DTC P1402 EGR FUNCTION (OPEN) (IF SO EQUIPPED)

QG16

I

18DE

Wiring Diagram

EC-309

Diagnostic Procedure

NCEC0353

1

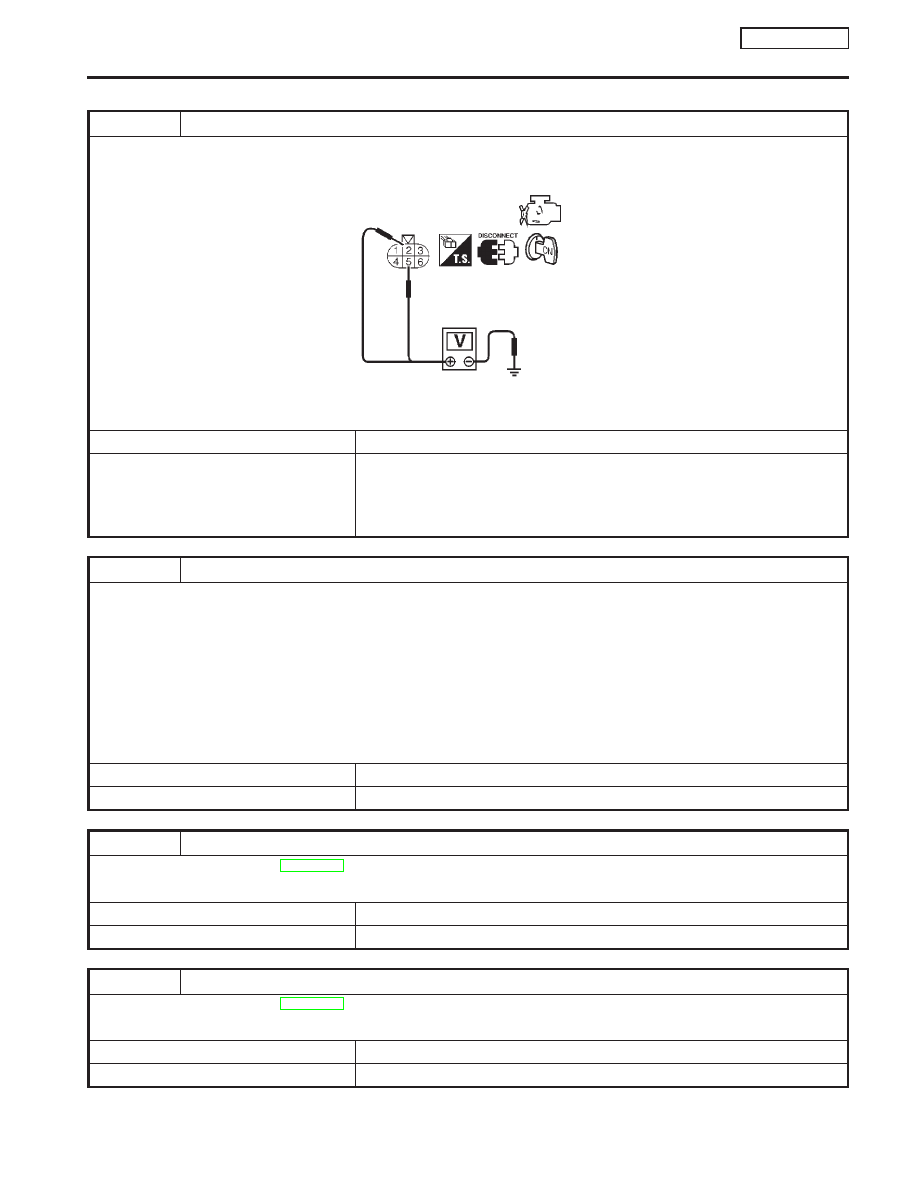

CHECK POWER SUPPLY

1. Disconnect EGR volume control valve harness connector.
2. Turn ignition switch “ON”.
3. Check voltage between terminals 2, 5 and ground with CONSULT-II or tester.

SEF556W

Voltage: Battery voltage

OK or NG

OK

©

GO TO 2.

NG

©

Check the following.

I

Harness or connectors E90, F73

I

Harness for open or short between EGR volume control valve and engine control
module relay
If NG, repair harness or connectors.

2

CHECK OUTPUT SIGNAL CIRCUIT

1. Turn ignition switch “OFF”.
2. Disconnect ECM harness connector.
3. Check harness continuity between

ECM terminal 8 and EGR volume control valve terminal 1,
ECM terminal 9 and EGR volume control valve terminal 4,
ECM terminal 17 and EGR volume control valve terminal 3,
ECM terminal 18 and EGR volume control valve terminal 6.
Refer to wiring diagram.

Continuity should exist.

If OK, check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 3.

NG

©

Repair open circuit, short to ground or short to power in harness connectors.

3

CHECK EGR TEMPERATURE SENSOR

Refer to “Component Inspection”, EC-QG-304.

OK or NG

OK

©

GO TO 4.

NG

©

Replace EGR temperature sensor.

4

CHECK EGR VOLUME CONTROL VALVE

Refer to “Component Inspection”, EC-QG-251.

OK or NG

OK

©

GO TO 5.

NG

©

Replace EGR volume control valve.

DTC P1402 EGR FUNCTION (OPEN) (IF SO EQUIPPED)

QG16

I

18DE

Diagnostic Procedure

EC-310

5

CHECK INTERMITTENT INCIDENT

Perform “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-QG-102.

©

INSPECTION END

Component Inspection

NCEC0354

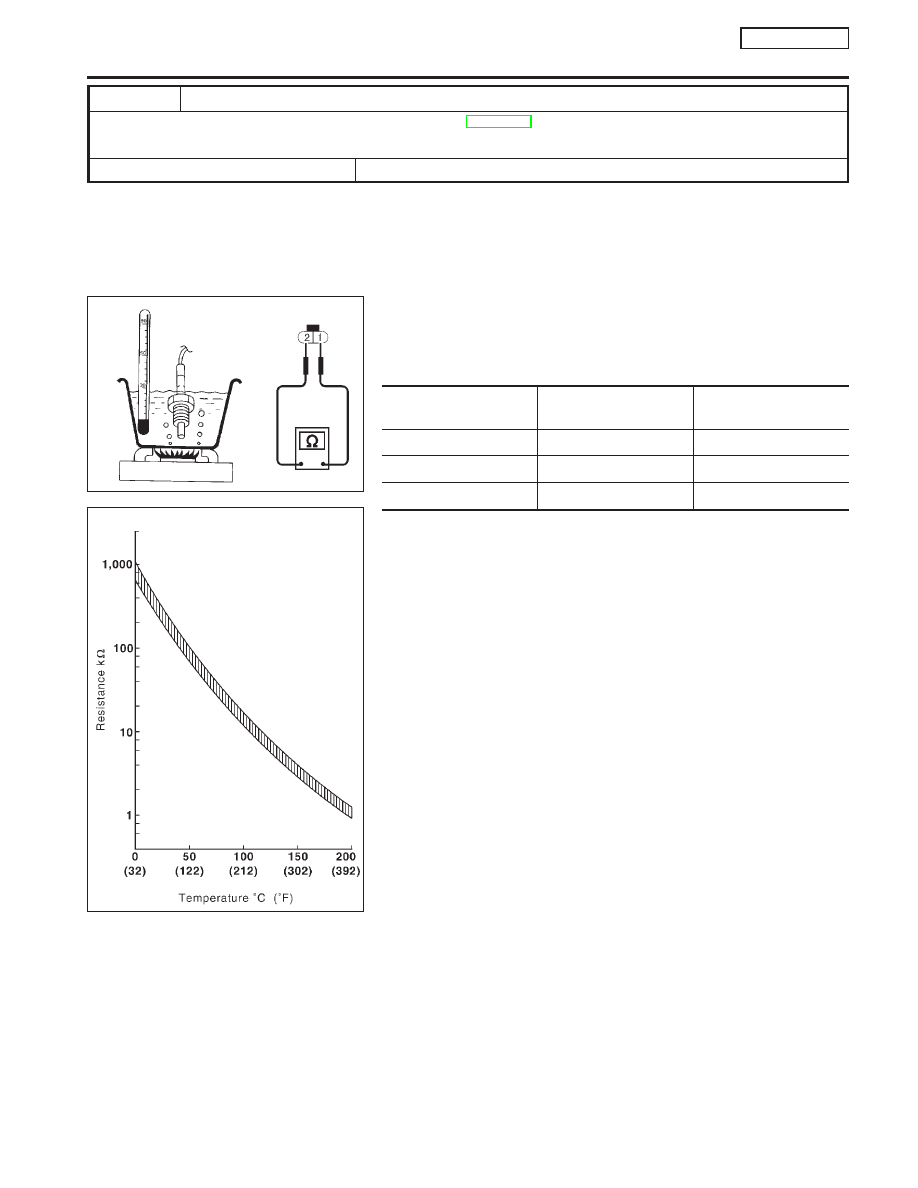

EGR TEMPERATURE SENSOR

NCEC0354S01

Check resistance change and resistance value.
<Reference data>

EGR temperature

°C (°F)

Voltage

V

Resistance

M

Ω

0 (32)

4.56

0.62 - 1.05

50 (122)

2.25

0.065 - 0.094

100 (212)

0.59

0.011 - 0.015

If NG, replace EGR temperature sensor.

SEF643Q

SEF068X
