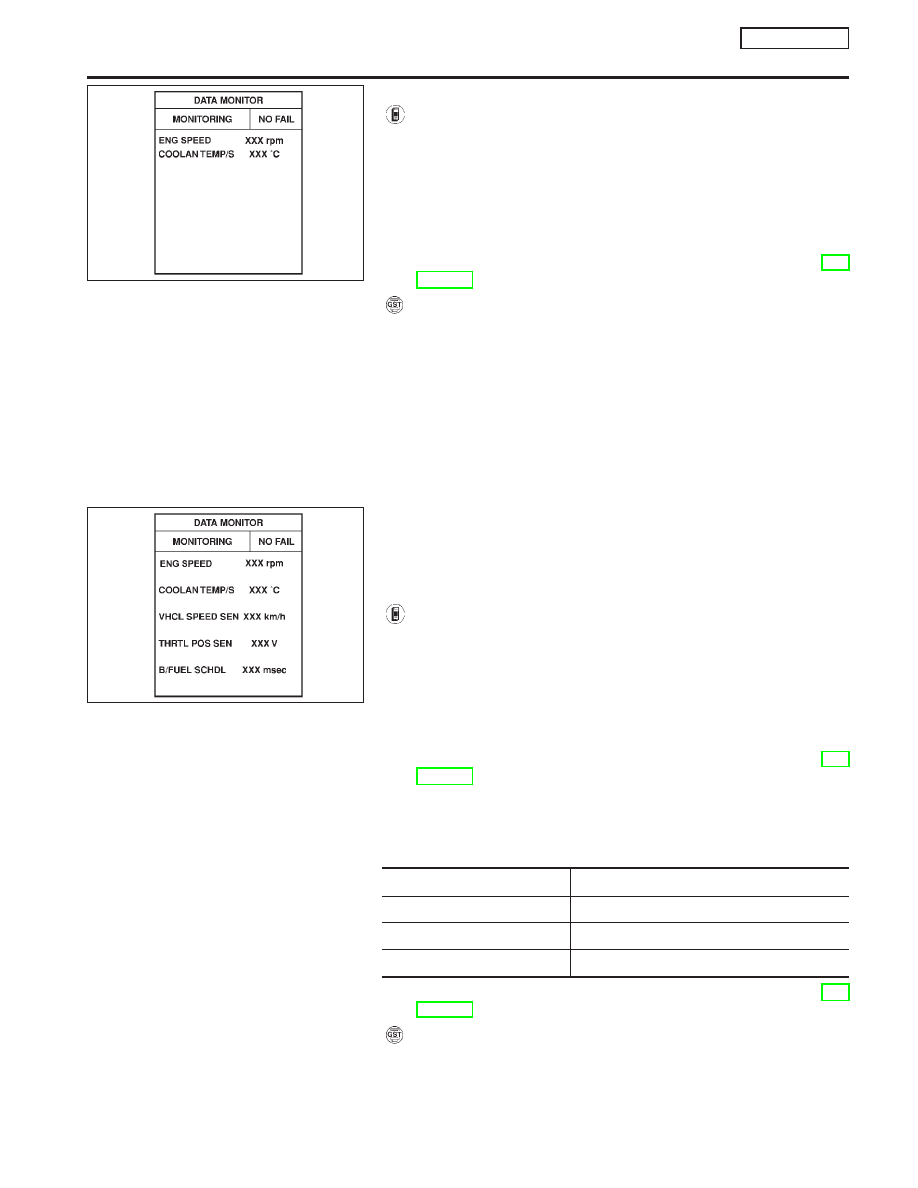

PROCEDURE FOR MALFUNCTION A

=NCEC0344S01

With CONSULT-II

1)

Turn ignition switch “ON”.

2)

Select “DATA MONITOR” mode with CONSULT-II.

3)

Verify that engine coolant temperature is less than 50°C
(122°F).
If the engine coolant temperature is above the range, cool
the engine down.

4)

Start engine and let it idle for at least 5 seconds.

5)

If 1st trip DTC is detected, go to “Diagnostic Procedure”, EC-
QG-303.

With GST

Follow the procedure “With CONSULT-II” above.

PROCEDURE FOR MALFUNCTION B

NCEC0344S02

CAUTION:

Always drive vehicle at a safe speed.
TESTING CONDITION:
Always perform the test at a temperature above −10°C (14°F).

With CONSULT-II

1)

Start engine and warm it up to above 80°C (176°F).

2)

Select “EGR VOL CONT/V” in “ACTIVE TEST” mode with
CONSULT.

3)

Hold engine speed at 1,500 rpm.

4)

Touch “Qu” and set the EGR volume control valve opening to
50 step and check EGR TEMP SEN.
EGR TEMP SEN should decrease to less than 1.0V.
If the check result is NG, go to “Diagnostic Procedure”, EC-
QG-303.
If the check result is OK, go to the following step.

5)

Turn ignition switch “OFF” and wait at least 9 seconds.

6)

Start engine and maintain the following conditions for at least
5 consecutive seconds.

ENG SPEED

Above 2,400 rpm

VHCL SPEED SE

Above 90 km/h (56 MPH) or more

B/FUEL SCHDL

4.0 - 4.8 msec

Selector lever

4th or 5th

7)

If 1st trip DTC is detected, go to “Diagnostic Procedure”, EC-
QG-303.

With GST

Follow the procedure “With CONSULT-II” above.

NEF113A

NEF114A

DTC P1401 EGR TEMPERATURE SENSOR

(IF SO EQUIPPED)

QG16

I

18DE

DTC Confirmation Procedure (Cont’d)

EC-301

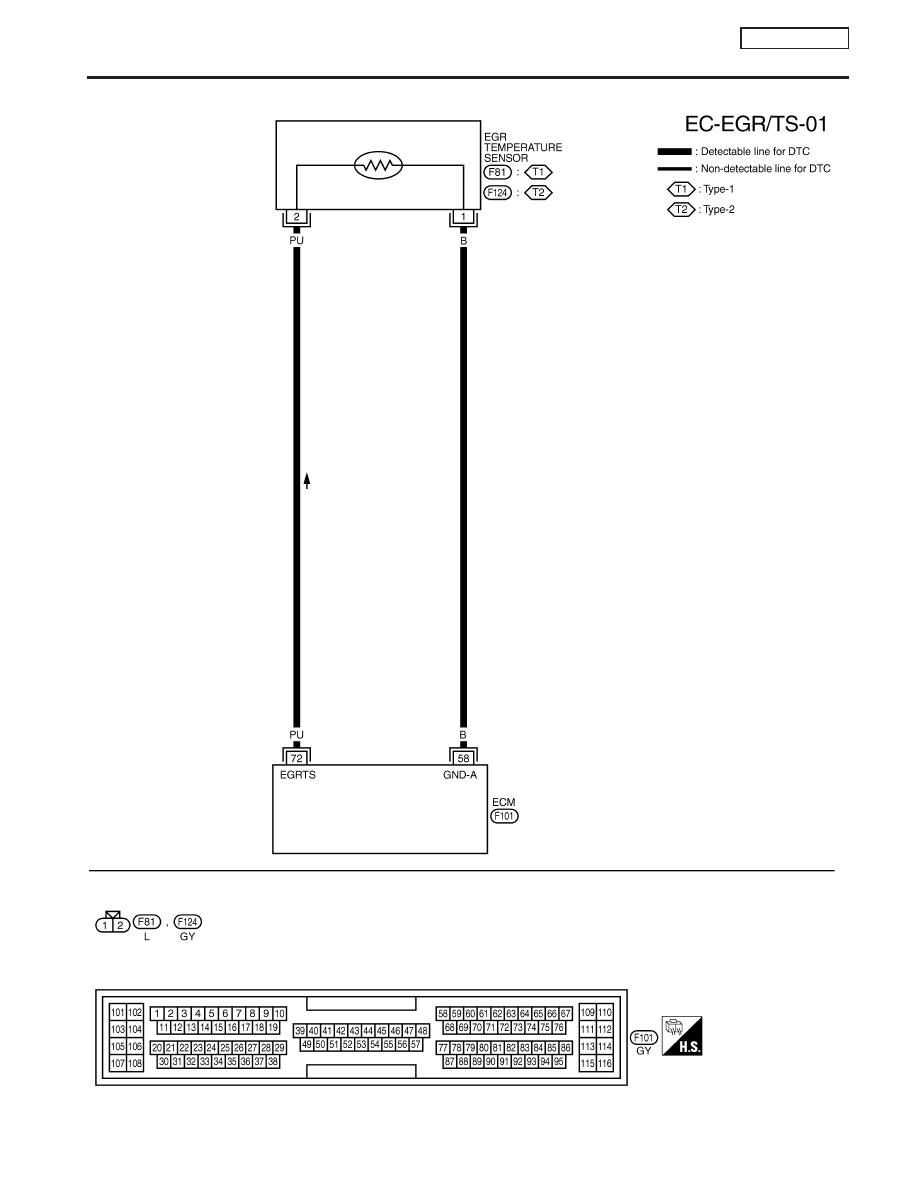

Wiring Diagram

NCEC0346

YEC074A

DTC P1401 EGR TEMPERATURE SENSOR

(IF SO EQUIPPED)

QG16

I

18DE

Wiring Diagram

EC-302

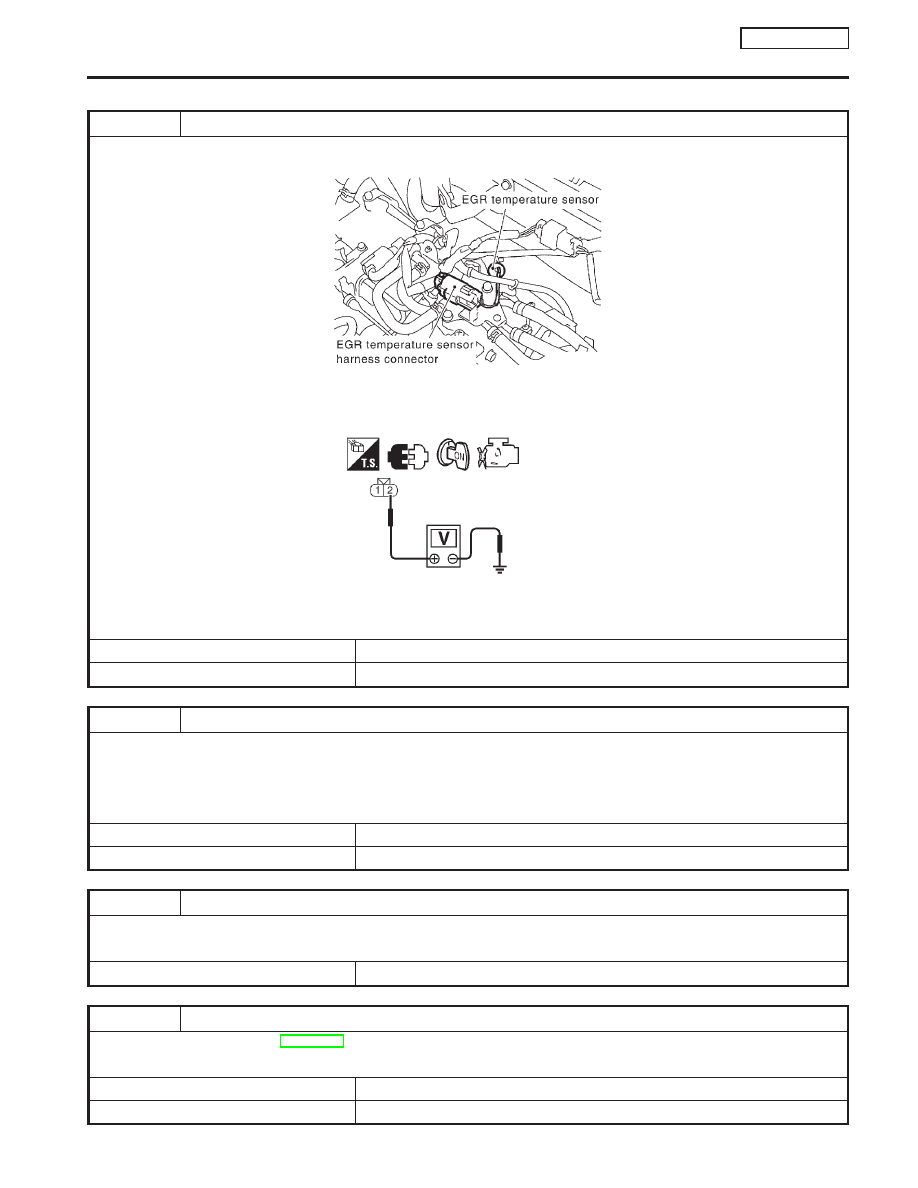

Diagnostic Procedure

NCEC0347

1

CHECK POWER SUPPLY

1. Turn ignition switch “OFF”.
2. Disconnect EGR temperature sensor harness connector.

SEF127X

3. Turn ignition switch “ON”.
4. Check voltage between terminal 2 and ground with CONSULT-II or tester.

SEF128X

Voltage: Approximately 5V

OK or NG

OK

©

GO TO 2.

NG

©

Repair harness or connectors.

2

CHECK GROUND CIRCUIT

1. Turn ignition switch “OFF”.
2. Check harness continuity between EGR temperature sensor harness terminal 1 and engine ground. Refer to wiring diagram.

Continuity should exist.

3. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

3

DETECT MALFUNCTIONING PART

Check the harness for open or short between EGR temperature sensor and ECM.

©

Repair open circuit or short to ground or short to power in harness or connector.

4

CHECK EGR TEMPERATURE SENSOR

Refer to “Component Inspection”, EC-QG-304.

OK or NG

OK

©

GO TO 5.

NG

©

Replace EGR temperature sensor.

DTC P1401 EGR TEMPERATURE SENSOR

(IF SO EQUIPPED)

QG16

I

18DE

Diagnostic Procedure

EC-303

5

CHECK EGR VOLUME CONTROL VALVE

Refer to “Component Inspection”, EC-QG-251.

OK or NG

OK

©

GO TO 6.

NG

©

Replace EGR volume control valve.

6

CHECK INTERMITTENT INCIDENT

Perform “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-QG-102.

©

INSPECTION END

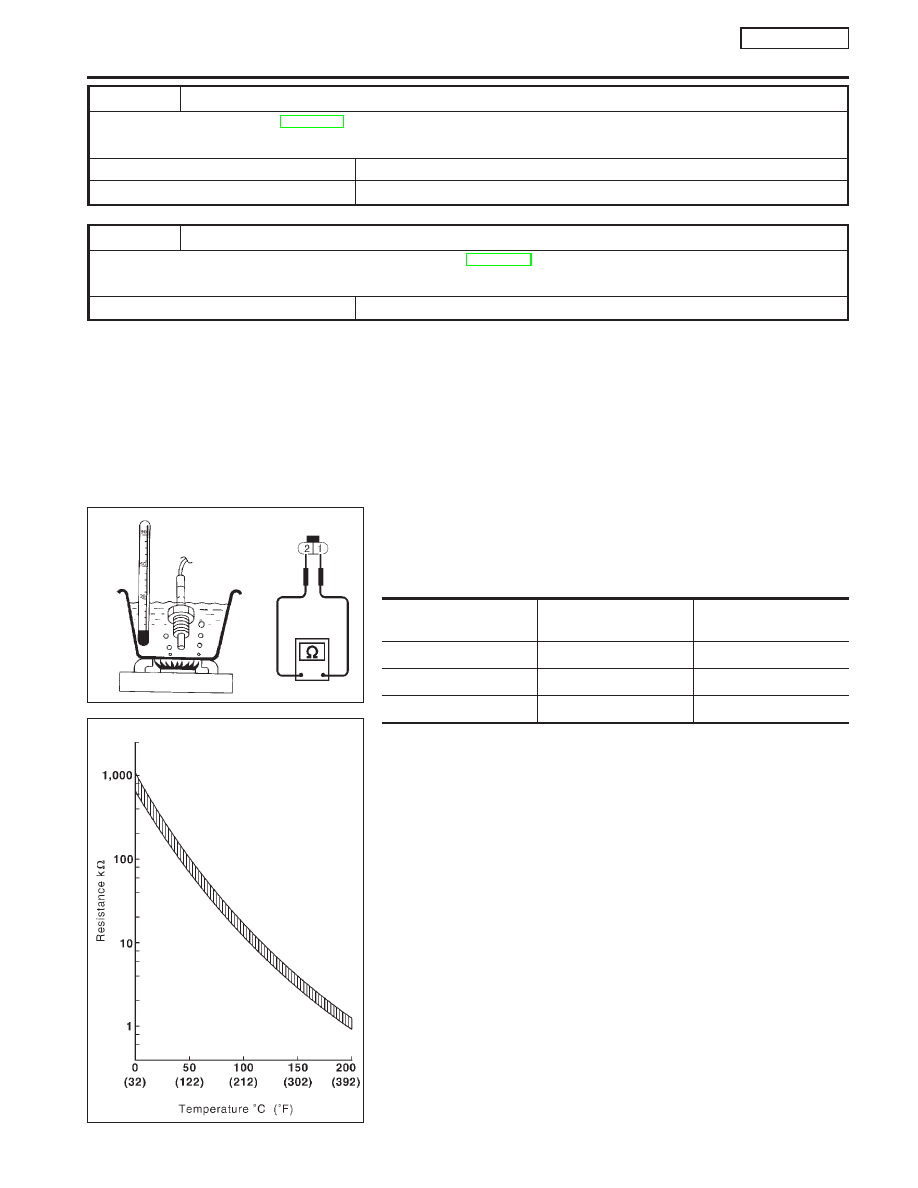

Component Inspection

NCEC0348

EGR TEMPERATURE SENSOR

NCEC0348S01

Check resistance change and resistance value.
<Reference data>

EGR temperature

°C (°F)

Voltage

V

Resistance

M

Ω

0 (32)

4.56

0.62 - 1.05

50 (122)

2.25

0.065 - 0.094

100 (212)

0.59

0.011 - 0.015

If NG, replace EGR temperature sensor.

SEF643Q

SEF068X

DTC P1401 EGR TEMPERATURE SENSOR

(IF SO EQUIPPED)

QG16

I

18DE

Diagnostic Procedure (Cont’d)

EC-304
