7

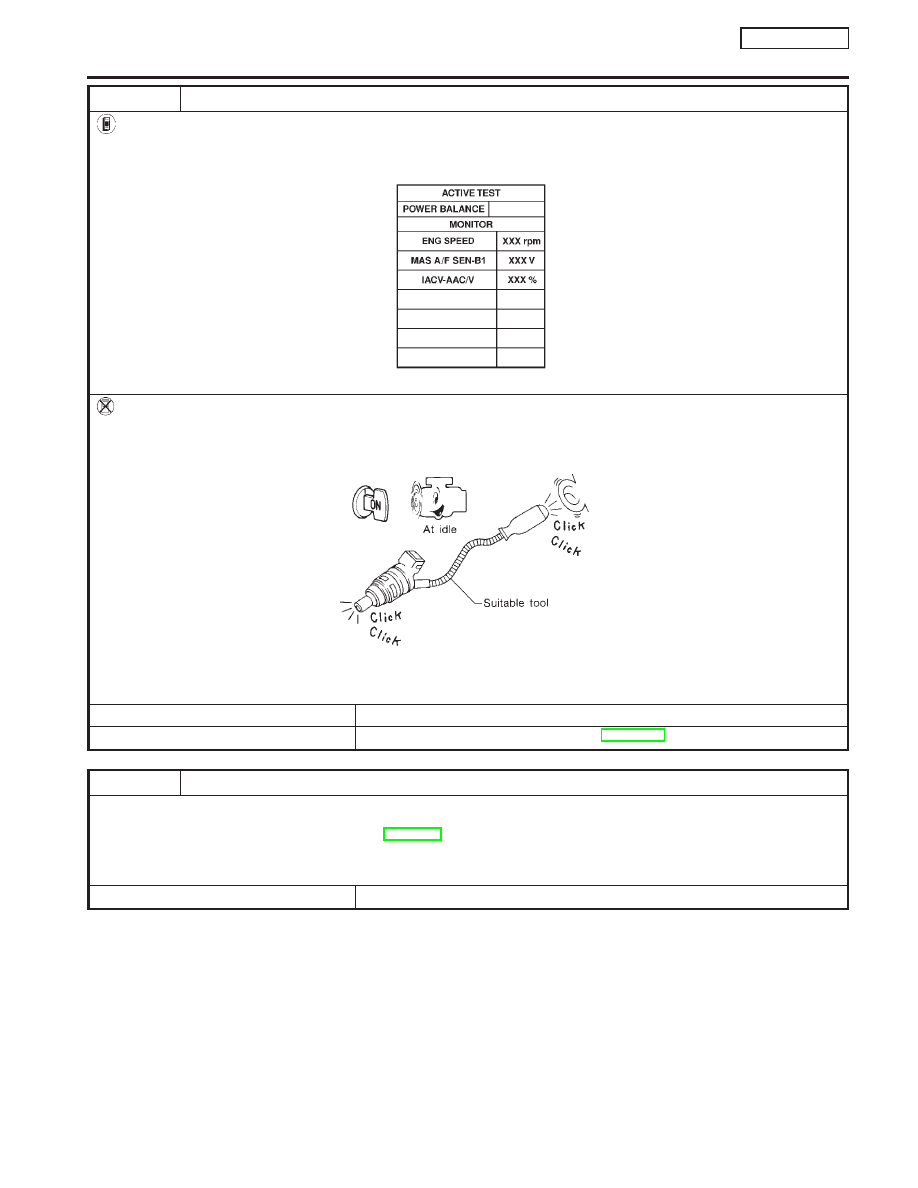

CHECK FUNCTION OF INJECTORS

With CONSULT-II

1. Install all parts removed.
2. Start engine.
3. Perform “POWER BALANCE” in “ACTIVE TEST” mode with CONSULT-II.

NEF105A

4. Make sure that each circuit produces a momentary engine speed drop.

Without CONSULT-II

1. Install all parts removed.
2. Start engine.
3. Listen to each injector operating sound.

MEC703B

Clicking noise should be heard.

OK or NG

OK

©

GO TO 8.

NG

©

Perform trouble diagnosis for “INJECTORS”, EC-QG-319.

8

REMOVE INJECTOR

1. Confirm that the engine is cooled down and there are no fire hazards near the vehicle.
2. Turn ignition switch “OFF”.
3. Remove injector with fuel tube assembly. Refer to EC-QG-30.

Keep fuel hose and all injectors connected to injector gallery. The injector harness connectors should remain connected.

©

GO TO 9.

DTC P0171 FUEL INJECTION SYSTEM FUNCTION

(LEAN SIDE)

QG16

I

18DE

Diagnostic Procedure (Cont’d)

EC-213

9

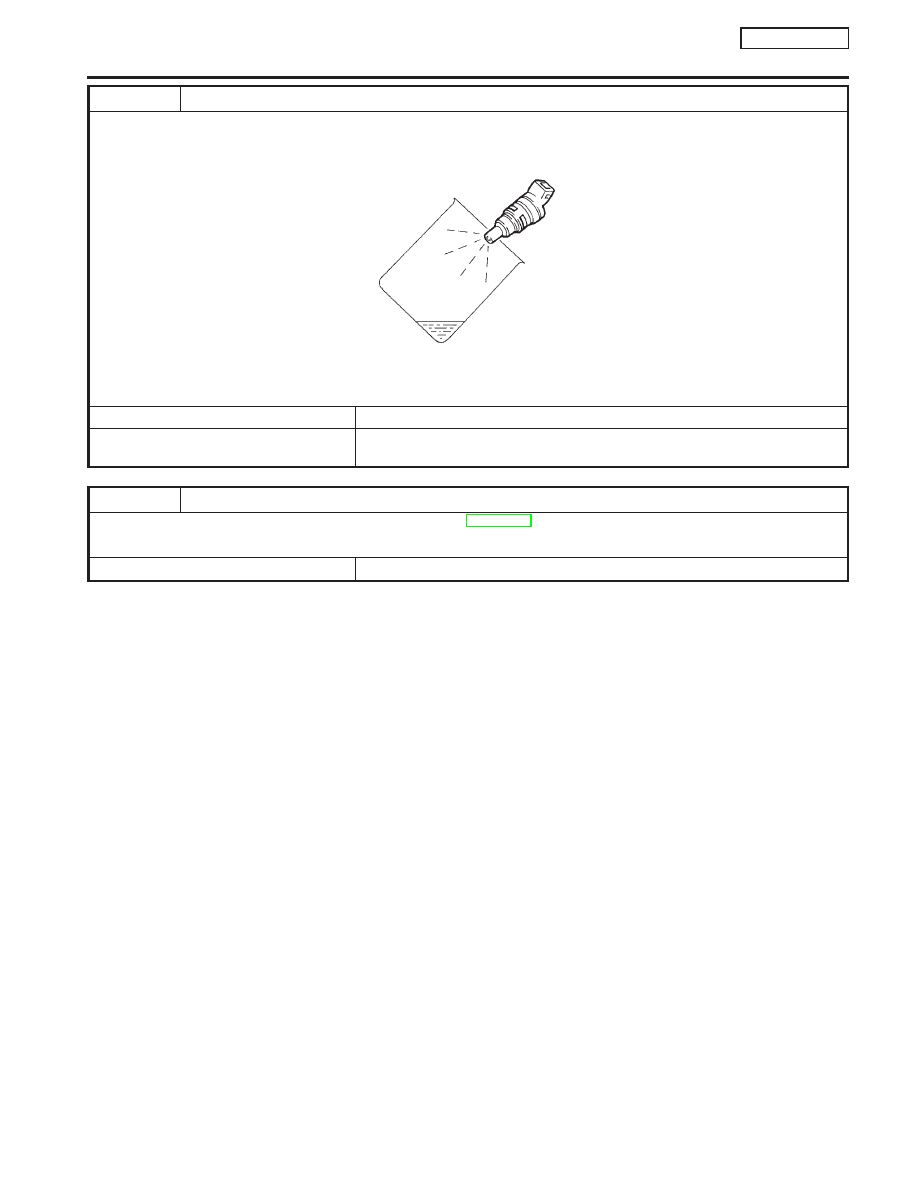

CHECK INJECTOR

1. Disconnect all ignition coil harness connectors.
2. Place pans or saucers under each injector.
3. Crank engine for about 3 seconds. Make sure that fuel sprays out from injectors.

SEF595Q

Fuel should be sprayed evenly for each cylinder.

OK or NG

OK

©

GO TO 10.

NG

©

Replace injectors from which fuel does not spray out. Always replace O-ring with new
one.

10

CHECK INTERMITTENT INCIDENT

Perform “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-QG-102.

©

INSPECTION END

DTC P0171 FUEL INJECTION SYSTEM FUNCTION

(LEAN SIDE)

QG16

I

18DE

Diagnostic Procedure (Cont’d)

EC-214

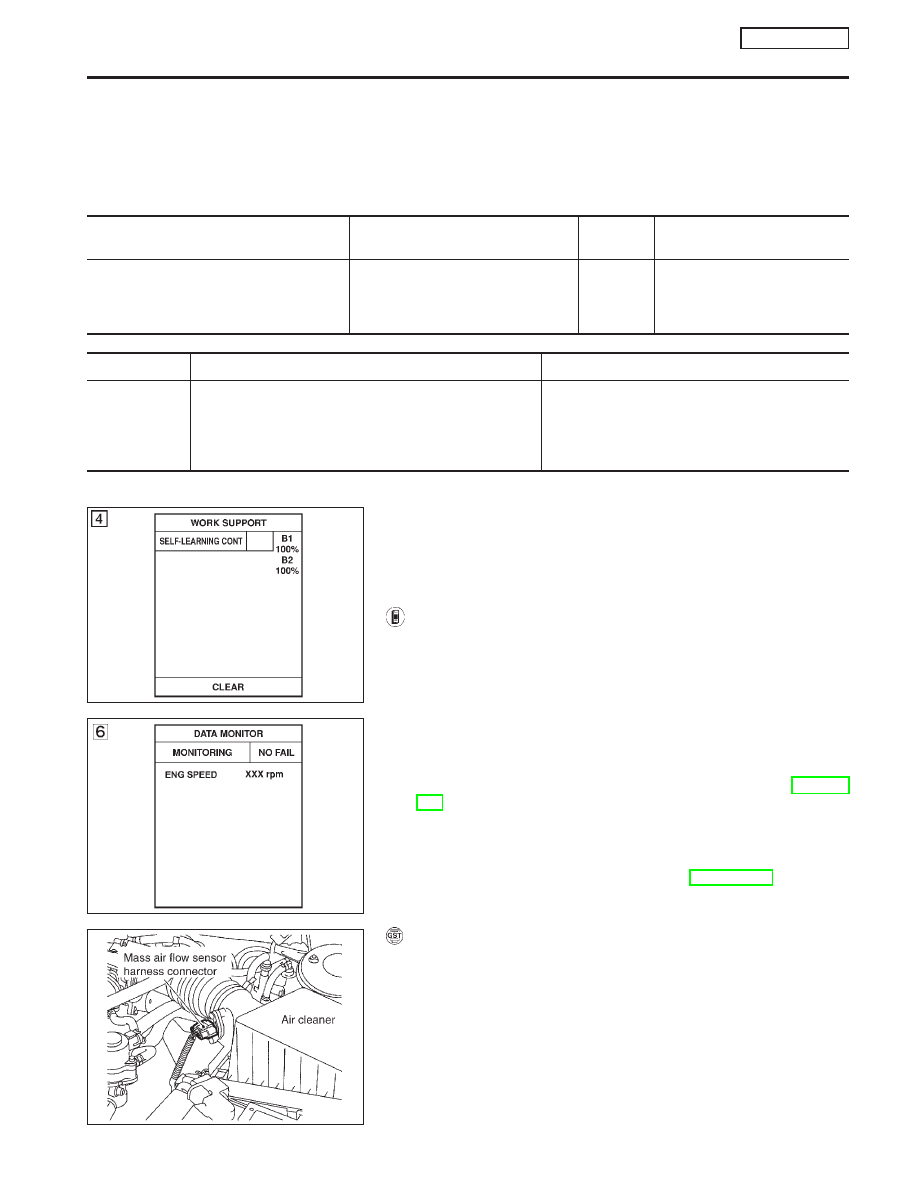

On Board Diagnosis Logic

NCEC0192

With the Air/Fuel Mixture Ratio Self-Learning Control, the actual mixture ratio can be brought closely to the
theoretical mixture ratio based on the mixture ratio feedback signal from the Heated oxygen sensor 1 (front).
The ECM calculates the necessary compensation to correct the offset between the actual and the theoretical
ratios.
In case the amount of the compensation value is extremely large (The actual mixture ratio is too rich.), the
ECM judges the condition as the fuel injection system malfunction and lights up the MI (2 trip detection logic).

Sensor

Input Signal to ECM

ECM func-

tion

Actuator

Heated oxygen sensor 1 (front)

Density of oxygen in exhaust gas
(Mixture ratio feedback signal)

Fuel injec-
tion & mix-
ture ratio
control

Injectors

DTC No.

Malfunction is detected when ...

Check Items (Possible Cause)

P0172
0172

I

Fuel injection system does not operate properly.

I

The amount of mixture ratio compensation is too large.
(The mixture ratio is too rich.)

I

Heated oxygen sensor 1 (front)

I

Injectors

I

Exhaust gas leaks

I

Incorrect fuel pressure

I

Mass air flow sensor

DTC Confirmation Procedure

NCEC0193

NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch “OFF” and wait at least 9 seconds
before conducting the next test.

With CONSULT-II

1)

Start engine and warm it up to normal operating temperature.

2)

Turn ignition switch “OFF” and wait at least 9 seconds.

3)

Turn ignition switch “ON” and select “SELF-LEARN CON-
TROL” in “WORK SUPPORT” mode with CONSULT-II.

4)

Clear the self-learning control coefficient by touching “CLEAR”.

5)

Select “DATA MONITOR” mode with CONSULT-II.

6)

Start engine again and let it idle for at least 10 minutes.
The 1st trip DTC P0172 should be detected at this stage, if a
malfunction exists. If so, go to “Diagnostic Procedure”, EC-QG-
218.

7)

If it is difficult to start engine at step 6, the fuel injection sys-
tem has a malfunction.

8)

Crank engine while depressing accelerator pedal. If engine
starts, go to “Diagnostic Procedure”, EC-QG-218. If engine
does not start, remove ignition plugs and check for fouling, etc.

With GST

1)

Start engine and warm it up to normal operating temperature.

2)

Turn ignition switch “OFF” and wait at least 9 seconds.

3)

Disconnect mass air flow sensor harness connector. Then
restart and run engine for at least 3 seconds at idle speed.

4)

Stop engine and reconnect mass air flow sensor harness con-
nector.

5)

Select “MODE 7” with GST. Make sure 1st trip DTC P0100 is
detected.

6)

Select “MODE 4” with GST and erase the 1st trip DTC P0100.

SEF652Y

NEF068A

SEF995W

DTC P0172 FUEL INJECTION SYSTEM FUNCTION

(RICH SIDE)

QG16

I

18DE

On Board Diagnosis Logic

EC-215

7)

Start engine again and run it for at least 10 minutes at idle
speed.

8)

Select “MODE 7” with GST. The 1st trip DTC P0172 should be
detected at this stage, if a malfunction exists. If so, go to
“Diagnostic Procedure”, EC-QG-218.

9)

If it is difficult to start engine at step 8, the fuel injection sys-
tem has a malfunction.

10) Crank engine while depressing accelerator pedal.

If engine starts, go to “Diagnostic Procedure”, EC-QG-218. If
engine does not start, remove ignition plugs and check for
fouling, etc.

DTC P0172 FUEL INJECTION SYSTEM FUNCTION

(RICH SIDE)

QG16

I

18DE

DTC Confirmation Procedure (Cont’d)
