Nissan Primera P11. Manual - part 163

7)

Start engine again and run it for at least 10 minutes at idle
speed.

8)

Select “MODE 7” with GST. The 1st trip DTC P0171 should be
detected at this stage, if a malfunction exists. If so, go to
“Diagnostic Procedure”, EC-QG-211.

9)

If it is difficult to start engine at step 8, the fuel injection sys-
tem has a malfunction.

10) Crank engine while depressing accelerator pedal. If engine

starts, go to “Diagnostic Procedure”, EC-QG-211. If engine
does not start, visually check for exhaust and intake air leak.

DTC P0171 FUEL INJECTION SYSTEM FUNCTION

(LEAN SIDE)

QG16

I

18DE

DTC Confirmation Procedure (Cont’d)

EC-209

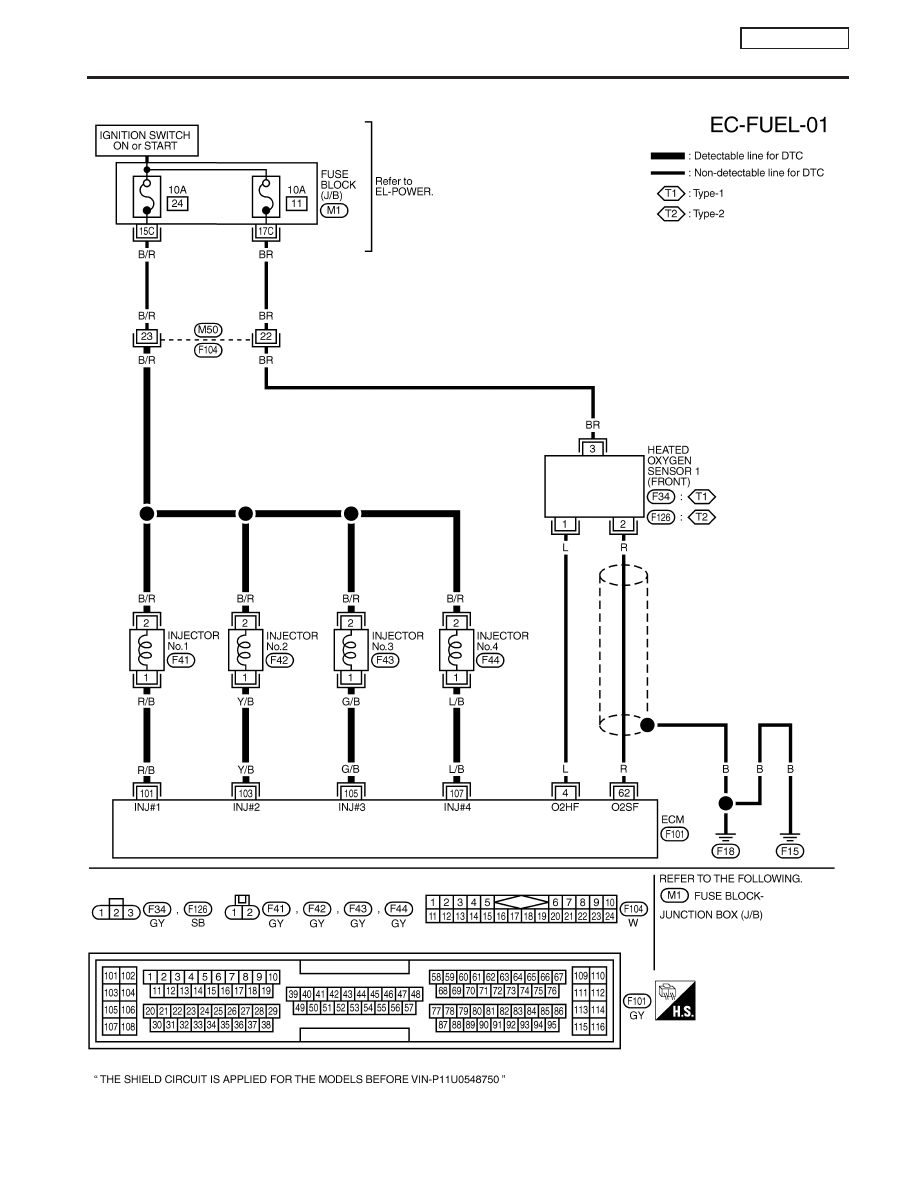

Wiring Diagram

NCEC0190

YEC069A

DTC P0171 FUEL INJECTION SYSTEM FUNCTION

(LEAN SIDE)

QG16

I

18DE

Wiring Diagram

EC-210

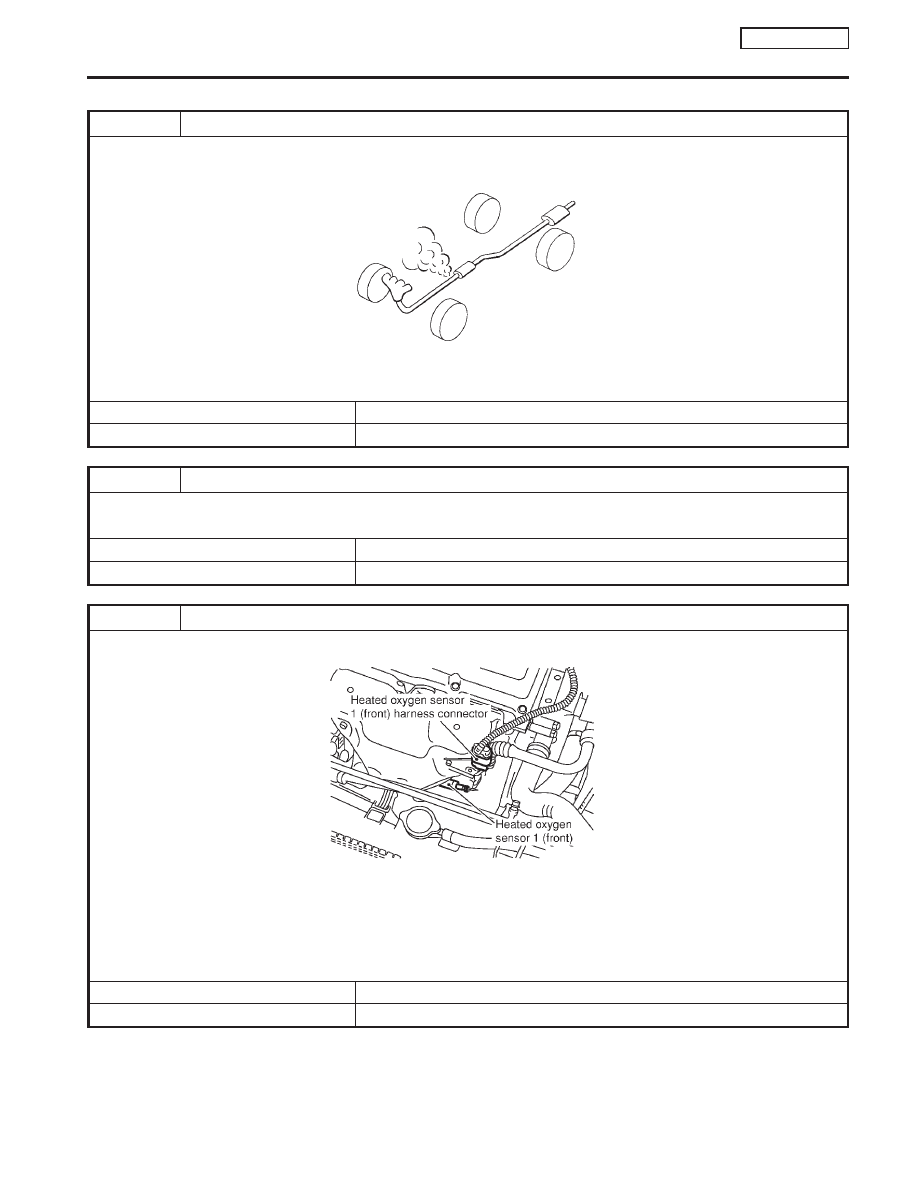

Diagnostic Procedure

NCEC0191

1

CHECK EXHAUST AIR LEAK

1. Start engine and run it at idle.
2. Listen for an exhaust air leak before three way catalyst.

SEF099P

OK or NG

OK

©

GO TO 2.

NG

©

Repair or replace.

2

CHECK FOR INTAKE AIR LEAK

Listen for an intake air leak after the mass air flow sensor.

OK or NG

OK

©

GO TO 3.

NG

©

Repair or replace.

3

CHECK HEATED OXYGEN SENSOR 1 (FRONT) CIRCUIT

1. Turn ignition switch “OFF”.
2. Disconnect Heated oxygen sensor 1 (front) harness connector and ECM harness connector.

SEF012XA

3. Check harness continuity between ECM terminal 62 and Heated oxygen sensor 1 (front) harness connector terminal 2.

Refer to wiring diagram.

Continuity should exist.

4. Check harness continuity between ECM terminal 62 (or terminal 2) and ground.

Continuity should not exist.

5. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 4.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

DTC P0171 FUEL INJECTION SYSTEM FUNCTION

(LEAN SIDE)

QG16

I

18DE

Diagnostic Procedure

EC-211

4

CHECK FUEL PRESSURE

1. Release fuel pressure to zero.

Refer to EC-QG-29.

2. Install fuel pressure gauge and check fuel pressure.

At idling:

When fuel pressure regulator valve vacuum hose is connected.

235 kPa (2.35 bar, 2.4 kg/cm

2

, 34 psi)

When fuel pressure regulator valve vacuum hose is disconnected.

294 kPa (2.94 bar, 3.0 kg/cm

2

, 43 psi)

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 5.

5

DETECT MALFUNCTIONING PART

Check the following.

I

Fuel pump and circuit Refer to EC-QG-336.

I

Fuel pressure regulator Refer to EC-QG-30.

I

Fuel lines Refer to “ENGINE MAINTENANCE” in MA section.

I

Fuel filter for clogging

©

Repair or replace.

6

CHECK MASS AIR FLOW SENSOR

With CONSULT-II

Check “MASS AIR FLOW” in “DATA MONITOR” mode with CONSULT-II.

at idling: 1.0 - 4.0 g

⋅

m/sec

at 2,500 rpm: 5.0 - 10.0 g

⋅

m/sec

With GST

Check mass air flow sensor signal in MODE 1 with GST.

at idling: 1.0 - 5.0 g

⋅

m/sec

at 2,500 rpm: 5.0 - 10.0 g

⋅

m/sec

OK or NG

OK

©

GO TO 7.

NG

©

Check connectors for rusted terminals or loose connections in the mass air flow sensor
circuit or engine grounds. Refer to EC-QG-110.

DTC P0171 FUEL INJECTION SYSTEM FUNCTION

(LEAN SIDE)

QG16

I

18DE

Diagnostic Procedure (Cont’d)

EC-212
