DTC Confirmation Procedure

NCEC0075

NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch “OFF” and wait at least 9 seconds
before conducting the next test.

With CONSULT-II

1)

Turn ignition switch “ON”.

2)

Select “DATA MONITOR” mode with CONSULT-II.

3)

Wait at least 5 seconds.

4)

If 1st trip DTC is detected, go to “Diagnostic Procedure”, EC-
QG-123.

With GST

Follow the procedure “With CONSULT-II” above.

NEF068A

DTC P0115 ENGINE COOLANT TEMPERATURE SENSOR

(ECTS) (CIRCUIT)

QG16

I

18DE

DTC Confirmation Procedure

EC-121

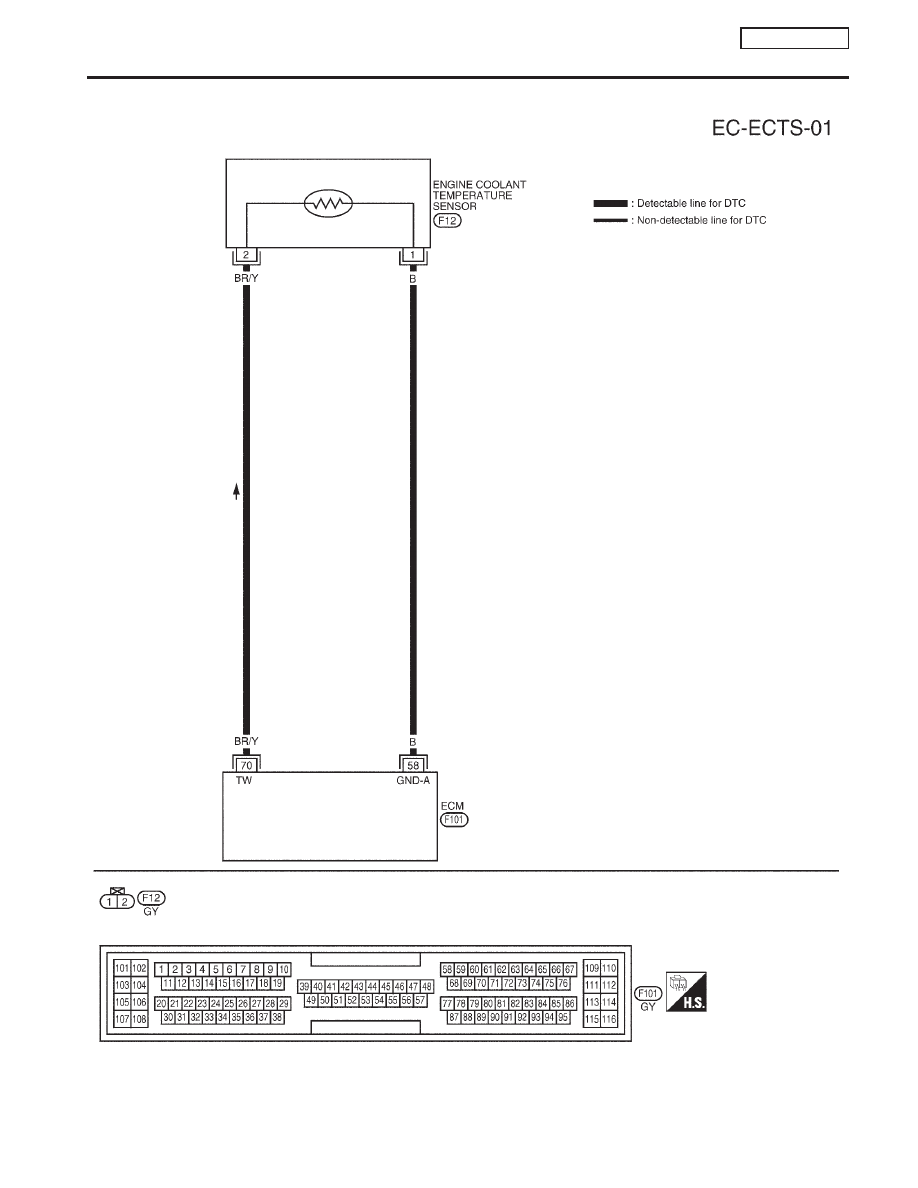

Wiring Diagram

NCEC0076

YEC261

DTC P0115 ENGINE COOLANT TEMPERATURE SENSOR

(ECTS) (CIRCUIT)

QG16

I

18DE

Wiring Diagram

EC-122

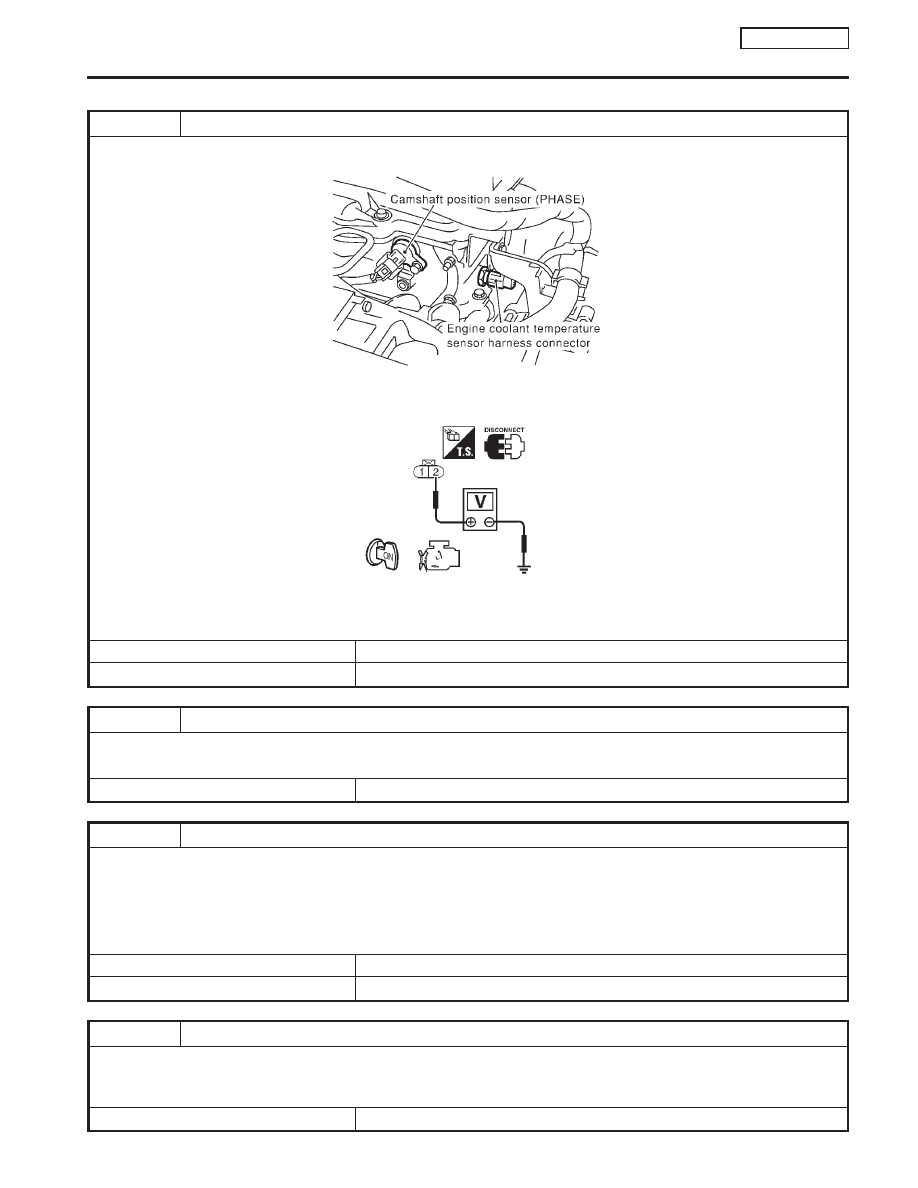

Diagnostic Procedure

NCEC0077

1

CHECK POWER SUPPLY

1. Turn ignition switch “OFF”.
2. Disconnect engine coolant temperature sensor harness connector.

SEF999W

3. Turn ignition switch “ON”.
4. Check voltage between terminal 2 and ground with CONSULT-II or tester.

SEF997W

Voltage: Approximately 5V

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 2.

2

DETECT MALFUNCTIONING PART

Check the harness for open or short between ECM and engine coolant temperature sensor.

©

Repair harness or connectors.

3

CHECK GROUND CIRCUIT

1. Turn ignition switch “OFF”.
2. Check harness continuity between engine coolant temperature sensor harness connector terminal 1 and engine ground.

Refer to wiring diagram.

Continuity should exist.

3. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 4.

4

DETECT MALFUNCTIONING PART

Check the following.

I

Harness for open or short between ECM and engine coolant temperature sensor

©

Repair open circuit or short to ground or short to power in harness or connectors.

DTC P0115 ENGINE COOLANT TEMPERATURE SENSOR

(ECTS) (CIRCUIT)

QG16

I

18DE

Diagnostic Procedure

EC-123

5

CHECK ENGINE COOLANT TEMPERATURE SENSOR

Refer to “Component Inspection”, EC-QG-124.

OK or NG

OK

©

GO TO 6.

NG

©

Replace engine coolant temperature sensor.

6

CHECK INTERMITTENT INCIDENT

Perform “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-QG-102.

©

INSPECTION END

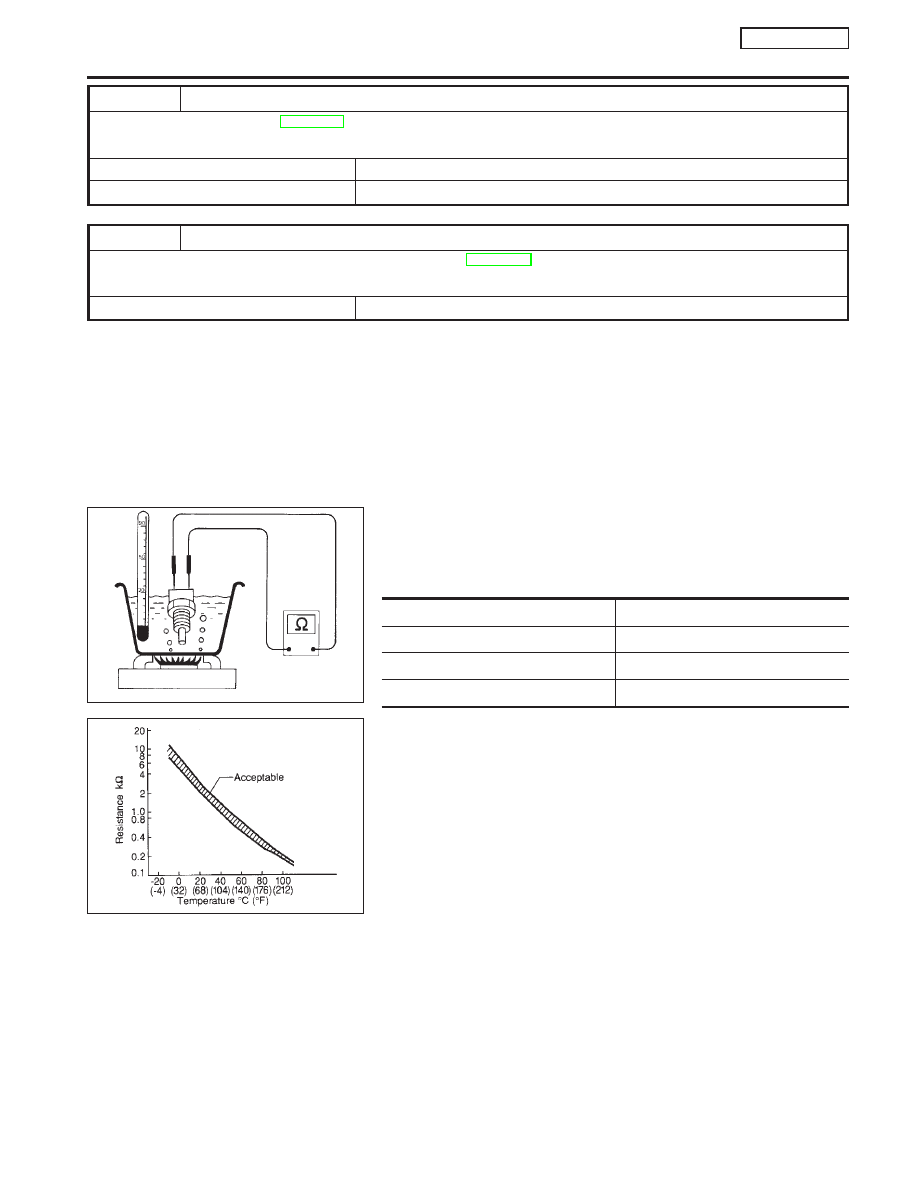

Component Inspection

NCEC0078

ENGINE COOLANT TEMPERATURE SENSOR

NCEC0078S01

Check resistance as shown in the figure.
<Reference data>

Temperature °C (°F)

Resistance k

Ω

20 (68)

2.1 - 2.9

50 (122)

0.68 - 1.00

90 (194)

0.236 - 0.260

If NG, replace engine coolant temperature sensor.

SEF152P

SEF012P

DTC P0115 ENGINE COOLANT TEMPERATURE SENSOR

(ECTS) (CIRCUIT)

QG16

I

18DE

Diagnostic Procedure (Cont’d)

EC-124
