18

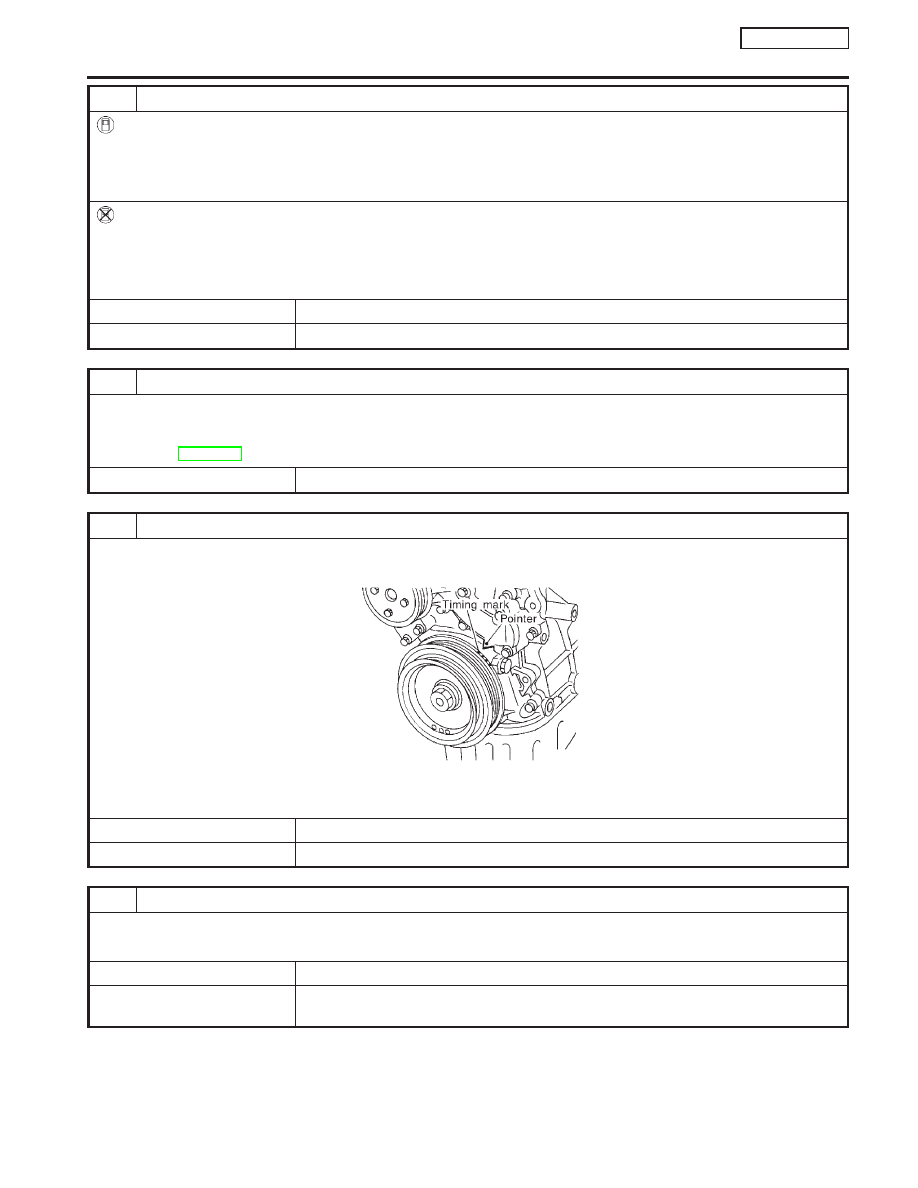

CHECK TARGET IDLE SPEED AGAIN

With CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Select “ENG SPEED” in “DATA MONITOR” mode With CONSULT-II.
3. Check idle speed.

700±50 rpm

Without CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Check idle speed.

700±50 rpm

OK or NG

OK

©

GO TO 20.

NG

©

GO TO 19.

19

CHECK ECM FUNCTION

1. Substitute another known-good ECM to check ECM function. (ECM may be the cause of a problem, but this is rarely

the case.)

2. Perform initialization of NATS system and registration of NATS ignition key IDs. Refer to “NATS (Nissan Anti-Theft

System)”, EC-QG-45.

©

GO TO 14.

20

CHECK IGNITION TIMING

1. Start engine and warm it up to normal operating temperature.
2. Check ignition timing at idle using a timing light.

SEM872F

Ignition timing: 8°±5° BTDC

OK

©

GO TO 28.

NG

©

GO TO 21.

21

CHECK TIMING CHAIN INSTALLATION

Check timing chain installation. Refer to EM section.

OK or NG

OK

©

GO TO 19.

NG

©

1. Repair the timing chain installation.
2. GO TO 14.

TROUBLE DIAGNOSIS — BASIC INSPECTION

QG16

I

18DE

Basic Inspection (Cont’d)

EC-77

22

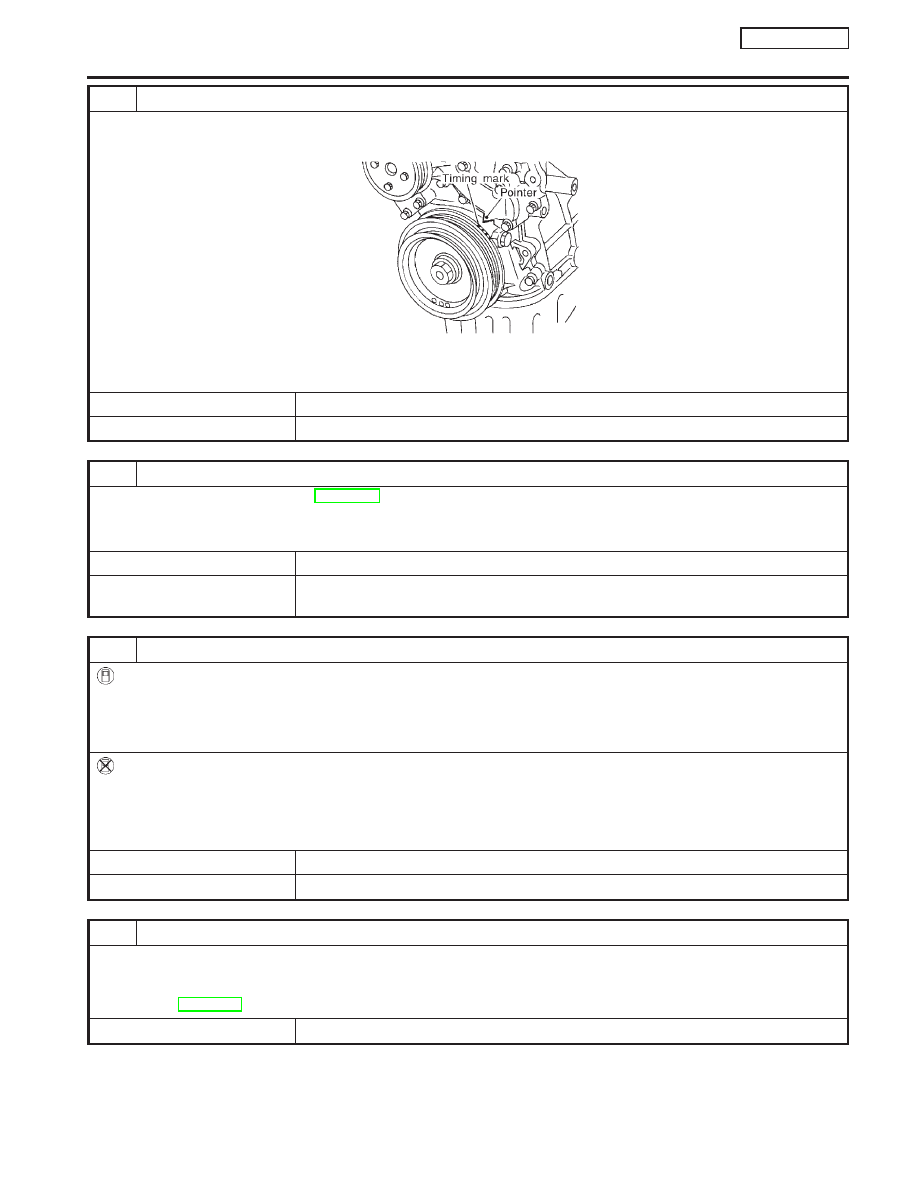

CHECK IGNITION TIMING

1. Start engine and let it idle.
2. Check ignition timing at idle using a timing light.

SEM872F

Ignition timing: 8°±5° BTDC

OK

©

GO TO 28.

NG

©

GO TO 23.

23

PERFORM IDLE AIR VOLUME LEARNING

Refer to “Idle Air Volume Learning”, EC-QG-33.
Which is the result CMPLT or INCMP?

CMPLT or INCMP

CMPLT

©

GO TO 24.

INCMP

©

1. Follow the instruction of “Idle Air Volume Learning”.
2. GO TO 23.

24

CHECK TARGET IDLE SPEED AGAIN

With CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Select “ENG SPEED” in “DATA MONITOR” mode With CONSULT-II.
3. Check idle speed.

700±50 rpm

Without CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Check idle speed.

700±50 rpm

OK or NG

OK

©

GO TO 26.

NG

©

GO TO 25.

25

CHECK ECM FUNCTION

1. Substitute another known-good ECM to check ECM function. (ECM may be the cause of a problem, but this is rarely

the case.)

2. Perform initialization of NATS system and registration of NATS ignition key IDs. Refer to “NATS (Nissan Anti-Theft

System)”, EC-QG-45.

©

GO TO 23.

TROUBLE DIAGNOSIS — BASIC INSPECTION

QG16

I

18DE

Basic Inspection (Cont’d)

EC-78

26

CHECK IGNITION TIMING AGAIN

Check ignition timing again. Refer to Test No. 22.

OK

©

GO TO 28.

NG

©

GO TO 27.

27

CHECK TIMING CHAIN INSTALLATION

Check timing chain installation. Refer to EM section.

OK or NG

OK

©

GO TO 25.

NG

©

1. Repair the timing chain installation.
2. GO TO 23.

28

ERASE UNNECESSARY DTC

After this inspection, unnecessary DTC No. might be displayed.
Erase the stored memory in ECM.
Refer to “HOW TO ERASE EMISSION-RELATED DIAGNOSTIC INFORMATION”, EC-QG-44.

©

INSPECTION END

TROUBLE DIAGNOSIS — BASIC INSPECTION

QG16

I

18DE

Basic Inspection (Cont’d)

EC-79

DTC Inspection Priority Chart

NCEC0039

If some DTCs are displayed at the same time, perform inspections one by one based on the following prior-
ity chart.

Priority

Detected items (DTC)

1

I

P0100 Mass air flow sensor

I

P0110 Intake air temperature sensor

I

P0115 Engine coolant temperature sensor

I

P0120 Throttle position sensor

I

P0325 Knock sensor

I

P0340 Camshaft position sensor (PHASE) circuit

I

P0403 EGR volume control valve*

I

P0500 Vehicle speed sensor

I

P0605 ECM

I

P0335, P1336 Crankshaft position sensor (POS)

I

P1706 Park/Neutral position switch

2

I

P0130 - P0134 Heated oxygen sensor 1 (front)

I

P0135 Heated oxygen sensor 1 heater (front)

I

P0137 - P0140 Heated oxygen sensor 2 (rear)

I

P0141 Heated oxygen sensor 2 heater (rear)

I

P0443 EVAP canister purge volume control solenoid valve

I

P1217 Overheat (cooling system)

I

P1401 EGR temperature sensor*

3

I

P0171, P0172 Fuel injection system function

I

P0300 - P0304 Misfire

I

P0400, P1402 EGR function*

I

P0420 Three way catalyst function

I

P0505 IACV-AAC valve

I

P1111 Intake valve timing control

*: If so equipped

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

QG16

I

18DE

DTC Inspection Priority Chart

EC-80
