4

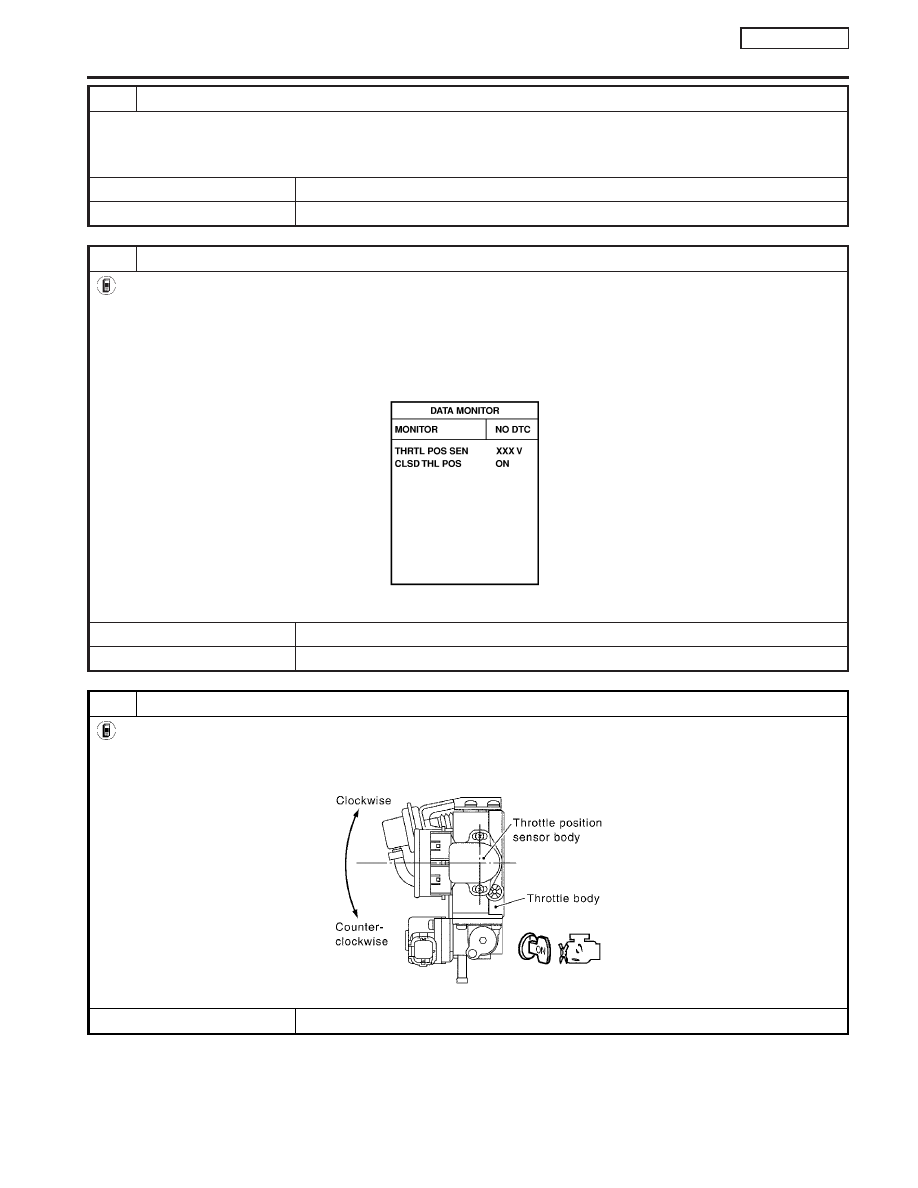

CHECK THROTTLE VALVE OPERATION

1. Remove intake air ducts.
2. Check throttle valve operation when moving throttle drum by hand.

OK or NG

OK

©

Retighten the throttle drum fixing nuts.

NG

©

Clean the throttle body and throttle valve.

5

CHECK CLOSED THROTTLE POSITION SWITCH IDLE POSITION

With CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Stop engine.
3. Turn ignition switch “ON”.
4. Select “THRTL POS SEN” and “CLSD THL POS” in “DATA MONITOR” mode with CONSULT-II.
5. Make sure that “THRTL POS SEN” indicates 0.35 to 0.65V, and “CLSD THL POS” indicates “ON”. (Accelerator pedal is

fully released.)

NEF238A

OK or NG

OK

©

GO TO 11.

NG

©

GO TO 6.

6

ADJUST THROTTLE POSITION SENSOR IDLE POSITION

With CONSULT-II

1. Loosen throttle position sensor fixing bolts.
2. Turn throttle position sensor body clockwise or counterclockwise until “THRTL POS SEN” indication becomes 0.35 to

0.65V.

SEF964W

3. Tighten the throttle position sensor fixing bolts.

©

GO TO 7.

TROUBLE DIAGNOSIS — BASIC INSPECTION

QG16

I

18DE

Basic Inspection (Cont’d)

EC-73

7

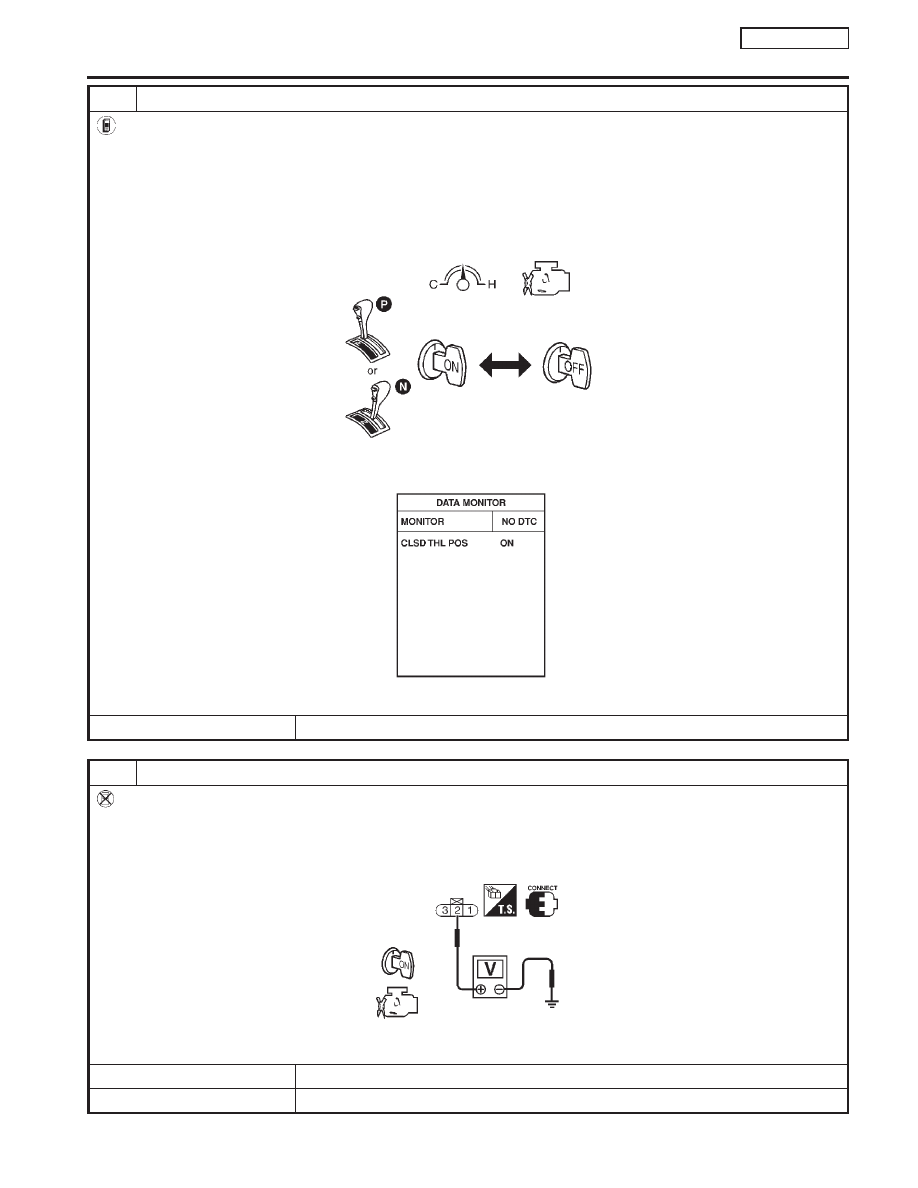

RESET THROTTLE POSITION SENSOR IDLE POSITION MEMORY

With CONSULT-II

NOTE:
Always warm up engine to normal operating temperature. If engine is cool, the throttle position sensor idle posi-
tion memory will not be reset correctly.
1. Start engine and warm it up to normal operating temperature.
2. Select “CLSD THL POS” in “DATA MONITOR” mode with CONSULT-II.
3. Stop engine. (Turn ignition switch “OFF”.)
4. Turn ignition switch “ON” and wait at least 5 seconds.

SEF864V

5. Turn ignition switch “OFF” and wait at least 9 seconds.
6. Repeat steps 4 and 6 until “CLSD THL POS” indication changes to “ON”.

SEF061Y

©

GO TO 11.

8

CHECK CLOSED THROTTLE POSITION SWITCH IDLE POSITION

Without CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Stop engine.
3. Turn ignition switch “ON”.
4. Check voltage between ECM terminal 92 and ground with accelerator pedal fully released.

NEF239A

Voltage: 0.35 to 0.65V

OK

©

GO TO 6.

NG

©

GO TO 9.

TROUBLE DIAGNOSIS — BASIC INSPECTION

QG16

I

18DE

Basic Inspection (Cont’d)

EC-74

9

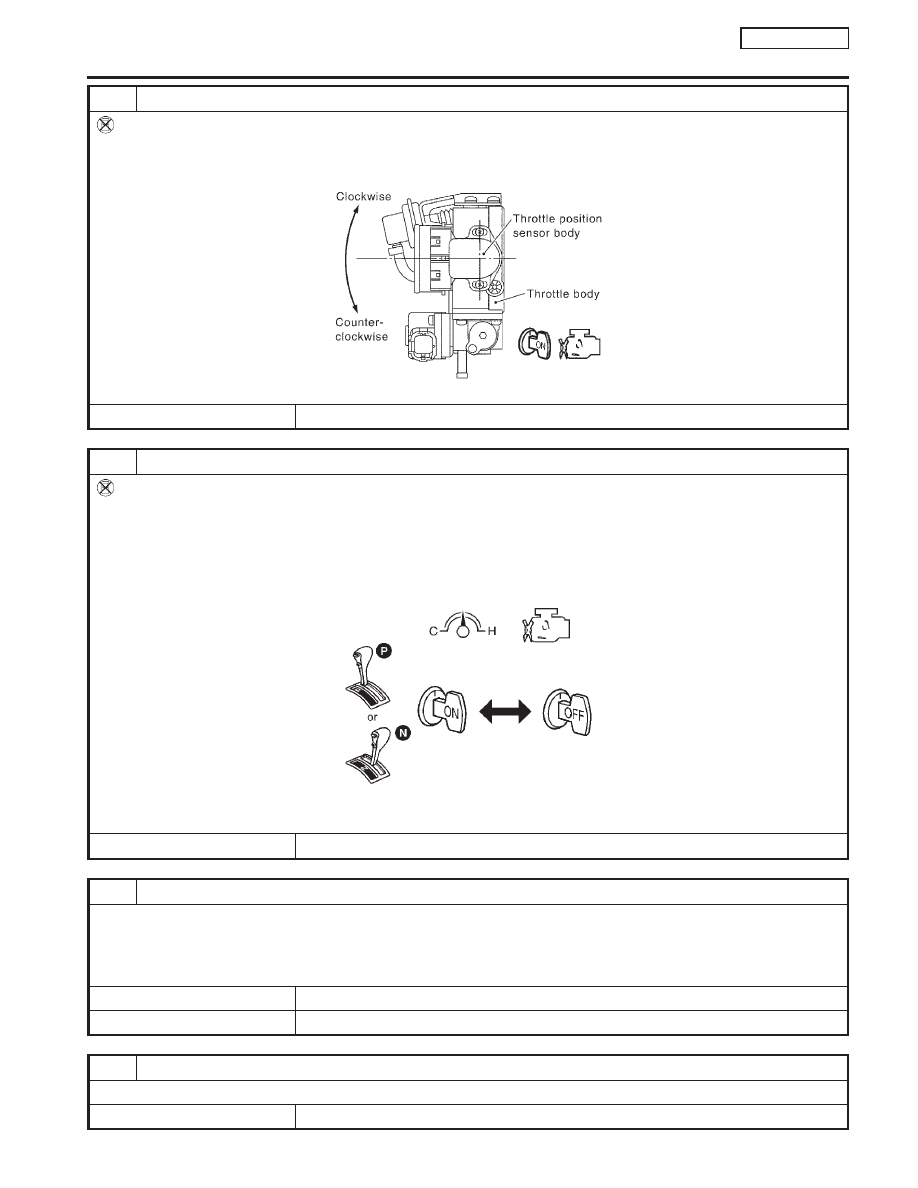

ADJUST THROTTLE POSITION SENSOR IDLE POSITION

Without CONSULT-II

1. Loosen throttle position sensor fixing bolts.
2. Turn throttle position sensor body clockwise or counterclockwise until the voltage between ECM terminal 92 and ground

becomes 0.35 to 0.65V.

SEF964W

3. Tighten the throttle position sensor fixing bolts.

©

GO TO 10.

10

RESET THROTTLE POSITION SENSOR IDLE POSITION MEMORY

Without CONSULT-II

NOTE:
Always warm up engine to normal operating temperature. If engine is cool, the throttle position sensor idle posi-
tion memory will not be reset correctly.
1. Start engine and warm it up to normal operating temperature.
2. Stop engine. (Turn ignition switch “OFF”.)
3. Turn ignition switch “ON” and wait at least 5 seconds.

SEF864V

4. Turn ignition switch “OFF” and wait at least 9 seconds.
5. Repeat steps 4 and 6, 20 times.

©

GO TO 11.

11

CHECK (1ST TRIP) DTC

1. Start engine and warm it up to normal operating temperature.
2. Rev (2,000 to 3,000 rpm) two or three times.
3. Make sure no (1st trip) DTC is displayed with CONSULT-II GST or Diagnostic Test Mode II (Self-diagnostic Results).

OK or NG

OK

©

GO TO 13.

NG

©

GO TO 12.

12

REPAIR MALFUNCTION

Repair or replace components as necessary according to corresponding “Diagnostic Procedure”.

©

GO TO 11.

TROUBLE DIAGNOSIS — BASIC INSPECTION

QG16

I

18DE

Basic Inspection (Cont’d)

EC-75

13

CHECK TARGET IDLE SPEED

With CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Select “ENG SPEED” in “DATA MONITOR” mode With CONSULT-II.
3. Check idle speed.

700±50 rpm

Without CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Check idle speed.

700±50 rpm

OK or NG

OK

©

GO TO 22.

NG

©

GO TO 14.

14

PERFORM IDLE AIR VOLUME LEARNING

Refer to “Idle Air Volume Learning”, EC-QG-33.
Which is the result CMPLT or INCMP?

CMPLT or INCMP

CMPLT

©

GO TO 15.

INCMP

©

1. Follow the instruction of “Idle Air Volume Learning”.
2. GO TO 14.

15

CHECK TARGET IDLE SPEED AGAIN

With CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Select “ENG SPEED” in “DATA MONITOR” mode With CONSULT-II.
3. Check idle speed.

700±50 rpm

Without CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Check idle speed.

700±50 rpm

OK or NG

OK

©

GO TO 20.

NG

©

GO TO 16.

16

REPLACE IACV-AAC VALVE

Replace IACV-AAC valve.

©

GO TO 17.

17

PERFORM IDLE AIR VOLUME LEARNING

Refer to “Idle Air Volume Learning”, EC-QG-33.
Which is the result CMPLT or INCMP?

CMPLT or INCMP

CMPLT

©

GO TO 18.

INCMP

©

1. Follow the instruction of “Idle Air Volume Learning”.
2. GO TO 14.

TROUBLE DIAGNOSIS — BASIC INSPECTION

QG16

I

18DE

Basic Inspection (Cont’d)

EC-76
