CLUTCH

SECTION

CL

CONTENTS

PRECAUTIONS AND PREPARATION

.......................... 2

Precautions ................................................................ 2
Preparation ................................................................ 2

NOISE, VIBRATION AND HARSHNESS (NVH)
TROUBLESHOOTING

................................................... 3

NVH Troubleshooting Chart....................................... 3

CLUTCH SYSTEM

......................................................... 4

INSPECTION AND ADJUSTMENT

............................... 5

Inspecting and Adjusting Clutch Pedal...................... 5
Bleeding Procedure ................................................... 7

HYDRAULIC CLUTCH CONTROL

............................... 8

Clutch Master Cylinder .............................................. 8
Clutch Operating Cylinder ......................................... 9
Clutch Damper......................................................... 10

CLUTCH RELEASE MECHANISM

..............................11

CLUTCH DISC AND CLUTCH COVER

...................... 13

Clutch Disc............................................................... 13
Clutch Cover and Flywheel ..................................... 14

SERVICE DATA AND SPECIFICATIONS (SDS)

........ 15

General Specifications............................................. 15
Inspection and Adjustment ...................................... 16

CL

Precautions

●

Recommended fluid is brake fluid “DOT 4”.

●

Do not reuse drained brake fluid.

●

Be careful not to splash brake fluid on painted areas.

●

When removing and installing clutch piping, use Tool.

●

Use new brake fluid to clean or wash all parts of master
cylinder, operating cylinder and clutch damper.

●

Never use mineral oils such as gasoline or kerosene. It
will ruin the rubber parts of the hydraulic system.

WARNING:

After cleaning clutch disc, wipe it with a dust collector. Do
not use compressed air.

Preparation

SPECIAL SERVICE TOOLS

COMMERCIAL SERVICE TOOLS

SBR820B

GG94310000

Tool number
Tool name

Description

GG94310000
Flare nut torque wrench

NT406

Removing and installing clutch piping

a: 10 mm (0.39 in)

KV30101600 (New)
KV30101000 (Former)
Clutch aligning bar

NT645

Installing clutch cover and clutch disc

a: 15.9 mm (0.626 in) dia.

b: 17.9 mm (0.705 in) dia.

c: 40 mm (1.57 in)

ST20050240
Diaphragm spring
adjusting wrench

NT404

Adjusting unevenness of diaphragm spring
of clutch cover

a: 150 mm (5.91 in)

b: 25 mm (0.98 in)

Tool name

Description

Equivalent to
GG94310000

p

1

Flare nut crows foot

p

2

Torque wrench

NT360

Removing and installing clutch piping

a: 10 mm (0.39 in)

PRECAUTIONS AND PREPARATION

CL-2

NVH

T

roubleshooting

Chart

Use

the

chart

below

to
help

you

to
find

the

cause

of
the

symptom.

The

numbers

indicate

the

order

of

inspection.

Check

each

part

in
order

.

If

necessary

,

repair

or
replace

these

parts.

Reference

page

CL-5

CL-7

CL-8

CL-9

Refer to EM section

CL-11

CL-13

CL-13

CL-13

CL-13

CL-13

CL-13

CL-13

CL-13

CL-14

CL-14

CL-14

CL-14

SUSPECTED

P

A

R

T

S

(Possible

cause)

CLUTCH PEDAL (Free play out of adjustment)

CLUTCH LINE (Air in line)

MASTER CYLINDER PISTON CUP (Damaged)

OPERATING CYLINDER PISTON CUP (Damaged)

ENGINE MOUNTING (Loose)

RELEASE BEARING (Worn, dirty or damaged)

CLUTCH DISC (Out of true)

CLUTCH DISC (Runout is excessive)

CLUTCH DISC (Lining broken)

CLUTCH DISC (Dirty or burned)

CLUTCH DISC (Oily)

CLUTCH DISC (Worn out)

CLUTCH DISC (Hardened)

CLUTCH DISC (Lack of spline grease)

DIAPHRAGM SPRING (Damaged)

DIAPHRAGM SPRING ( Out of tip alignment)

CLUTCH COVER (Distortion)

FLYWHEEL (Discoloration)

Symptom

Clutch

grabs/chatters

1

2

2

2

2

2

Clutch

pedal

spongy

1

2

2

Clutch

noisy

1

Clutch

slips

1

2

2

3

4

5

Clutch

does

not

disengage

1

2

3

4

5

5

5

5

5

5

6

6

7

NOISE,

VIBRA

TION

AND

HARSHNESS

(NVH)

TROUBLESHOOTING

CL-3

YCL007

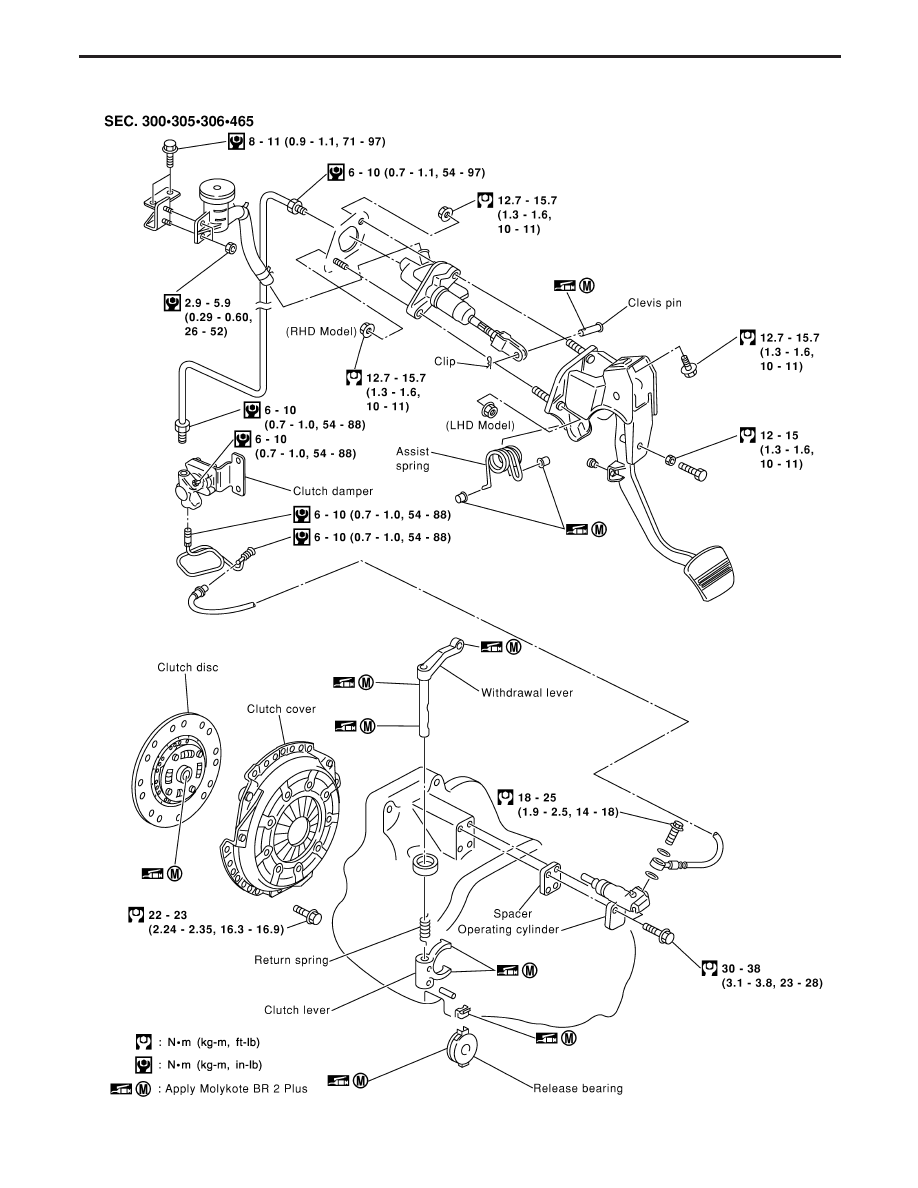

CLUTCH SYSTEM

CL-4
