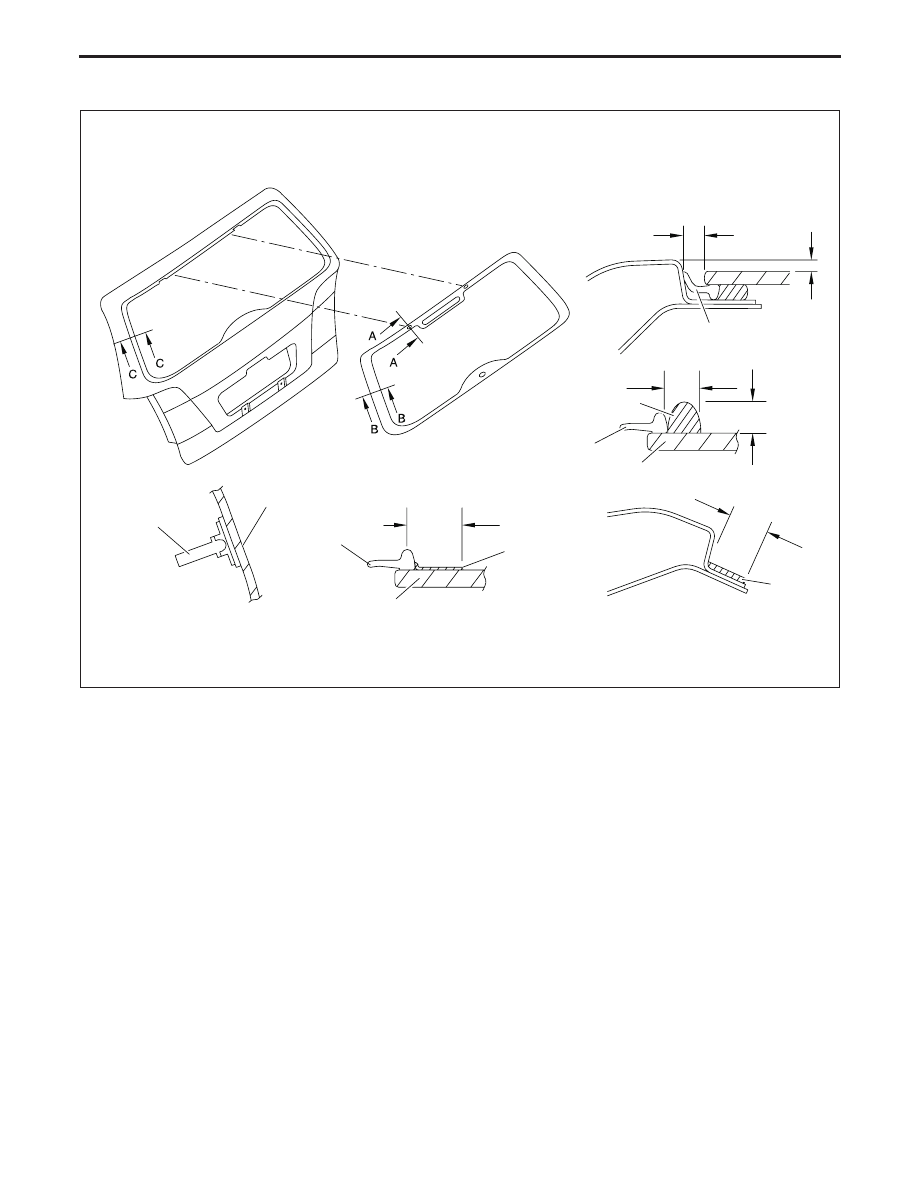

Wagon

NBT055

Glass

Pin

.

A-A

Glass side

16 (0.6)

Primer portion

Glass

B-B

Body side

17 (0.7)

Primer
portion

C-C

Unit: mm (in)

Glass

Sealant

7 (0.28)

12 (0.47)

4.5 (0.2)

2 (0.1)

Back door molding

Back door mold-
ing

WINDSHIELD AND WINDOWS

Back Door Window (Cont’d)

BT-57

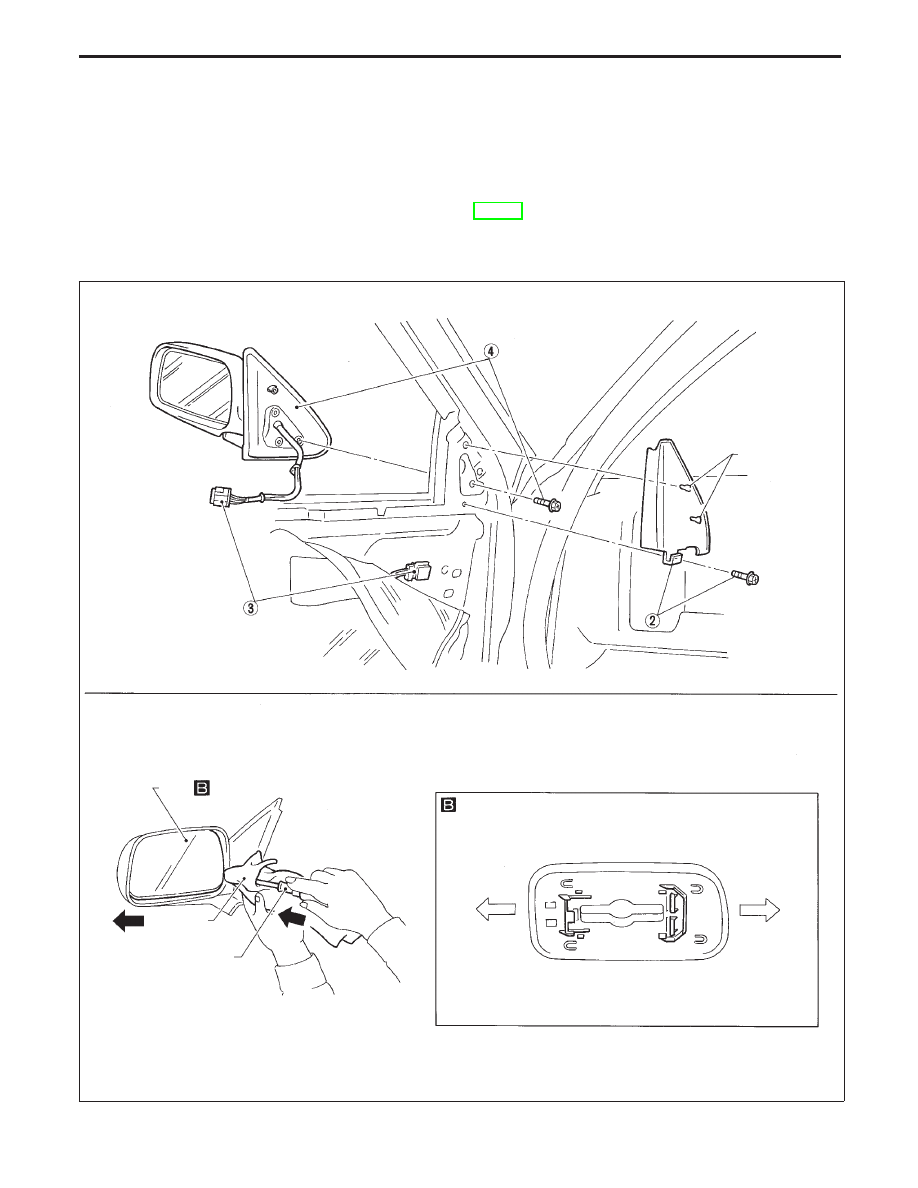

Door Mirror

CAUTION:

Be careful not to scratch door rearview mirror body.

★

For Wiring Diagram, refer to “POWER DOOR MIRROR” in EL section.

REMOVAL — Door mirror

p

1

Remove door trim. Refer to “Door Trim” for details, BT-24.

p

2

Remove inner cover from front corner of door.

p

3

Disconnect door mirror harness connector.

p

4

Remove bolts securing door mirror, then remove door mirror assembly.

YBT036

SEC. 963

Pawl

Removal:

●

Wrap flat-blade of screwdriver with a cloth to prevent scratching.
Do not insert too far. Push mirror away from car to release.

Mirror

Cloth

Flat-bladed
screwdriver

Inside

Outside

MIRROR

BT-58

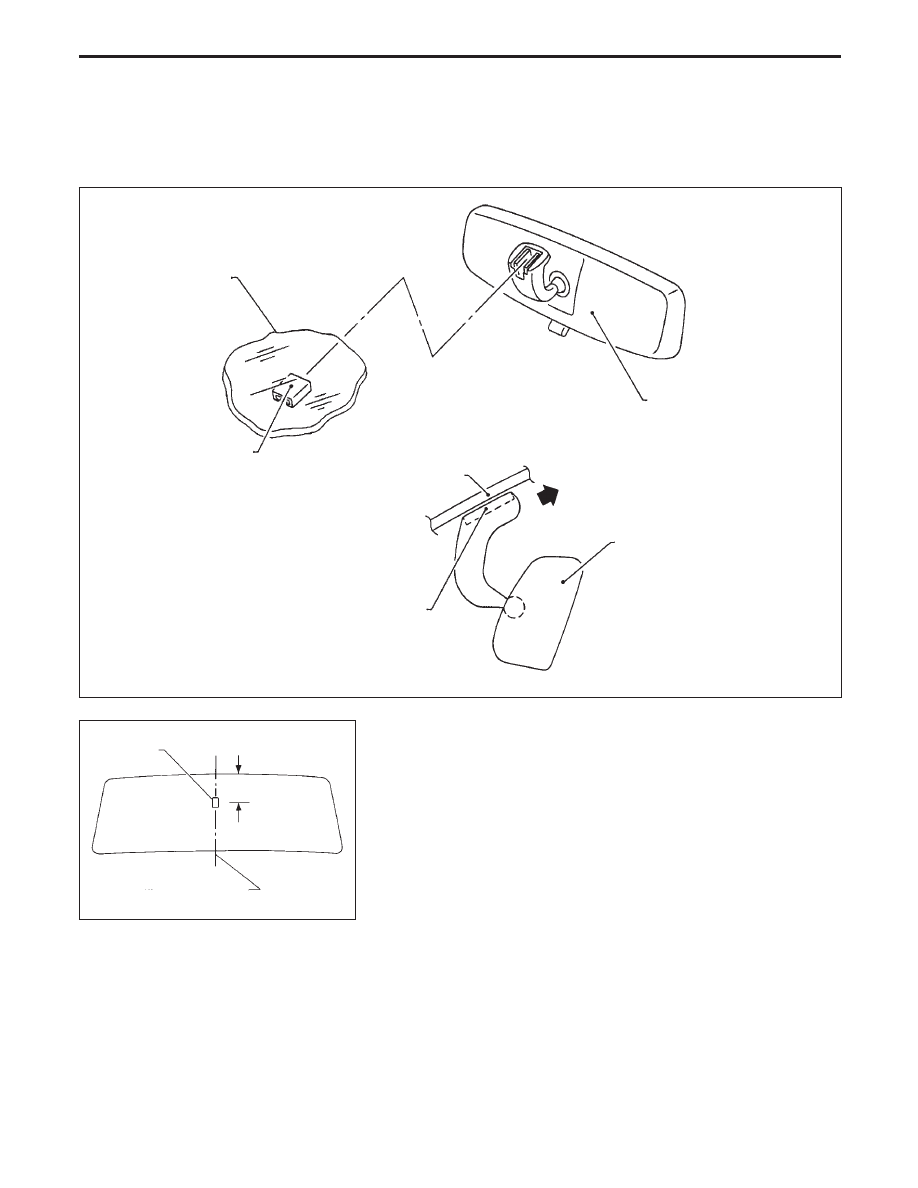

Rearview Mirror

REMOVAL

Remove rearview mirror by pushing deflect spring with screw-
driver as shown in the figure.

INSTALLATION

1. Install mounting bracket as follows:
(1) Determine mounting bracket position on windshield by mea-

suring from top of windshield to top of mounting bracket as
shown in the figure.

(2) Mark location on outside of windshield with wax pencil or

equivalent.

(3) Clean attaching point on inside of windshield with an alcohol-

saturated paper towel.

(4) Sand bonding surface of mounting bracket with sandpaper

(No. 320 or No. 360).

(5) Clean bonding surface of mounting bracket with an alcohol-

saturated paper towel.

(6) Apply Loctite Adhesive 11067-2 or equivalent to bonding sur-

face of mounting bracket.

(7) Install mounting bracket at premarked position and press

mounting bracket against glass for 30 to 60 seconds.

(8) After five minutes, wipe off excess adhesive with an alcohol-

moistened paper towel.

2. Install rearview mirror.

NBT059

Windshield

Mirror assembly

Windshield

Mounting
bracket

Mounting
bracket

Side view

Mirror assembly

YBT049

Bracket

Center of windshield

85 - 90 mm
(3.34 - 3.54 in)

Mounting bracket location

MIRROR

BT-59

●

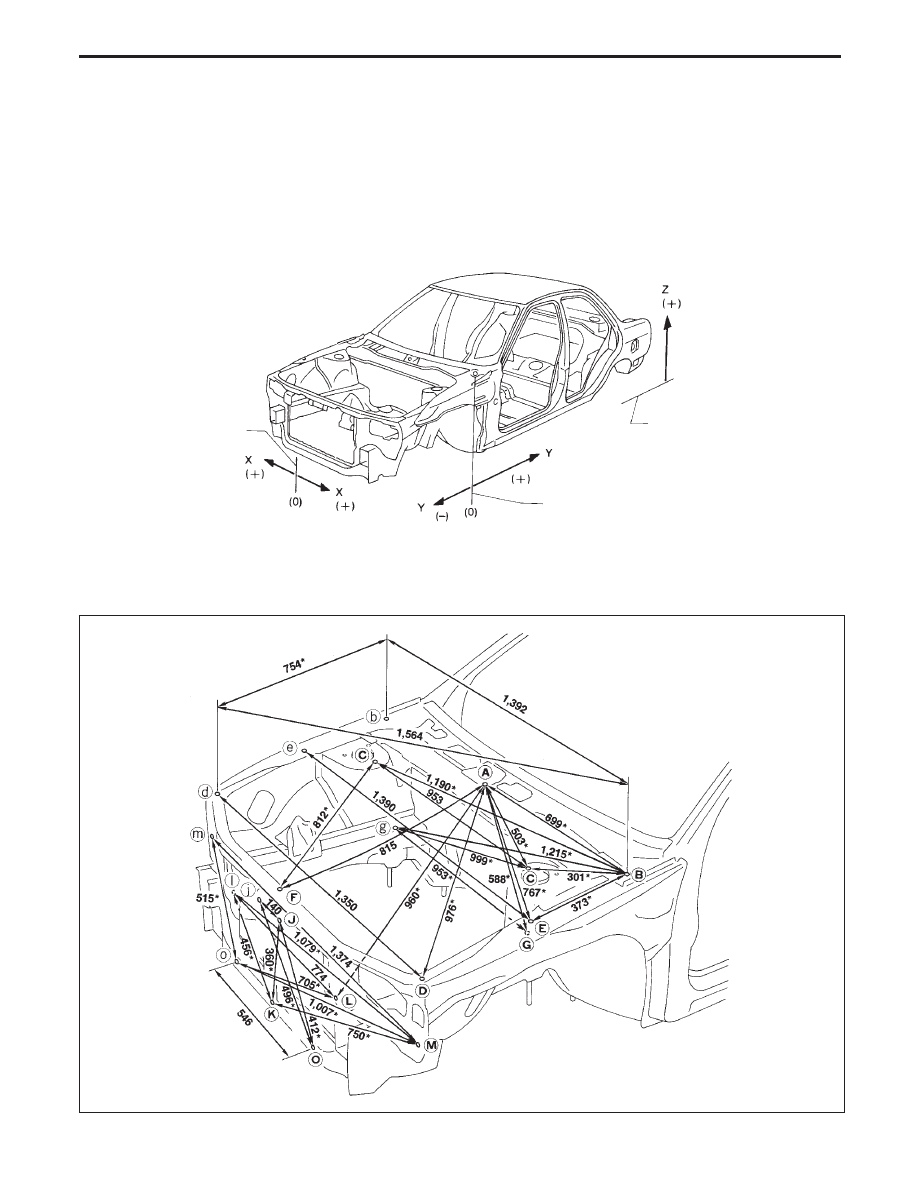

All dimensions indicated in figures are actual ones.

●

When using a tracking gauge, adjust both pointers to equal length. Then check the pointers and gauge
itself to make sure there is no free play.

●

When a measuring tape is used, check to be sure there is no elongation, twisting or bending.

●

Measurements should be taken at the center of the mounting holes.

●

An asterisk (*) following the value at the measuring point indicates that the measuring point on the other
side is symmetrically the same value.

●

The coordinates of the measurement points are the distances measured from the standard line of “X”,
“Y” and “Z”.

Engine Compartment

MEASUREMENT

SBF874GB

Imaginary base line

Front axle center

Vehicle center

“Z”: Imaginary base line

[200 mm below datum line
(“0Z” at design plan)]

YBT038

Unit: mm

BODY ALIGNMENT

BT-60
