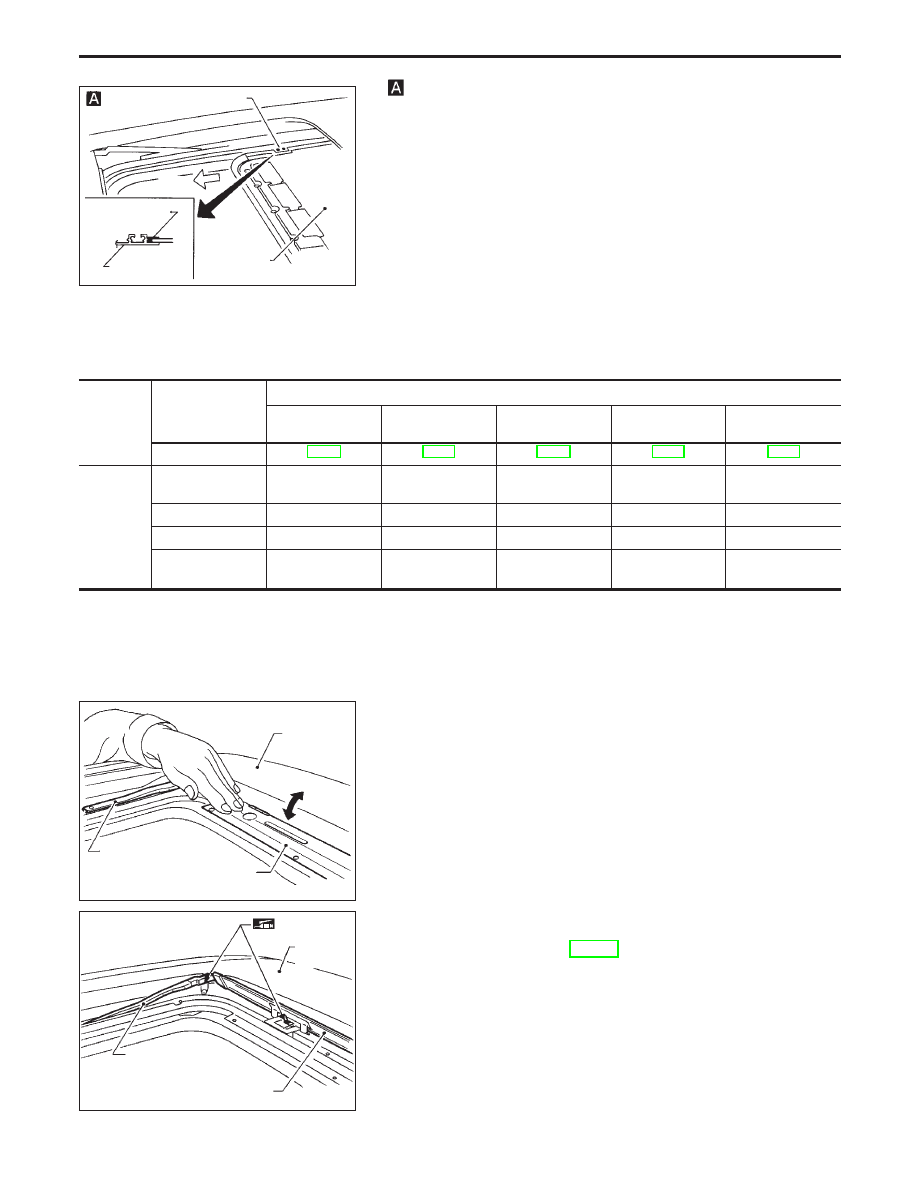

Using flat-bladed screwdriver, pry shade assembly holder off
rail. Then pull shade assembly forward to remove it from rail.

Trouble Diagnoses

DIAGNOSTIC TABLE

NOTE: For diagnosing electric problem, refer to “ELECTRIC SUNROOF” in EL section.

Check item (Components)

Wind deflector

Adjustment

Drain hoses

Weatherstrip

Link and wire

assembly

Reference page

BT-49

BT-50

BT-51

BT-51

BT-52

Symptom

Excessive wind

noise

1

2

3

Water leaks

1

2

3

Sunroof rattles

1

4

2

3

Excessive

operation noise

1

2

3

The numbers in this table mean checking order.

WIND DEFLECTOR

1. Open lid
2. Check visually for proper installation.
3. Check to ensure a proper amount of petroleum jelly has been

applied to wind deflector connection points; apply if neces-
sary.

4. Check that wind deflector is properly retracted by hand. If it

is not, remove and visually check condition. (Refer to
removal procedures, BT-47). If wind deflector is damage,
replace with new one. If wind deflector is not damage, re-in-
stall properly.

YBT060

Shade holder

Rail

Front

Shade ASSY

Holder

SBT331

Roof panel

Wind reflector arm

Wind reflector

SBT332

Roof
panel

Wind reflector arm

Wind reflector

SUNROOF

BT-49

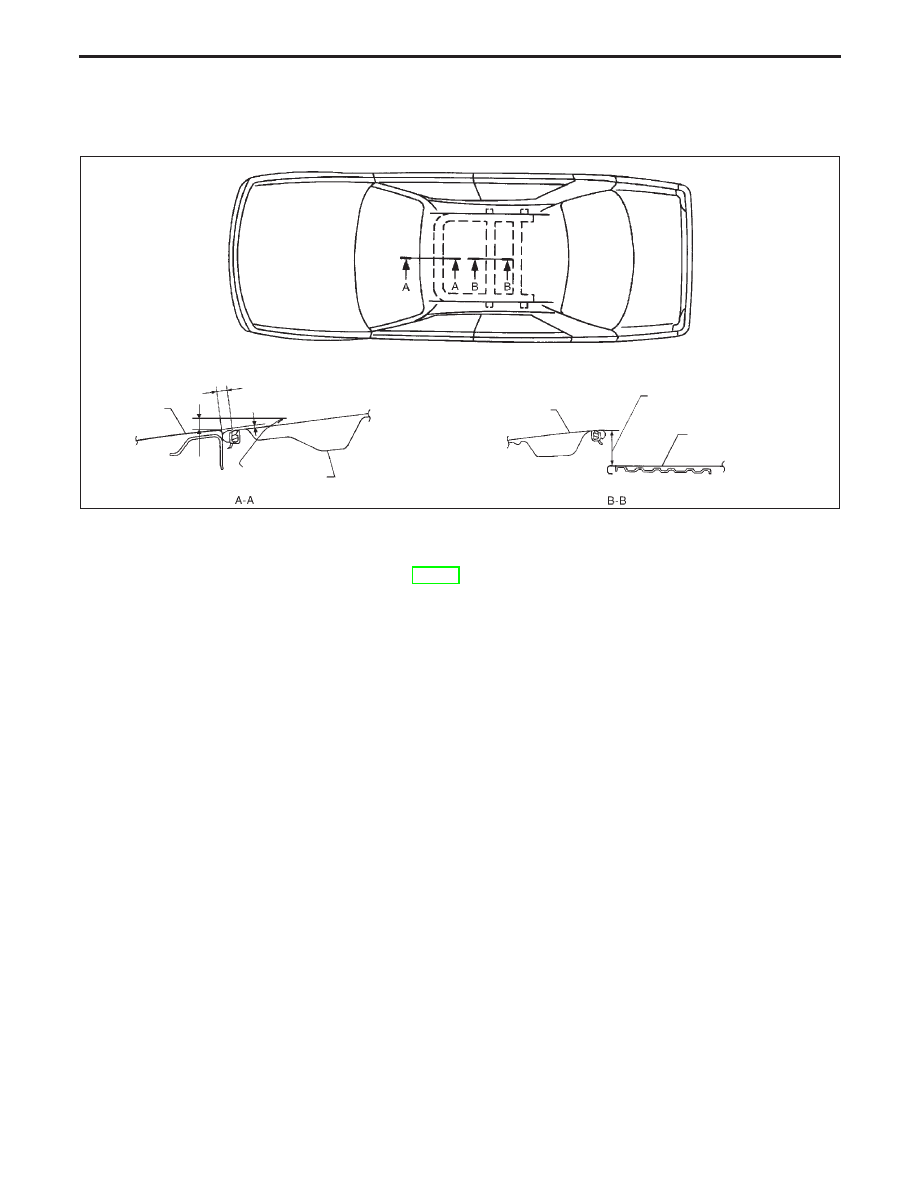

ADJUSTMENT

If any gap or height differences between lid and roof is found,
check lid and adjust as follows:

Gap Adjustment

1. Remove shade assembly. (Refer to removal procedures

BT-47, for details).

2. Tilt lid up.
3. Loosen lid securing nuts (3 each on left and right sides), then

tilt lid down.

4. Adjust lid from outside of vehicle so it resembles “A-A” as

shown in the figure above.

5. Tilt lid up and down until it is adjusted to “B-B” as shown in

the figure above.

6. After adjusting lid, tilt lid up and tighten nuts.
7. Tilt lid up and down several times to check that it moves

smoothly.

Height difference adjustment

1. Tilt lid up and down.
2. Check height difference between roof panel and lid to see if

it is as “A-A” as shown in the figure above.

3. If necessary, adjust it by using one of following procedures:

●

Adjust by adding or removing adjustments shim(s) between
lid and link assembly.

●

If lid protrudes above roof panel, add shim(s) or plain wash-
er(s) at sunroof mounting bracket or stud bolt locations to
adjust sunroof installation as required.

SBT381

Unit: mm (in)

Roof
panel

5.4 - 6.3 (0.213 - 0.248)

0.7 ± 0.028 ± 0.039

12

+1.2

-2.0

(0.47

+0.047

-0.079

)

Lid

Lid

33.1 ± 5
(1.303 ± 0.197)

Roof
panel

SEC. 736

SUNROOF

Trouble Diagnoses (Cont’d)

BT-50

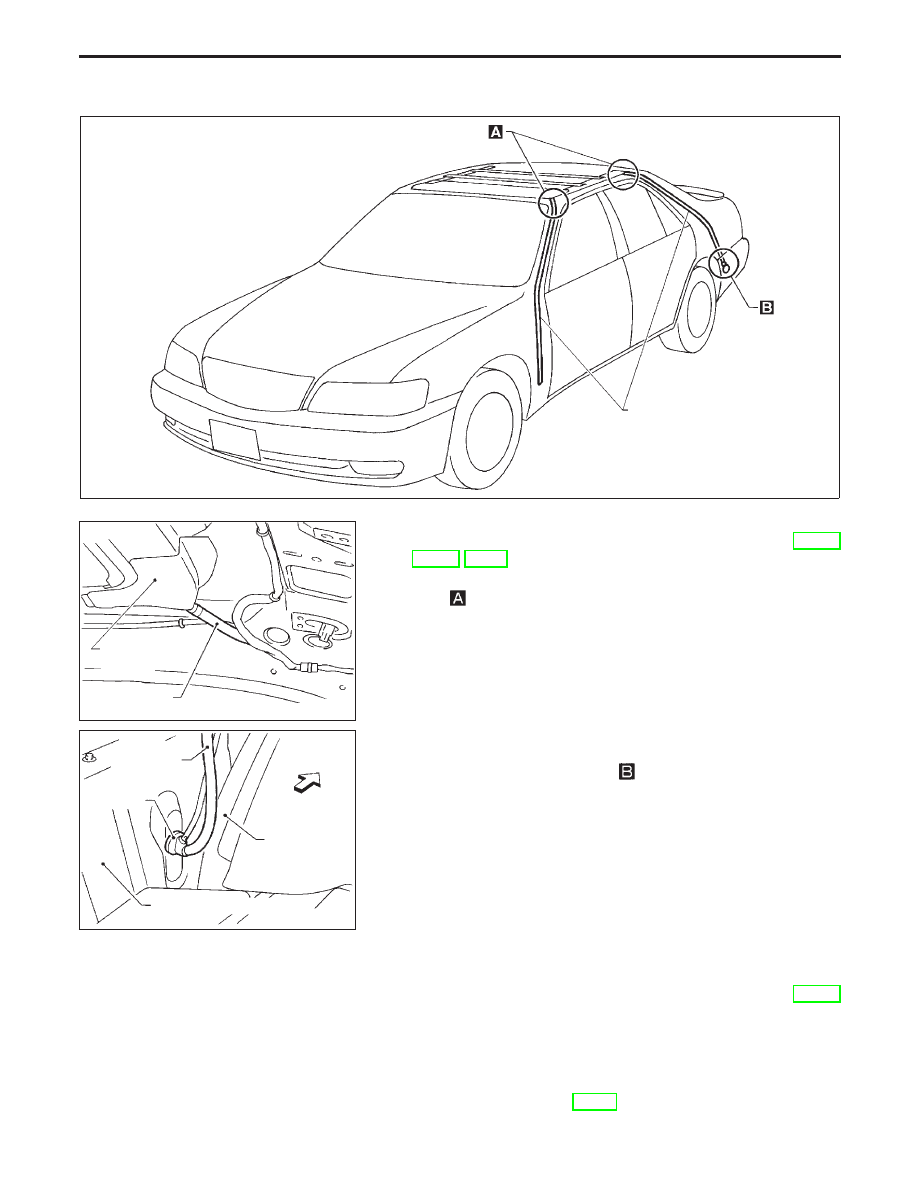

DRAIN HOSES

1. Remove headlining to access drain hose connections. (Refer

to “REMOVAL — Headlining” in “INTERIOR TRIM”, BT-25,
BT-26, BT-27 for detail).

2. Check visually for proper connections, damage or deteriora-

tion.

(The figure shows only the front side.)

3. If leakage occur around trunk room, remove trunk room side

trim

and

check

connecting

area.

Check

for

proper

connection, damage or tear.

4. Pour water into drain hoses and find damaged portion.

●

If any damaged portion is found at each step, replace the
damaged part.

WEATHERSTRIP

●

In the case of leakage around lid, close lid and pour water
over lid to find damaged or gap portion.

1. Remove lid assembly. (Refer to removal procedures, BT-47,

for details).

2. Visually check weatherstrip for proper installation. If a gap

exists between lid and weatherstrip, check for sufficient
amount of butyl seal. If required, remove weatherstrip and
apply butyl seal.
Refer to “EXTERIOR” BT-31 for details.

SBT335

Drain hose

SBT333

Sunroof frame
assembly

Drain hose

SBT334

.

Sunroof drain
hose

Front

Grommet

Rear wheel
house inner LH

Rear fender inner LH

SUNROOF

Trouble Diagnoses (Cont’d)

BT-51

3. Check weatherstrip visually for damage, deterioration, or flat-

tening.

●

If any damage is found, replace weatherstrip.

CAUTION:

Do not remove weatherstrip except when replacing, or fill-
ing up butyl seal.

LINK AND WIRE ASSEMBLY

Before replacing a suspect part, carefully ensure it is the
source of noise being experienced.
1. Check link to determine if coating film has been peeled of to

such an extent that substrate is visible. Check also to deter-
mine if link is the source of noise. If it is, replace it.

2. Visually check to determine if a sufficient amount of petro-

leum jelly has been applied to wire or rail groove. If not, add
petroleum jelly as required.

3. Check wire for any damage or deterioration. If any damage

is found, remove rear guide (refer to removal procedures,
BT-47 for details), then replace wire.

SUNROOF

Trouble Diagnoses (Cont’d)

BT-52
