Nissan Primera P11. Manual - part 65

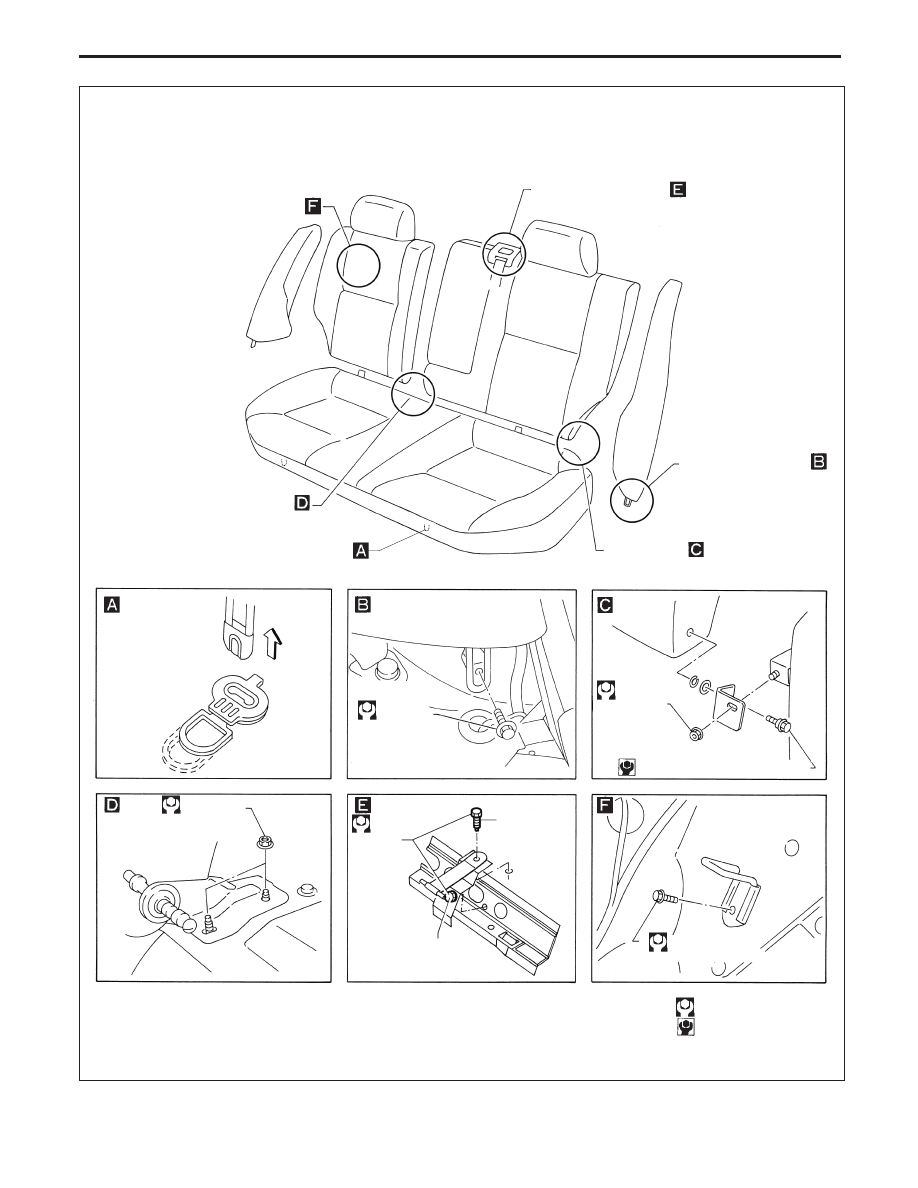

NBT057

Type 2
SEC. 880

Rear seat back striker (RH)

Rear seat back striker (LH)

Rear seat side back hinge

Rear seat hinge

Rear seat hook

Rear seat back hinge

12.7 - 15.7
(1.3 - 1.6,
9.4 - 11.6)

12.7 - 15.7
(1.3 - 1.6, 9.4 - 11.6)

12.7 - 15.7
(1.3 - 1.6,
9.4 - 11.6)

43.1 - 54.8
(4.4 - 5.5,
32 - 40)

43.1 - 54.8
(4.4 - 5.5,
32 - 40)

: N·m (kg-m, ft-lb)

: N·m (kg-m, in-lb)

Tightening sequence

A: Finger

tight

B: 43.1 - 54.8

(4.4 - 5.5,
32 - 40)

C: 43.1 - 54.8

(4.4 - 5.5,
32 - 40)

A, C

B

5.1 - 6.47 (0.52 - 0.66, 45.1 - 57.3)

.

SEAT

Rear Seat (Cont’d)

BT-45

ADJUSTMENT

Install motor & limit SW assembly and sunroof rail assembly in the following sequence:

1. Arrange equal lengths of link and wire assemblies on both sides of sunroof opening.
2. Connect sunroof connector to sunroof switch and positive (+) power supply.
3. Set lid assembly to fully closed position

by operating open/tilt sunroof switch.

4. Fit outer side of lid assembly to the surface of roof on body outer panel.
5. Remove motor, and keep sunroof switch pressed to rear side until motor pinion gear reaches the end

of its rotating range.

6. Install motor.
7. Check that motor drive gear fits properly in wires.
8. Press front side of sunroof switch to check lid assembly for normal tilting.
9. Check sunroof lid assembly for normal operations (tilt-up, tilt-down, open, and close).

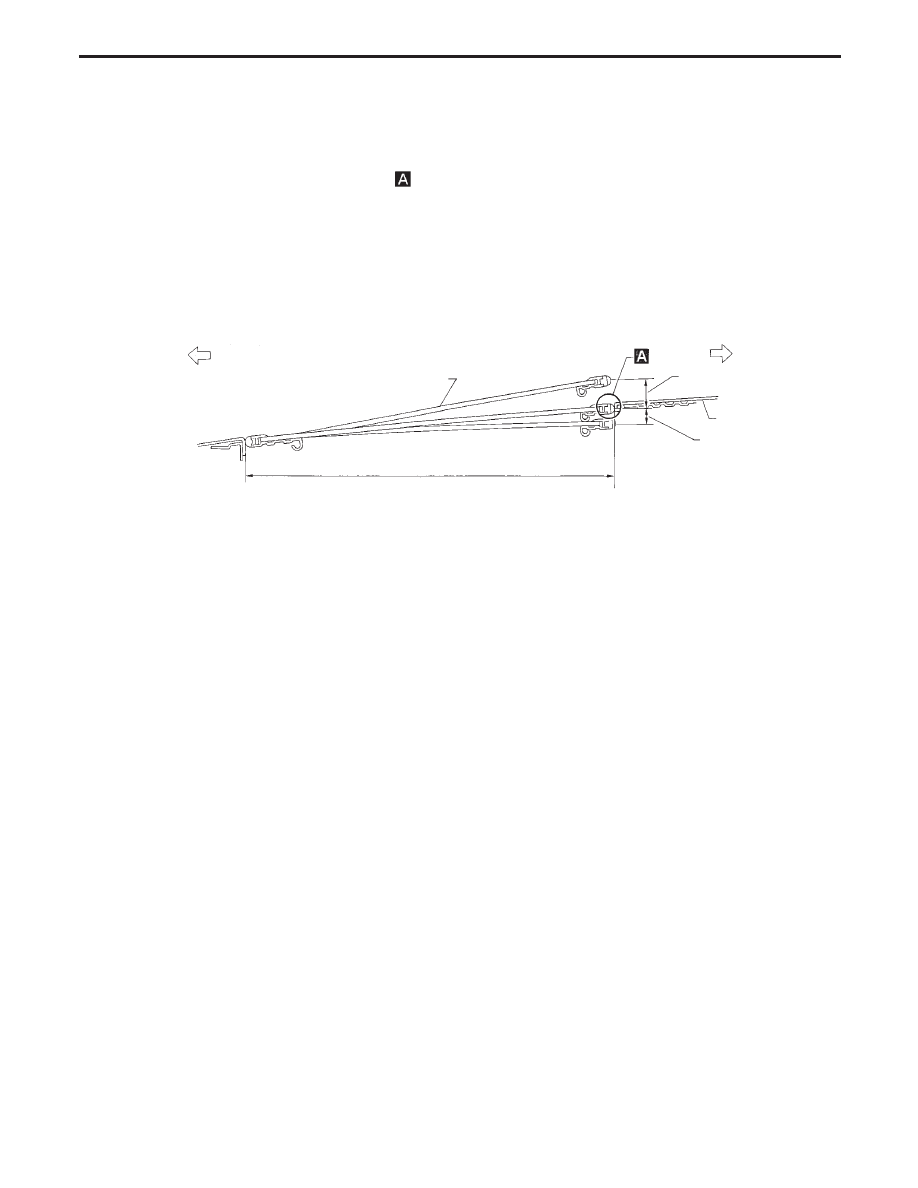

SBF920F

Front

Lid assembly

Closing & opening range

Rear

Tilting up & down range

Outer body panel

Closing & opening range

SUNROOF

BT-46

REMOVAL

●

After any adjustment, check sunroof operation and lid alignment.

●

Handle finisher plate and glass lid with care so not to cause damage.

●

It is desirable for easy installation to mark each point before removal.

CAUTION:

Always work with a helper.

Link and wire
assembly

Sunroof frame
assembly

Shade assembly

Lid assembly

Motor assembly

Tilt glass lid up.

p

1

Sunroof lid mount screws

p

2

Lid assembly

p

3

Rear drain mount screws

p

4

Rear drain assembly

Operate sunroof switch to tilt glass lid down.

p

5

Shade assembly

Sunroof switch/interior accessories/headlining (Models equipped with sunroof)

●

Refer to “Roof Trim” in “INTERIOR TRIM” for details, BT-25, BT-26, BT-27.

p

6

Motor switch bracket

p

7

Motor assembly

p

8

Wind deflector mount nuts

p

9

Wind deflector mount screws

p

10

Wind deflector assembly

p

11

Drain hoses

p

12

Sunroof unit bracket

p

13

Sunroof frame assembly

p

14

Guide stopper

p

15

Link and wire assembly

SUNROOF

BT-47

★

For Wiring Diagram, refer to “ELECTRIC SUNROOF” in EL section.

NBT049

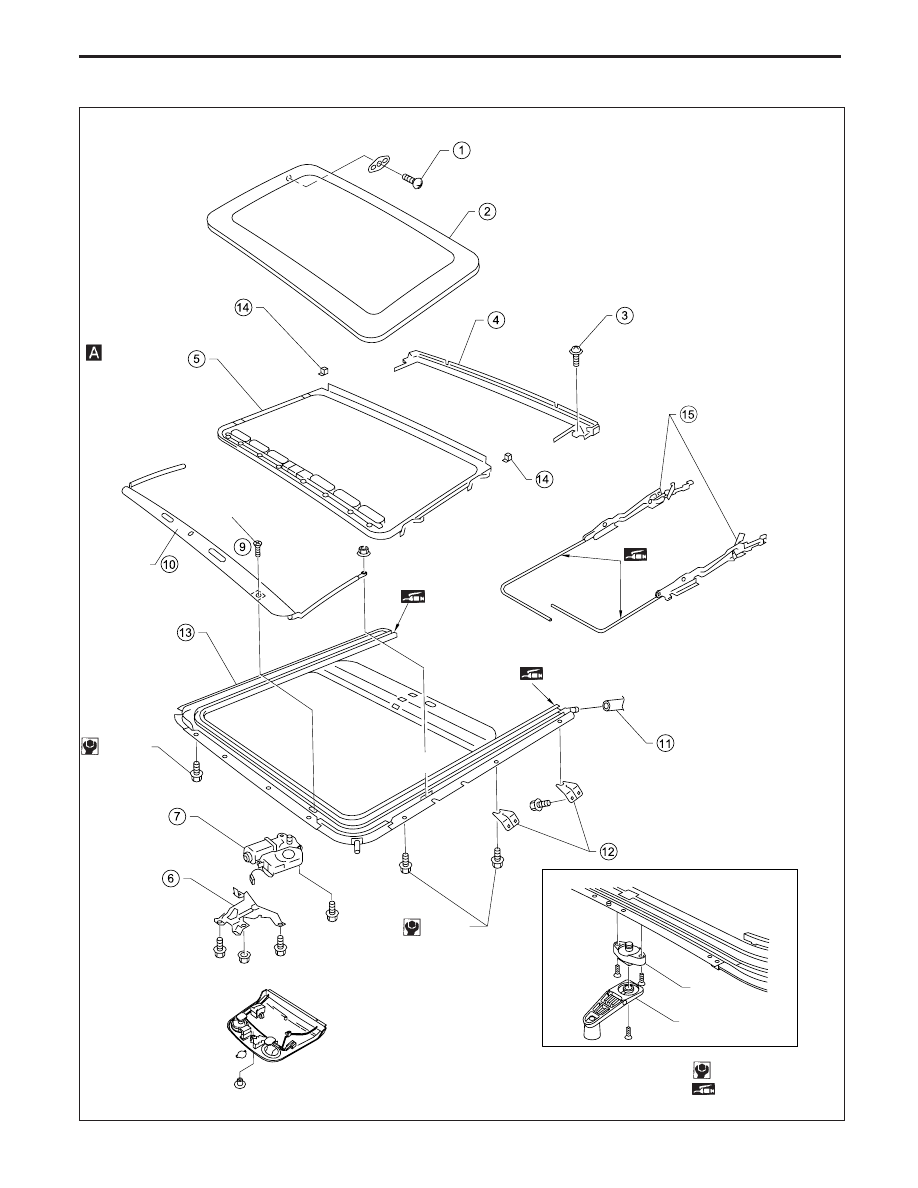

SEC. 736

Rear drain
assembly

Rear drain screw

Link and wire
assembly

Guide stopper

Wind deflector mounting nuts

Drain hose

Sunroof unit bracket

5.1 - 6.4
(0.52 - 0.65,
45.1 - 56.4)

Motor
switch bracket

Motor assembly

5.1 - 6.4
(0.52 - 0.65,
45.1 - 56.4)

Sunroof frame
assembly

Wind
deflector
assembly

Wind deflector mounting
screws

Shade assembly

Guide stopper

Screw

: N·m (kg-m, in-lb)

Lid assembly

Manual type

Drive

Handle

: Apply grease

SUNROOF
