MEASUREMENT POINTS

Unit: mm

YBT039

Front

Cowl top

YBT041

.

Front suspension spring support and cowl top side

.

YBT043

Front side member RH side

Front

YBT045

Radiator core support upper center and
hood lock stay

YBT040

Radiator core support side and Radiator
core support

7 dia.

6.2 dia.

7 dia.

YBT042

Front

Front side member LH side

YBT044

Hood lock stay and Radiator core support lower

BODY ALIGNMENT

Engine Compartment (Cont’d)

BT-61

Underbody

MEASUREMENT

YBT046

Front

Front

RH

side

LH

side

Rear

Above

All

dimension

indicated

in

these

fig-

ures

are

actual

ones.

*

This

figure

is

underside

view

.

Below

Unit:

mm

BODY ALIGNMENT

BT-62

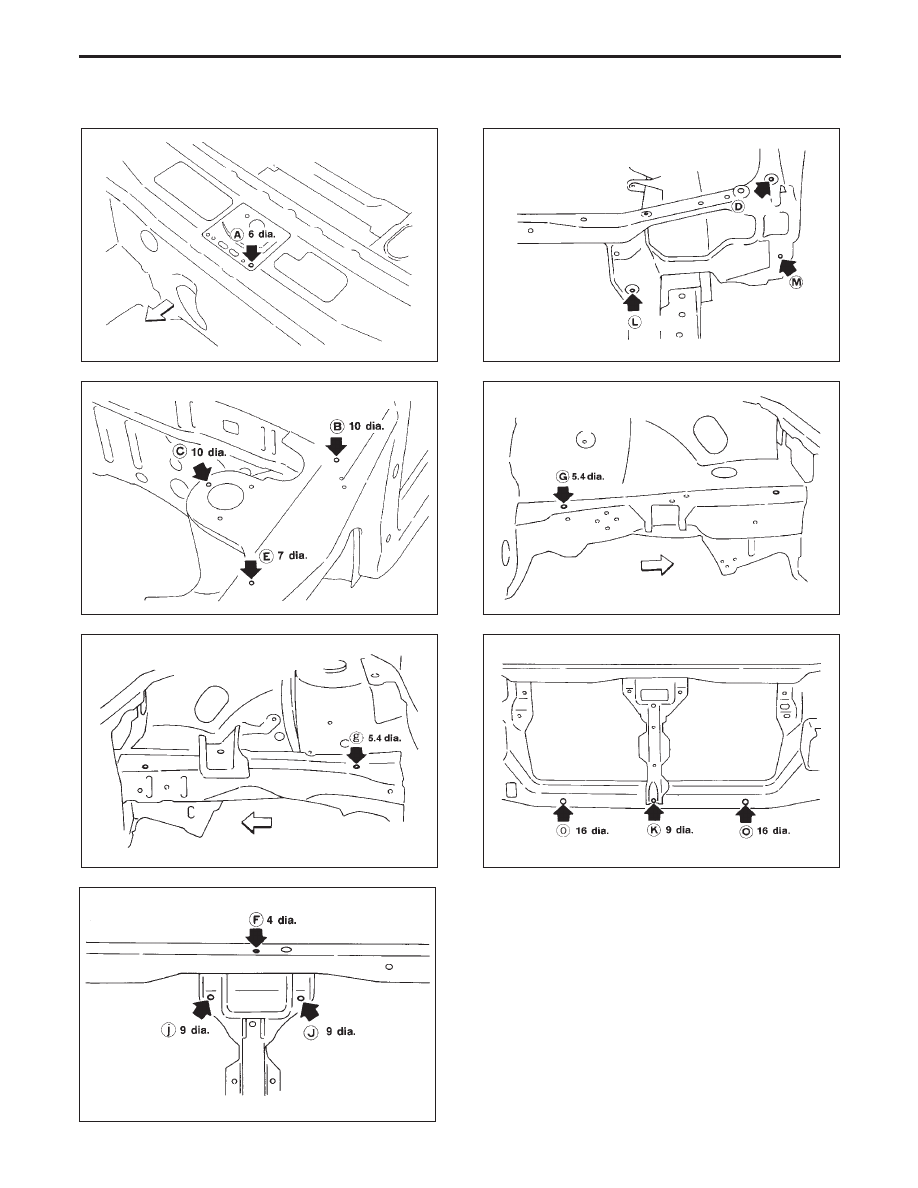

MEASUREMENT POINTS

YBT047

Rear

14 dia.

18 dia.

12 dia.

16 dia.

12.5 dia.

16 dia.

RH side

16 dia.

12.5 dia.

LH side

16 dia.

14 dia.

12 dia.

16 dia.

Bolt head

Bolt head

12 dia.

16 dia.

18 dia.

Front and rear strut tower centers

Front

p

R

,

p

r

88 dia.

Rear

p

S

,

p

s

60.8 dia.

Coordinates:

p

R

,

p

r

x : 527.3
y : −5.1
z : 780.1

p

S

,

p

s

x : 478
y : 2,522
z : 527.3

Front

Unit: mm

Front
coordinates

p

A

,

p

a

x : 330
y : −650
z : 213

p

B

,

p

b

x : 495
y : −490
z : 356.6

p

C

,

p

c

x : 455
y : −35
z : 377.6

p

D

,

p

d

x : 450
y : 70
z : 254

p

E

,

p

e

x : 410
y : 310
z : 133.8

p

F

,

p

f

x : 587
y : 405
z : 169.4

p

G

,

p

g

x : 393
y : 500
z : 128.6

p

H

,

p

h

x : 414.5
y : 1,210
z : 124.9

Rear
coordinates

p

J

,

p

j

x : 412.5
y : 1,625
z : 123.2

p

K

,

p

k

x : 524
y : 2,005
z : 209

p

L

,

p

l

x : 555
y : 2,085
z : 259

p

M

x : 145
y : 2,507
z : 250

p

N

x : 300
y : 2,550
z : 402.3

p

n

x : −300
y : 2,550
z : 428.3

p

P

x : 512
y : 2,900
z : 346.5

p

p

x : −544
y : 2,882
z : 347.7

p

Q

x : 542
y : 3,385.6
z : 339.4

p

q

x : −570.5
y : 3,380
z : 346.5

Bottom view of vehicle

BODY ALIGNMENT

Underbody (Cont’d)

BT-63

NOTE
