Nissan Primera P11. Manual - part 46

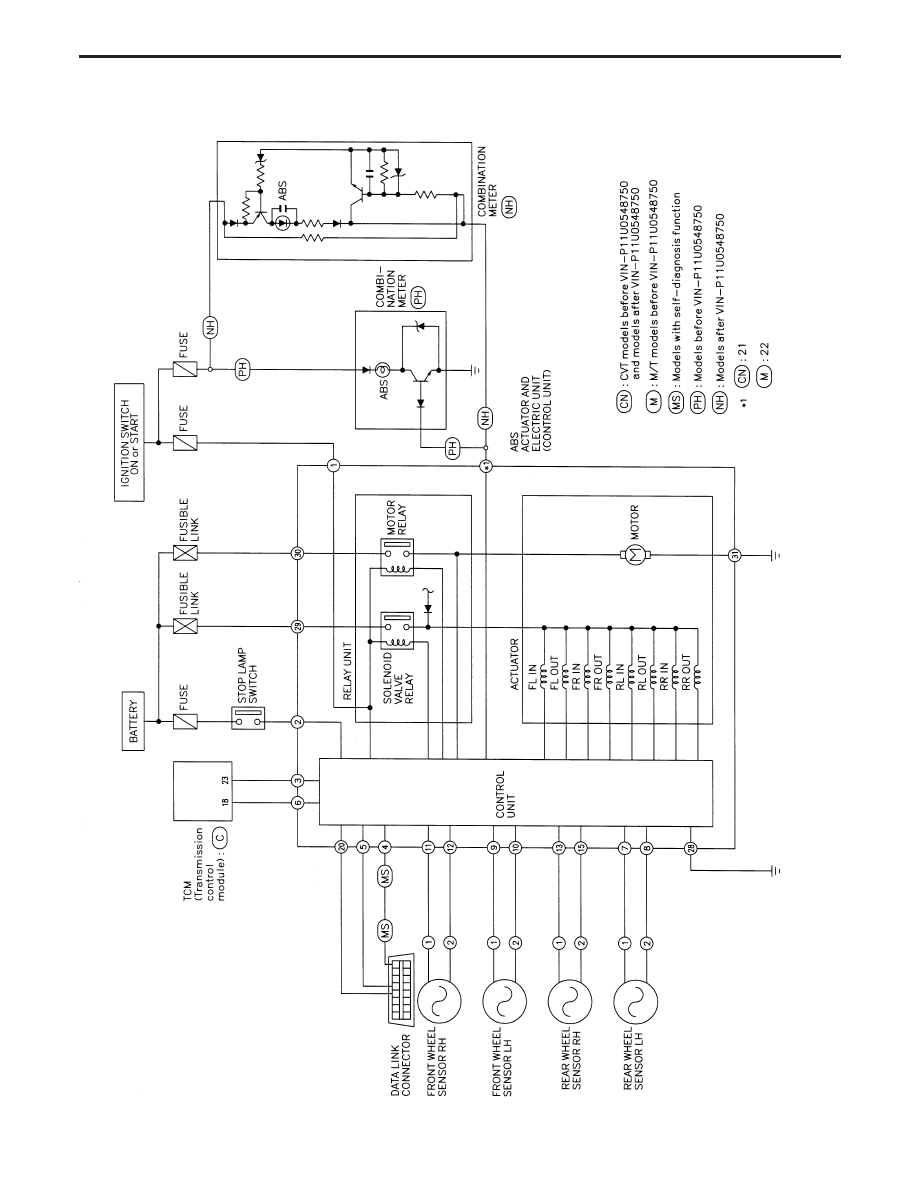

Circuit Diagram for Quick Pinpoint Check

YBR228

TROUBLE DIAGNOSES

BR-61

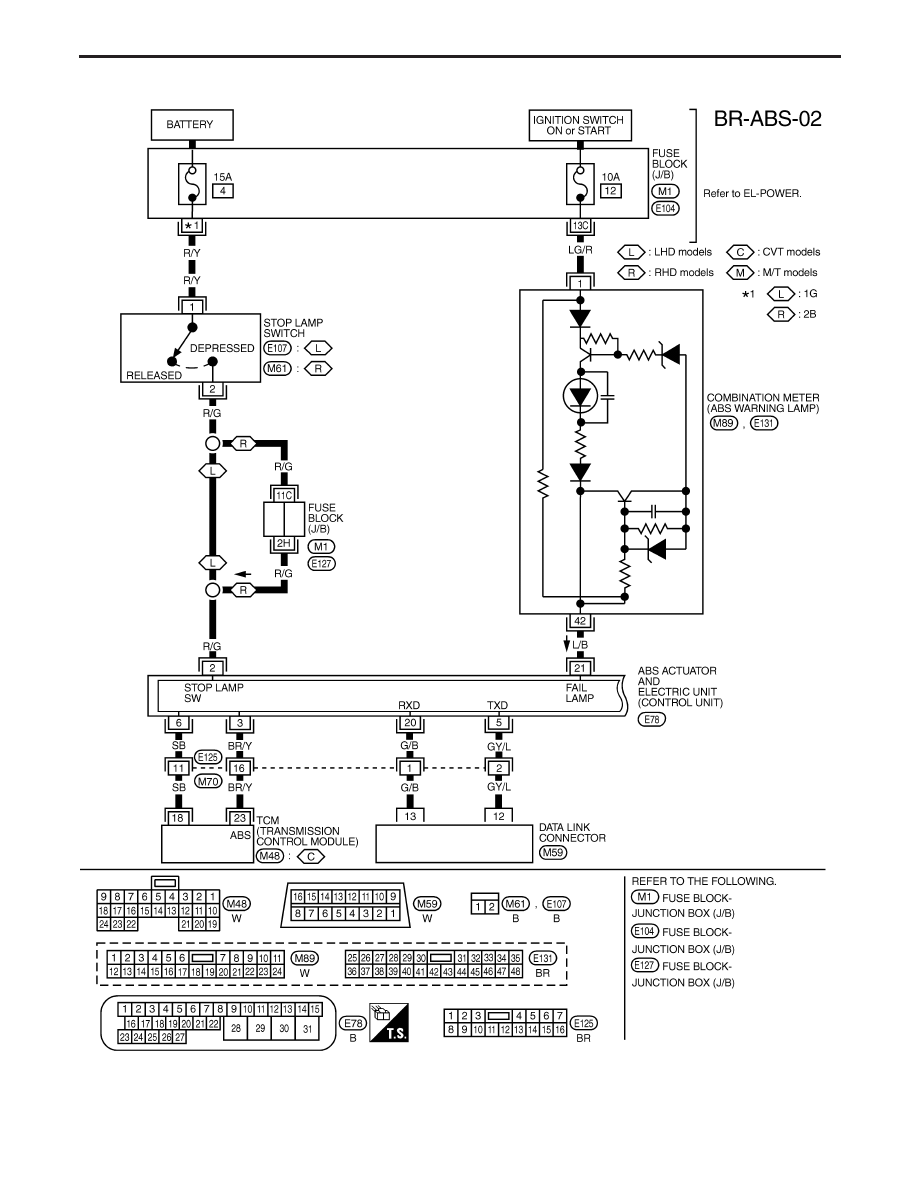

Wiring Diagram — ABS —

MODELS WITH SELF-DIAGNOSIS FUNCTION

YBR208

BATTERY

IGNITION SWITCH

ON or START

FUSE
BLOCK
(J/B)

Refer to EL-POWER.

: LHD models

: RHD models

: CVT models

: M/T models

RELEASED

DEPRESSED

STOP LAMP
SWITCH

FUSE
BLOCK
(J/B)

COMBINATION METER
(ABS WARNING LAMP)

ABS ACTUATOR
AND ELECTRIC
UNIT
(CONTROL UNIT)

TCM
(TRANSMISSION CON-
TROL MODULE)

DATA LINK CON-
NECTOR

Refer to las page (Foldout page).

TROUBLE DIAGNOSES

BR-62

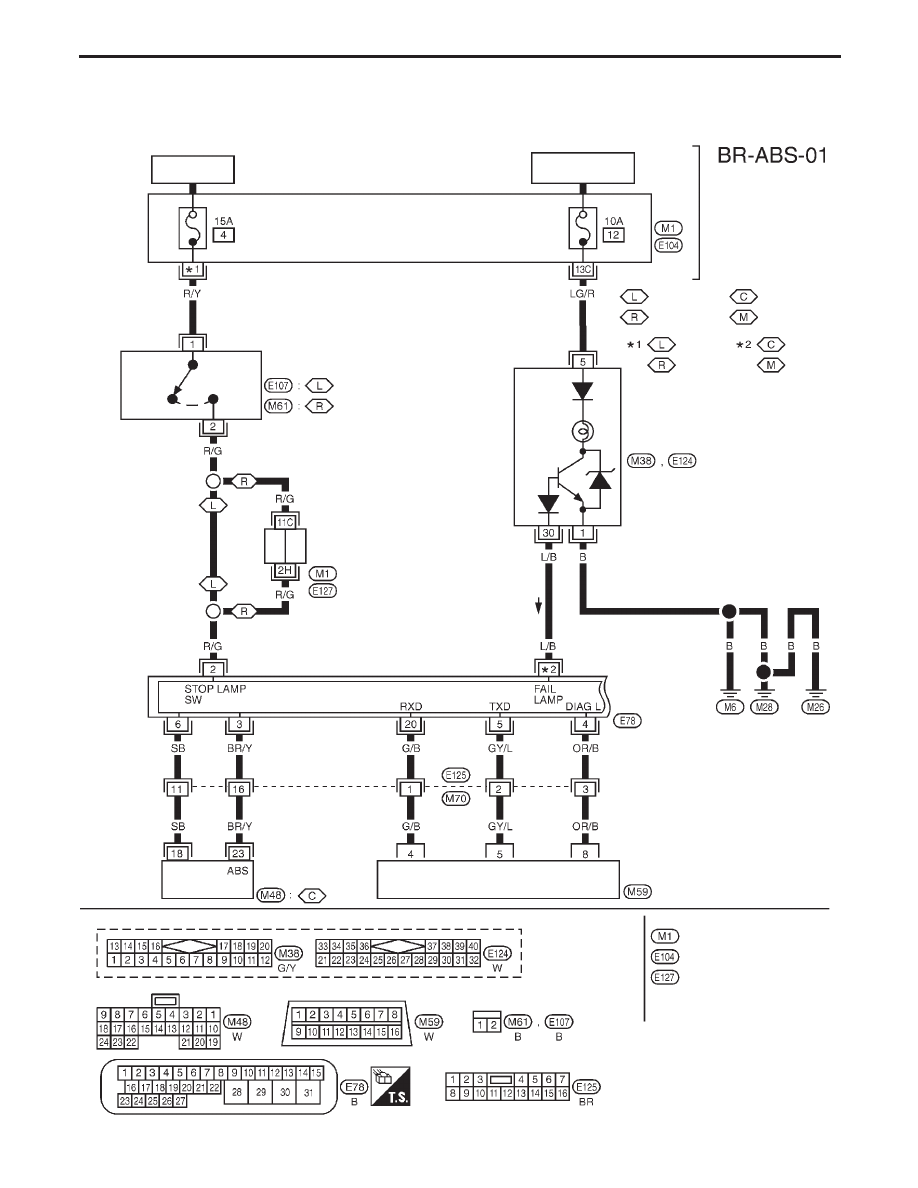

MODELS WITHOUT SELF-DIAGNOSIS FUNCTION

YBR229

TROUBLE DIAGNOSES

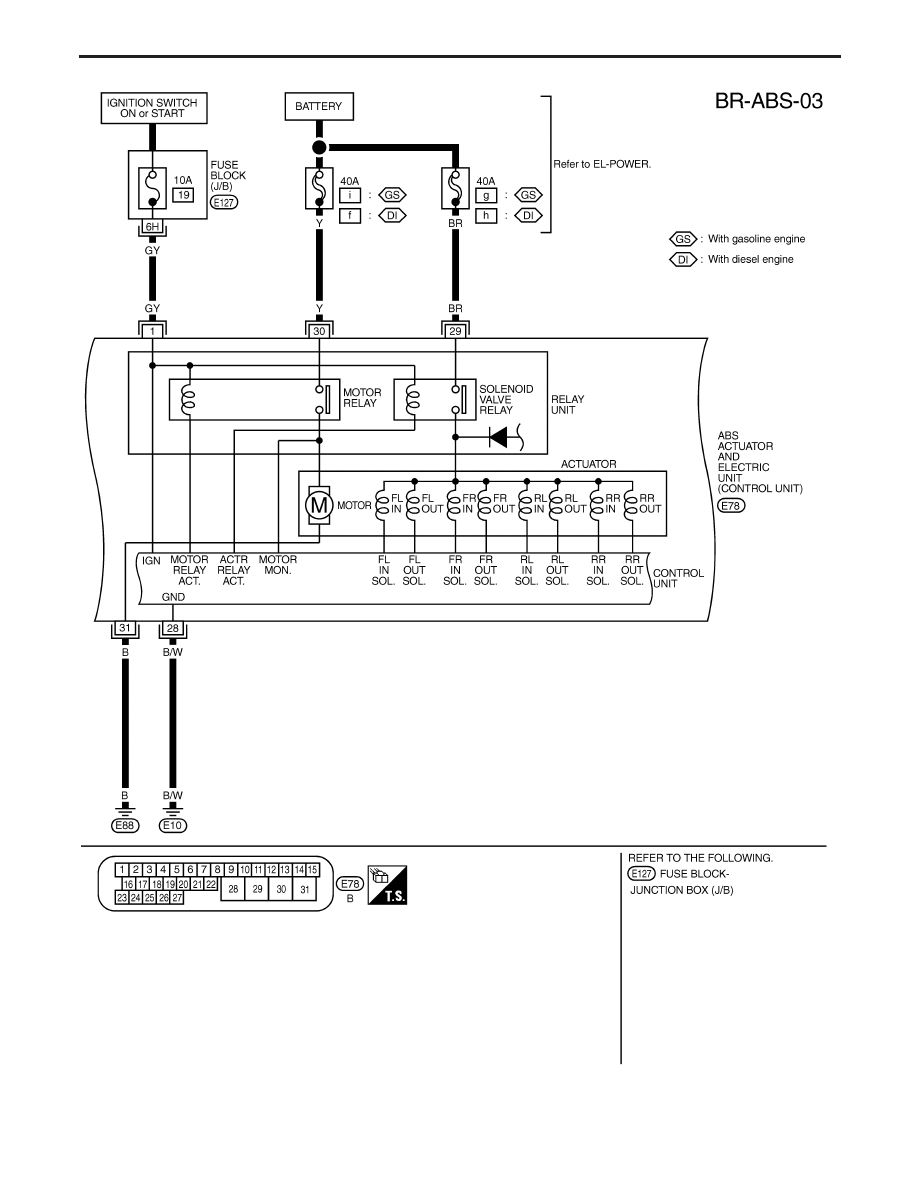

Wiring Diagram — ABS — (Cont’d)

BR-63

YBR230

TROUBLE DIAGNOSES

Wiring Diagram — ABS — (Cont’d)

BR-64
