TROUBLE DIAGNOSES FOR NON-DETECTABLE ITEMS

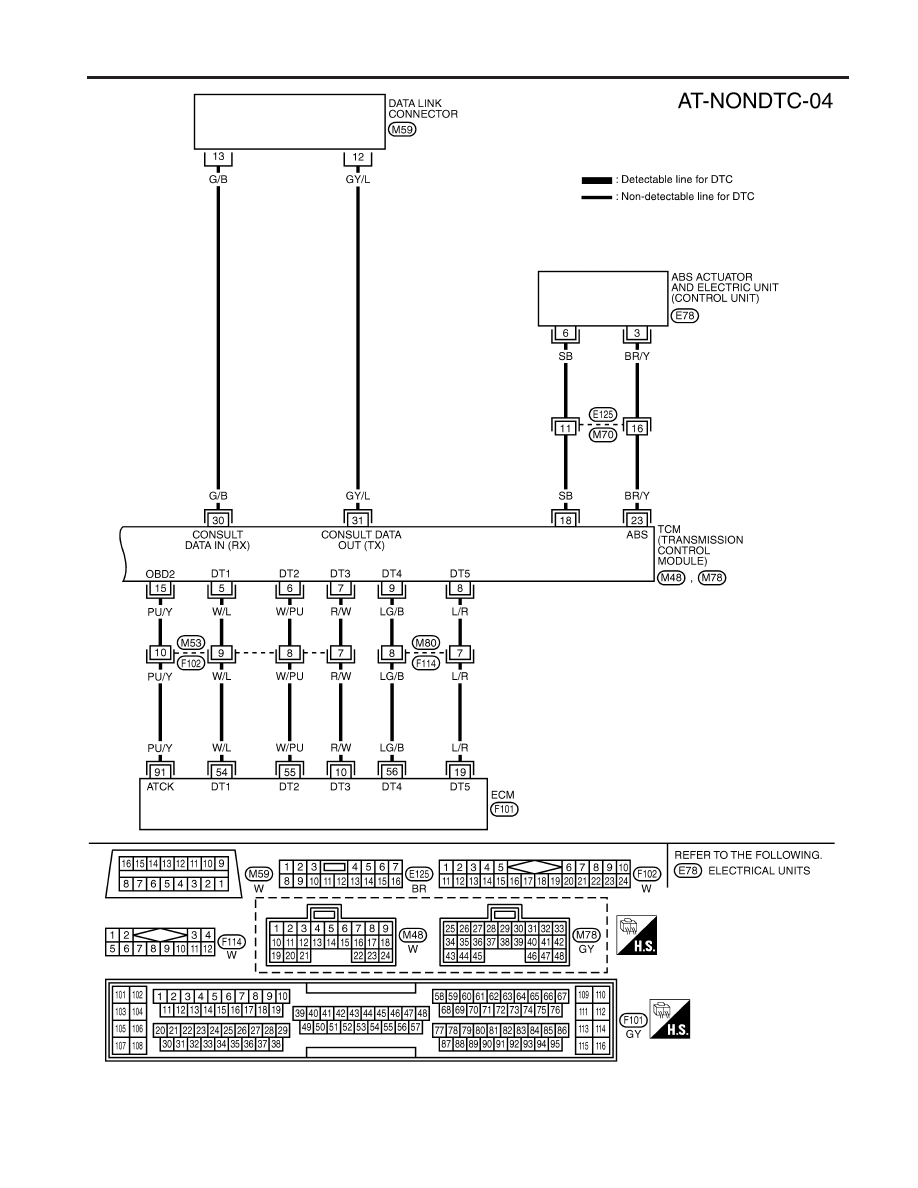

Wiring Diagram — AT — NONDTC (Cont’d)

AT-113

Control Cable Adjustment

NCAT0111

Move selector lever from the “P” position to the “L” position. You
should be able to feel the detents in each position. If the detents
cannot be felt or if the pointer indicating the position is improperly
aligned, the control cable needs adjustment.
1.

Place selector lever in “P” position.

2.

Loosen control cable lock nut and place manual shaft in “P”
position.

CAUTION:

Turn wheels more than 1/4 rotations and apply the park lock.
3.

Tighten control cable lock nut.

: 12 - 14 N

⋅

m (1.2 - 1.5 kg-m, 9 - 10 ft-lb)

4.

Move selector lever from “P” to “L” position again. Make sure
that selector lever moves smoothly.

5.

Apply grease to contacting areas of selector lever and control
cable. Install any part removed.

Park/Neutral Position (PNP) Switch Adjustment

NCAT0112

1.

Remove control cable end from manual shaft.

2.

Set manual shaft in “N” position.

3.

Loosen PNP switch fixing bolts.

4.

Use a 4 mm (0.157 in) pin for this adjustment.

a.

Insert the pin straight into the manual shaft adjustment hole.

b.

Rotate PNP switch until the pin can also be inserted straight
into hole in PNP switch.

5.

Tighten PNP switch fixing bolts.

: 4.9 - 6.8 N

⋅

m (0.5 - 0.7 kg-m, 44 - 60 in-lb)

6.

Remove pin from adjustment hole after adjusting PNP switch.

7.

Reinstall any part removed.

8.

Adjust control cable. Refer to “Control Cable Adjustment”.

9.

Check continuity of PNP switch. Refer to AT-53.

Differential Side Oil Seal Replacement

NCAT0113

1.

Remove drive shaft assemblies. Refer to FA section (“Drive
Shaft”, “FRONT AXLE”).

2.

Remove oil seals.

SAT658J

Control cable

Lock nut

Manual shaft

SAT659J

Pin

PNP switch

Manual shaft
(N range)

SAT660J

Oil seal

ON-VEHICLE SERVICE

Control Cable Adjustment

AT-114

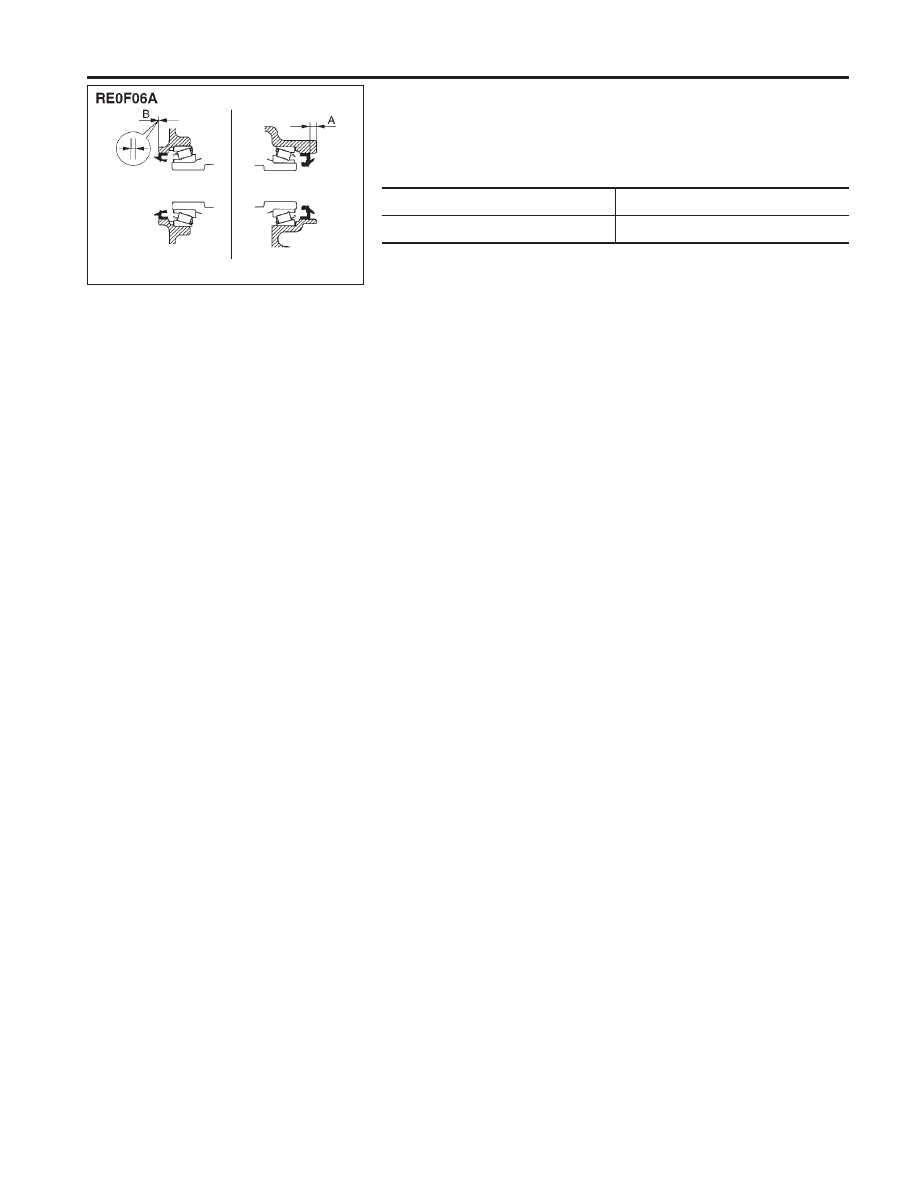

3.

Install oil seals.

I

Apply CVT fluid to oil seal surface before installing.

I

Install oil seals so that dimensions “A” and “B” are within
specifications.

Unit: mm (in)

A

B

5.5 - 6.5 (0.217 - 0.256)

−0.5 to 0.5 (−0.020 to 0.020)

4.

Reinstall any part removed.

SAT661J

Left side

Right side

ON-VEHICLE SERVICE

Differential Side Oil Seal Replacement (Cont’d)

AT-115

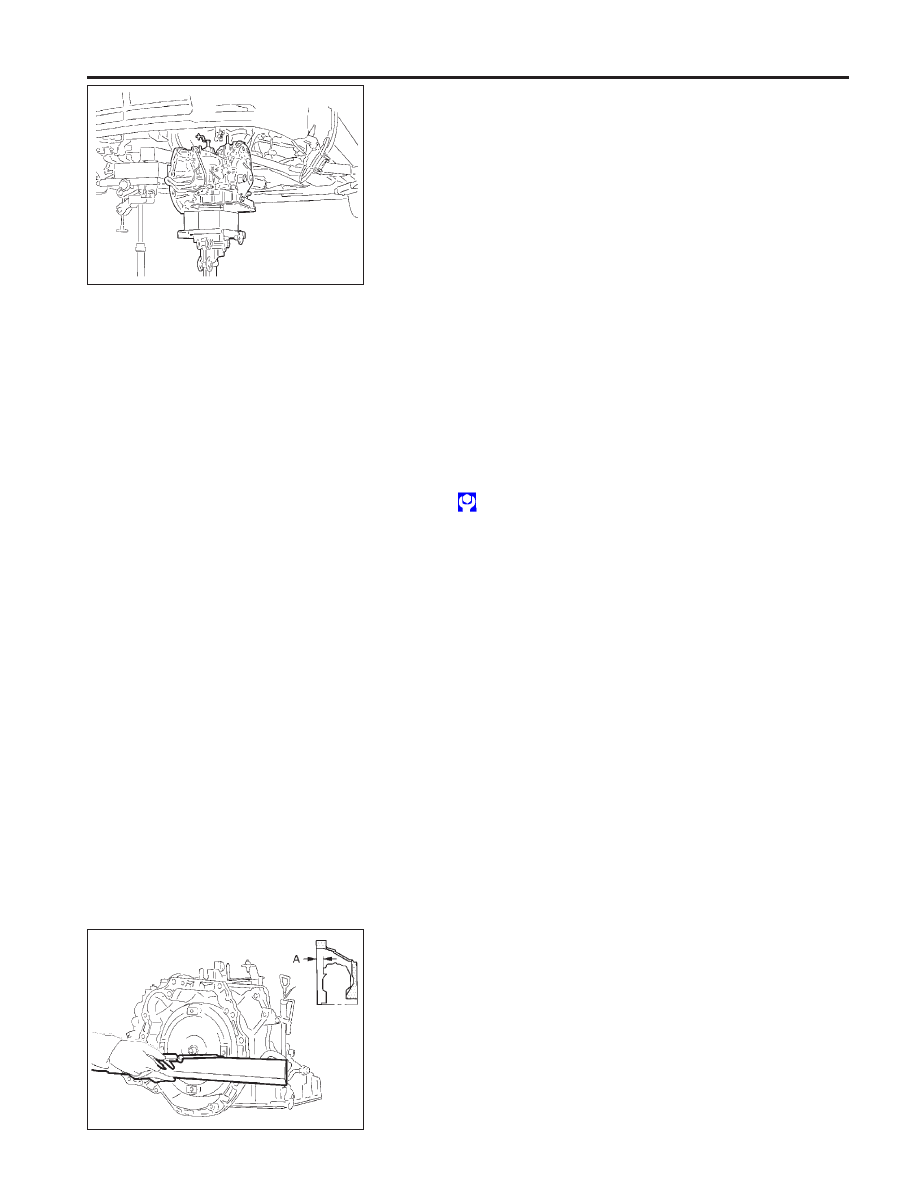

Removal

NCAT0115

CAUTION:

Before separating transaxle from engine, remove the crank-
shaft position sensor (OBD) from transaxle. Be careful not to
damage sensor.
1.

Remove battery and bracket.

2.

Remove air duct between throttle body and air cleaner.

3.

Disconnect control valve harness connector, PNP switch har-
ness connector, secondary speed sensor harness connector,
dropping resistor harness connector, primary speed sensor
harness connector and body earth harness connector.

4.

Remove crankshaft position sensor (OBD) from transaxle.

5.

Drain CVT fluid from transaxle.

6.

Disconnect control cable from transaxle.

7.

Remove exhaust front tube. Refer to FE section (“EXHAUST
SYSTEM”).

8.

Remove drive shafts. Refer to FA section (“Drive Shaft”,
“FRONT AXLE”).

9.

Disconnect oil cooler hoses.

10. Remove starter motor from transaxle.

Tighten bolts to specified torque.

: 41 - 52 N

⋅

m (4.2 - 5.3 kg-m, 30 - 38 ft-lb)

11. Support transaxle with a jack.
12. Remove center member.

I

Tighten center member fixing bolts to specified torque, Refer
to EM section (“ENGINE REMOVAL”).

13. Remove rear plate cover.
14. Remove torque converter bolts.

Rotate crankshaft to gain access to securing bolts.

15. Support engine with a jack.
16. Remove transaxle mount bolt. Refer to EM section (“ENGINE

REMOVAL”).

17. Remove oil cooler tube (outlet side).
18. Remove transaxle.

Inspection

NCAT0236

I

When connecting torque converter to transaxle, measure dis-
tance “A” to be certain that they are correctly assembled.

Distance “A”:

15.9 mm (0.626 in) or more

SAT664J

SAT665J

REMOVAL AND INSTALLATION

Removal

AT-116
